ZWA10R-AHXEBW (2013)

Toyota Lexus Ct200h

Production Dec 2013 - Jul 2020
Engine 2ZRFXE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1012- )

HALOGEN HEADLAMP

diagram 81110B 81110D 81135 81175 81193 81193B 81194 81194B 81195A 81196A 81510C 81515B 85661 85662 85669 9010506298 9015950388 9015950388 9018905142 9018905142
Part # Description Qty Price
81135 - UNIT ASSY, HEADLAMP, RH
81105-76200

ZWA10..RHD

HEADLAMP-LED

1
81105-76201

ZWA10..RHD

HEADLAMP-LED

1
81145-76140

ZWA10..RHD

HEADLAMP-LED

1
81130-76021

ZWA10..RHD

1
81105-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81130-76022

ZWA10..RHD

1
81105-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81175 - UNIT ASSY, HEADLAMP, LH
81170-76021

ZWA10..RHD

1
81185-76140

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED

1
81170-76022

ZWA10..RHD

1
81106-76200

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81106-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
Common parts
90105-06298 None epc.PartDetail.None
90159-50388 None epc.PartDetail.None
90189-05142 None epc.PartDetail.None

(1012-1312)

LED HEADLAMP

diagram 81107 81108 81110B 81134 81135 81144D 81175 81193 81193B 81194 81194B 81195A 81196A 81510C 81515G 85661 85662 85669 9007502056 9010506298 9015950346 9015950346 9018905142 9018905142
Part # Description Qty Price
81107 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
81107-47380

ZWA10

HEADLAMP-LED

1
81108 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
81107-47380

ZWA10

HEADLAMP-LED

1
81134 - GASKET, HEADLAMP
90075-68007

ZWA10

HEADLAMP-LED

1
81135 - UNIT ASSY, HEADLAMP, RH
81105-76200

ZWA10..RHD

HEADLAMP-LED

1
81105-76201

ZWA10..RHD

HEADLAMP-LED

1
81145-76140

ZWA10..RHD

HEADLAMP-LED

1
81130-76021

ZWA10..RHD

1
81105-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81130-76022

ZWA10..RHD

1
81105-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81144D - CAP, HEADLAMP LOCKING
90075-66004

ZWA10

HEADLAMP-LED

2
81175 - UNIT ASSY, HEADLAMP, LH
81170-76021

ZWA10..RHD

1
81185-76140

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED

1
81170-76022

ZWA10..RHD

1
81106-76200

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81106-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81515G - SOCKET & WIRE, FRONT TURN SIGNAL LAMP
81125-76100

ZWA10

HEADLAMP-LED,RH

1
81165-76100

ZWA10

HEADLAMP-LED,LH

1
Common parts
90075-02056 None epc.PartDetail.None
90105-06298 None epc.PartDetail.None
90159-50346 None epc.PartDetail.None
90189-05142 None epc.PartDetail.None

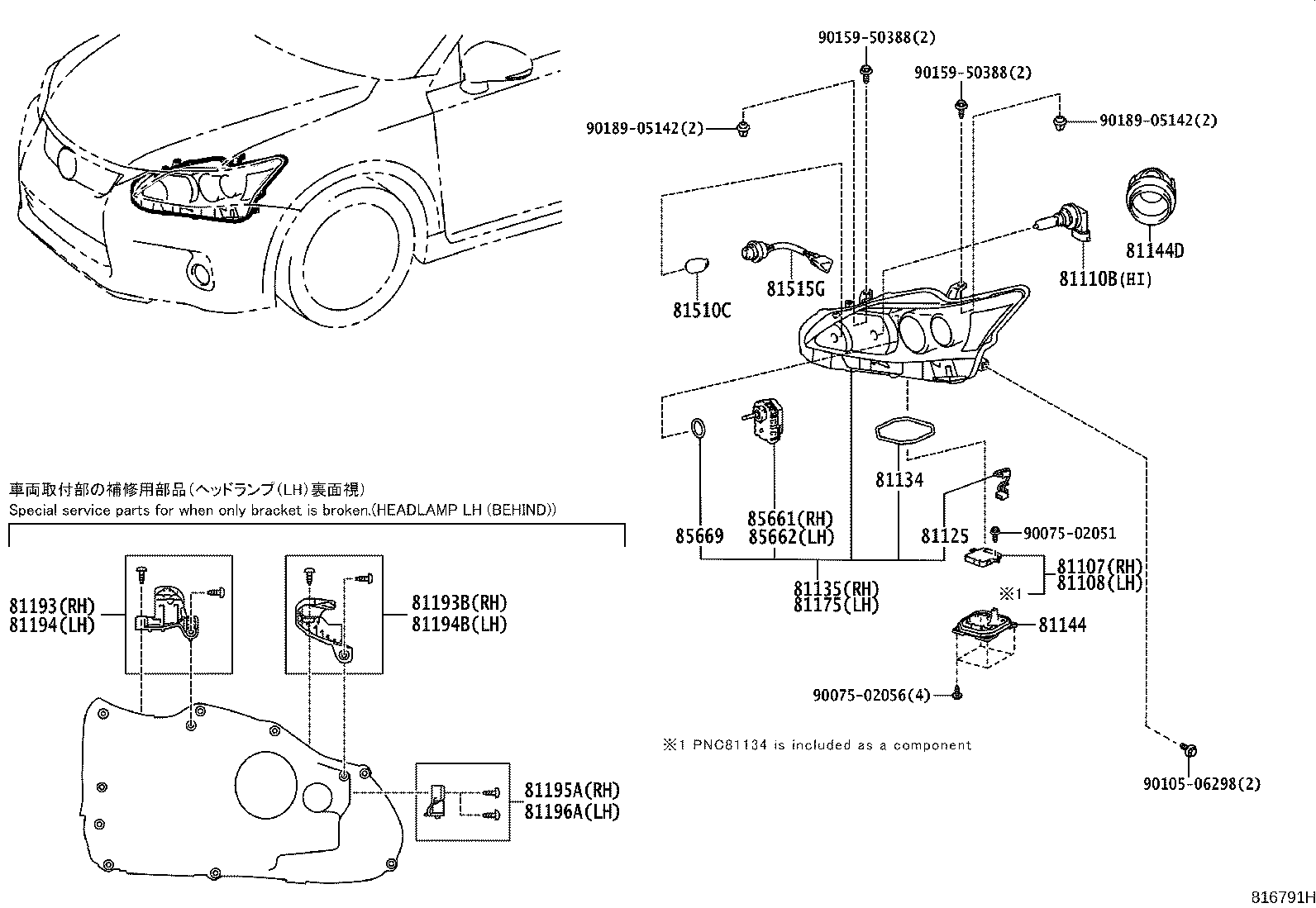

(1312-1708)

LED HEADLAMP

diagram 81107 81108 81110B 81125 81134 81135 81144 81144D 81175 81193 81193B 81194 81194B 81195A 81196A 81510C 81515G 85661 85662 85669 9007502051 9007502056 9010506298 9015950388 9015950388 9018905142 9018905142
Part # Description Qty Price
81107 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
81107-47380

ZWA10

HEADLAMP-LED

1
81108 - COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
81107-47380

ZWA10

HEADLAMP-LED

1
81125 - CORD, HEADLAMP
81125-76170

ZWA10

HEADLAMP-LED

2
81134 - GASKET, HEADLAMP
90075-68007

ZWA10

HEADLAMP-LED

1
81135 - UNIT ASSY, HEADLAMP, RH
81105-76200

ZWA10..RHD

HEADLAMP-LED

1
81105-76201

ZWA10..RHD

HEADLAMP-LED

1
81145-76140

ZWA10..RHD

HEADLAMP-LED

1
81130-76021

ZWA10..RHD

1
81105-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81130-76022

ZWA10..RHD

1
81105-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81144 - COVER, HEADLAMP, NO.1
81135-76170

ZWA10

HEADLAMP-LED

2
81144D - CAP, HEADLAMP LOCKING
90075-66004

ZWA10

HEADLAMP-LED

2
81175 - UNIT ASSY, HEADLAMP, LH
81170-76021

ZWA10..RHD

1
81185-76140

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED

1
81170-76022

ZWA10..RHD

1
81106-76200

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81106-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81515G - SOCKET & WIRE, FRONT TURN SIGNAL LAMP
81125-76100

ZWA10

HEADLAMP-LED,RH

1
81165-76100

ZWA10

HEADLAMP-LED,LH

1
Common parts
90075-02051 None epc.PartDetail.None
90075-02056 None epc.PartDetail.None
90105-06298 None epc.PartDetail.None
90159-50388 None epc.PartDetail.None
90189-05142 None epc.PartDetail.None

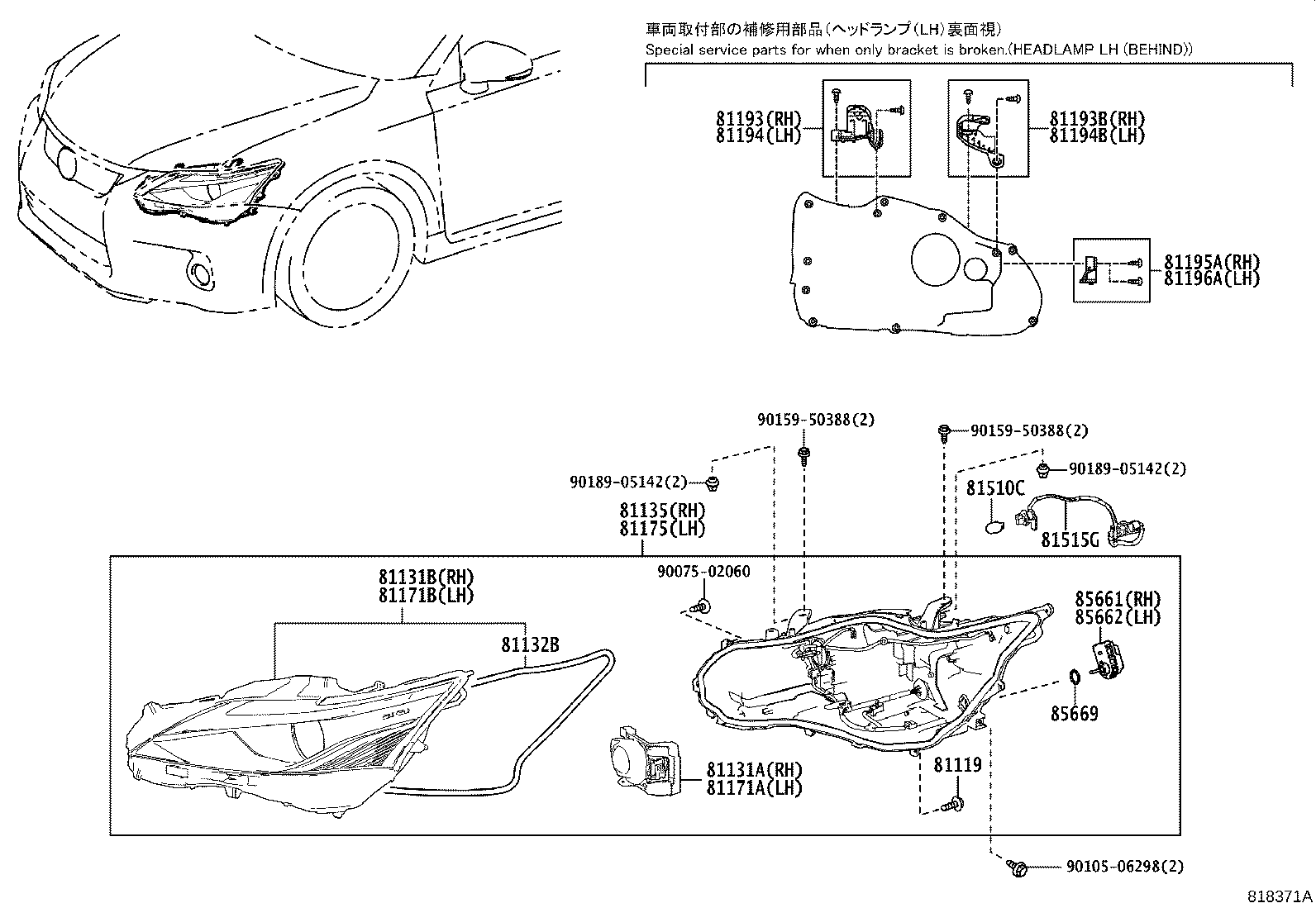

(1708- )

LED HEADLAMP

diagram 81119 81131A 81131B 81132B 81135 81171A 81171B 81175 81193 81193B 81194 81194B 81195A 81196A 81510C 81515G 85661 85662 85669 9007502060 9010506298 9015950388 9015950388 9018905142 9018905142
Part # Description Qty Price
81131A - UNIT, HEADLAMP, RH
81130-76180

ZWA10..RHD

HEADLAMP-LED

1
81130-76180

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81131B - HEAD LAMP LENS, RH
81131-76200

ZWA10..RHD

HEADLAMP-LED

1
81131-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81135 - UNIT ASSY, HEADLAMP, RH
81105-76200

ZWA10..RHD

HEADLAMP-LED

1
81105-76201

ZWA10..RHD

HEADLAMP-LED

1
81145-76140

ZWA10..RHD

HEADLAMP-LED

1
81130-76021

ZWA10..RHD

1
81105-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81130-76022

ZWA10..RHD

1
81105-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81171A - UNIT, HEADLAMP, LH
81170-76180

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81170-76180

ZWA10..RHD

HEADLAMP-LED

1
81171B - HEAD LAMP LENS, LH
81171-76200

ZWA10..RHD

HEADLAMP-LED

1
81171-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81175 - UNIT ASSY, HEADLAMP, LH
81170-76021

ZWA10..RHD

1
81185-76140

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED

1
81170-76022

ZWA10..RHD

1
81106-76200

ZWA10..RHD

HEADLAMP-LED

1
81106-76201

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81106-76200

ZWA10..RHD

HEADLAMP-LED & WITH(AUTOMATIC HIGH BEAM)

1
81515G - SOCKET & WIRE, FRONT TURN SIGNAL LAMP
81125-76100

ZWA10

HEADLAMP-LED,RH

1
81165-76100

ZWA10

HEADLAMP-LED,LH

1
Common parts
90075-02060 None epc.PartDetail.None
90105-06298 None epc.PartDetail.None
90159-50388 None epc.PartDetail.None
90189-05142 None epc.PartDetail.None
