HDJ100L-GCMRZW (2000)

Toyota Land Cruiser 100

Production Aug 2000 - May 2005
Engine 1HDFTE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

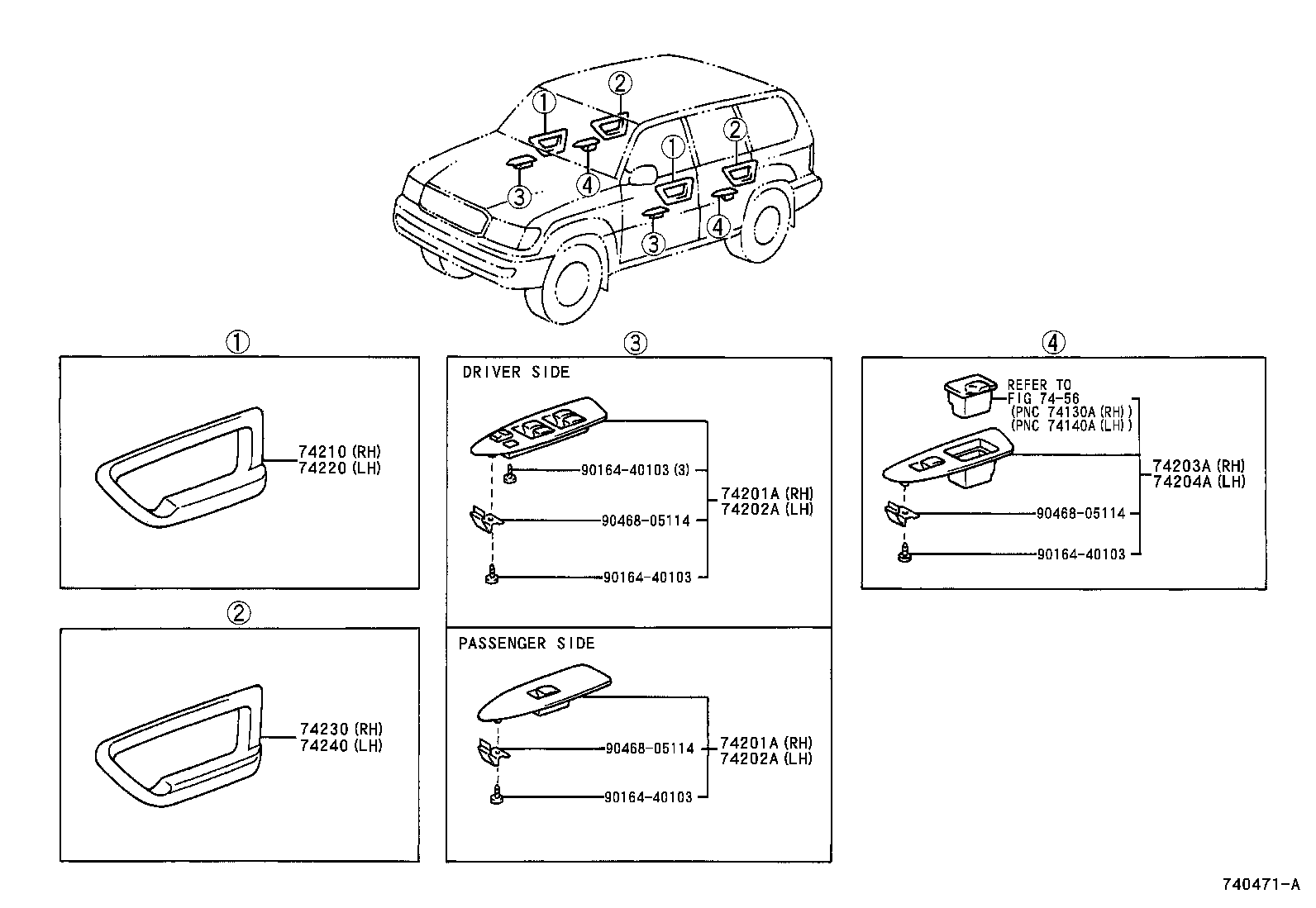

ILLUST NO. 1 OF 2(9801-0208)

Click highlighted areas on diagram

ARMREST

diagram 74201A 74201A 74202A 74202A 74203A 74204A 74210 74220 74230 74240 7456 9016440103 9016440103 9016440103 9016440103 9046805114 9046805114 9046805114
Part # Description Qty Price
74201A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER RH
74201-60260A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74201-60260B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74201-60300

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74201-60370B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74231-60221B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74201A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER RH
74201-60260A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74201-60260B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74201-60300

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74201-60370B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74231-60221B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74202A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER LH
74202-60170A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74202-60170B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60250B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60200

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74232-60321B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74202A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER LH
74202-60170A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74202-60170B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60250B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60200

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74232-60321B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74203A - PANEL SUB-ASSY, REAR ARMREST BASE, UPPER RH
74203-60080

HDJ100,UZJ100

WOOD GRAIN

1
74203-60060A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74203-60070B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74203-60060B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74271-60061B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74204A - PANEL SUB-ASSY, REAR ARMREST BASE, UPPER LH
74204-60060A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74204-60070B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74204-60060B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74272-60061B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74204-60080

HDJ100,UZJ100

WOOD GRAIN

1
74210 - ARMREST ASSY, FRONT, RH
74210-60090B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74210-60090B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74220 - ARMREST ASSY, FRONT, LH
74220-60090B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74220-60090B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74230 - ARMREST ASSY, REAR, RH
74250-60010B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74250-60010B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74240 - ARMREST ASSY, REAR, LH
74260-60010B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74260-60010B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
Common parts
90164-40103
90468-05114
Linked diagrams
7456

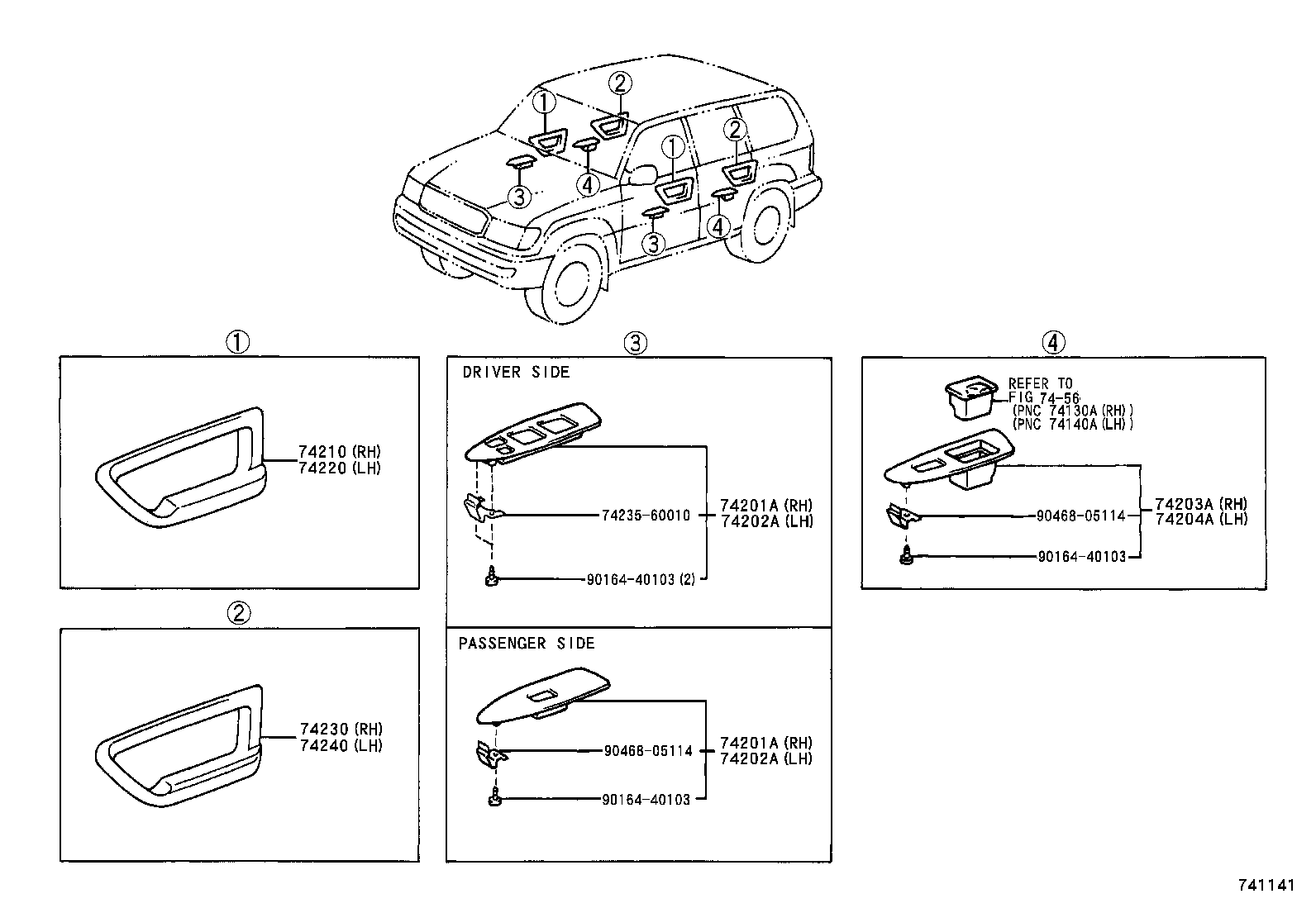

ILLUST NO. 1 OF 2(0208- )

Click highlighted areas on diagram

ARMREST

diagram 74201A 74201A 74202A 74202A 74203A 74204A 74210 74220 74230 7423560010 74240 7456 9016440103 9016440103 9016440103 9046805114 9046805114
Part # Description Qty Price
74201A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER RH
74201-60260A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74201-60260B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74201-60300

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74201-60370B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74231-60221B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74201A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER RH
74201-60260A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74201-60260B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74201-60300

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74201-60370B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74231-60221B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74202A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER LH
74202-60170A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74202-60170B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60250B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60200

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74232-60321B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74202A - PANEL SUB-ASSY, FRONT ARMREST BASE, UPPER LH
74202-60170A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74202-60170B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60250B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74202-60200

HDJ100,UZJ100..LHD

WOOD GRAIN

1
74232-60321B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74203A - PANEL SUB-ASSY, REAR ARMREST BASE, UPPER RH
74203-60080

HDJ100,UZJ100

WOOD GRAIN

1
74203-60060A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74203-60070B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74203-60060B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74271-60061B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74204A - PANEL SUB-ASSY, REAR ARMREST BASE, UPPER LH
74204-60060A0

HDJ100,UZJ100..LHD

IVORY,TRIM4#

1
74204-60070B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74204-60060B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74272-60061B1

HDJ100,UZJ100..LHD..(5F,5FC)

STONE,TRIM1#

1
74204-60080

HDJ100,UZJ100

WOOD GRAIN

1
74210 - ARMREST ASSY, FRONT, RH
74210-60090B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74210-60090B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74220 - ARMREST ASSY, FRONT, LH
74220-60090B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74220-60090B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74230 - ARMREST ASSY, REAR, RH
74250-60010B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
74250-60010B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74240 - ARMREST ASSY, REAR, LH
74260-60010B3

HDJ100,UZJ100..5F,5FC

DK.GRAY,TRIM1#

1
74260-60010B0

HDJ100,UZJ100

SHADOW GRAY,TRIM1#

1
Common parts
74235-60010
90164-40103
90468-05114
Linked diagrams
7456

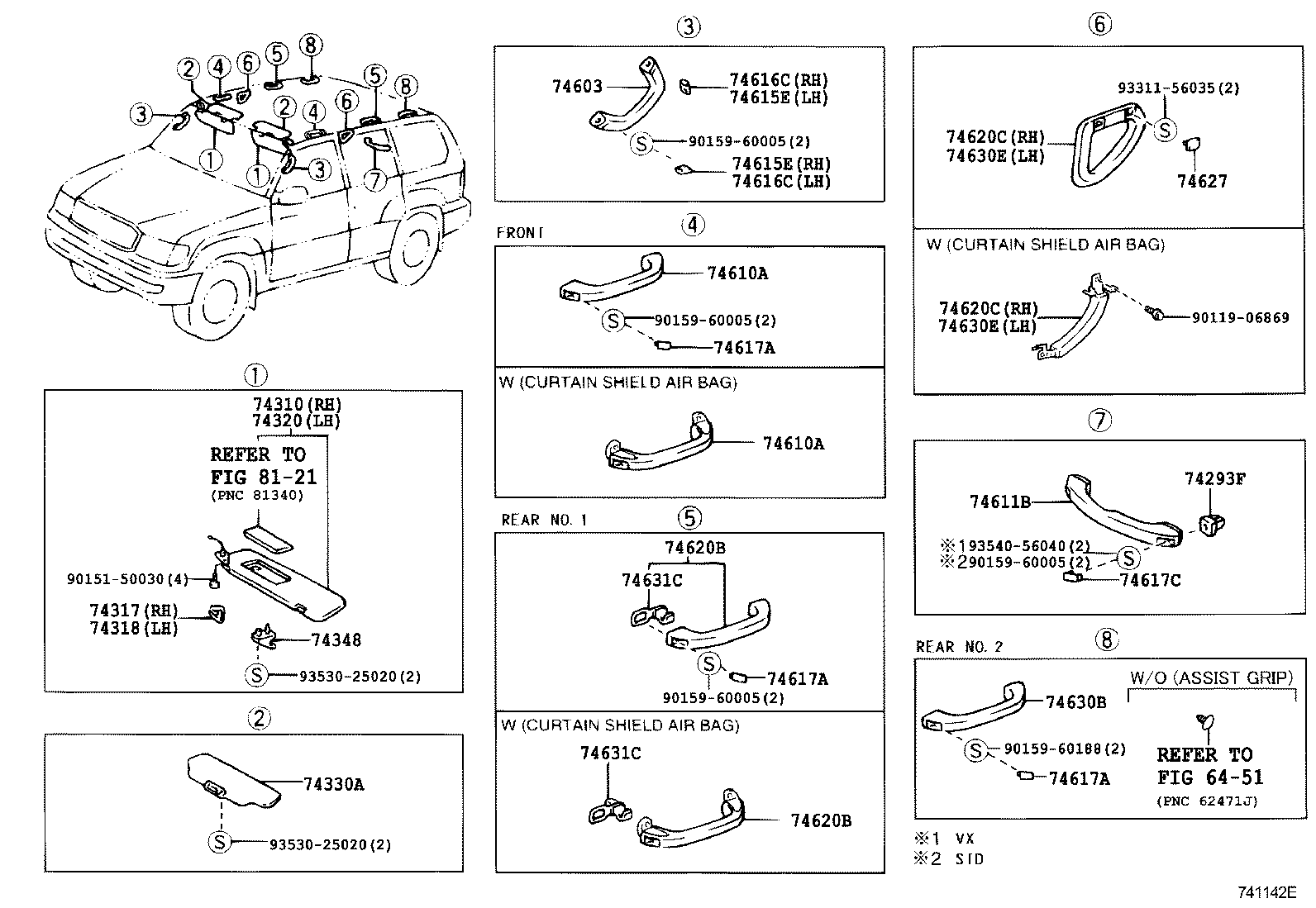

ILLUST NO. 2 OF 2(9801- )

Click highlighted areas on diagram

VISOR & ASSIST GRIP

diagram 74293F 74310 74317 74318 74320 74330A 74348 74603 74610A 74610A 74611B 74615E 74615E 74616C 74616C 74617A 74617A 74617A 74617C 74620B 74620B 74620C 74620C 74627 74630B 74630E 74630E 74631C 74631C 9011906869 9015150030 9015960005 9015960005 9015960005 9015960005 9015960188 9331156035 9353025020 9353025020 9354056040
Part # Description Qty Price
74310 - VISOR ASSY, RH
74310-60720B0

HDJ100..STD

MD.GRAY,TRIM1#

1
74310-60720B1

HDJ100..STD

STONE,TRIM1#

1
74320 - VISOR ASSY, LH
74320-60770B0

HDJ100,UZJ100..LHD

MD.GRAY,TRIM1#

1
74320-60770A0

HDJ100,UZJ100..LHD

IVORY,TRIM40,41

1
74320-60690B0

HDJ100..STD

MD.GRAY,TRIM1#

1
74320-60701B0

HDJ100..STD

W(*80,DRIVER SIDE & PASSENGER SIDE),MD.GRAY,TRIM1#

1
74320-60690B1

HDJ100..STD

STONE,TRIM1#

1
74320-60701B1

HDJ100..STD

W(*80,DRIVER SIDE & PASSENGER SIDE),STONE,TRIM1#

1
74348 - HOLDER, VISOR
74348-50020B3

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74348-50020B4

HDJ100,UZJ100..5F,5FC

STONE,TRIM1#

2
74603 - GRIP SUB-ASSY, ASSIST, FRONT
74610-60070B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74610-60070B2

HDJ100,UZJ100

STONE,TRIM1#

2
74610A - GRIP SUB-ASSY, ASSIST
74610-60080B2

HDJ100,UZJ100

STONE,TRIM1#

2
74610-60080B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74610A - GRIP SUB-ASSY, ASSIST
74610-60080B2

HDJ100,UZJ100

STONE,TRIM1#

2
74610-60080B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74611B - GRIP, ASSIST
74610-60060B3

HDJ100..STD

STONE,TRIM1#

1
74610-60060B1

HDJ100..STD

MD.GRAY,TRIM1#

1
74615E - PLUG, FRONT ASSIST GRIP, NO.1 RH
74615-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74615-60030B2

HDJ100,UZJ100

STONE,TRIM1#

2
74615E - PLUG, FRONT ASSIST GRIP, NO.1 RH
74615-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74615-60030B2

HDJ100,UZJ100

STONE,TRIM1#

2
74616C - PLUG, FRONT ASSIST GRIP, NO.1 LH
74616-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74616-60030B2

HDJ100,UZJ100

STONE,TRIM1#

2
74616C - PLUG, FRONT ASSIST GRIP, NO.1 LH
74616-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74616-60030B2

HDJ100,UZJ100

STONE,TRIM1#

2
74617A - PLUG, ASSIST GRIP
74617-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

6
74617-60030B2

HDJ100,UZJ100

W/O(REAR NO.2 SEAT),STONE,TRIM1#

8
74617A - PLUG, ASSIST GRIP
74617-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

6
74617-60030B2

HDJ100,UZJ100

W/O(REAR NO.2 SEAT),STONE,TRIM1#

8
74617A - PLUG, ASSIST GRIP
74617-60030B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

6
74617-60030B2

HDJ100,UZJ100

W/O(REAR NO.2 SEAT),STONE,TRIM1#

8
74617C - PLUG, ASSIST GRIP
74617-60010B3

HDJ100..STD

STONE,TRIM1#

2
74617-60010B1

HDJ100..STD

MD.GRAY,TRIM1#

2
74620B - GRIP ASSY, ASSIST, REAR
74610-60080B2

HDJ100..STD

STONE,TRIM1#

2
74610-60080B0

HDJ100..STD

MD.GRAY,TRIM1#

2
74610-60090B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74610-60090A0

HDJ100,UZJ100

IVORY,TRIM40,41

2
74620B - GRIP ASSY, ASSIST, REAR
74610-60080B2

HDJ100..STD

STONE,TRIM1#

2
74610-60080B0

HDJ100..STD

MD.GRAY,TRIM1#

2
74610-60090B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74610-60090A0

HDJ100,UZJ100

IVORY,TRIM40,41

2
74620C - GRIP ASSY, ASSIST, REAR RH
74620-60042B2

HDJ100,UZJ100

STONE,TRIM1#

1
74620-60041B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74620C - GRIP ASSY, ASSIST, REAR RH
74620-60042B2

HDJ100,UZJ100

STONE,TRIM1#

1
74620-60041B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74627 - PLUG, REAR ASSIST GRIP
74627-60020B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

4
74627-60020B2

HDJ100,UZJ100

STONE,TRIM1#

4
74630E - GRIP ASSY, ASSIST, REAR LH
74630-60042B1

HDJ100,UZJ100

STONE,TRIM1#

1
74630-60041B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74630E - GRIP ASSY, ASSIST, REAR LH
74630-60042B1

HDJ100,UZJ100

STONE,TRIM1#

1
74630-60041B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

1
74631C - HOOK, COAT
74631-60010A0

HDJ100..LHD..5F;HDJ100,UZJ100..4FC

IVORY,TRIM40,41

2
74631-60010B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
74631C - HOOK, COAT
74631-60010A0

HDJ100..LHD..5F;HDJ100,UZJ100..4FC

IVORY,TRIM40,41

2
74631-60010B0

HDJ100,UZJ100

MD.GRAY,TRIM1#

2
Common parts
90119-06869
90151-50030
90159-60005
90159-60188
93311-56035
93530-25020
93540-56040
