HDJ100L-GCMRZW (2000)

Toyota Land Cruiser 100

Production Aug 2000 - May 2005
Engine 1HDFTE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(9801-0505)

Click highlighted areas on diagram

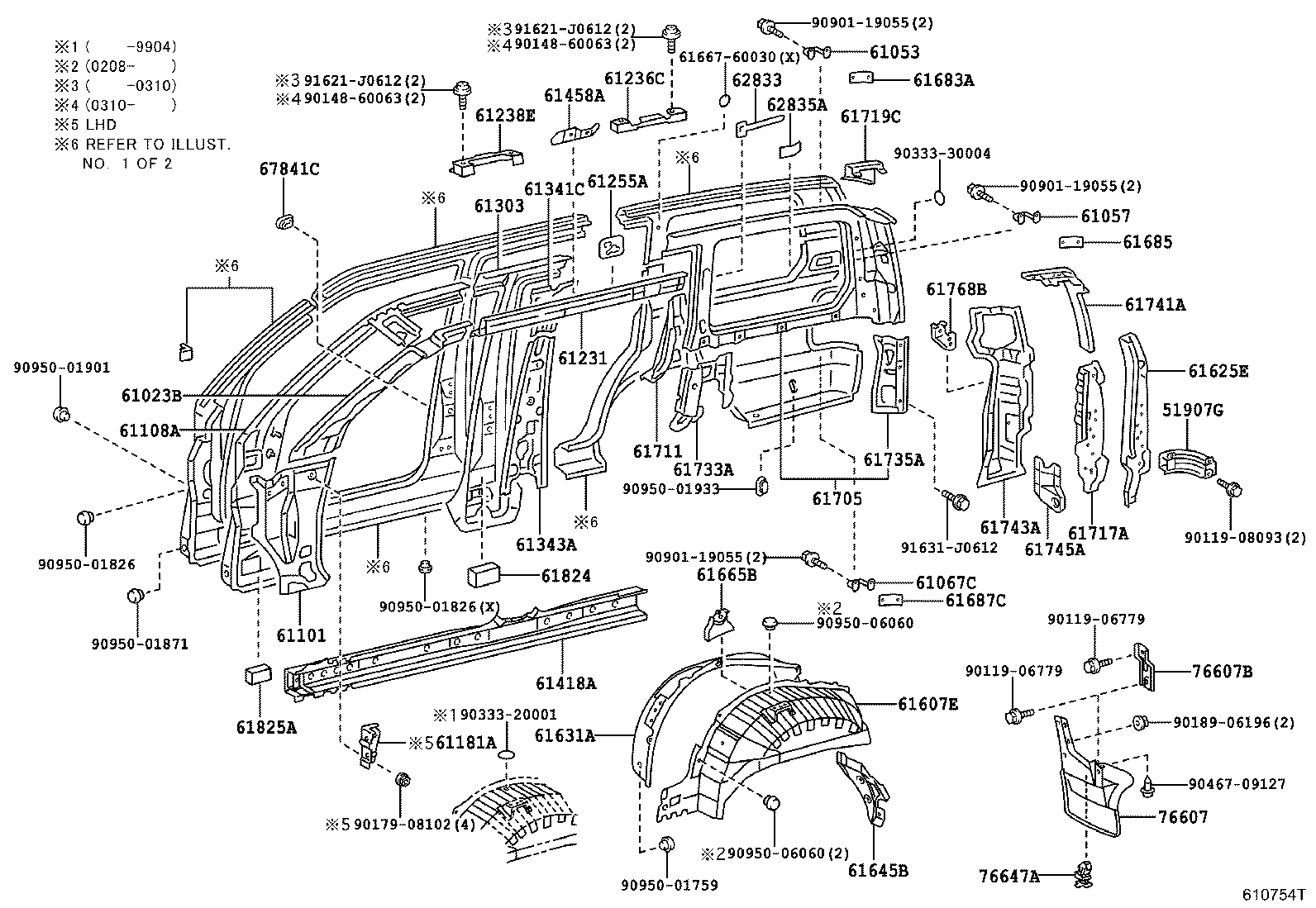

INNER PANEL,RH

diagram 51907G 61023B 61053 61057 61067C 61101 61108A 61181A 61231 61236C 61238E 61255A 61303 61341C 61343A 61418A 61458A 61607E 61625E 61631A 61645B 61665B 6166760030 61683A 61685 61687C 61705 61711 61717A 61719C 61733A 61735A 61741A 61743A 61745A 61768B 61824 61825A 62833 62835A 67841C 76607 76607B 76647A 9011906779 9011906779 9011908093 9014860063 9014860063 9017908102 9018906196 9033320001 9033330004 9046709127 9090119055 9090119055 9090119055 9095001759 9095001826 9095001826 9095001871 9095001901 9095001933 9095006060 9095006060 91621J0612 91621J0612 91631J0612
Part # Description Qty Price
51907G - RETAINER SUB-ASSY, SPARE TIRE CARRIER
51907-60070

HDJ100..STD

1
51907-60070

HDJ100..STD

1
61023B - PILLAR SUB-ASSY, FRONT BODY, INNER RH
61023-60060

HDJ100,UZJ100

1
61023-60061

HDJ100,UZJ100

1
61023-60061

HDJ100,UZJ100

1
61053 - STEP SUB-ASSY, QUARTER PANEL, NO.1 RH
61053-60020

HDJ100..STD

1
61053-60020

HDJ100..STD

1
61057 - STEP SUB-ASSY, QUARTER PANEL, NO.2 RH
61057-60020

HDJ100..STD

1
61057-60020

HDJ100..STD

1
61067C - STEP SUB-ASSY, QUARTER PANEL, NO.3 RH
61067-60020

HDJ100..STD

1
61067-60020

HDJ100..STD

1
61101 - PANEL SUB-ASSY, COWL SIDE, RH
61101-60101

HDJ100,UZJ100

1
61101-60120

HDJ100,UZJ100

1
61101-60100

HDJ100,UZJ100

1
61108A - REINFORCE SUB-ASSY, FRONT BODY PILLAR, LOWER RH
61108-60050

HDJ100,UZJ100

1
61108-60050

HDJ100,UZJ100

1
61181A - BRACKET, INSTRUMENT SIDE, RH
61181-60030

HDJ100,UZJ100..LHD

1
61181-60030

HDJ100,UZJ100..LHD

1
61231 - RAIL, ROOF SIDE, INNER RH
61231-60080

HDJ100,UZJ100

1
61231-60081

HDJ100..5FC;HDJ100..LHD..5F

1
61231-60081

HDJ100,UZJ100

1
61255A - PLATE, ROOF SIDE RAIL, OUTER RH
61255-60010

HDJ100..5FC;HDJ100..LHD..5F

1
61255-60010

HDJ100,UZJ100

1
61303 - REINFORCE SUB-ASSY, CENTER BODY PILLAR, UPPER RH
61303-60050

HDJ100,UZJ100..5F,5FC

1
61303-60051

HDJ100,UZJ100

1
61303-60030

HDJ100,UZJ100

1
61341C - PILLAR, CENTER BODY, INNER UPPER RH
61341-60041

HDJ100,UZJ100

1
61341-60050

HDJ100,UZJ100

1
61341-60040

HDJ100,UZJ100

1
61343A - PILLAR, CENTER BODY, INNER RH
61343-60080

HDJ100,UZJ100

1
61343-60120

HDJ100,UZJ100

1
61418A - REINFORCEMENT, ROCKER PANEL, RH
61418-60030

HDJ100,UZJ100

1
61418-60040

HDJ100,UZJ100..5F,5FC

1
61458A - PLATE, LOWER RAIL, INNER RH
61458-60010

HDJ100..5FC;HDJ100..LHD..5F

1
61458-60010

HDJ100,UZJ100

1
61607E - PANEL, QUARTER WHEEL HOUSE, INNER RH
61607-60230

HDJ100,UZJ100

1
61607-60240

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61607-60240

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61607-60230

HDJ100,UZJ100

1
61625E - EXTENSION, QUARTER PANEL, INNER REAR RH
61625-60110

HDJ100..STD

1
61625-60110

HDJ100..STD

1
61631A - PANEL, QUARTER WHEEL HOUSE, OUTER RH
61631-60050

HDJ100,UZJ100

1
61631-60051

HDJ100,UZJ100

1
61631-60051

HDJ100,UZJ100

1
61645B - GUSSET, QUARTER WHEEL HOUSE, REAR RH
61645-60040

HDJ100,UZJ100

1
61645-60040

HDJ100,UZJ100

1
61665B - REINFORCE, SEAT BELT ANCHORAGE TO QUARTER WHEEL HOUSE,
61665-60050

HDJ100,UZJ100

1
61665-60050

HDJ100,UZJ100

1
61683A - ORNAMENT, QUARTER PANEL STEP, NO.1 RH
61683-60040

HDJ100..STD

1
61683-60040

HDJ100..STD

1
61685 - ORNAMENT, QUARTER PANEL STEP, NO.2 RH
61685-60021

HDJ100..STD

1
61685-60021

HDJ100..STD

1
61687C - ORNAMENT, QUARTER PANEL STEP, NO.3 RH
61687-60020

HDJ100..STD

1
61687-60020

HDJ100..STD

1
61705 - PANEL SUB-ASSY, ROOF SIDE, INNER RH
61705-60560

HDJ100..STD

1
61705-60550

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61705-60551

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61705-60870

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61705-60581

HDJ100..STD

1
61705-60580

HDJ100..STD

1
61705-60890

HDJ100..STD

W(TRANSVERSE THIRD SEAT)

1
61711 - PANEL, ROOF SIDE, OUTER RH
61711-60040

HDJ100,UZJ100

1
61711-60041

HDJ100,UZJ100

1
61711-60041

HDJ100,UZJ100

1
61717A - REINFORCEMENT, QUARTER PANEL EXTENSION, RH
61717-60030

HDJ100..STD

1
61717-60030

HDJ100..STD

1
61719C - BRACKET, ROOF SIDE RAIL, RH
61719-60020

HDJ100,UZJ100

1
61719-60020

HDJ100,UZJ100

1
61733A - PANEL, ROOF SIDE, INNER FRONT RH
61733-60040

HDJ100,UZJ100

1
61733-60041

HDJ100,UZJ100

1
61733-60041

HDJ100,UZJ100

1
61735A - PANEL, ROOF SIDE, INNER REAR RH
61735-60040

HDJ100,UZJ100

1
61735-60040

HDJ100,UZJ100

1
61741A - REINFORCEMENT, BACK DOOR OPENING, UPPER RH
61741-60040

HDJ100..STD

1
61741-60040

HDJ100..STD

1
61743A - REINFORCEMENT, BACK DOOR OPENING SIDE, RH
61033-60080

HDJ100..STD

1
61033-60080

HDJ100..STD

1
61745A - REINFORCEMENT, BACK DOOR OPENING, LOWER RH
61745-60020

HDJ100,UZJ100

1
61745-60020

HDJ100,UZJ100

1
61824 - PLATE, NOISE CONTROL, NO.1
61824-60030

HDJ100,UZJ100

2
61825A - PLATE, NOISE CONTROL, NO.2
61825-60010

HDJ100,UZJ100

2
61825-60010

HDJ100,UZJ100

2
62833 - SEAL, QUARTER WINDOW DEFLECTOR, NO.1 RH
62833-60020

HDJ100,UZJ100

1
62833-60020

HDJ100,UZJ100

1
62835A - SEAL, QUARTER WINDOW DEFLECTOR, NO.2 RH
62835-60020

HDJ100,UZJ100

1
62835-60020

HDJ100,UZJ100

1
67841C - COVER, QUARTER SERVICE HOLE, RH
67843-60010

HDJ100,UZJ100

1
67843-60010

HDJ100,UZJ100

1
76607 - MUDGUARD SUB-ASSY, QUARTER PANEL, REAR RH
76625-60150

HDJ100,UZJ100

1
76625-60150

HDJ100,UZJ100

1
76607B - BRACKET, QUARTER PANEL REAR MUDGUARD, RH
76645-60040

HDJ100,UZJ100

1
76645-60040

HDJ100,UZJ100

1
76647A - SUPPORT, REAR BODY MUDGUARD, RH
76647-60040

HDJ100,UZJ100

1
76647-60040

HDJ100,UZJ100

1
Common parts
61667-60030
90119-06779
90119-08093
90148-60063
90179-08102
90189-06196
90333-20001
90333-30004
90467-09127
90901-19055
90950-01759
90950-01826
90950-01871
90950-01901
90950-01933
90950-06060
91621-J0612
91631-J0612

ILLUST NO. 2 OF 2(9801-0505)

Click highlighted areas on diagram

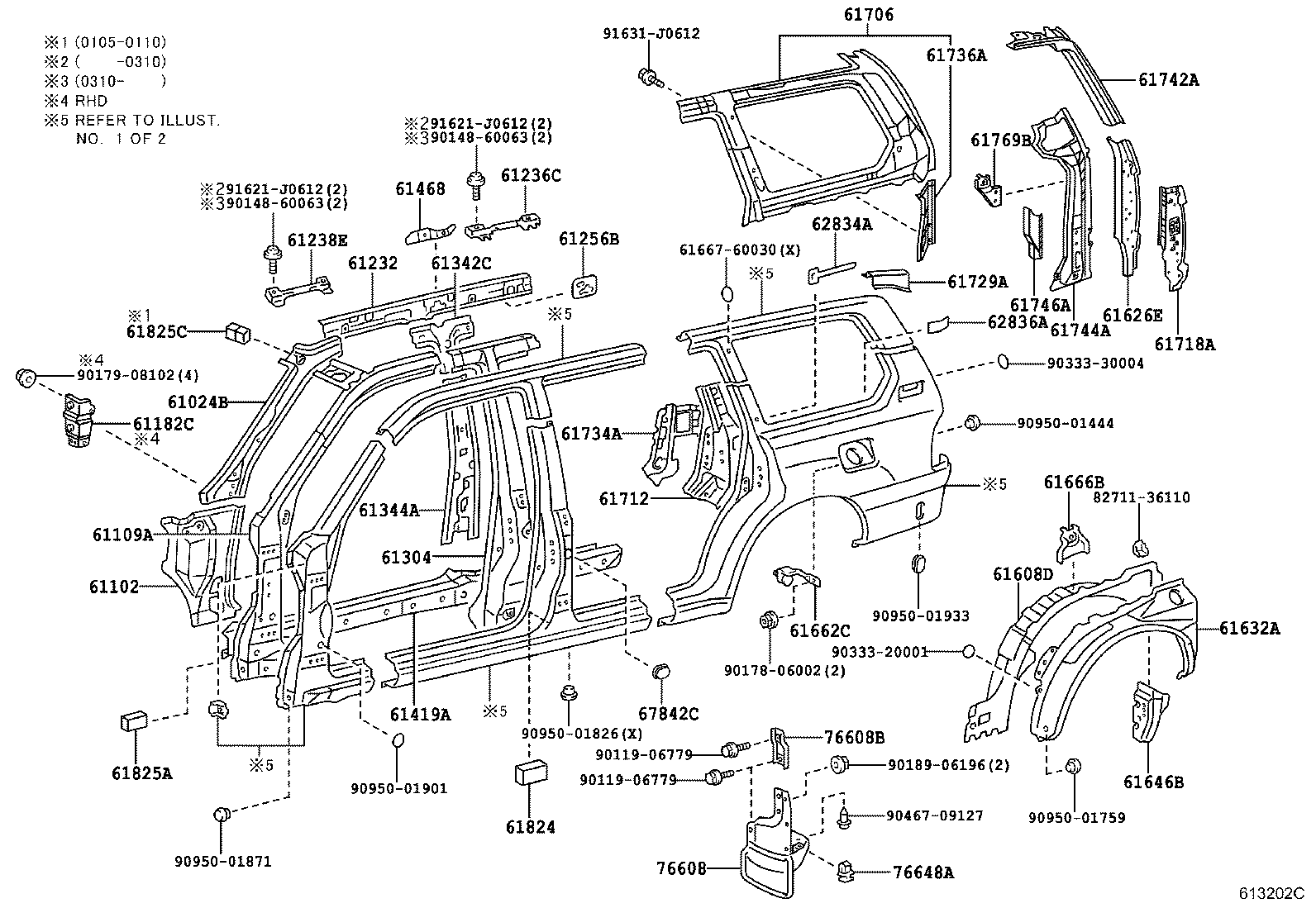

INNER PANEL,LH

diagram 61024B 61102 61109A 61182C 61232 61236C 61238E 61256B 61304 61342C 61344A 61419A 61468 61608D 61626E 61632A 61646B 61662C 61666B 6166760030 61706 61712 61718A 61729A 61734A 61736A 61742A 61744A 61746A 61769B 61824 61825A 61825C 62834A 62836A 67842C 76608 76608B 76648A 8271136110 9011906779 9011906779 9014860063 9014860063 9017806002 9017908102 9018906196 9033320001 9033330004 9046709127 9095001444 9095001759 9095001826 9095001871 9095001901 9095001933 91621J0612 91621J0612 91631J0612
Part # Description Qty Price
61024B - PILLAR SUB-ASSY, FRONT BODY, INNER LH
61024-60060

HDJ100,UZJ100

1
61024-60061

HDJ100,UZJ100

1
61024-60061

HDJ100,UZJ100

1
61102 - PANEL SUB-ASSY, COWL SIDE, LH
61102-60190

HDJ100,UZJ100

1
61102-60191

HDJ100,UZJ100

1
61102-60191

HDJ100,UZJ100

1
61109A - REINFORCE SUB-ASSY, FRONT BODY PILLAR, LOWER LH
61109-60050

HDJ100,UZJ100

1
61109-60050

HDJ100,UZJ100

1
61232 - RAIL, ROOF SIDE, INNER LH
61232-60081

HDJ100,UZJ100

1
61232-60081

HDJ100..5FC;HDJ100..LHD..5F

1
61232-60080

HDJ100,UZJ100

1
61256B - PLATE, ROOF SIDE RAIL, OUTER LH
61256-60010

HDJ100..5FC;HDJ100..LHD..5F

1
61256-60010

HDJ100,UZJ100

1
61304 - REINFORCE SUB-ASSY, CENTER BODY PILLAR, UPPER LH
61304-60030

HDJ100,UZJ100

1
61304-60050

HDJ100,UZJ100

1
61342C - PILLAR, CENTER BODY, INNER UPPER LH
61342-60040

HDJ100,UZJ100

1
61342-60050

HDJ100,UZJ100

1
61342-60041

HDJ100,UZJ100

1
61344A - PILLAR, CENTER BODY, INNER LH
61344-60120

HDJ100,UZJ100

1
61344-60080

HDJ100,UZJ100

1
61419A - REINFORCEMENT, ROCKER PANEL, LH
61419-60030

HDJ100,UZJ100

1
61419-60020

HDJ100,UZJ100

1
61468 - PLATE, LOWER RAIL, INNER LH
61468-60010

HDJ100,UZJ100

1
61468-60010

HDJ100..5FC;HDJ100..LHD..5F

1
61608D - PANEL, QUARTER WHEEL HOUSE, INNER LH
61608-60300

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61608-60280

HDJ100,UZJ100

1
61608-60280

HDJ100,UZJ100

1
61608-60300

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61626E - EXTENSION, QUARTER PANEL, INNER REAR LH
61626-60070

HDJ100,UZJ100

1
61626-60060

HDJ100..STD

1
61626-60060

HDJ100..STD

1
61632A - PANEL, QUARTER WHEEL HOUSE, OUTER LH
61632-60051

HDJ100,UZJ100

1
61632-60050

HDJ100,UZJ100

1
61632-60051

HDJ100,UZJ100

1
61646B - GUSSET, QUARTER WHEEL HOUSE, REAR LH
61646-60060

HDJ100,UZJ100

1
61646-60060

HDJ100,UZJ100

1
61662C - EXTENSION, QUARTER PANEL TO UPPER BACK, LH
61662-60010

HDJ100,UZJ100

1
61666B - REINFORCE, SEAT BELT ANCHORAGE TO QUARTER WHEEL HOUSE,
61666-60030

HDJ100,UZJ100

1
61666-60030

HDJ100,UZJ100

1
61706 - PANEL SUB-ASSY, ROOF SIDE, INNER LH
61706-60490

HDJ100..STD

1
61706-60511

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61706-60510

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61706-60520

HDJ100..STD

1
61706-60800

HDJ100..LHD..5F

W(OPPOSING TYPE THIRD SEAT)

1
61706-60521

HDJ100..STD

1
61706-60810

HDJ100..STD

W(TRANSVERSE THIRD SEAT)

1
61712 - PANEL, ROOF SIDE, OUTER LH
61712-60040

HDJ100,UZJ100

1
61712-60041

HDJ100,UZJ100

1
61712-60041

HDJ100,UZJ100

1
61718A - REINFORCEMENT, QUARTER PANEL EXTENSION, LH
61718-60030

HDJ100..STD

1
61032-60050

HDJ100,UZJ100

1
61718-60030

HDJ100..STD

1
61729A - BRACKET, ROOF SIDE RAIL, LH
61729-60030

HDJ100,UZJ100

1
61729-60030

HDJ100,UZJ100

1
61734A - PANEL, ROOF SIDE, INNER FRONT LH
61734-60041

HDJ100,UZJ100

1
61734-60041

HDJ100,UZJ100

1
61734-60040

HDJ100,UZJ100

1
61736A - PANEL, ROOF SIDE, INNER REAR LH
61736-60041

HDJ100,UZJ100

1
61736-60041

HDJ100,UZJ100

1
61736-60040

HDJ100,UZJ100

1
61742A - REINFORCEMENT, BACK DOOR OPENING, UPPER LH
61742-60040

HDJ100..STD

1
61742-60040

HDJ100..STD

1
61744A - REINFORCEMENT, BACK DOOR OPENING SIDE, LH
61744-60060

HDJ100..STD

1
61744-60060

HDJ100..STD

1
61746A - REINFORCEMENT, BACK DOOR OPENING, LOWER LH
61746-60020

HDJ100,UZJ100

1
61746-60020

HDJ100,UZJ100

1
61824 - PLATE, NOISE CONTROL, NO.1
61824-60030

HDJ100,UZJ100

2
61825A - PLATE, NOISE CONTROL, NO.2
61825-60010

HDJ100,UZJ100

2
61825-60010

HDJ100,UZJ100

2
61825C - PAD, NOISE SHUTTER, NO.2
61825-60020

HDJ100,UZJ100

1
62834A - SEAL, QUARTER WINDOW DEFLECTOR, NO.1 LH
62833-60020

HDJ100,UZJ100

1
62833-60020

HDJ100,UZJ100

1
62836A - SEAL, QUARTER WINDOW DEFLECTOR, NO.2 LH
62836-60020

HDJ100,UZJ100

1
62836-60020

HDJ100,UZJ100

1
67842C - COVER, QUARTER SERVICE HOLE, LH
67843-60010

HDJ100,UZJ100

1
67843-60010

HDJ100,UZJ100

1
76608 - MUDGUARD SUB-ASSY, QUARTER PANEL, REAR LH
76626-60150

HDJ100,UZJ100

1
76626-60150

HDJ100,UZJ100

1
76608B - BRACKET, QUARTER PANEL REAR MUDGUARD, LH
76646-60040

HDJ100,UZJ100

1
76646-60040

HDJ100,UZJ100

1
76648A - SUPPORT, REAR BODY MUDGUARD, LH
76647-60040

HDJ100,UZJ100

1
76647-60040

HDJ100,UZJ100

1
Common parts
61667-60030
82711-36110
90119-06779
90148-60063
90178-06002
90179-08102
90189-06196
90333-20001
90333-30004
90467-09127
90950-01444
90950-01759
90950-01826
90950-01871
90950-01901
90950-01933
91621-J0612
91631-J0612

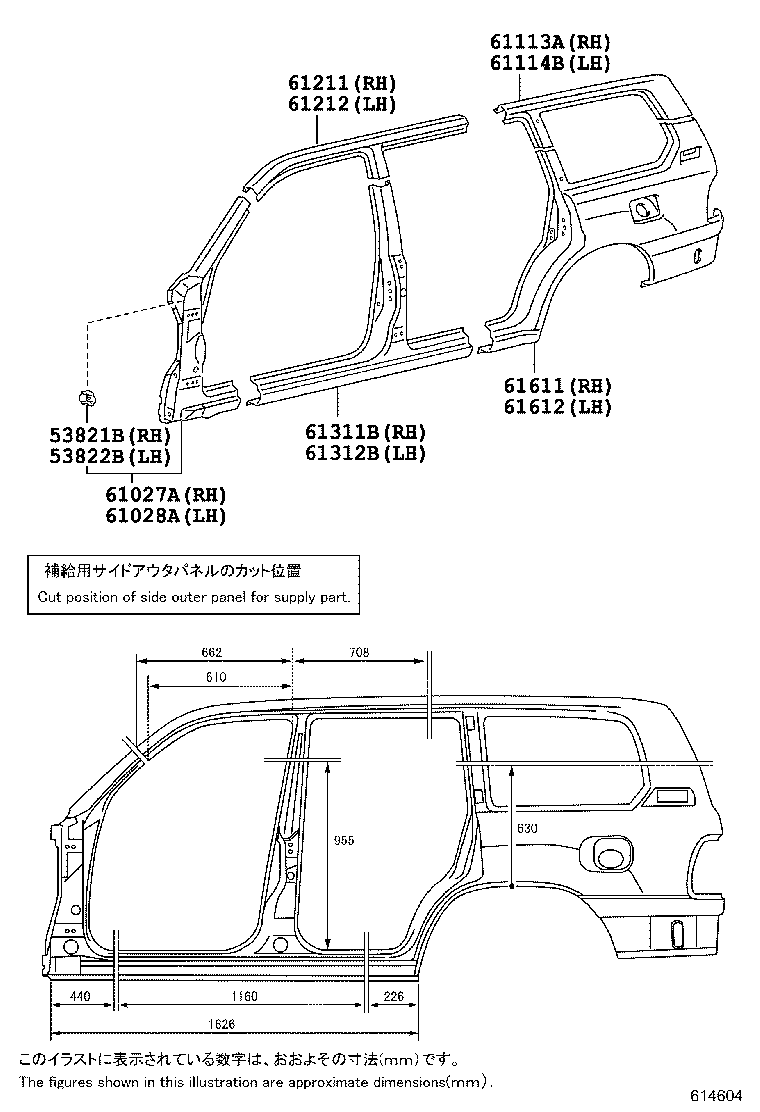

ILLUST NO. 1 OF 2(9801- )

Click highlighted areas on diagram

OUTER PANEL

diagram 53821B 53822B 61027A 61028A 61113A 61114B 61211 61212 61311B 61312B 61611 61612
Part # Description Qty Price
53821B - BRACKET, FRONT FENDER, REAR RH
53821-16010

HDJ100,UZJ100

1
53821-16010

HDJ100,UZJ100..5F,5FC

1
53822B - BRACKET, FRONT FENDER, REAR LH
53821-16010

HDJ100,UZJ100

1
53821-16010

HDJ100,UZJ100

1
61027A - PILLAR SUB-ASSY, FRONT BODY, OUTER RH
61027-60320

HDJ100,UZJ100

1
61027-60320

HDJ100,UZJ100

1
61028A - PILLAR SUB-ASSY, FRONT BODY, OUTER LH
61028-60250

HDJ100,UZJ100

1
61028-60250

HDJ100,UZJ100

1
61113A - PANEL, SIDE, OUTER NO.2 RH
61113-60040

HDJ100,UZJ100

1
61113-60040

HDJ100,UZJ100

1
61114B - PANEL, SIDE, OUTER NO.2 LH
61114-60020

HDJ100,UZJ100

1
61114-60020

HDJ100,UZJ100

1
61211 - RAIL, ROOF SIDE, OUTER RH
61211-60040

HDJ100,UZJ100

1
61211-60040

HDJ100,UZJ100

1
61212 - RAIL, ROOF SIDE, OUTER LH
61212-60040

HDJ100,UZJ100

1
61212-60040

HDJ100,UZJ100

1
61311B - PILLAR, CENTER BODY, OUTER RH
61311-60110

HDJ100,UZJ100

1
61311-60110

HDJ100,UZJ100

1
61312B - PILLAR, CENTER BODY, OUTER LH
61312-60160

HDJ100,UZJ100

1
61312-60160

HDJ100,UZJ100

1
61611 - PANEL, QUARTER, RH
60161-60A30

HDJ100..STD

W(ROOF RACK)

1
60161-60A40

HDJ100..STD

1
60161-60A40

HDJ100..STD

W/O(THIRD SEAT)

1
60161-60A80

HDJ100..STD

W(ROOF RACK)

1
60161-60A80

HDJ100..STD

W(REAR SIDE GLASS SWING TYPE & ROOF RACK)

1
60161-60A80

HDJ100..STD

W(ROOF RACK)

1
60161-60A90

HDJ100..STD

W(REAR SIDE GLASS SWING TYPE)

1
60161-60A40

HDJ100..STD

W/O(THIRD SEAT)

1
60161-60A90

HDJ100..STD

W(REAR SIDE GLASS SWING TYPE)

1
61612 - PANEL, QUARTER, LH
60162-60A10

HDJ100..STD

1
60162-60A60

HDJ100..STD

W(REAR SIDE GLASS SWING TYPE)

1
60162-60A60

HDJ100..STD

W(REAR SIDE GLASS SWING TYPE)

1
60162-60A10

HDJ100..STD

1
