VDJ200L-GMTEZW (2012)

Toyota Land Cruiser

Production Jan 2012 - Aug 2015
Engine 1VDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1201-1508)

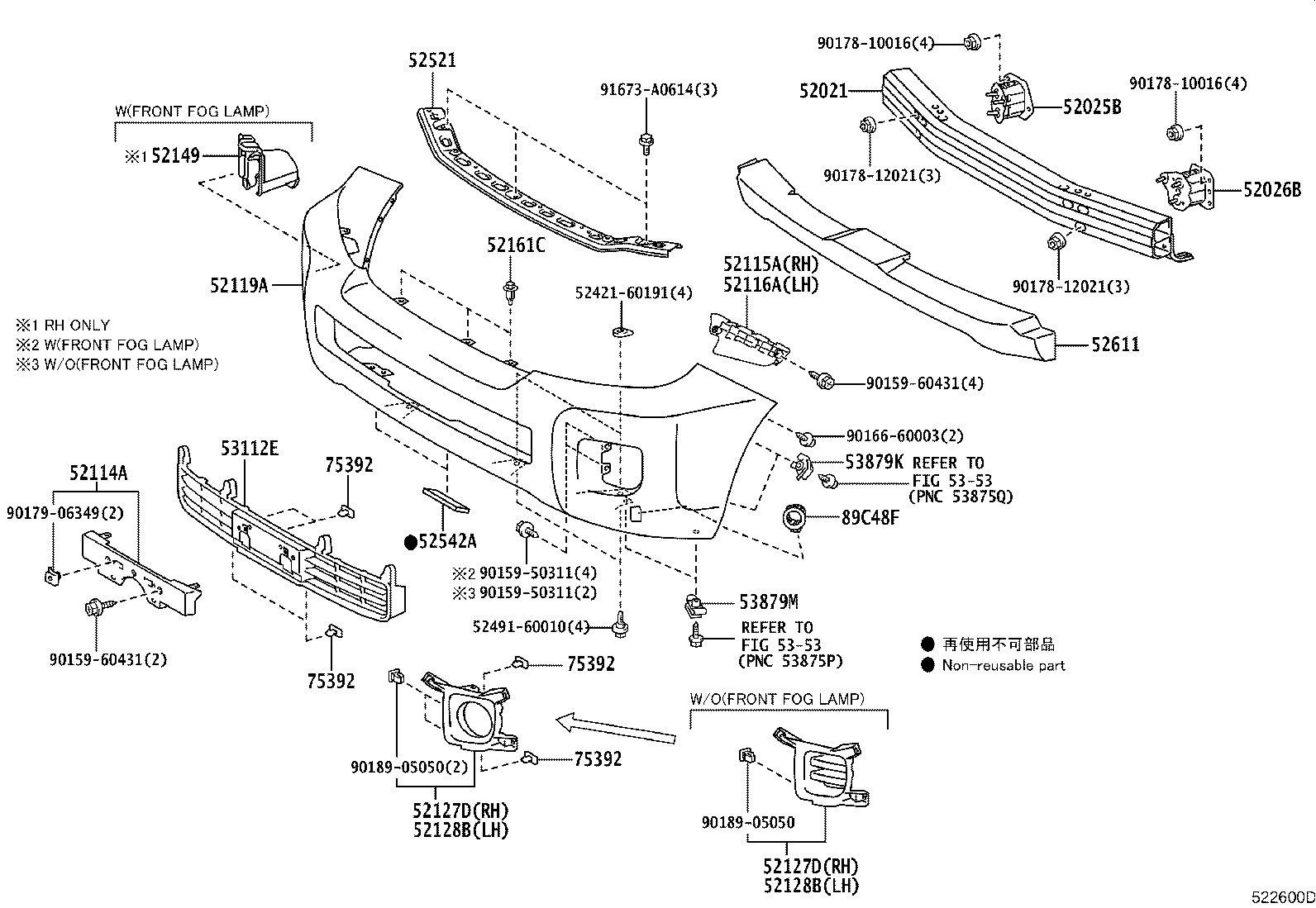

Click highlighted areas on diagram

diagram 52021 52025B 52026B 52114A 52115A 52116A 52119A 52127D 52127D 52128B 52128B 52149 52161C 5242160191 5249160010 52521 52542A 52611 53112E 5353 5353 53879K 53879M 75392 75392 75392 75392 89C48F 9015950311 9015950311 9015960431 9015960431 9016660003 9017810016 9017810016 9017812021 9017812021 9017906349 9018905050 9018905050 91673A0614
Part # Description Qty Price
52021 - REINFORCEMENT SUB-ASSY, FRONT BUMPER
52021-60140

URJ202,VDJ200

1
52025B - EXTENSION SUB-ASSY, FRONT BUMPER, NO.2 RH
52025-60030

URJ202,VDJ200

1
52026B - EXTENSION SUB-ASSY, FRONT BUMPER, NO.2 LH
52026-60030

URJ202,VDJ200

1
52114A - BRACKET, FRONT BUMPER EXTENSION MOUNTING
52114-60140

URJ202,VDJ200

1
52115A - SUPPORT, FRONT BUMPER SIDE, RH
52115-60141

URJ202,VDJ200

1
52116A - SUPPORT, FRONT BUMPER SIDE, LH
52116-60181

URJ202,VDJ200

1
52119A - COVER, FRONT BUMPER
52119-6A958

VDJ200..LHD

PAINT REQ.,AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52119-6A958

VDJ200..LHD

PAINT REQ.,FRONT FOG LAMP-WITHOUT&CLEARANCE & BACK SONAR-WITH

1
52119-6A958

VDJ200..LHD

PAINT REQ.,FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52119-6A958

VDJ200..LHD;URJ202..LHD..08S

PAINT REQ.,AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52119-6A958

VDJ200..05S

PAINT REQ.,RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52119-6A959

URJ202..08S;VDJ200..LHD

PAINT REQ.

1
52119-6A958

VDJ200..LHD

PAINT REQ.,SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)&CLEARANCE & BACK SONAR-WITH

1
52119-6A958

URJ202..08S;VDJ200..LHD

PAINT REQ.,CLEARANCE & BACK SONAR-WITH

1
52127D - COVER, FRONT BUMPER HOLE, RH
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)

1
52127-60100

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WITHOUT&CLEARANCE & BACK SONAR-WITH

1
52030-60080

VDJ200..05S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)

1
52030-60090

URJ202,VDJ200

1
52030-60080

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)&CLEARANCE & BACK SONAR-WITH

1
52030-60081

URJ202,VDJ200..LHD

RUSSIA SPEC

1
52030-60081

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52030-60081

VDJ200..LHD;URJ202..LHD..08S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)

1
52030-60080

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52030-60080

URJ202,VDJ200..05S

RUSSIA SPEC

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WITHOUT

1
52030-60081

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52127D - COVER, FRONT BUMPER HOLE, RH
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)

1
52127-60100

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WITHOUT&CLEARANCE & BACK SONAR-WITH

1
52030-60080

VDJ200..05S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)

1
52030-60090

URJ202,VDJ200

1
52030-60080

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)&CLEARANCE & BACK SONAR-WITH

1
52030-60081

URJ202,VDJ200..LHD

RUSSIA SPEC

1
52030-60081

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52030-60081

VDJ200..LHD;URJ202..LHD..08S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52127-60100

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)

1
52030-60080

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52030-60080

URJ202,VDJ200..05S

RUSSIA SPEC

1
52127-60100

VDJ200..LHD

FRONT FOG LAMP-WITHOUT

1
52030-60081

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52128B - COVER, FRONT BUMPER HOLE, LH
52128-60110

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)

1
52128-60110

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WITHOUT

1
52128-60110

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)&CLEARANCE & BACK SONAR-WITH

1
52040-60070

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52040-60070

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52040-60070

URJ202,VDJ200..05S

RUSSIA SPEC

1
52040-60071

URJ202,VDJ200..LHD

RUSSIA SPEC

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WITHOUT&CLEARANCE & BACK SONAR-WITH

1
52040-60071

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52040-60080

URJ202,VDJ200

1
52040-60071

VDJ200..LHD;URJ202..LHD..08S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)

1
52040-60071

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52040-60070

VDJ200..05S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52128B - COVER, FRONT BUMPER HOLE, LH
52128-60110

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WIRING HARNESS ONLY(DEALER INSTALL)

1
52128-60110

VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&FRONT FOG LAMP-WIRING HARNESS ONLY(DEALERINSTALL)

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WITHOUT

1
52128-60110

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)&CLEARANCE & BACK SONAR-WITH

1
52040-60070

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52040-60070

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52040-60070

URJ202,VDJ200..05S

RUSSIA SPEC

1
52040-60071

URJ202,VDJ200..LHD

RUSSIA SPEC

1
52128-60110

VDJ200..LHD

FRONT FOG LAMP-WITHOUT&CLEARANCE & BACK SONAR-WITH

1
52040-60071

URJ202,VDJ200..LHD

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC

1
52040-60080

URJ202,VDJ200

1
52040-60071

VDJ200..LHD;URJ202..LHD..08S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52128-60110

VDJ200..LHD

SPARE WHEEL CARRIER-WITHOUT & WITH(REPAIR KIT)

1
52040-60071

VDJ200..LHD;URJ202..LHD..08S

AZERBAIJAN,GEORGIA,ARMENIA,BELARUS SPEC&CLEARANCE & BACK SONAR-WITH

1
52040-60070

VDJ200..05S

RUSSIA SPEC&CLEARANCE & BACK SONAR-WITH

1
52149 - BRACKET, FRONT BUMPER, INNER
52149-60110

URJ202,VDJ200

1
52161C - PIECE, FRONT BUMPER
52161-16010

URJ202,VDJ200

3
52521 - RETAINER, FRONT BUMPER, UPPER CENTER
52521-60130

URJ202,VDJ200

1
52542A - PROTECTOR, FRONT BUMPER, NO.2
52542-60020

URJ202,VDJ200

2
52611 - ABSORBER, FRONT BUMPER ENERGY
52611-60090

URJ202,VDJ200

1
53112E - GRILLE, RADIATOR, LOWER NO.1
53112-60110

URJ202,VDJ200

NO PAINT REQ.

1
53879K - RETAINER, FRONT FENDER LINER
53879-58010

URJ202,VDJ200

4
53879M - RETAINER, FRONT FENDER LINER
90467-05138

URJ202,VDJ200

4
75392 - RETAINER, OUTSIDE MOULDING
75392-35200

URJ202,VDJ200

8
75392 - RETAINER, OUTSIDE MOULDING
75392-35200

URJ202,VDJ200

8
75392 - RETAINER, OUTSIDE MOULDING
75392-35200

URJ202,VDJ200

8
75392 - RETAINER, OUTSIDE MOULDING
75392-35200

URJ202,VDJ200

8
89C48F - RETAINER, ULTRASONIC SENSOR, FRONT SIDE
89348-71010J4

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),LT.BLUE M.M.,8S1

2
89348-71010J4

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,LT.BLUE M.M.,8S1

2
89348-71010A1

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),WHITE PEARLCS.,070

2
89348-71010A0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),SUPER WHITE2,040

2
89348-71010B5

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),SILVER ME.,1F7

2
89348-71010B6

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),GRAY ME.,1G3

2
89348-71010B5

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,SILVER ME.,1F7

2
89348-71010D0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),DK. RED M.M.,3Q3

2
89348-71010D0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,DK. RED M.M.,3Q3

2
89348-71010B6

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,GRAY ME.,1G3

2
89348-71010C3

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),ATTITUDE BLACK MC.,218

2
89348-71010A0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,SUPER WHITE 2,040

2
89348-71010C0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),BLACK,202

2
89348-71010C0

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,BLACK,202

2
89348-71010C3

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,ATTITUDE BLACK MC.,218

2
89348-71010G2

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,GREEN M.M.,6V2

2
89348-71010A1

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,WHITE PEARL CS.,070

2
89348-71010E4

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),BEIGE M.M.,4R3

2
89348-71010E4

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH,BEIGE M.M.,4R3

2
89348-71010G2

URJ202..08S;VDJ200..LHD

CLEARANCE & BACK SONAR-WITH&BACK MONITOR-FRONT,SIDE X 2 & WITH(GUIDE),GREEN M.M.,6V2

2
Common parts
52421-60191
52491-60010
90159-50311
90159-60431
90166-60003
90178-10016
90178-12021
90179-06349
90189-05050
91673-A0614
Linked diagrams
5353
