PZJ70LV-MRW (1990)

Toyota Land Cruiser

Production Jan 1990 - Aug 1991
Engine 1PZ
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9001-9908)3B,1HZ,1PZ

Click highlighted areas on diagram

12V 2.5KW, 24V 4.5KW

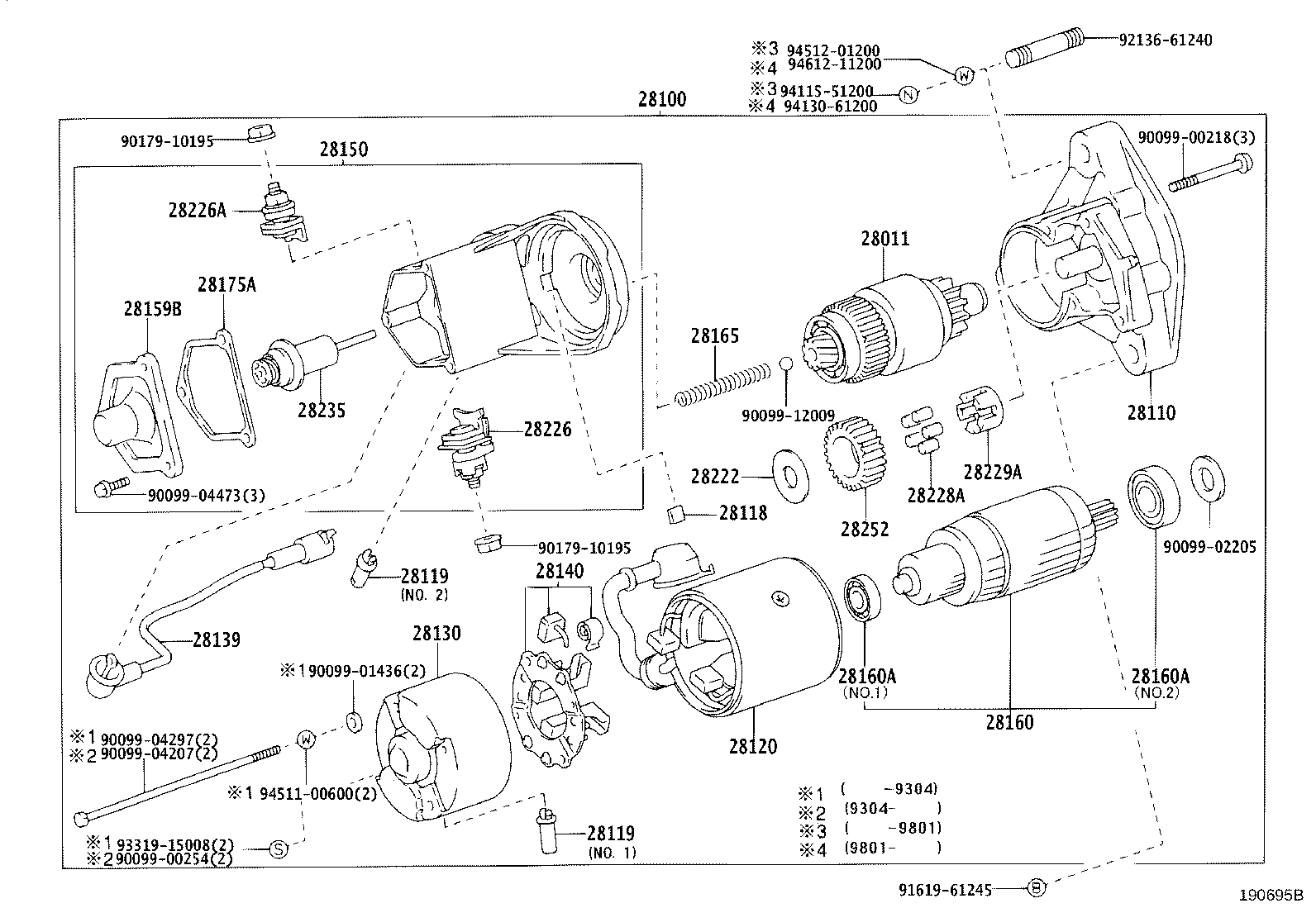

diagram 28011 28100 28110 28118 28119 28119 28120 28130 28139 28140 28150 28159B 28160 28160A 28160A 28165 28175A 28222 28226 28226A 28228A 28229A 28235 28252 9009900218 9009900254 9009901436 9009902205 9009904207 9009904297 9009904473 9009912009 9017910195 9017910195 9161961245 9213661240 9331915008 9411551200 9413061200 9451100600 9451201200 9461211200
Part # Description Qty Price
28011 - CLUTCH SUB-ASSY, STARTER
28011-17020

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28100 - STARTER ASSY
28100-17020

1HZ,1PZ..HZJ7#,PZJ7#

24V 4.5KW

 1
28110 - HOUSING ASSY, STARTER DRIVE
28115-17020

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28118 - PLATE(FOR STARTER YOKE)
28118-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ70,73,PZJ7#

 1
28119 - COVER, STARTER END FRAME
28199-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ7#,PZJ7#

NO.1

 1
28119-47070

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
28119 - COVER, STARTER END FRAME
28199-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ7#,PZJ7#

NO.1

 1
28119-47070

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
28120 - YOKE ASSY, STARTER
28120-56071

1HZ,1PZ..HZJ7#,PZJ7#

 1
28130 - FRAME ASSY, STARTER COMMUTATOR END
28130-54010

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28139 - WIRE, LEAD, NO.1(FOR STARTER)
28139-17010

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28140 - HOLDER ASSY, STARTER BRUSH
28140-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28150 - SWITCH ASSY, MAGNET STARTER
28150-17020

1HZ,1PZ..HZJ7#,PZJ7#

 1
28159B - COVER, MAGNET SWITCH
28159-17030

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28160 - ARMATURE ASSY, STARTER
28160-77090

1HZ,1PZ..HZJ7#,PZJ7#

 1
28160A - BEARING, STARTER ARMATURE
90099-10119

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
90099-10107

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.1

 1
28160A - BEARING, STARTER ARMATURE
90099-10119

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
90099-10107

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.1

 1
28165 - SPRING, STARTER MAGNET SWITCH RETURN
28165-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28175A - GASKET, MAGNET SWITCH COVER
28175-56310

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28222 - WASHER, STARTER IDLE GEAR CLUTCH
28222-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ70,73,PZJ7#

 1
28226 - STARTER KIT, BATTERY TERMINAL
28226-17020

1HZ,1PZ..HZJ7#,PZJ7#

 1
28226A - STARTER KIT, MOTOR TERMINAL
28226-54220

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28228A - ROLLER, STARTER CLUTCH
28228-56080

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 5
28229A - RETAINER, STARTER IDLE GEAR
28229-56080

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28235 - PLUNGER, MAGNET SWITCH
28235-17030

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28252 - GEAR, STARTER IDLE
28254-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
Common parts
90099-00218
90099-00254
90099-01436
90099-02205
90099-04207
90099-04297
90099-04473
90099-12009
90179-10195
91619-61245
92136-61240
93319-15008
94115-51200
94130-61200
94511-00600
94512-01200
94612-11200
