HZJ74L-FJMNSW (1999)

Toyota Land Cruiser

Production Aug 1999 - Aug 2001
Engine 1HZ
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(9908- )

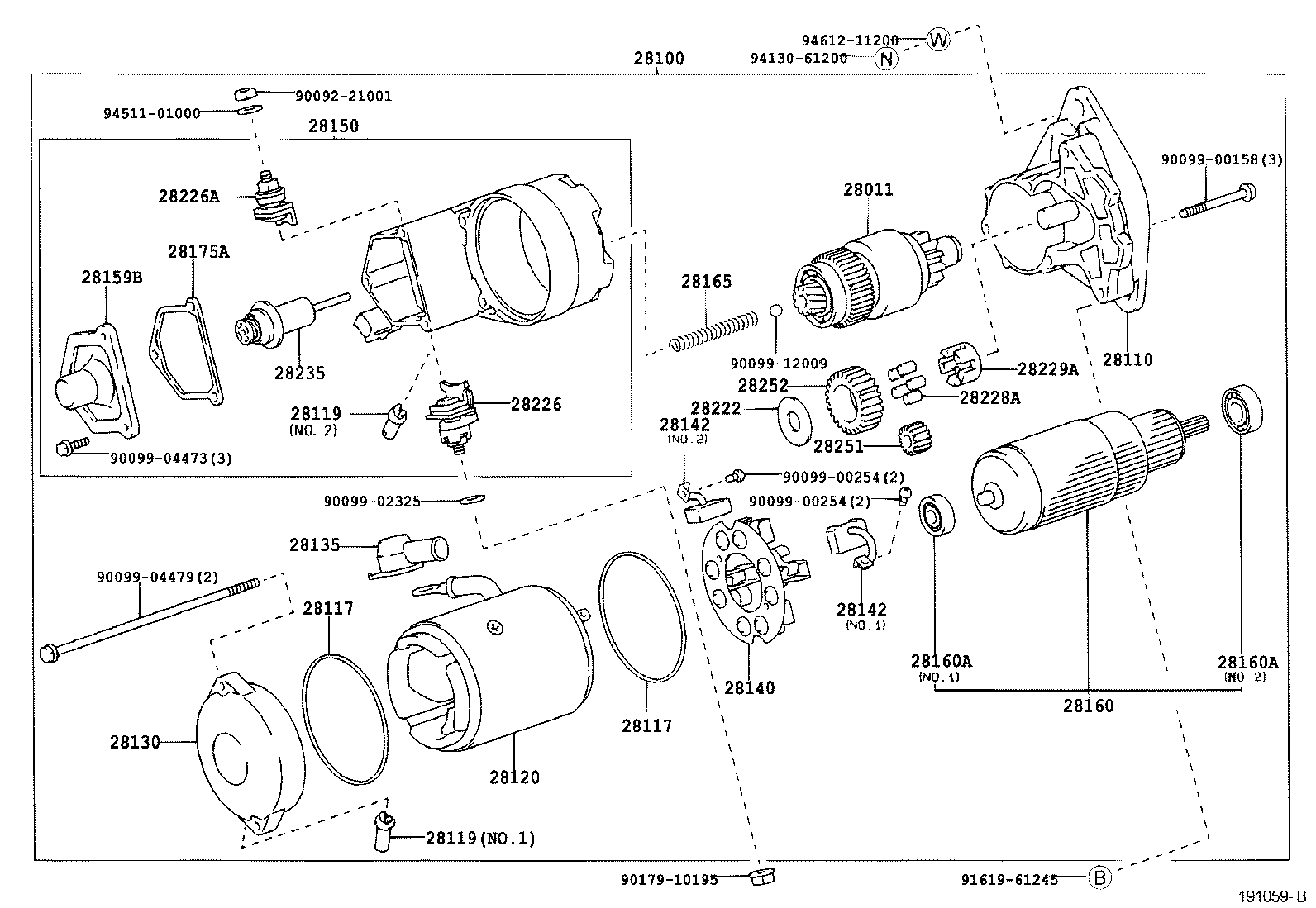

Click highlighted areas on diagram

12V 3.0KW

diagram 28011 28100 28110 28117 28117 28119 28119 28120 28130 28135 28140 28142 28142 28150 28159B 28160 28160A 28160A 28165 28175A 28222 28226 28226A 28228A 28229A 28235 28251 28252 9009221001 9009900158 9009900254 9009900254 9009902325 9009904473 9009904479 9009912009 9017910195 9161961245 9413061200 9451101000 9461211200
Part # Description Qty Price
28011 - CLUTCH SUB-ASSY, STARTER
28011-54010

2LT..LJ70..RHD..VX;1HZ..HZJ71,74,78,79

 1
28011-17020

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28011-54010

1HZ..HZJ7#

 1
28100 - STARTER ASSY
28100-17020

1HZ,1PZ..HZJ7#,PZJ7#

24V 4.5KW

 1
28100-17070

1HZ..HZJ7#

12V 3.0KW

 1
28110 - HOUSING ASSY, STARTER DRIVE
28115-17020

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28115-17070

1HZ..HZJ7#

 1
28117 - RUBBER(FOR STARTER YOKE)
28117-67090

1HZ..HZJ7#

 2
28117 - RUBBER(FOR STARTER YOKE)
28117-67090

1HZ..HZJ7#

 2
28119 - COVER, STARTER END FRAME
28199-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ7#,PZJ7#

NO.1

 1
28119-47070

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
28119 - COVER, STARTER END FRAME
28199-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ7#,PZJ7#

NO.1

 1
28119-47070

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
28120 - YOKE ASSY, STARTER
28120-17070

1HZ..HZJ7#

 1
28120-56071

1HZ,1PZ..HZJ7#,PZJ7#

 1
28130 - FRAME ASSY, STARTER COMMUTATOR END
28130-54010

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28130-17070

1HZ..HZJ7#

 1
28135 - BUSHING, TERMINAL INSULATING
28135-67090

1HZ..HZJ7#

 1
28140 - HOLDER ASSY, STARTER BRUSH
28140-67090

1HZ..HZJ7#

 1
28140-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28142 - BRUSH, STARTER
28142-67100

1HZ..HZJ7#

NO.2,NEGATIVE

 2
28142-67090

1HZ..HZJ7#

NO.1,POSITIVE

 2
28142 - BRUSH, STARTER
28142-67100

1HZ..HZJ7#

NO.2,NEGATIVE

 2
28142-67090

1HZ..HZJ7#

NO.1,POSITIVE

 2
28150 - SWITCH ASSY, MAGNET STARTER
28150-17020

1HZ,1PZ..HZJ7#,PZJ7#

 1
28150-17070

1HZ..HZJ7#

 1
28159B - COVER, MAGNET SWITCH
28159-17030

1HZ..HZJ7#

 1
28159-17030

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28160 - ARMATURE ASSY, STARTER
28160-77090

1HZ,1PZ..HZJ7#,PZJ7#

 1
28160-67090

1HZ..HZJ7#

 1
28160A - BEARING, STARTER ARMATURE
90099-10119

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
90099-10215

1HZ..HZJ7#

NO.2

 1
90099-10107

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.1

 1
90099-65030

1HZ..HZJ7#

NO.1

 1
28160A - BEARING, STARTER ARMATURE
90099-10119

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.2

 1
90099-10215

1HZ..HZJ7#

NO.2

 1
90099-10107

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

NO.1

 1
90099-65030

1HZ..HZJ7#

NO.1

 1
28165 - SPRING, STARTER MAGNET SWITCH RETURN
28165-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28165-77090

1HZ..HZJ7#

 1
28175A - GASKET, MAGNET SWITCH COVER
28175-56310

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28222 - WASHER, STARTER IDLE GEAR CLUTCH
28222-77090

3B,1HZ,2LT,1PZ..BJ73,HZJ7#,LJ70,73,PZJ7#

 1
28226 - STARTER KIT, BATTERY TERMINAL
28226-17020

1HZ,1PZ..HZJ7#,PZJ7#

 1
28226-54320

1HZ..HZJ7#

 1
28226A - STARTER KIT, MOTOR TERMINAL
28226-54220

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28228A - ROLLER, STARTER CLUTCH
28228-56080

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 5
28229A - RETAINER, STARTER IDLE GEAR
28229-56080

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28235 - PLUNGER, MAGNET SWITCH
28235-17030

1HZ..HZJ7#

 1
28235-17030

3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
28251 - PINION, STARTER DRIVE
28251-67090

1HZ..HZJ7#

 1
28252 - GEAR, STARTER IDLE
28254-67090

1HZ..HZJ7#

 1
28254-77090

2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#

 1
