Toyota Land cruiser HDJ80 HEATING & AIR CONDITIONING - WATER PIPING

Manufacturers Home
Toyota
EU
LAND CRUISER
HDJ80L-GNPEXW (1990)
8716 - HEATING & AIR CONDITIONING - WATER PIPING

HDJ80L-GNPEXW (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1995

Engine 1HDT

Transmission ATM

Displacement 2500cc

Power 168 HP (125 kW)

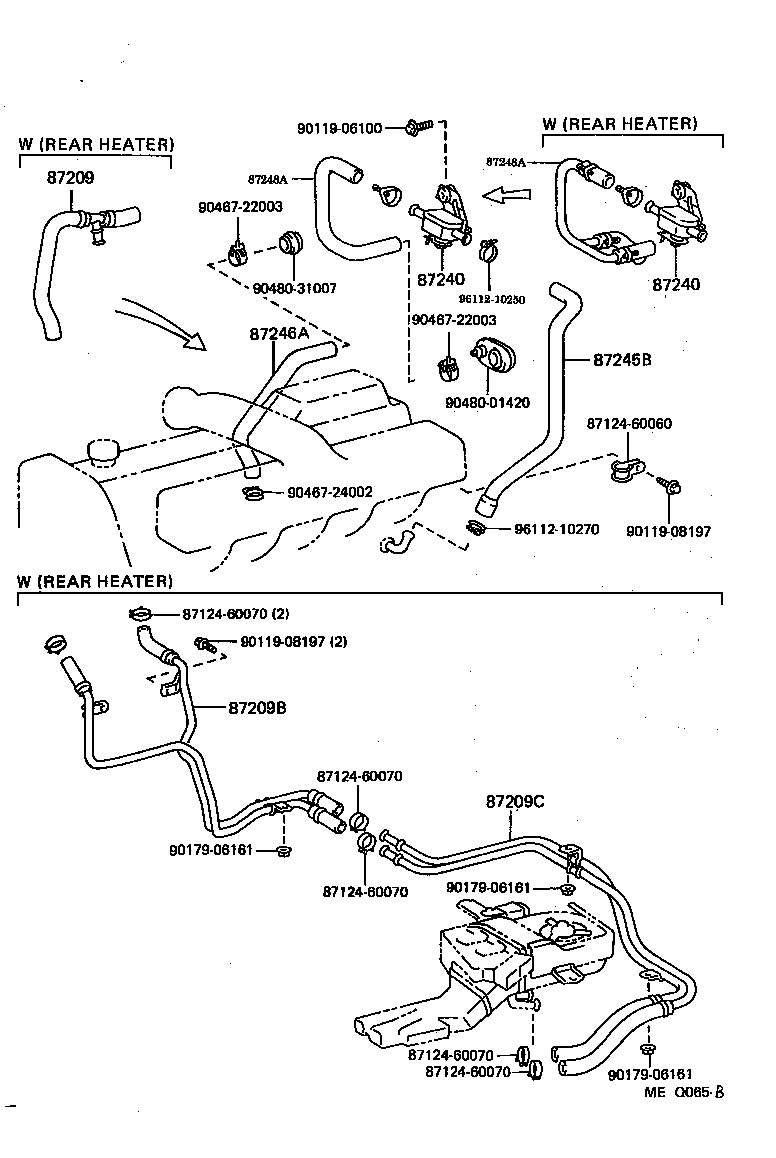

(9001-9208)HDJ80,HZJ80

Click highlighted areas on diagram

Part #	Description	Period	Qty
87209 - HOSE SUB-ASSY, WATER
87209-60150	HDJ80..VX	01/1992 - 08/1992	1
87209-60150	HDJ80..VX	01/1992 - 08/1992	1
87209-60150	HDJ80,HZJ80	01/1990 - 01/1992	1
87209-60150	HDJ80,HZJ80	01/1990 - 01/1992	1
87209-60150	HDJ80,HZJ80	08/1992 - 01/1995	1
87209-60150	HDJ80,HZJ80	08/1992 - 01/1995	1
87209B - HOSE SUB-ASSY, WATER, B
87209-60260	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60260	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60260	HDJ80..VX	08/1991 - 01/1992	1
87209-60260	HDJ80..VX	08/1991 - 01/1992	1
87209-60301	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60301	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60300	HDJ80..VX	01/1992 - 08/1992	1
87209-60300	HDJ80..VX	01/1992 - 08/1992	1
87209-60300	HDJ80,HZJ80	08/1992 - 01/1994	1
87209-60300	HDJ80,HZJ80	08/1992 - 01/1994	1
87209C - HOSE SUB-ASSY, WATER, C
87209-60270	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60270	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60270	HDJ80..VX	08/1991 - 01/1992	1
87209-60270	HDJ80..VX	08/1991 - 01/1992	1
87209-60440	HDJ80,HZJ80	08/1992 - 01/1994	1
87209-60440	HDJ80,HZJ80	08/1992 - 01/1994	1
87209-60441	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60441	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60120	HDJ80..VX	01/1992 - 08/1992	1
87209-60120	HDJ80..VX	01/1992 - 08/1992	1
87240 - VALVE ASSY, HEATER WATER
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60090	HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
87240-60090	HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
87240 - VALVE ASSY, HEATER WATER
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60090	HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
87240-60090	HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
87245B - HOSE, HEATER WATER, INLET B
87245-60110	HDJ80,HZJ80	01/1990 - 01/1992	1
87245-60110	HDJ80,HZJ80	01/1990 - 01/1992	1
87246A - HOSE, HEATER WATER, OUTLET A
87209-60150	HDJ80..VX W(REAR HEATER)	08/1992 - 01/1995	1
87209-60150	HDJ80..VX W(REAR HEATER)	08/1992 - 01/1995	1
87245-60120	HZJ80;HDJ80..ATM;HDJ80..LHD..MTM	01/1990 - 01/1995	1
87245-60120	HZJ80;HDJ80..ATM;HDJ80..LHD..MTM	01/1990 - 01/1995	1
87245-60120	HDJ80..ATM;HDJ80,HZJ80..LHD..MTM	08/1992 - 01/1995	1
87245-60120	HDJ80..ATM;HDJ80,HZJ80..LHD..MTM	08/1992 - 01/1995	1
87248A - PIPE, HEATER WATER INLET, A
87248-60480	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
87248-60480	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
87208-60380	HDJ80,HZJ80	01/1990 - 08/1992	1
87208-60380	HDJ80,HZJ80	01/1990 - 08/1992	1
87208-60370	HDJ80,HZJ80 W(REAR HEATER)	01/1990 - 08/1992	1
87208-60370	HDJ80,HZJ80 W(REAR HEATER)	01/1990 - 08/1992	1
87248A - PIPE, HEATER WATER INLET, A
87248-60480	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
87248-60480	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
87208-60380	HDJ80,HZJ80	01/1990 - 08/1992	1
87208-60380	HDJ80,HZJ80	01/1990 - 08/1992	1
87208-60370	HDJ80,HZJ80 W(REAR HEATER)	01/1990 - 08/1992	1
87208-60370	HDJ80,HZJ80 W(REAR HEATER)	01/1990 - 08/1992	1
Common parts
87124-60060
87124-60070
90119-06100
90119-08197
90179-06161
90467-22003
90467-24002
90480-01420
90480-31007
96112-10250
96112-10270

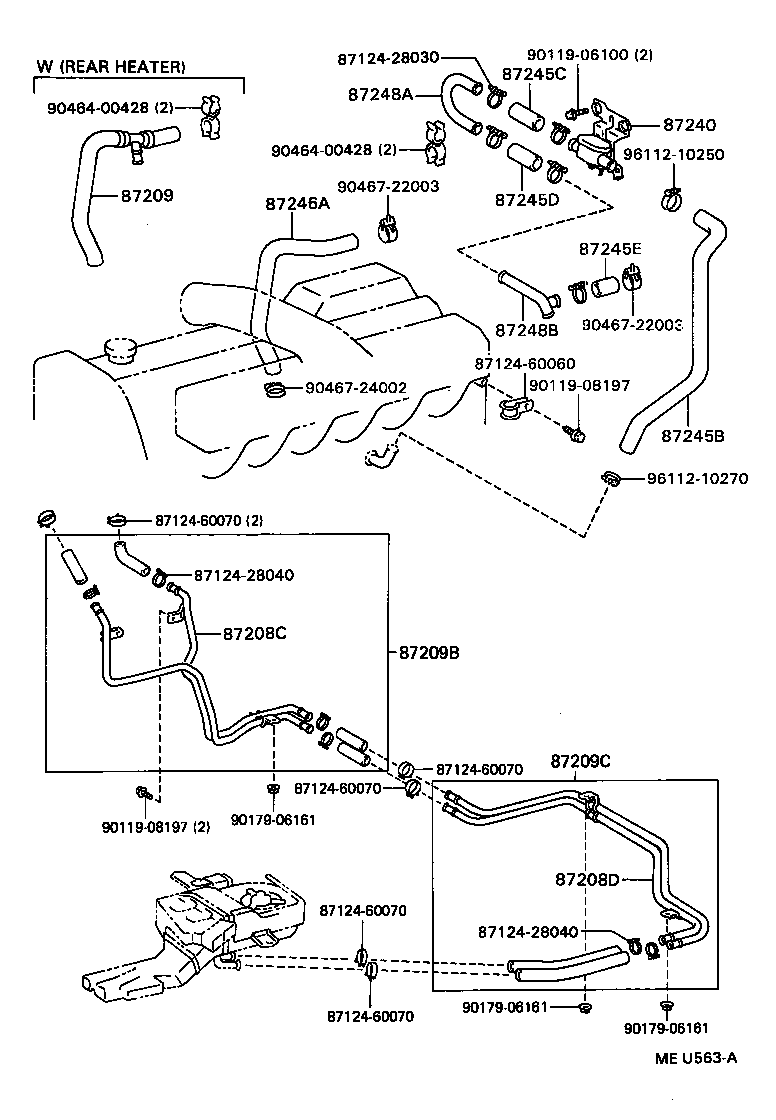

(9208-9501)HDJ80,HZJ80

Click highlighted areas on diagram

Part #	Description	Period	Qty
87208C - PIPE SUB-ASSY, HEATER WATER, C
87208-60350	HDJ80,HZJ80 W(RR HEATER)	01/1994 - 01/1995	1
87208D - PIPE SUB-ASSY, HEATER WATER, D
87208-60360	HDJ80,HZJ80 W(RR HEATER)	01/1994 - 01/1995	1
87209 - HOSE SUB-ASSY, WATER
87209-60150	HDJ80..VX	01/1992 - 08/1992	1
87209-60150	HDJ80,HZJ80	01/1990 - 01/1992	1
87209-60150	HDJ80,HZJ80	08/1992 - 01/1995	1
87209B - HOSE SUB-ASSY, WATER, B
87209-60260	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60260	HDJ80..VX	08/1991 - 01/1992	1
87209-60301	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60300	HDJ80..VX	01/1992 - 08/1992	1
87209-60300	HDJ80,HZJ80	08/1992 - 01/1994	1
87209C - HOSE SUB-ASSY, WATER, C
87209-60270	FJ80,HDJ80,HZJ80	01/1990 - 08/1991	1
87209-60270	HDJ80..VX	08/1991 - 01/1992	1
87209-60440	HDJ80,HZJ80	08/1992 - 01/1994	1
87209-60441	HDJ80,HZJ80	01/1994 - 01/1995	1
87209-60120	HDJ80..VX	01/1992 - 08/1992	1
87240 - VALVE ASSY, HEATER WATER
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60140	FZJ80,HDJ80,HZJ80..LHD	08/1992 - 01/1995	1
87240-60090	HDJ80,HZJ80..LHD	01/1990 - 08/1992	1
87245B - HOSE, HEATER WATER, INLET B
87245-60110	HDJ80,HZJ80	01/1990 - 01/1992	1
87245C - HOSE, HEATER WATER ,INLET C
99556-30100	HDJ80..LUB;HZJ80..MTM *H,L=60	01/1990 - 08/1992	1
99556-30100	HDJ80,HZJ80 *H,L=60	08/1992 - 01/1995	1
99556-30100	HDJ80,HZJ80 *H,L=60	08/1992 - 01/1995	1
87245D - HOSE, HEATER WATER, INLET D
99556-30100	FZJ80;HDJ80..LUB;HZJ80..MTM *H,L=60	01/1990 - 01/1995	1
87245E - HOSE, HEATER WATER, INLET E
99556-30065	FZJ80,HDJ80,HZJ80 *H,L=65	08/1992 - 01/1995	1
87246A - HOSE, HEATER WATER, OUTLET A
87209-60150	HDJ80..VX W(REAR HEATER)	08/1992 - 01/1995	1
87245-60120	HZJ80;HDJ80..ATM;HDJ80..LHD..MTM	01/1990 - 01/1995	1
87245-60120	HDJ80..ATM;HDJ80,HZJ80..LHD..MTM	08/1992 - 01/1995	1
87248A - PIPE, HEATER WATER INLET, A
87248-60480	FZJ80,HDJ80,HZJ80	08/1992 - 01/1995	1
87208-60380	HDJ80,HZJ80	01/1990 - 08/1992	1
87208-60370	HDJ80,HZJ80 W(REAR HEATER)	01/1990 - 08/1992	1
87248B - PIPE, HEATER WATER INLET, B
87208-60240	HDJ80,HZJ80	08/1992 - 01/1995	1
87208-60250	HDJ80,HZJ80 W(REAR HEATER)	08/1992 - 01/1995	1
Common parts
87124-28030
87124-28040
87124-60060
87124-60070
90119-06100
90119-08197
90179-06161
90464-00428
90467-22003
90467-24002
96112-10250
96112-10270
