HDJ80L-GNPEXW (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1995
Engine 1HDT
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9001- )

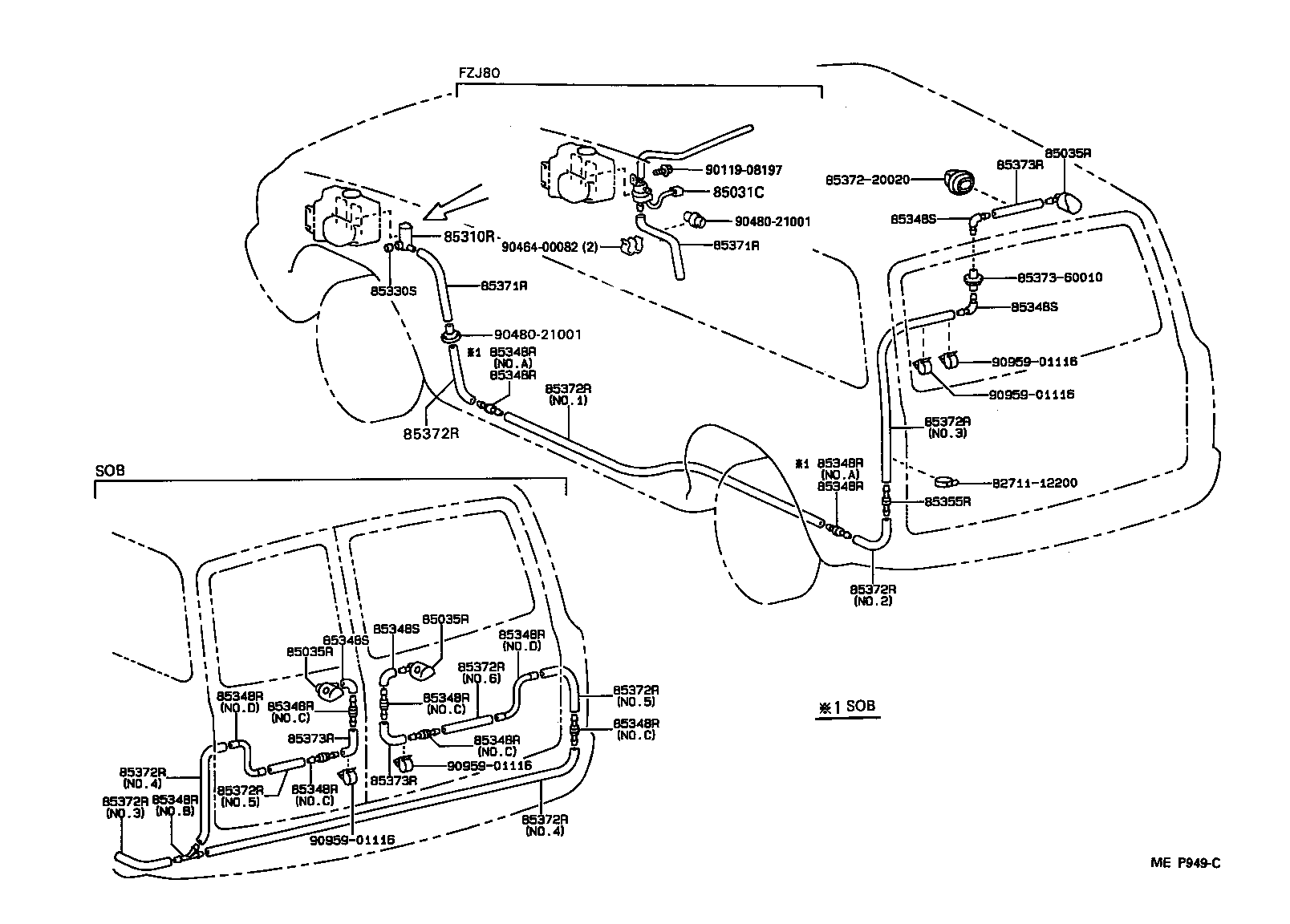

Click highlighted areas on diagram

diagram 8271112200 85031C 85035R 85035R 85035R 85310R 85330S 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348R 85348S 85348S 85348S 85348S 85355R 85371R 85371R 8537220020 85372R 85372R 85372R 85372R 85372R 85372R 85372R 85372R 85372R 85372R 8537360010 85373R 85373R 85373R 9011908197 9046400082 9048021001 9048021001 9095901116 9095901116 9095901116 9095901116
Part # Description Qty Price
85035R - NOZZLE SUB-ASSY, REAR WASHER
85391-60010

FJ80,HDJ80,HZJ80..LUB

1
85035R - NOZZLE SUB-ASSY, REAR WASHER
85391-60010

FJ80,HDJ80,HZJ80..LUB

1
85035R - NOZZLE SUB-ASSY, REAR WASHER
85391-60010

FJ80,HDJ80,HZJ80..LUB

1
85310R - MOTOR ASSY, REAR WASHER
85340-60030

FJ80,HDJ80,HZJ80..GX,VX

1
85330S - BUSH, REAR WASHER JAR
90099-32089

FJ80,HDJ80,HZJ80..GX,VX

1
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348R - JOINT, REAR WASHER HOSE, NO.1
85334-22470

FJ80,HDJ80,HZJ80..LUB

2
85348S - JOINT, REAR WASHER ELBOW, NO.1
85355-20200

FJ80,HDJ80,HZJ80..LUB

2
85348S - JOINT, REAR WASHER ELBOW, NO.1
85355-20200

FJ80,HDJ80,HZJ80..LUB

2
85348S - JOINT, REAR WASHER ELBOW, NO.1
85355-20200

FJ80,HDJ80,HZJ80..LUB

2
85348S - JOINT, REAR WASHER ELBOW, NO.1
85355-20200

FJ80,HDJ80,HZJ80..LUB

2
85355R - VALVE, REAR WASHER HOSE
85031-30010

HZJ80;FJ80,HDJ80..LUB

1
85031-90A00

FZJ80,HDJ80,HZJ80..GX,VX

1
85031-30010

FJ80,HDJ80,HZJ80

1
85371R - HOSE, REAR WASHER (FROM MOTOR TO JOINT)
90099-33029

HDJ80,HZJ80..GX,VX

*H,L=900

1
90099-33029

HDJ80,HZJ80..LUB

*H,L=900,COLD SPEC

1
85371R - HOSE, REAR WASHER (FROM MOTOR TO JOINT)
90099-33029

HDJ80,HZJ80..GX,VX

*H,L=900

1
90099-33029

HDJ80,HZJ80..LUB

*H,L=900,COLD SPEC

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85372R - HOSE, REAR WASHER (FROM JOINT TO JOINT OR NOZZLE)
90099-33683

FJ80,HDJ80,HZJ80

L=3350,NO.1

1
90446-06013

FJ80,HDJ80,HZJ80

L=450,NO.2

1
90446-06006

FJ80,HDJ80,HZJ80..LUB

NO.3

1
90099-33683

HZJ80;FJ80,HDJ80..LUB

L=3350,NO.1

1
90446-06013

HZJ80;FJ80,HDJ80..LUB

L=450,NO.2

1
90446-07001

HDJ80,HZJ80

1
90099-33683

FZJ80,HDJ80,HZJ80..GX,VX

L=3350,NO.1

1
90446-06013

FZJ80,HDJ80,HZJ80..GX,VX

L=450,NO.2

1
90446-07001

HDJ80,HZJ80..GX,VX

1
90446-06013

HDJ80,HZJ80..LUB

L=450,COLD SPEC OR W(*66)

1
90099-33683

HDJ80,HZJ80..LUB

L=3350,COLD SPEC OR W(*66)

1
90446-06006

HDJ80,HZJ80..LUB

COLD SPEC OR W(*66)

1
85373R - HOSE, REAR WASHER (FROM JOINT TO NOZZLE)
90099-33299

FJ80,HDJ80,HZJ80..LUB

L=1000

1
85373R - HOSE, REAR WASHER (FROM JOINT TO NOZZLE)
90099-33299

FJ80,HDJ80,HZJ80..LUB

L=1000

1
85373R - HOSE, REAR WASHER (FROM JOINT TO NOZZLE)
90099-33299

FJ80,HDJ80,HZJ80..LUB

L=1000

1
Common parts
82711-12200
85372-20020
85373-60010
90119-08197
90464-00082
90480-21001
90959-01116
