HDJ80L-GNPEXW (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1995
Engine 1HDT
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(9208-9501)

Click highlighted areas on diagram

diagram 8826660160 88267 88268 88279 88279 89441A 89517 89517 89540 89547A 9011908048 9011908696 9011908696 9011908A02 9011908A02 9017906036 9017906036 9165140616 9165140616 9165160818 9165160818 9165160818 9165160830 9326954010 9326954010
Part # Description Qty Price
88267 - BRACKET, SKID CONTROL COMPUTER, NO.1
88267-60020

FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
88268 - BRACKET, SKID CONTROL COMPUTER, NO.2
88268-60020

FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
88279 - GUIDE, SKID CONTROL SENSOR
88279-60010

FZJ80,HDJ80,HZJ80..GX,VX

2
88279 - GUIDE, SKID CONTROL SENSOR
88279-60010

FZJ80,HDJ80,HZJ80..GX,VX

2
89441A - SENSOR, DECELERATION
89440-60040

FZJ80,HDJ80..LHD..ATM

1
89517 - SPACER, SKID CONTROL SENSOR
89517-60010

FZJ80,HDJ80,HZJ80..GX,VX

T=0.15

1
89517-60020

FZJ80,HDJ80,HZJ80..GX,VX

T=0.25

1
89517-60030

FZJ80,HDJ80,HZJ80..GX,VX

T=0.35

1
89517 - SPACER, SKID CONTROL SENSOR
89517-60010

FZJ80,HDJ80,HZJ80..GX,VX

T=0.15

1
89517-60020

FZJ80,HDJ80,HZJ80..GX,VX

T=0.25

1
89517-60030

FZJ80,HDJ80,HZJ80..GX,VX

T=0.35

1
89540 - COMPUTER ASSY, SKID CONTROL
89541-60010

FZJ80,HDJ80,HZJ80..GX,VX

1
89547A - RELAY, SKID CONTROL W/BRACKET
89547-60010

FZJ80,HDJ80,HZJ80..GX,VX

1
Common parts
88266-60160
90119-08048
90119-08696
90119-08A02
90179-06036
91651-40616
91651-60818
91651-60830
93269-54010

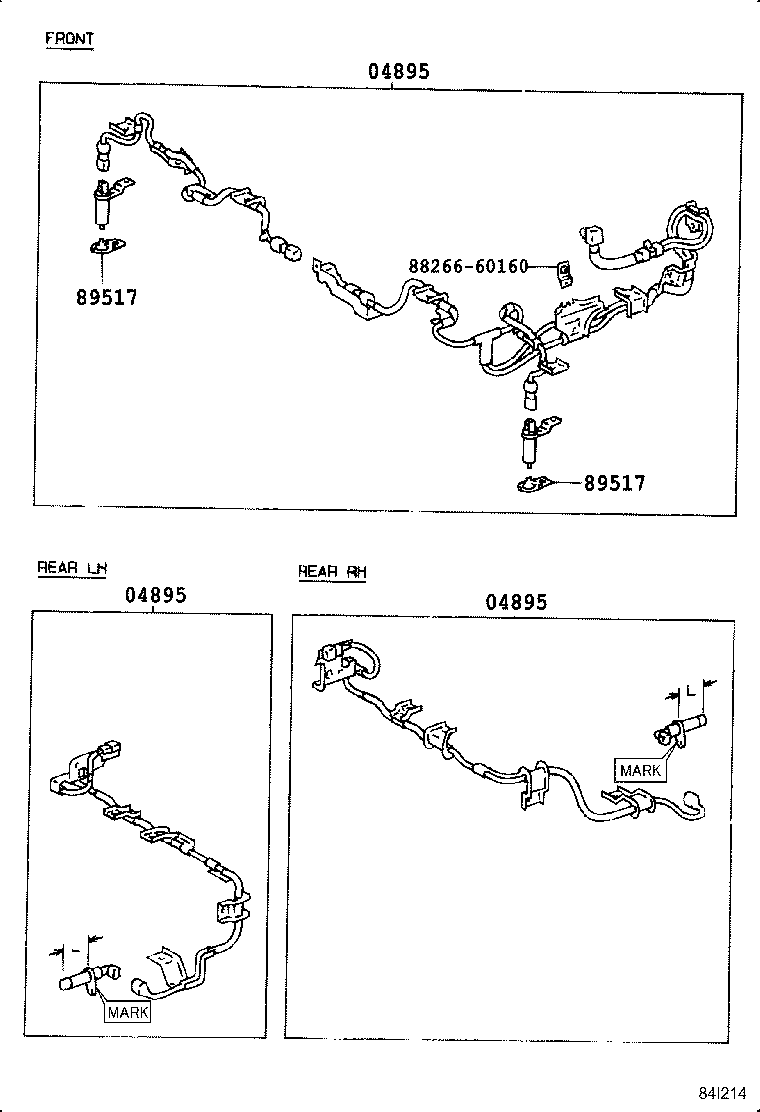

ILLUST NO. 2 OF 2(9208-9501)

Click highlighted areas on diagram

diagram 04895 04895 04895 8826660160 89517 89517
Part # Description Qty Price
04895 - SPEED SENSOR KIT, ABS
04895-60050

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60020,REAR LH YOKE L=53.1

1
04895-60020

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60010,REAR,RH YOKE L=52.6

1
04895-60011

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60012

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60030

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60020,REAR,RH YOKE L=53.1

1
04895-60040

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60010,REAR,LH YOKE L=52.6

1
04895 - SPEED SENSOR KIT, ABS
04895-60050

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60020,REAR LH YOKE L=53.1

1
04895-60020

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60010,REAR,RH YOKE L=52.6

1
04895-60011

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60012

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60030

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60020,REAR,RH YOKE L=53.1

1
04895-60040

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60010,REAR,LH YOKE L=52.6

1
04895 - SPEED SENSOR KIT, ABS
04895-60050

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60020,REAR LH YOKE L=53.1

1
04895-60020

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60010,REAR,RH YOKE L=52.6

1
04895-60011

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60012

FZJ80,HDJ80,HZJ80..GX,VX

FRONT

1
04895-60030

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89545-60020,REAR,RH YOKE L=53.1

1
04895-60040

FZJ80,HDJ80,HZJ80..GX,VX

MARK = 89546-60010,REAR,LH YOKE L=52.6

1
89517 - SPACER, SKID CONTROL SENSOR
89517-60010

FZJ80,HDJ80,HZJ80..GX,VX

T=0.15

1
89517-60020

FZJ80,HDJ80,HZJ80..GX,VX

T=0.25

1
89517-60030

FZJ80,HDJ80,HZJ80..GX,VX

T=0.35

1
89517 - SPACER, SKID CONTROL SENSOR
89517-60010

FZJ80,HDJ80,HZJ80..GX,VX

T=0.15

1
89517-60020

FZJ80,HDJ80,HZJ80..GX,VX

T=0.25

1
89517-60030

FZJ80,HDJ80,HZJ80..GX,VX

T=0.35

1
Common parts
88266-60160
