HDJ80L-GNPEXW (1990)

Toyota Land Cruiser

Production Jan 1990 - Jan 1995
Engine 1HDT
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9001- )

Click highlighted areas on diagram

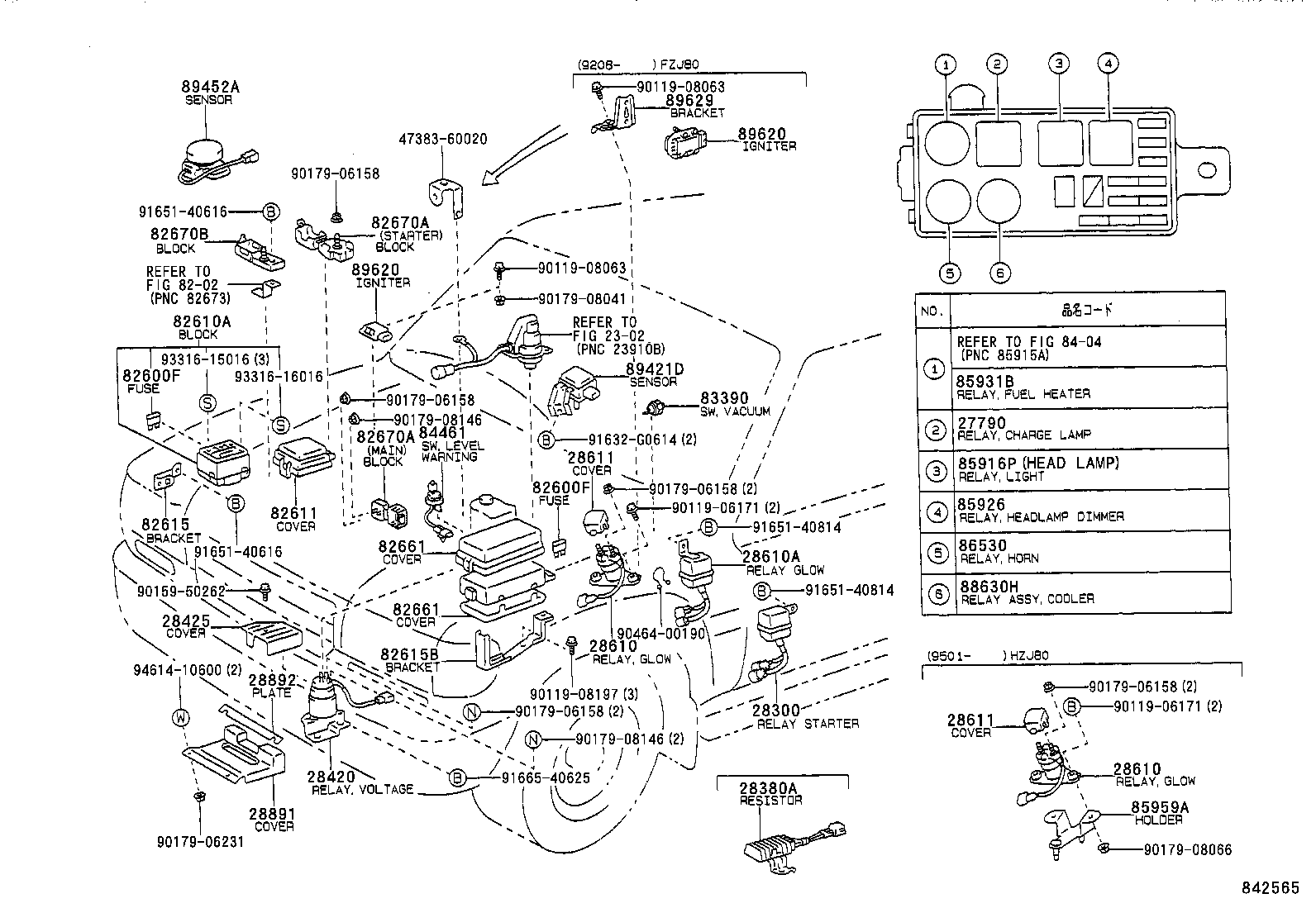

diagram 2302 27790 28300 28380A 28420 28425 28610 28610 28610A 28611 28611 28891 28892 4738360020 8202 82600F 82600F 82610A 82611 82615 82615B 82661 82661 82670A 82670A 82670B 83390 8404 84461 85916P 85926 85931B 85959A 86530 88630H 89421D 89452A 89620 89620 89629 9011906171 9011906171 9011908063 9011908063 9011908197 9015950262 9017906158 9017906158 9017906158 9017906158 9017906158 9017906231 9017908041 9017908066 9017908146 9017908146 9046400190 91632G0614 9165140616 9165140616 9165140814 9165140814 9166540625 9331615016 9331616016 9461410600
Part # Description Qty Price
28300 - RELAY ASSY, STARTER
28300-17020

1HD#,1HZ..HDJ80,HZJ80

1
28420 - RELAY ASSY, VOLTAGE CONVERTER
28420-17010

1H#..HDJ80,HZJ80

1
28425 - COVER, VOLTAGE CONVERTER RELAY
28425-17010

1HD#,1HZ..HDJ80,HZJ80

1
28610 - RELAY ASSY, INTAKE HEATER OR GLOW PLUG
28610-17010

1H#..HDJ80,HZJ80

1
28610 - RELAY ASSY, INTAKE HEATER OR GLOW PLUG
28610-17010

1H#..HDJ80,HZJ80

1
28610A - RELAY ASSY, GLOW PLUG(SUB)
28610-17020

1HDT,1HZ..HDJ80,HZJ80

1
28611 - COVER, GLOW PLUG RELAY
28611-55010

1HD#,1HZ..HDJ80,HZJ80

1
28611 - COVER, GLOW PLUG RELAY
28611-55010

1HD#,1HZ..HDJ80,HZJ80

1
28891 - COVER, BATTERY TERMINAL
28891-17010

1HD#,1HZ..HDJ80,HZJ80

1
28892 - PLATE, BATTERY TERMINAL COVER
28892-17010

1HD#,1HZ..HDJ80,HZJ80

1
82600F - FUSE, FUSE BLOCK
90982-09004

FJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

2
90982-07011

FJ80,FZJ80,HDJ80,HZJ80

30A,GREEN,COWL RELAY BLOCK

1
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,COWL RELAY BLOCK

3
90982-09003

HDJ80..VX;FJ80,FZJ80

15A,COWL RELAY BLOCK

3
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

3
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

3
90982-09003

FJ80,HDJ80,HZJ80

15A,COWL RELAY BLOCK

7
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

6
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,E/G ROOM RELAY BLOCK

1
90982-09003

HDJ80,HZJ80

15A,E/G ROOM RELAY BLOCK

5
90982-09004

HDJ80,HZJ80

20A,YELLOW,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,FUSE BLOCK

2
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,FUSE BLOCK

1
82600F - FUSE, FUSE BLOCK
90982-09004

FJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

2
90982-07011

FJ80,FZJ80,HDJ80,HZJ80

30A,GREEN,COWL RELAY BLOCK

1
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,COWL RELAY BLOCK

3
90982-09003

HDJ80..VX;FJ80,FZJ80

15A,COWL RELAY BLOCK

3
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

3
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

3
90982-09003

FJ80,HDJ80,HZJ80

15A,COWL RELAY BLOCK

7
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

6
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,E/G ROOM RELAY BLOCK

1
90982-09003

HDJ80,HZJ80

15A,E/G ROOM RELAY BLOCK

5
90982-09004

HDJ80,HZJ80

20A,YELLOW,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,FUSE BLOCK

2
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,FUSE BLOCK

1
82610A - BLOCK ASSY, FUSE
82610-60060

FJ80,FZJ80,HDJ80,HZJ80

1
82611 - COVER, FUSE BLOCK
82611-90K00

FJ80,FZJ80,HDJ80,HZJ80

1
82615 - BRACKET, FUSE
82615-60020

FJ80,FZJ80,HDJ80,HZJ80

1
82615B - BRACKET, FUSE NO.2
82615-60010

FJ80,HDJ80,HZJ80

1
82661 - COVER, RELAY BLOCK, NO.1
82662-60040

HDJ80,HZJ80

UPPER

1
82663-60010

FJ80,FZJ80,HDJ80,HZJ80

LOWER

1
82661 - COVER, RELAY BLOCK, NO.1
82662-60040

HDJ80,HZJ80

UPPER

1
82663-60010

FJ80,FZJ80,HDJ80,HZJ80

LOWER

1
82670A - BLOCK ASSY, JUNCTION, NO.1
82670-60020

HDJ80,HZJ80

MAIN

1
82670-90800

HDJ80,HZJ80

ST

1
82670A - BLOCK ASSY, JUNCTION, NO.1
82670-60020

HDJ80,HZJ80

MAIN

1
82670-90800

HDJ80,HZJ80

ST

1
82670B - BLOCK ASSY, JUNCTION, NO.2
82670-60030

HDJ80,HZJ80

1
83390 - SWITCH ASSY, VACUUM WARNING
83390-30020

HDJ80,HZJ80

1
84461 - SWITCH, LEVEL WARNING
84461-60040

HDJ80,HZJ80

1
85916P - RELAY, HEADLAMP
90987-02006

FJ80,FZJ80,HDJ80,HZJ80

1
85926 - RELAY, HEADLAMP DIMMER
85926-30020

FJ80,HDJ80,HZJ80

1
85931B - RELAY, FUEL HEATER
90987-02004

HDJ80,HZJ80

1
90987-02004

HDJ80,HZJ80

1
86530 - RELAY ASSY, HORN
90987-01003

FJ80,FZJ80,HDJ80,HZJ80

1
88630H - RELAY ASSY, COOLER
90987-02004

HDJ80..LHD..ATM..VX

1
Common parts
47383-60020
90119-06171
90119-08063
90119-08197
90159-50262
90179-06158
90179-06231
90179-08041
90179-08066
90179-08146
90464-00190
91632-G0614
91651-40616
91651-40814
91665-40625
93316-15016
93316-16016
94614-10600
Linked diagrams
2302
8202
8404

(9001-9501)LHD

Click highlighted areas on diagram

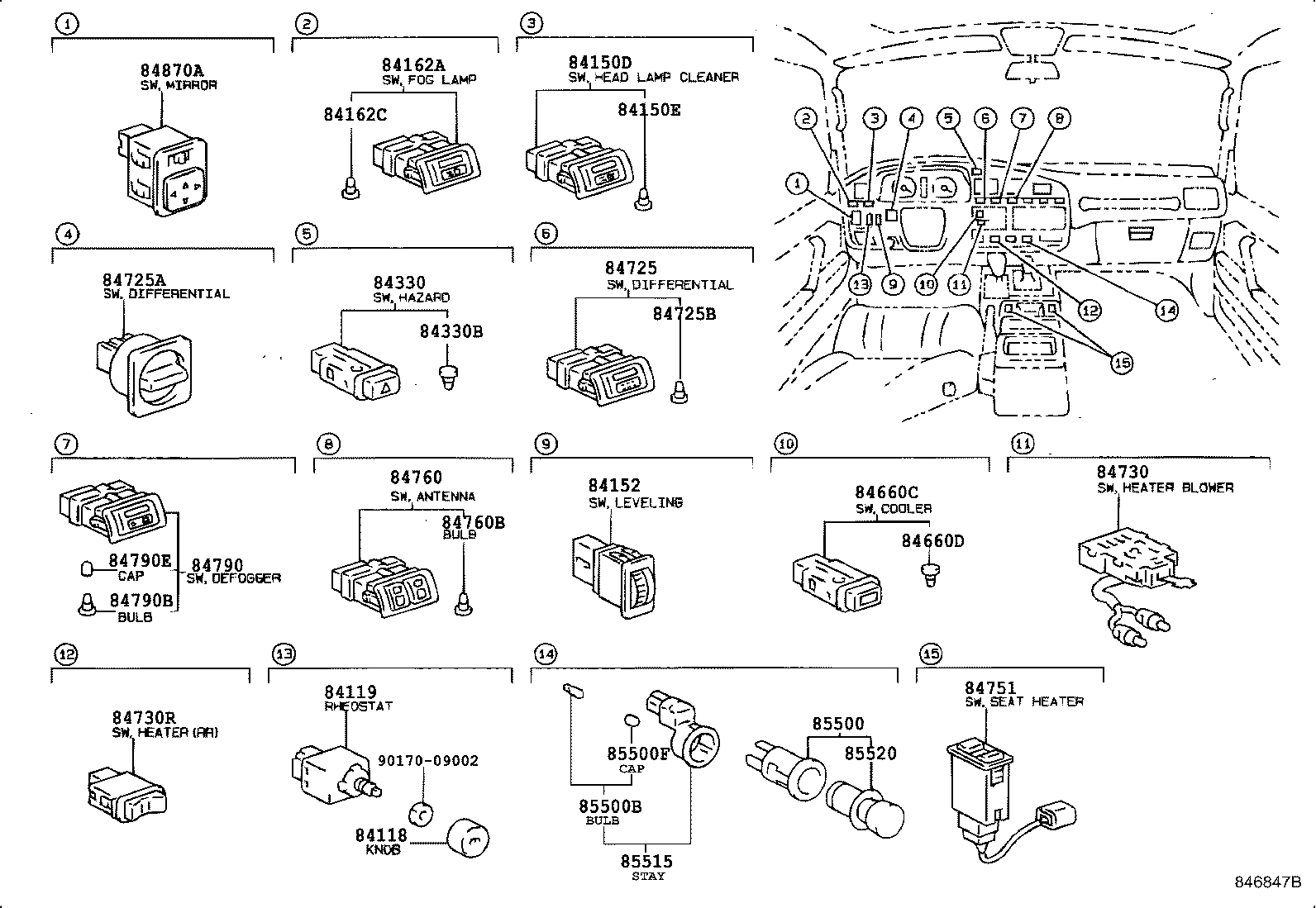

INSTRUMENT PANEL SW.

diagram 84118 84119 84150D 84150E 84152 84162A 84162C 84330 84330B 84660C 84660D 84725 84725A 84725B 84730 84730R 84751 84760 84760B 84790 84790B 84790E 84870A 85500 85500B 85500F 85515 85520 9017009002
Part # Description Qty Price
84118 - KNOB, LIGHT CONTROL RHEOSTAT
84118-22030

FJ80,FZJ80,HDJ80..VX

1
84119 - RHEOSTAT, LIGHT CONTROL
84119-60010

FJ80,FZJ80,HDJ80..VX

1
84150D - SWITCH ASSY, HEADLAMP CLEANER
84150-60010

HDJ80,HZJ80

1
84150-60010

HDJ80..LHD;HZJ80..STD

1
84150-60010

HDJ80..LHD..ATM;HDJ80..LHD..MTM..VX

1
84150E - BULB, HEADLAMP CLEANER SWITCH
84999-10320

HDJ80..LHD..ATM;HDJ80..LHD..MTM..VX

14V 0.84W

1
84999-10320

HDJ80..LHD;HZJ80..STD

14V 0.84W

1
84999-10320

HDJ80,HZJ80

14V 0.84W

1
84152 - SWITCH, HEADLAMP LEVELING
84152-60010

HDJ80..LHD;HZJ80..SOB..GX

1
84152-60010

HDJ80,HZJ80..LHD

1
84152-60010

HDJ80..LHD;HZJ80..SOB..GX

1
84152-60010

HDJ80..LHD

1
84162A - SWITCH, REAR FOG LAMP
84160-60040

FJ80,FZJ80,HDJ80,HZJ80

1
84162C - BULB (FOR REAR FOG LAMP SWITCH)
84999-10320

FJ80,FZJ80,HDJ80,HZJ80

14V 0.84W

1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84332-20260

FJ80,FZJ80,HDJ80,HZJ80

1
84332-60190

FJ80,HDJ80,HZJ80

1
84330B - BULB, HAZARD WARNING SIGNAL SWITCH
84999-10320

FJ80,HDJ80,HZJ80

14V 0.84W

1
84725 - SWITCH, CENTER DIFFERENTIAL LOCK
84725-60010

FJ80,FZJ80,HDJ80,HZJ80

1
84725A - SWITCH, DIFFERENTIAL LOCK
84725-60020

FJ80,HDJ80,HZJ80

1
84725-60020

FZJ80,HDJ80,HZJ80

1
84730R - SWITCH ASSY, HEATER BLOWER
84730-60030

FJ80,HDJ80,HZJ80

1
84730-60030

HDJ80,HZJ80

1
84730-60030

HDJ80..VX

1
84730-60030

FJ80,HDJ80..VX

1
84751 - SWITCH, SEAT HEATER
84751-60010

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

RH

1
84751-60020

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

LH

1
84760 - SWITCH ASSY, ANTENNA
84760-60010

FJ80,HDJ80,HZJ80..GX,VX

1
84760-60010

FJ80,HDJ80,HZJ80

1
84760-60010

FZJ80,HDJ80,HZJ80..GX,VX

1
84760B - BULB, ANTENNA SWITCH
84999-10410

FZJ80,HDJ80,HZJ80..GX,VX

2
84999-10410

FJ80,HDJ80,HZJ80

2
84999-10410

FJ80,HDJ80,HZJ80..GX,VX

2
84790 - SWITCH ASSY, REAR WINDOW DEFOGGER
84790-60010

FJ80,HDJ80,HZJ80

1
84790-60010

HDJ80,HZJ80

1
84790B - BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84999-10320

HDJ80,HZJ80

14V 0.84W

2
84790E - CAP, BULB(FOR REAR WINDOW DEFOGGER SWITCH)
84998-10290

FZJ80,HDJ80,HZJ80

1
84870A - SWITCH ASSY, OUTER MIRROR
84870-20050

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

1
85500 - LIGHTER ASSY, CIGARETTE
85500-17040

FZJ80,HDJ80,HZJ80

1
85500-30440

FJ80,FZJ80,HDJ80,HZJ80

1
85500B - BULB, CIGARETTE LIGHTER
84999-10250

FJ80,FZJ80,HDJ80,HZJ80

14V 1.4W

1
85500F - CAP, CIGARETTE LIGHTER BULB
84998-10550

FJ80,FZJ80,HDJ80,HZJ80

1
84998-10550

FZJ80,HDJ80,HZJ80

1
85515 - STAY, CIGARETTE LIGHTER BEZEL
85515-22010

FJ80,FZJ80,HDJ80,HZJ80

1
85520 - KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER
85520-20080

FZJ80,HDJ80,HZJ80

1
85520-30190

FJ80,FZJ80,HDJ80,HZJ80

1
Common parts
90170-09002

(9001- )HDJ80,HZJ80

Click highlighted areas on diagram

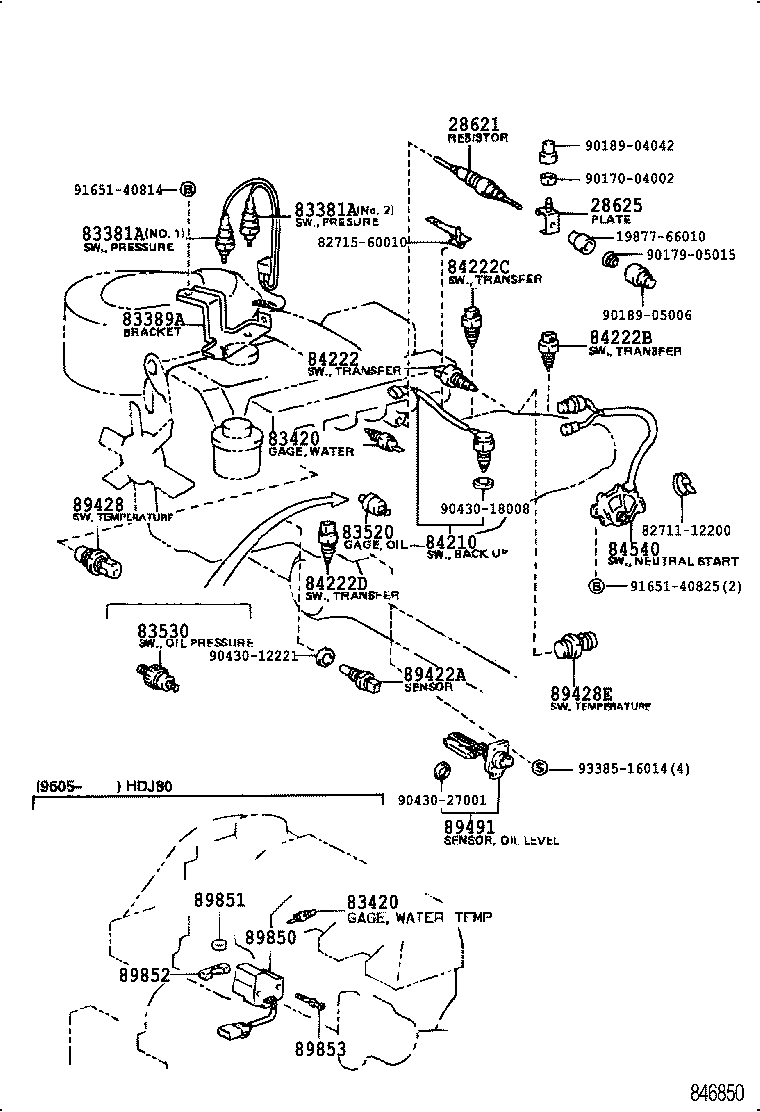

E/G,T/M,T/F & FR DIFF

diagram 1987766010 28621 28625 8271112200 8271560010 83381A 83381A 83389A 83420 83420 83520 83530 84210 84222 84222B 84222C 84222D 84540 89422A 89428 89428E 89491 89850 89851 89852 89853 9017004002 9017905015 9018904042 9018905006 9043012221 9043018008 9043027001 9165140814 9165140825 9338516014
Part # Description Qty Price
28621 - RESISTOR, GLOW PLUG
28621-68010

1HDT,1HZ..HDJ80,HZJ80

1
28625 - PLATE, GLOW PLUG RESISTOR
28625-68040

1H#..HDJ80,HZJ80

1
83381A - SWITCH, PRESSURE
83381-60040

HDJ80

NO.2

1
83381-16050

HDJ80

NO.1

1
83381-16050

HDJ80

NO.1

1
83381-60040

HDJ80

NO.2

1
83381-60080

HDJ80

1
83381A - SWITCH, PRESSURE
83381-60040

HDJ80

NO.2

1
83381-16050

HDJ80

NO.1

1
83381-16050

HDJ80

NO.1

1
83381-60040

HDJ80

NO.2

1
83381-60080

HDJ80

1
83389A - BRACKET, PRESSURE SWITCH
83389-60050

HDJ80

1
83389-60050

HDJ80

1
83420 - GAGE ASSY, WATER TEMPERATURE SENDER
83420-20020

FJ80,HDJ80,HZJ80

1
83420 - GAGE ASSY, WATER TEMPERATURE SENDER
83420-20020

FJ80,HDJ80,HZJ80

1
83520 - GAGE ASSY,OIL PRESSURE SENDER
83520-60011

FJ80,HDJ80,HZJ80..GX,VX

1
83520-60010

FJ80,HDJ80,HZJ80..GX,VX

1
84222 - SWITCH, TRANSFER INDICATOR, NO.1
84222-12010

FJ80,HDJ80,HZJ80

1
84222B - SWITCH, TRANSFER INDICATOR, NO.2
84222-60080

FJ80,HDJ80,HZJ80..ATM

1
84222C - SWITCH, TRANSFER INDICATOR, NO.3
84222-12010

FJ80,HDJ80,HZJ80

1
84222D - SWITCH, TRANSFER INDICATOR, NO.4
84222-12010

FJ80,HDJ80,HZJ80

2
84222-12010

FZJ80,HDJ80,HZJ80

2
84540 - SWITCH ASSY, NEUTRAL START
84540-60010

FJ80,FZJ80,HDJ80,HZJ80..ATM

1
84540-60010

FZJ80,HDJ80..ATM

1
89422A - SENSOR, WATER TEMPERATURE
89422-20010

HDJ80,HZJ80

1
89428 - SWITCH, TEMPERATURE DETECT, NO.2
89428-36030

HDJ80..ATM

1
89428E - SWITCH, TEMPERATURE, NO.2 (FOR TRANSMISSION)
89428-26030

FZJ80,HDJ80..ATM

1
89428-26030

FJ80,HDJ80,HZJ80..ATM

1
89491 - SENSOR, ENGINE OIL LEVEL
89491-36080

HDJ80,HZJ80

1
Common parts
19877-66010
82711-12200
82715-60010
90170-04002
90179-05015
90189-04042
90189-05006
90430-12221
90430-18008
90430-27001
91651-40814
91651-40825
93385-16014

(9001- )LHD

Click highlighted areas on diagram

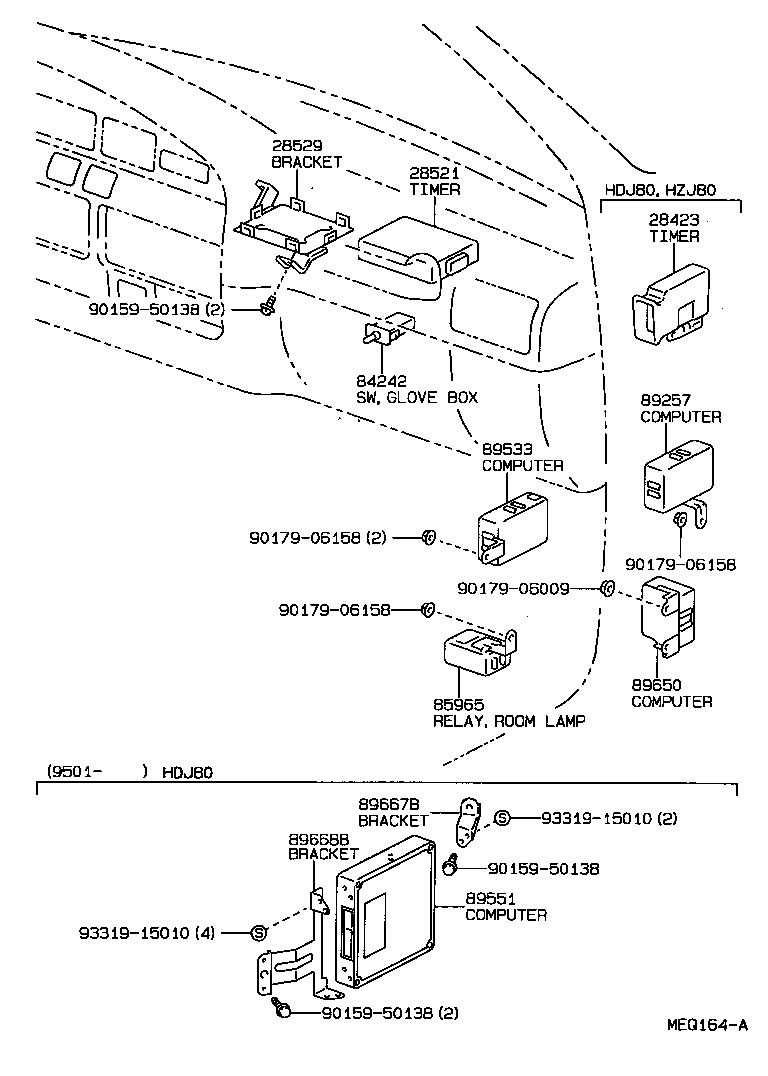

RH COWL RELAY

diagram 28423 28521 28529 84242 85965 89257 89533 89551 89650 89667B 89668B 9015950138 9015950138 9015950138 9017906009 9017906158 9017906158 9017906158 9331915010 9331915010
Part # Description Qty Price
28423 - TIMER, VOLTAGE CONVERTER
28423-17010

1H#..HDJ80,HZJ80..LHD

1
28521 - TIMER, PREHEATING
28521-17080

1HDT..HDJ80

1
28521-17150

1HDT..HDJ80

1
28529 - BRACKET, PREHEATING TIMER, NO.1
28529-17030

1H#..HDJ80,HZJ80..LHD

1
84242 - SWITCH, GLOVE BOX LAMP
84242-20030

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

1
85965 - RELAY, ROOM LAMP CONTROL
85965-60010

FJ80,FZJ80,HDJ80..VX

1
89533 - COMPUTER, 4 WHEEL DRIVE CONTROL
89533-60030

FJ80,HDJ80,HZJ80..LHD

1
89533-60030

FZJ80,HDJ80,HZJ80..LHD

1
89650 - COMPUTER ASSY, POWER STEERING
89650-60020

HDJ80..LHD..VX

1
Common parts
90159-50138
90179-06009
90179-06158
93319-15010

(9001- )LHD

Click highlighted areas on diagram

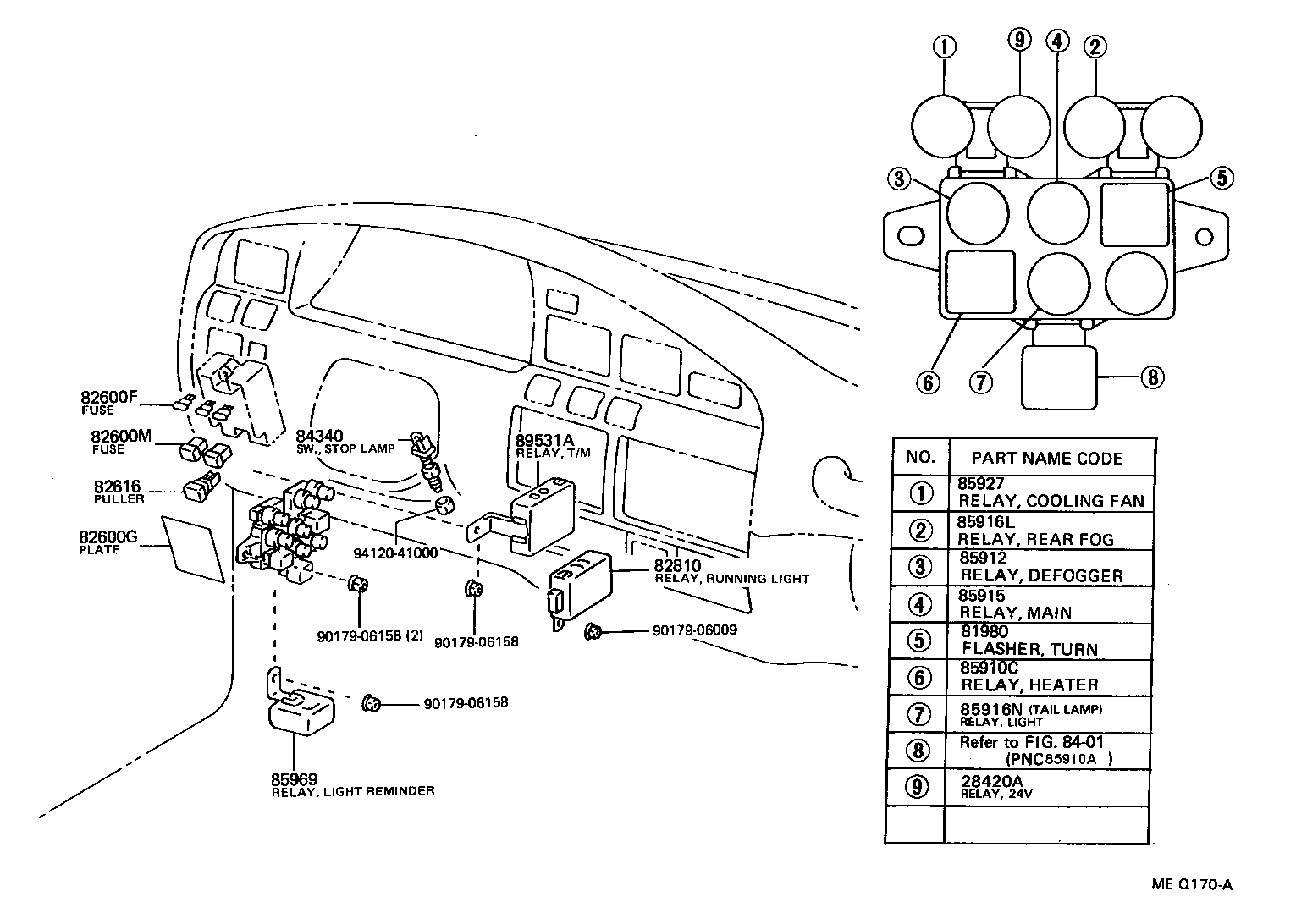

LH COWL RELAY

diagram 28420A 81980 82600F 82600G 82600M 82616 82810 8401 84340 85910C 85912 85915 85916L 85916N 85927 85969 89531A 9017906009 9017906158 9017906158 9017906158 9412041000
Part # Description Qty Price
28420A - RELAY, 24V HOLD WARNING
90987-02004

1HD#,1HZ..HDJ80,HZJ80

1
81980 - FLASHER ASSY, TURN SIGNAL
81980-12070

FJ80,HDJ80,HZJ80

1
82600F - FUSE, FUSE BLOCK
90982-09004

FJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

2
90982-07011

FJ80,FZJ80,HDJ80,HZJ80

30A,GREEN,COWL RELAY BLOCK

1
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,COWL RELAY BLOCK

3
90982-09003

HDJ80..VX;FJ80,FZJ80

15A,COWL RELAY BLOCK

3
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

3
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,COWL RELAY BLOCK

3
90982-09003

FJ80,HDJ80,HZJ80

15A,COWL RELAY BLOCK

7
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,COWL RELAY BLOCK

6
90982-09005

FJ80,FZJ80,HDJ80,HZJ80

7.5A,E/G ROOM RELAY BLOCK

1
90982-09003

HDJ80,HZJ80

15A,E/G ROOM RELAY BLOCK

5
90982-09004

HDJ80,HZJ80

20A,YELLOW,E/G ROOM RELAY BLOCK

1
90982-09002

FJ80,FZJ80,HDJ80,HZJ80

10A,FUSE BLOCK

2
90982-09004

FJ80,FZJ80,HDJ80,HZJ80

20A,YELLOW,FUSE BLOCK

1
82600G - PLATE, CAUTION(FOR FUSE)
82683-60020

FJ80,FZJ80,HDJ80,HZJ80

1
82600M - FUSE, MEDIUM CURRENT
90982-10001

FJ80,FZJ80,HDJ80,HZJ80

30A,PINK

2
82616 - PULLER, FUSE
82616-12010

FJ80,FZJ80,HDJ80,HZJ80

1
82810 - RELAY ASSY, RUNNING LIGHT
82810-60010

FJ80,HDJ80,HZJ80..LHD

NORWAY SPEC

1
82810-60010

HDJ80..LHD..VX

NORWAY SPEC OR ICELAND SPEC

1
82810-60011

HDJ80..LHD..VX

NORWAY SPEC OR ICELAND SPEC

1
84340 - SWITCH ASSY, STOP LAMP
84340-32050

FJ80,HDJ80,HZJ80

1
84340-32090

FZJ80,HDJ80,HZJ80

1
84340-32090

FJ80,HDJ80,HZJ80

1
84340-30030

FJ80,HDJ80,HZJ80

1
85910C - RELAY ASSY (FOR HEATER BLOWER MOTOR)
90987-04002

FJ80,FZJ80,HDJ80,HZJ80

1
85912 - RELAY, DEFOGGER
90987-02004

FJ80,FZJ80,HDJ80,HZJ80

1
85915 - RELAY, MAIN
90987-02004

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

1
85916L - RELAY, REAR FOG LAMP
90987-02004

FJ80,FZJ80,HDJ80,HZJ80

1
85916N - RELAY, TAIL LAMP
90987-01003

FJ80,FZJ80,HDJ80,HZJ80

1
85927 - RELAY, COOLING FAN
88630-60040

HDJ80..VX

SINGLE DEALER OPT

1
88630-60040

FJ80,HDJ80..LHD..VX

SINGLE DEALER OPT

1
85969 - RELAY, LIGHT REMINDER
85969-60010

FJ80,FZJ80,HDJ80,HZJ80

1
89531A - RELAY, TRANSMISSION CONTROL
89531-60010

FJ80,HDJ80,HZJ80

1
Common parts
90179-06009
90179-06158
94120-41000
Linked diagrams
8401

(9001- )

Click highlighted areas on diagram

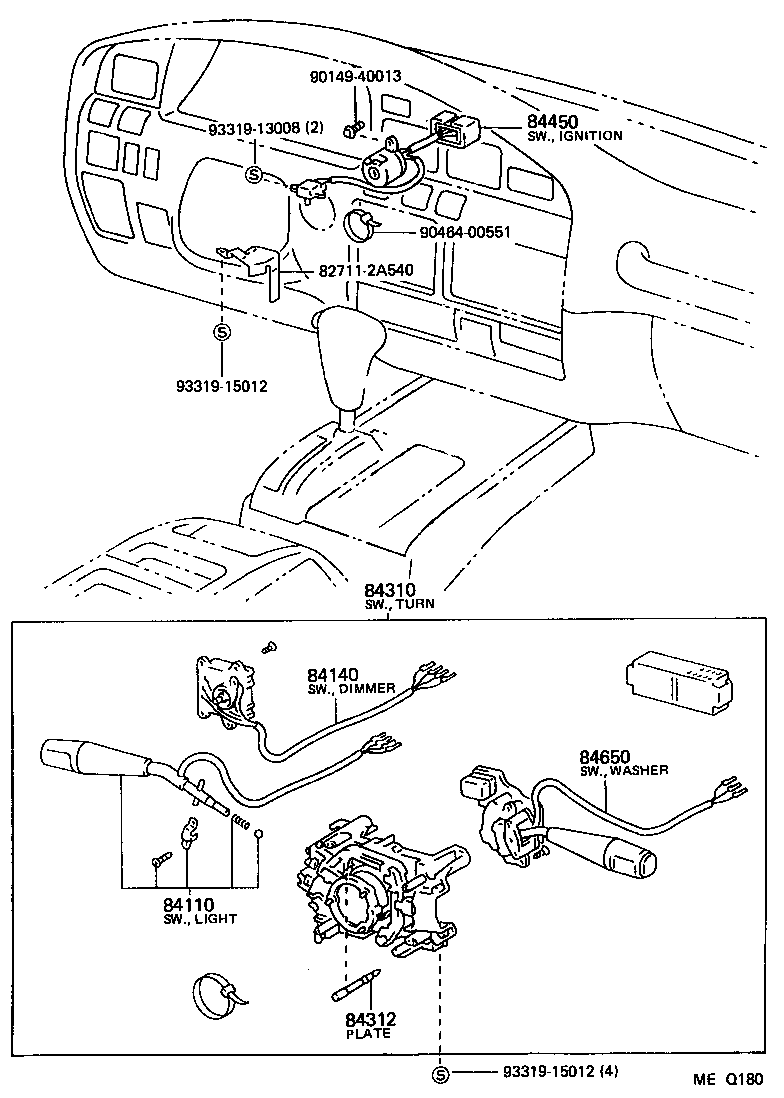

IGNITION SW. & COMBINATION SW.

diagram 827112A540 84110 84140 84310 84312 84450 84650 9014940013 9046400551 9331913008 9331915012 9331915012
Part # Description Qty Price
84110 - SWITCH ASSY, LIGHT CONTROL, NO.1
84112-69395

FZJ80,HDJ80,HZJ80..LHD

1
84112-69395

FJ80,HDJ80,HZJ80..LHD

1
84112-69465

FZJ80,HDJ80,HZJ80..LHD

1
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-60160

FJ80,FZJ80,HDJ80,HZJ80..LHD

1
84310 - SWITCH ASSY, TURN SIGNAL
84310-6A030

FJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84310-6A100

FJ80,FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84312 - PLATE, HORN CONTACT
84312-12040

FJ80,FZJ80,HDJ80,HZJ80

1
84450 - SWITCH ASSY, IGNITION OR STARTER
84450-60180

FJ80,FZJ80,HDJ80..VX

1
84450-60180

FZJ80,HDJ80,HZJ80..GX,VX

W(POWER WINDOW)

1
84650 - SWITCH ASSY, WINDSHIELD WIPER
84652-60700

FJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84652-60730

FJ80,FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
Common parts
82711-2A540
90149-40013
90464-00551
93319-13008
93319-15012

(9001- )

Click highlighted areas on diagram

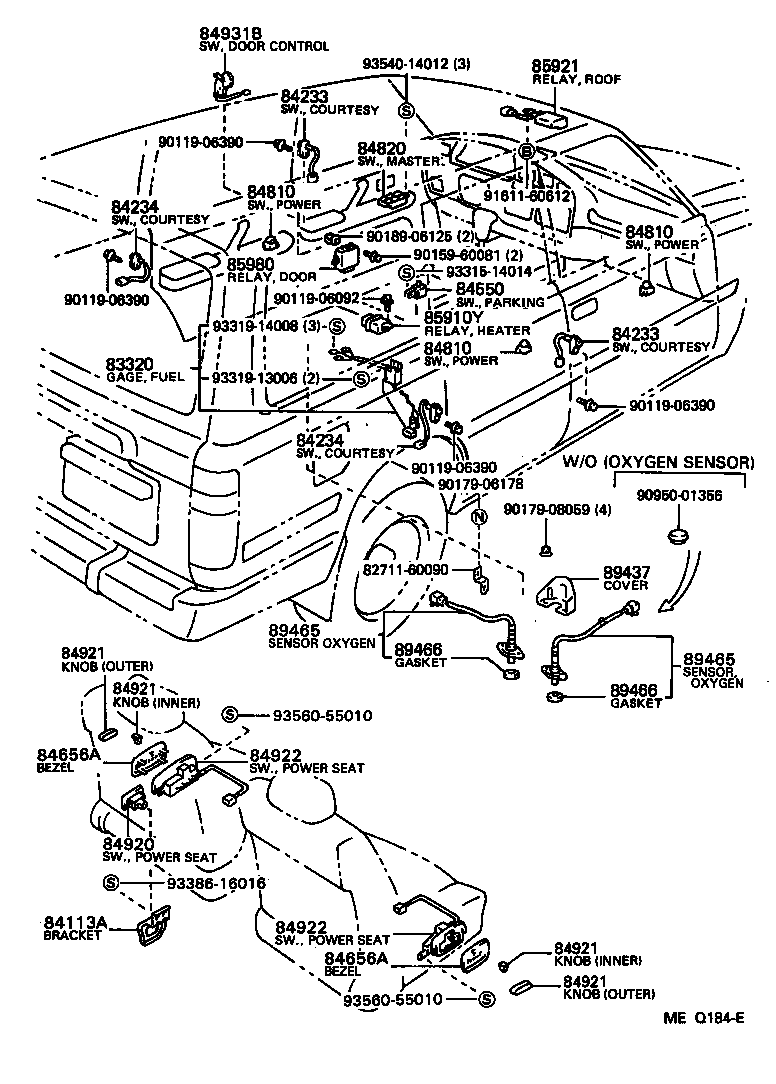

DOOR,ROOF,FLOOR SW.

diagram 8271160090 83320 84113A 84233 84233 84234 84234 84550 84656A 84656A 84810 84810 84810 84820 84920 84921 84921 84921 84921 84922 84922 84931B 85910Y 85921 85980 89437 89465 89465 89466 89466 9011906092 9011906390 9011906390 9011906390 9011906390 9015960081 9017906178 9017908059 9018906125 9095001356 9161160612 9331514014 9331913006 9331914008 9338616016 9354014012 9356055010 9356055010
Part # Description Qty Price
83320 - GAGE ASSY, FUEL SENDER
83320-69085

HDJ80,HZJ80..GX,VX

1
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-32070

FZJ80,HDJ80,HZJ80

2
84231-12070

FZJ80,HDJ80,HZJ80

2
84231-24010

FJ80,HDJ80,HZJ80

2
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-32070

FZJ80,HDJ80,HZJ80

2
84231-12070

FZJ80,HDJ80,HZJ80

2
84231-24010

FJ80,HDJ80,HZJ80

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-12070

FZJ80,HDJ80,HZJ80

2
84231-24010

FJ80,HDJ80,HZJ80

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-12070

FZJ80,HDJ80,HZJ80

2
84231-24010

FJ80,HDJ80,HZJ80

2
84550 - SWITCH ASSY, PARKING BRAKE
84550-12060

FJ80,HDJ80,HZJ80

1
84656A - BEZEL, SWITCH
84656-33010B3

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,RH

1
84656-60010B0

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,LH

1
84656A - BEZEL, SWITCH
84656-33010B3

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,RH

1
84656-60010B0

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,LH

1
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

3
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

3
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-32070

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

3
84820 - MASTER SWITCH ASSY, POWER WINDOW REGULATOR
84820-32150

FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84820-32150

FJ80,FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84920 - SWITCH ASSY, POWER SEAT
84920-6002006

FZJ80,HDJ80..LHD..VX

SABLE,TRIM4#

1
84920-6002003

FJ80,FZJ80,HDJ80..LHD..VX

BLUISH GRAY,TRIM1#

1
84920-6002006

FJ80,FZJ80,HDJ80..LHD..VX

SABLE,TRIM4#

1
84921 - KNOB, POWER SEAT SWITCH
84921-2203006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,LH

1
84921-2202006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,RH

1
84921-2201006

FZJ80,HDJ80..VX

SABLE,TRIM4#,INNER

2
84921 - KNOB, POWER SEAT SWITCH
84921-2203006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,LH

1
84921-2202006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,RH

1
84921-2201006

FZJ80,HDJ80..VX

SABLE,TRIM4#,INNER

2
84921 - KNOB, POWER SEAT SWITCH
84921-2203006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,LH

1
84921-2202006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,RH

1
84921-2201006

FZJ80,HDJ80..VX

SABLE,TRIM4#,INNER

2
84921 - KNOB, POWER SEAT SWITCH
84921-2203006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,LH

1
84921-2202006

FZJ80,HDJ80..VX

SABLE,TRIM4#,OUTER,RH

1
84921-2201006

FZJ80,HDJ80..VX

SABLE,TRIM4#,INNER

2
84922 - SWITCH, FRONT POWER SEAT
84922-60020B0

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,LH

1
84922 - SWITCH, FRONT POWER SEAT
84922-60020B0

FZJ80,HDJ80..LHD..VX

BLUEISH GRAY,TRIM1#,4#,LH

1
84931B - SWITCH, DOOR CONTROL
84931-60020

FJ80,FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
84931-60020

FZJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
85910Y - RELAY, REAR HEATER
88630-14010

FJ80,FZJ80,HDJ80,HZJ80

1
85921 - RELAY, SLIDING ROOF CONTROL
85921-60010

FJ80,FZJ80,HDJ80,HZJ80..GX,VX

1
85980 - RELAY ASSY, DOOR CONTROL
85980-60020

FJ80,HDJ80,HZJ80..LHD..(GX,VX)

1
Common parts
82711-60090
90119-06092
90119-06390
90159-60081
90179-06178
90179-08059
90189-06125
90950-01356
91611-60612
93315-14014
93319-13006
93319-14008
93386-16016
93540-14012
93560-55010

(9001- )

Click highlighted areas on diagram

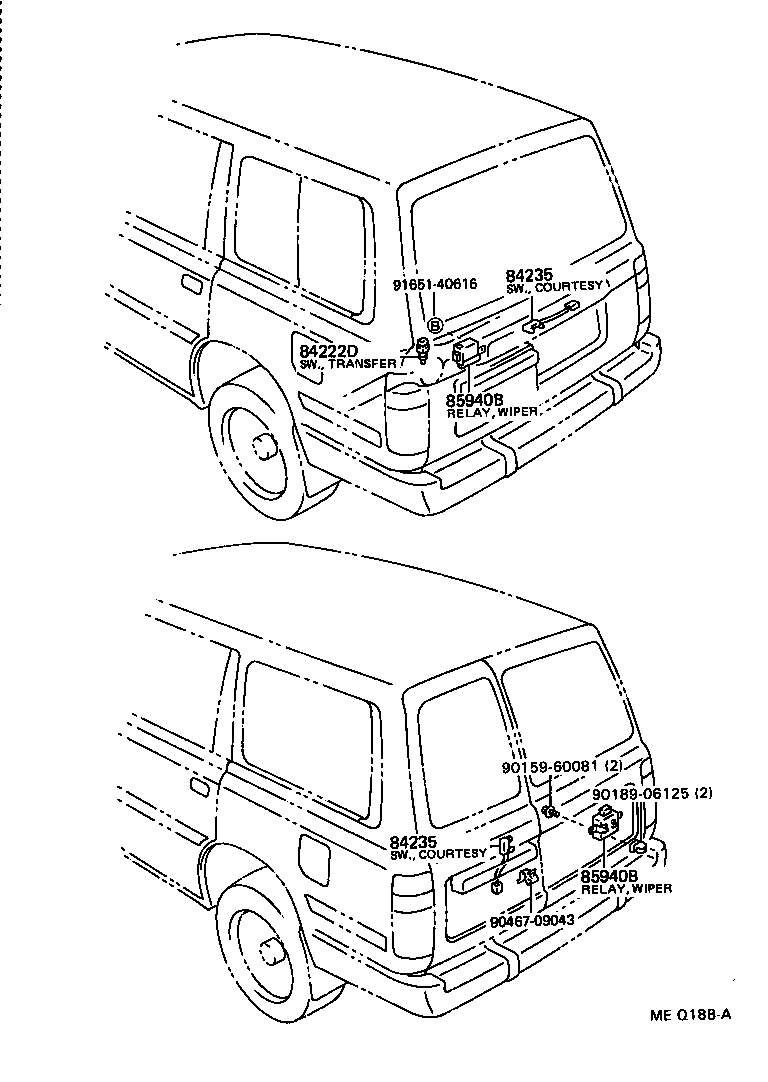

BACK DOOR SW.

diagram 84222D 84235 84235 85940B 85940B 9015960081 9018906125 9046709043 9165140616
Part # Description Qty Price
84222D - SWITCH, TRANSFER INDICATOR, NO.4
84222-12010

FJ80,HDJ80,HZJ80

2
84222-12010

FZJ80,HDJ80,HZJ80

2
85940B - RELAY ASSY, REAR WIPER
85940-60020

FJ80,FZJ80,HDJ80,HZJ80..LUB

1
85940B - RELAY ASSY, REAR WIPER
85940-60020

FJ80,FZJ80,HDJ80,HZJ80..LUB

1
Common parts
90159-60081
90189-06125
90467-09043
91651-40616
