FJ62LG-MZV (1984)

Toyota Land Cruiser

Production Nov 1984 - Aug 1987
Engine 3F
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

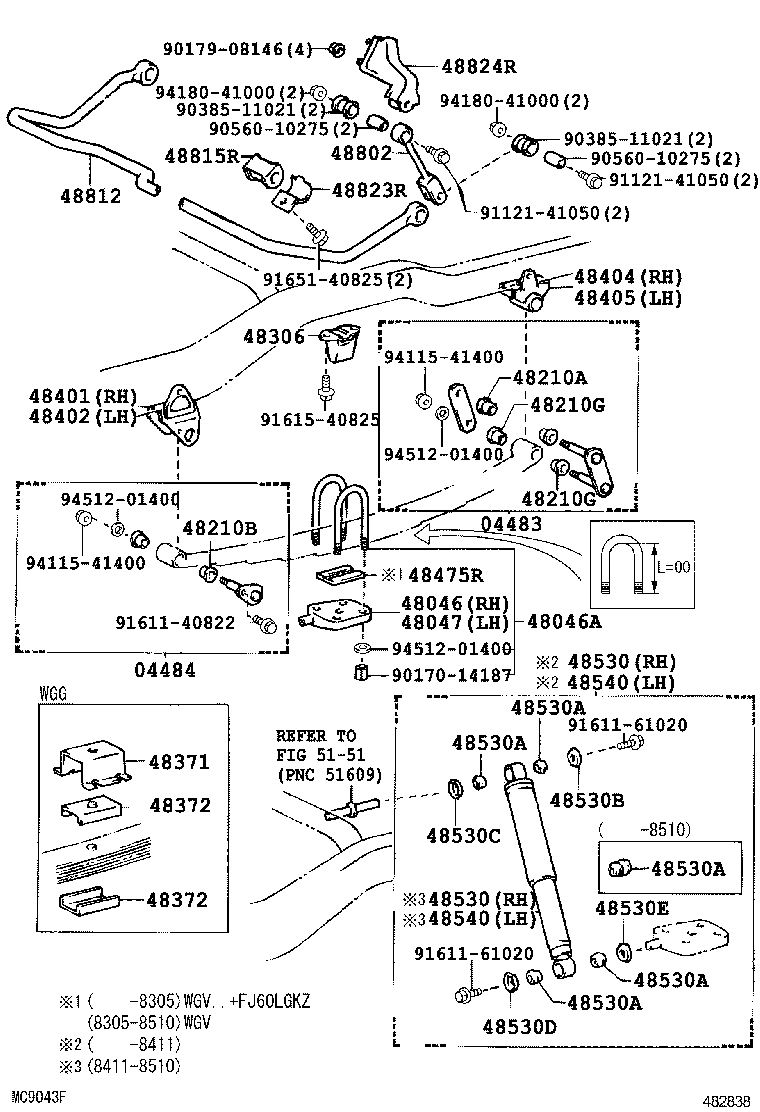

(8008-8510)

Click highlighted areas on diagram

diagram 04483 04484 48046 48046A 48047 48210A 48210B 48210G 48210G 48306 48371 48372 48372 48401 48402 48404 48405 48475R 48530 48530 48530A 48530A 48530A 48530A 48530A 48530B 48530C 48530D 48530E 48540 48540 48802 48812 48815R 48823R 48824R 5151 9017014187 9017908146 9038511021 9038511021 9056010275 9056010275 9112141050 9112141050 9161140822 9161161020 9161161020 9161540825 9165140825 9411541400 9411541400 9418041000 9418041000 9451201400 9451201400 9451201400
Part # Description Qty Price
04483 - SHACKLE KIT, REAR SPRING
04483-60050

BJ60,FJ6#,HJ6#

2
04484 - PIN KIT, REAR SPRING
04482-60040

BJ60,FJ6#,HJ6#

2
48046 - SEAT SUB-ASSY, SPRING U BOLT, RH
48046-60051

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48046-60051

FJ62,HJ6#..WGG

1
48046A - BOLT, U(FOR REAR SPRING)
90118-14210

FJ62,HJ6#..WGG

L=200,L=200

4
90118-14110

FJ62,HJ6#..WGG

L=205,W/DISTANCE PLATE

2
90117-14180

FJ62,HJ61..WGG;HJ60..MTM..WGG;HJ60..4FC..EUR

L=205,L=205,W/DISTANCE PLATE

2
48047 - SEAT SUB-ASSY, SPRING U BOLT, LH
48047-60051

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48047-60051

FJ62,HJ6#..WGG

1
48210A - BUSH(FOR REAR SPRING SHACKLE UPPER)
90389-18002

BJ60,FJ6#,HJ6#

4
48210B - BUSH(FOR REAR SPRING PIN)
90389-18002

BJ60,FJ6#,HJ6#

4
48210G - BUSH(FOR REAR SPRING SHACKLE LOWER)
90389-18002

BJ60,FJ6#,HJ6#

4
48210G - BUSH(FOR REAR SPRING SHACKLE LOWER)
90389-18002

BJ60,FJ6#,HJ6#

4
48306 - BUMPER SUB-ASSY, REAR SPRING
48306-60050

FJ62,HJ6#..WGG

W/10R15-6 TIRE

2
48306-60030

BJ60,FJ6#,HJ6#

2
48371 - RETAINER, REAR SPRING PAD
48371-60040

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/DISTANCE PLATE

2
48371-60030

FJ62,HJ6#..WGG

2
48371-60040

FJ62,HJ6#..WGG

W/DISTANCE PLATE

2
48371-60030

FJ62,HJ6#..WGG..(EUR,GEN,ME)

2
48401 - BRACKET SUB-ASSY, REAR SPRING, FRONT RH
48414-60041

BJ60,FJ62,HJ60

1
48414-60042

BJ60,FJ62,HJ6#

1
48402 - BRACKET SUB-ASSY, REAR SPRING, FRONT LH
48415-60041

BJ60,FJ62,HJ60

1
48415-60042

BJ60,FJ62,HJ6#

1
48404 - BRACKET SUB-ASSY, REAR SPRING, REAR RH
48416-60030

BJ60,FJ6#,HJ6#

1
48405 - BRACKET SUB-ASSY, REAR SPRING, REAR LH
48416-60030

BJ60,FJ6#,HJ6#

1
48530 - ABSORBER ASSY, SHOCK, REAR RH
48531-60170

FJ62,HJ6#..WGG

W/10R15-6 TIRE

1
48531-60081

BJ60,FJ62,HJ60

1
48531-60160

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60170

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/10R15-6 TIRE

1
48531-60160

BJ60,FJ62,HJ6#

1
48530 - ABSORBER ASSY, SHOCK, REAR RH
48531-60170

FJ62,HJ6#..WGG

W/10R15-6 TIRE

1
48531-60081

BJ60,FJ62,HJ60

1
48531-60160

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60170

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/10R15-6 TIRE

1
48531-60160

BJ60,FJ62,HJ6#

1
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530B - WASHER, REAR SHOCK ABSORBER CUSHION, NO.1
90948-03011

BJ60,FJ62,HJ6#

2
90948-03007

BJ60,FJ6#,HJ60

2
48530C - WASHER, REAR SHOCK ABSORBER CUSHION, NO.2
90948-03004

BJ60,FJ6#,HJ60

2
90948-03011

BJ60,FJ62,HJ6#

2
48530D - WASHER, REAR SHOCK ABSORBER CUSHION, NO.3
90948-03007

BJ60,FJ6#,HJ60

2
48530E - WASHER, REAR SHOCK ABSORBER CUSHION, NO.4
90948-03004

BJ60,FJ6#,HJ60

2
48540 - ABSORBER ASSY, SHOCK, REAR LH
48541-60020

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60081

BJ60,FJ62,HJ60

1
48541-60020

BJ60,FJ62,HJ6#

1
48540 - ABSORBER ASSY, SHOCK, REAR LH
48541-60020

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60081

BJ60,FJ62,HJ60

1
48541-60020

BJ60,FJ62,HJ6#

1
48802 - LINK SUB-ASSY, STABILIZER
48802-60020

FJ62,HJ6#..WGG

2
48812 - BAR, STABILIZER, REAR
48812-60020

FJ62,HJ6#..WGG

1
48812-60020

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48815R - BUSH, STABILIZER(FOR REAR)
48815-20060

FJ62,HJ6#..WGG..(EUR,GEN,ME)

2
48815-20060

FJ62,HJ6#..WGG

2
48823R - COVER, STABILIZER LINK(FOR REAR)
48823-27010

FJ62,HJ6#..WGG

2
48824R - BRACKET, STABILIZER(FOR REAR)
48825-60031

FJ62,HJ6#..WGG

2
48825-60030

FJ62,HJ60..LUB

2
Common parts
90170-14187
90179-08146
90385-11021
90560-10275
91121-41050
91611-40822
91611-61020
91615-40825
91651-40825
94115-41400
94180-41000
94512-01400
Linked diagrams
5151

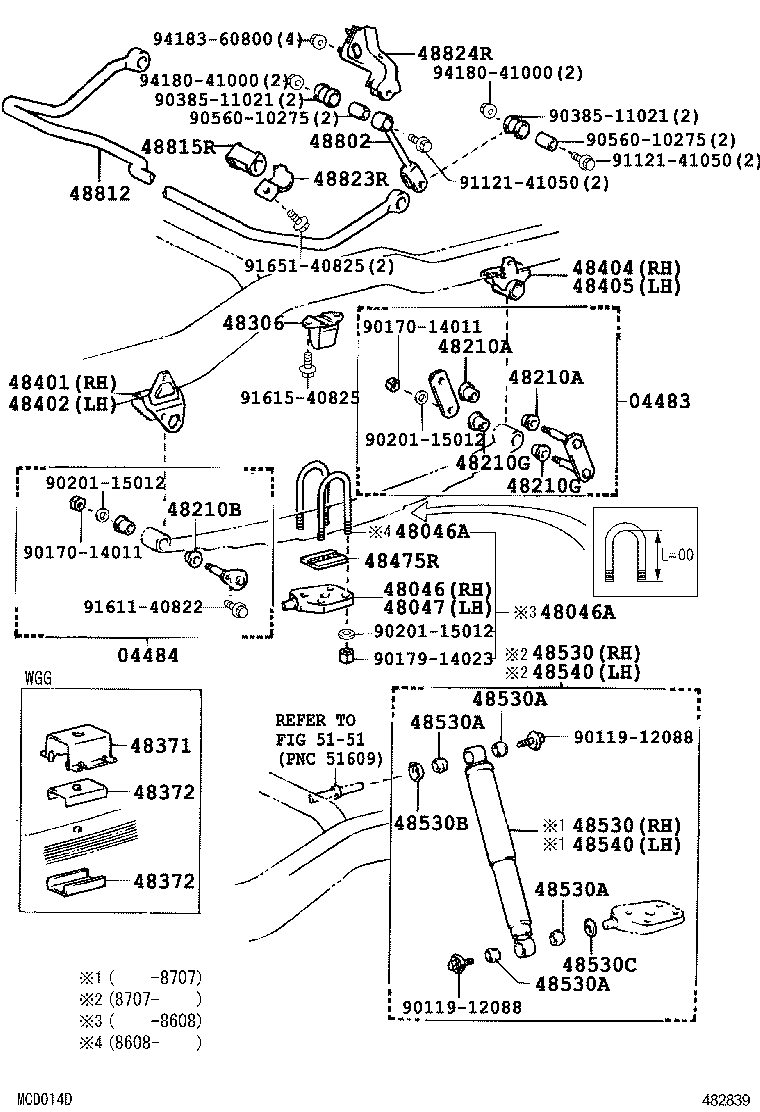

(8510- )

Click highlighted areas on diagram

diagram 04483 04484 48046 48046A 48046A 48047 48210A 48210A 48210B 48210G 48210G 48306 48371 48372 48372 48401 48402 48404 48405 48475R 48530 48530 48530A 48530A 48530A 48530A 48530B 48530C 48540 48540 48802 48812 48815R 48823R 48824R 5151 9011912088 9011912088 9017014011 9017014011 9017914023 9020115012 9020115012 9020115012 9038511021 9038511021 9056010275 9056010275 9112141050 9112141050 9161140822 9161540825 9165140825 9418041000 9418041000 9418360800
Part # Description Qty Price
04483 - SHACKLE KIT, REAR SPRING
04483-60050

BJ60,FJ6#,HJ6#

2
04484 - PIN KIT, REAR SPRING
04482-60040

BJ60,FJ6#,HJ6#

2
48046 - SEAT SUB-ASSY, SPRING U BOLT, RH
48046-60051

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48046-60051

FJ62,HJ6#..WGG

1
48046A - BOLT, U(FOR REAR SPRING)
90118-14210

FJ62,HJ6#..WGG

L=200,L=200

4
90118-14110

FJ62,HJ6#..WGG

L=205,W/DISTANCE PLATE

2
90117-14180

FJ62,HJ61..WGG;HJ60..MTM..WGG;HJ60..4FC..EUR

L=205,L=205,W/DISTANCE PLATE

2
48046A - BOLT, U(FOR REAR SPRING)
90118-14210

FJ62,HJ6#..WGG

L=200,L=200

4
90118-14110

FJ62,HJ6#..WGG

L=205,W/DISTANCE PLATE

2
90117-14180

FJ62,HJ61..WGG;HJ60..MTM..WGG;HJ60..4FC..EUR

L=205,L=205,W/DISTANCE PLATE

2
48047 - SEAT SUB-ASSY, SPRING U BOLT, LH
48047-60051

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48047-60051

FJ62,HJ6#..WGG

1
48210A - BUSH(FOR REAR SPRING SHACKLE UPPER)
90389-18002

BJ60,FJ6#,HJ6#

4
48210A - BUSH(FOR REAR SPRING SHACKLE UPPER)
90389-18002

BJ60,FJ6#,HJ6#

4
48210B - BUSH(FOR REAR SPRING PIN)
90389-18002

BJ60,FJ6#,HJ6#

4
48210G - BUSH(FOR REAR SPRING SHACKLE LOWER)
90389-18002

BJ60,FJ6#,HJ6#

4
48210G - BUSH(FOR REAR SPRING SHACKLE LOWER)
90389-18002

BJ60,FJ6#,HJ6#

4
48306 - BUMPER SUB-ASSY, REAR SPRING
48306-60050

FJ62,HJ6#..WGG

W/10R15-6 TIRE

2
48306-60030

BJ60,FJ6#,HJ6#

2
48371 - RETAINER, REAR SPRING PAD
48371-60040

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/DISTANCE PLATE

2
48371-60030

FJ62,HJ6#..WGG

2
48371-60040

FJ62,HJ6#..WGG

W/DISTANCE PLATE

2
48371-60030

FJ62,HJ6#..WGG..(EUR,GEN,ME)

2
48401 - BRACKET SUB-ASSY, REAR SPRING, FRONT RH
48414-60041

BJ60,FJ62,HJ60

1
48414-60042

BJ60,FJ62,HJ6#

1
48402 - BRACKET SUB-ASSY, REAR SPRING, FRONT LH
48415-60041

BJ60,FJ62,HJ60

1
48415-60042

BJ60,FJ62,HJ6#

1
48404 - BRACKET SUB-ASSY, REAR SPRING, REAR RH
48416-60030

BJ60,FJ6#,HJ6#

1
48405 - BRACKET SUB-ASSY, REAR SPRING, REAR LH
48416-60030

BJ60,FJ6#,HJ6#

1
48530 - ABSORBER ASSY, SHOCK, REAR RH
48531-60170

FJ62,HJ6#..WGG

W/10R15-6 TIRE

1
48531-60081

BJ60,FJ62,HJ60

1
48531-60160

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60170

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/10R15-6 TIRE

1
48531-60160

BJ60,FJ62,HJ6#

1
48530 - ABSORBER ASSY, SHOCK, REAR RH
48531-60170

FJ62,HJ6#..WGG

W/10R15-6 TIRE

1
48531-60081

BJ60,FJ62,HJ60

1
48531-60160

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60170

FJ62,HJ6#..WGG..(EUR,GEN,ME)

W/10R15-6 TIRE

1
48531-60160

BJ60,FJ62,HJ6#

1
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530A - BUSH(FOR REAR SHOCK ABSORBER)
90385-16007

BJ60,FJ62,HJ60

8
90385-19003

HJ60..MTM;BJ60,FJ62,HJ61;HJ60..4FC..EUR

8
90385-16004

BJ60,FJ6#,HJ60

4
90385-19057

BJ60,FJ62,HJ6#

8
48530B - WASHER, REAR SHOCK ABSORBER CUSHION, NO.1
90948-03011

BJ60,FJ62,HJ6#

2
90948-03007

BJ60,FJ6#,HJ60

2
48530C - WASHER, REAR SHOCK ABSORBER CUSHION, NO.2
90948-03004

BJ60,FJ6#,HJ60

2
90948-03011

BJ60,FJ62,HJ6#

2
48540 - ABSORBER ASSY, SHOCK, REAR LH
48541-60020

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60081

BJ60,FJ62,HJ60

1
48541-60020

BJ60,FJ62,HJ6#

1
48540 - ABSORBER ASSY, SHOCK, REAR LH
48541-60020

BJ60,FJ62,HJ6#..EUR,GEN,ME

1
48531-60081

BJ60,FJ62,HJ60

1
48541-60020

BJ60,FJ62,HJ6#

1
48802 - LINK SUB-ASSY, STABILIZER
48802-60020

FJ62,HJ6#..WGG

2
48812 - BAR, STABILIZER, REAR
48812-60020

FJ62,HJ6#..WGG

1
48812-60020

FJ62,HJ6#..WGG..(EUR,GEN,ME)

1
48815R - BUSH, STABILIZER(FOR REAR)
48815-20060

FJ62,HJ6#..WGG..(EUR,GEN,ME)

2
48815-20060

FJ62,HJ6#..WGG

2
48823R - COVER, STABILIZER LINK(FOR REAR)
48823-27010

FJ62,HJ6#..WGG

2
48824R - BRACKET, STABILIZER(FOR REAR)
48825-60031

FJ62,HJ6#..WGG

2
48825-60030

FJ62,HJ60..LUB

2
Common parts
90119-12088
90170-14011
90179-14023
90201-15012
90385-11021
90560-10275
91121-41050
91611-40822
91615-40825
91651-40825
94180-41000
94183-60800
Linked diagrams
5151
