NUJ10L-BGFNWW (2008)

Toyota Iq

Production Nov 2008 - May 2012
Engine 1NDTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0811- )LHD

Click highlighted areas on diagram

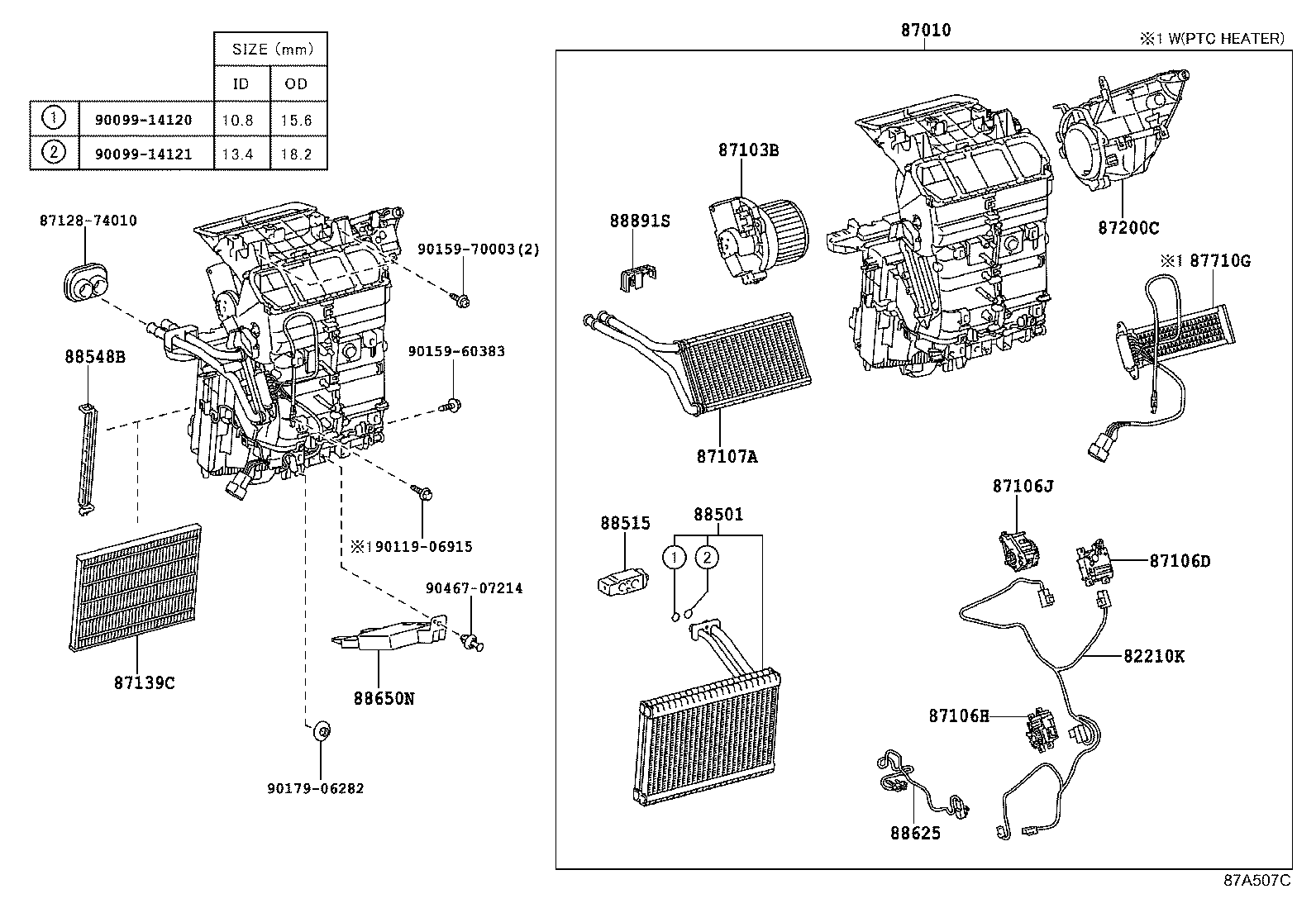

AUTO AIR CONDITIONER

diagram 82210K 87010 87103B 87106D 87106H 87106J 87107A 8712874010 87139C 87200C 87710G 88501 88515 88548B 88625 88650N 88891S 9009914120 9009914121 9011906915 9015960383 9015970003 9017906282 9046707214
Part # Description Qty Price
82210K - HARNESS ASSY, AIR CONDITIONER
82212-74020

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
82212-74020

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
82212-74020

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87010 - UNIT ASSY, AIR CONDITIONER
87010-74120

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74140

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74080

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87010-74120

NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-WITHOUT

1
87010-74100

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74070

NGJ10,NUJ10..LHD..6F

COLD AREA SPEC(S RANK)

1
87010-74070

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87010-74100

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74050

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74030

KGJ10,NGJ10,NUJ10..LHD

1
87103-74041

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87103-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87106D - SERVO SUB-ASSY, DAMPER, NO.1
87106-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87106-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87106-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-74010

KGJ10,NGJ10..LHD..R;KGJ10,NGJ10..LHD..CVFC;KGJ10,NGJ10,NUJ10..MTM..N

FRONT AIR CONDITIONER-AUTO

1
87106-74010

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87106-74010

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-74020

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87106-74020

KGJ10,NGJ10..LHD..R;KGJ10,NGJ10..LHD..CVFC;KGJ10,NGJ10,NUJ10..MTM..N

FRONT AIR CONDITIONER-AUTO

1
87106-74020

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-74010

KGJ10,NGJ10,NUJ10

1
87139C - FILTER, CLEAN AIR
88568-74010

KGJ10,NGJ10,NUJ10

1
87200C - ACCESSORY ASSY, HEATER
87200-74030

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87200-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710G - QUICK HEATER ASSY
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-74010

KGJ10,NGJ10,NUJ10

1
88515 - VALVE, COOLER EXPANSION
88515-74010

KGJ10,NGJ10,NUJ10

1
88548B - CASE, AIR FILTER
88548-74010

KGJ10,NGJ10,NUJ10

1
88625 - THERMISTOR, COOLER, NO.1
88620-74010

KGJ10,NGJ10,NUJ10

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-74010

KGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74010

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74010

KGJ10,NUJ10

1
88650-74040

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74030

KGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74050

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74031

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74011

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74021

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74041

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74021

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74022

NUJ10

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

1
88650-74041

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74012

NUJ10

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74042

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88891S - COVER, COOLER, NO.1
87237-74010

KGJ10,NGJ10,NUJ10

1
Common parts
87128-74010
90099-14120
90099-14121
90119-06915
90159-60383
90159-70003
90179-06282
90467-07214

(0811- )LHD

Click highlighted areas on diagram

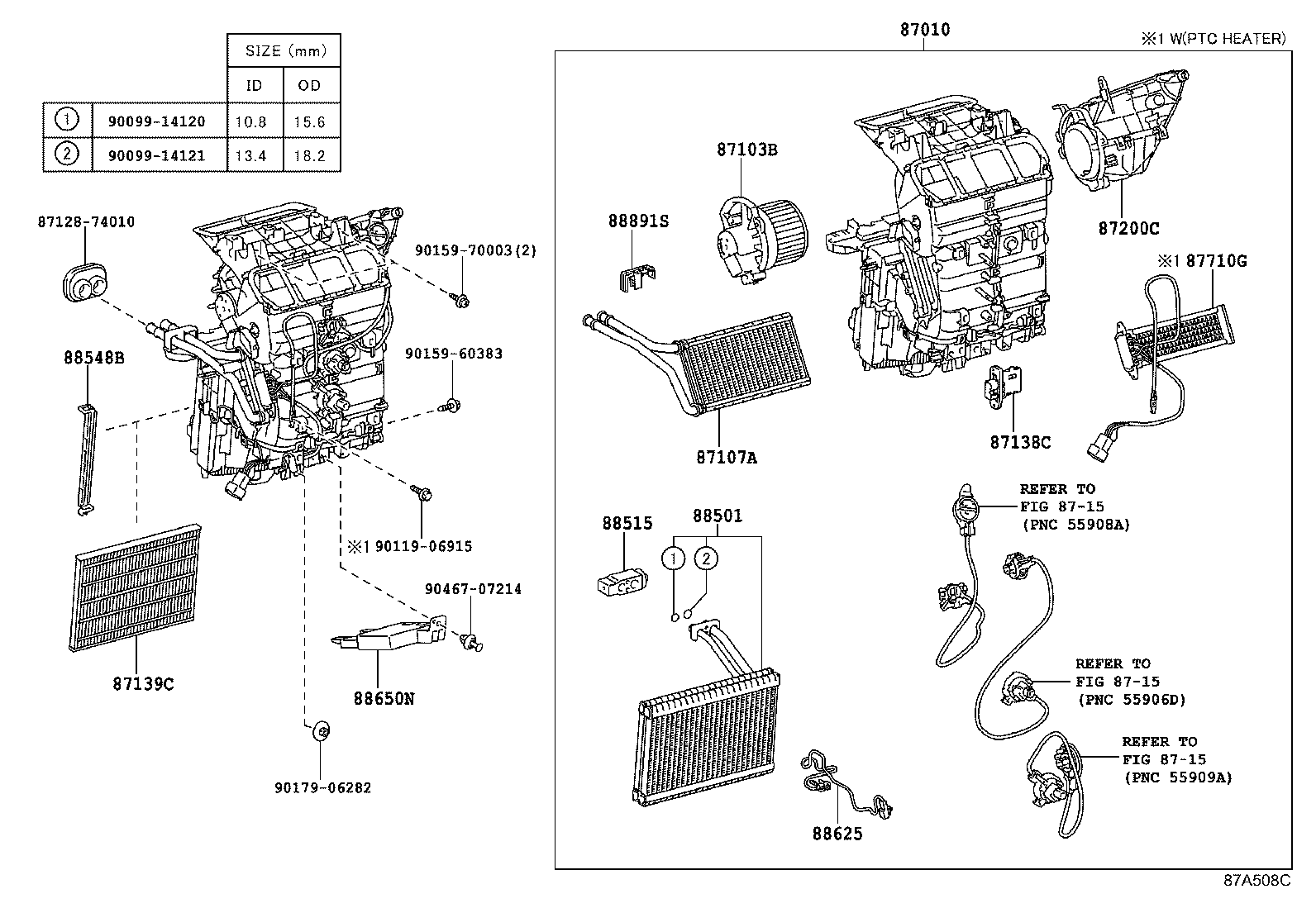

MANUAL AIR CONDITIONER

diagram 87010 87103B 87107A 8712874010 87138C 87139C 8715 8715 8715 87200C 87710G 88501 88515 88548B 88625 88650N 88891S 9009914120 9009914121 9011906915 9015960383 9015970003 9017906282 9046707214
Part # Description Qty Price
87010 - UNIT ASSY, AIR CONDITIONER
87010-74120

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74140

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74080

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87010-74120

NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-WITHOUT

1
87010-74100

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74070

NGJ10,NUJ10..LHD..6F

COLD AREA SPEC(S RANK)

1
87010-74070

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87010-74100

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74050

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74030

KGJ10,NGJ10,NUJ10..LHD

1
87103-74041

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87103-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-74010

KGJ10,NGJ10,NUJ10

1
87138C - RESISTOR, BLOWER
87138-74010

KGJ10,NUJ10;NGJ10..6F..N;NGJ10..LHD..R;NGJ10..LHD..CVFC

1
87139C - FILTER, CLEAN AIR
88568-74010

KGJ10,NGJ10,NUJ10

1
87200C - ACCESSORY ASSY, HEATER
87200-74030

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87200-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710G - QUICK HEATER ASSY
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-74010

KGJ10,NGJ10,NUJ10

1
88515 - VALVE, COOLER EXPANSION
88515-74010

KGJ10,NGJ10,NUJ10

1
88548B - CASE, AIR FILTER
88548-74010

KGJ10,NGJ10,NUJ10

1
88625 - THERMISTOR, COOLER, NO.1
88620-74010

KGJ10,NGJ10,NUJ10

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-74010

KGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74010

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74010

KGJ10,NUJ10

1
88650-74040

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74030

KGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74050

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74031

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74011

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74021

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74041

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74021

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74022

NUJ10

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

1
88650-74041

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74012

NUJ10

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74042

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88891S - COVER, COOLER, NO.1
87237-74010

KGJ10,NGJ10,NUJ10

1
Common parts
87128-74010
90099-14120
90099-14121
90119-06915
90159-60383
90159-70003
90179-06282
90467-07214
Linked diagrams
8715

(0811- )LHD

Click highlighted areas on diagram

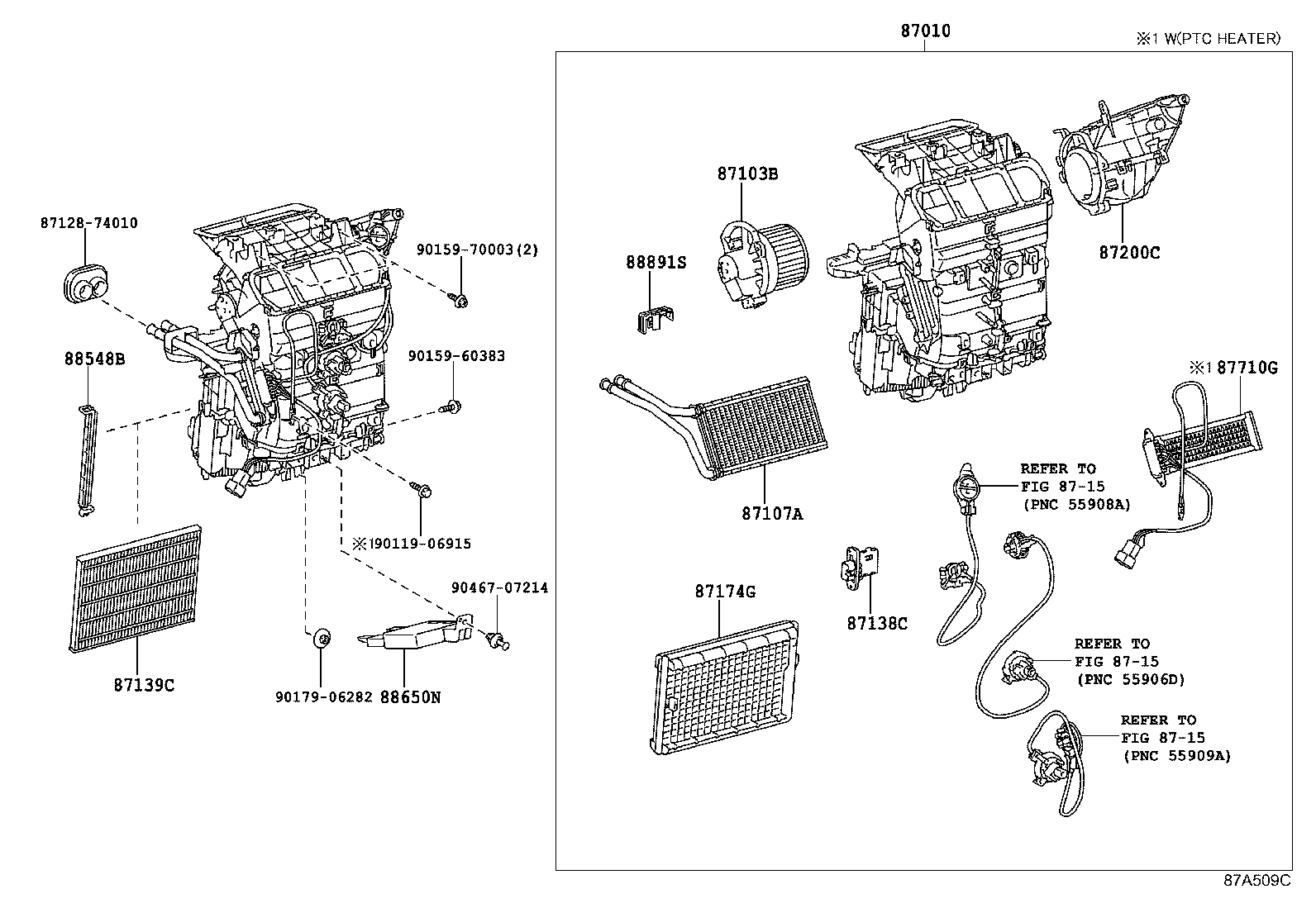

W/O(AIR CONDITIONER)

diagram 87010 87103B 87107A 8712874010 87138C 87139C 8715 8715 8715 87174G 87200C 87710G 88548B 88650N 88891S 9011906915 9015960383 9015970003 9017906282 9046707214
Part # Description Qty Price
87010 - UNIT ASSY, AIR CONDITIONER
87010-74120

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74140

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87010-74080

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87010-74120

NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-WITHOUT

1
87010-74100

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74070

NGJ10,NUJ10..LHD..6F

COLD AREA SPEC(S RANK)

1
87010-74070

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87010-74100

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87010-74050

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74030

KGJ10,NGJ10,NUJ10..LHD

1
87103-74041

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87103-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87103-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-74010

KGJ10,NGJ10,NUJ10

1
87138C - RESISTOR, BLOWER
87138-74010

KGJ10,NUJ10;NGJ10..6F..N;NGJ10..LHD..R;NGJ10..LHD..CVFC

1
87139C - FILTER, CLEAN AIR
88568-74010

KGJ10,NGJ10,NUJ10

1
87174G - GUIDE, AIR HEATER
87174-74010

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87174-74010

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87174-74010

NGJ10;NUJ10..LHD

FRONT AIR CONDITIONER-WITHOUT

1
87200C - ACCESSORY ASSY, HEATER
87200-74030

NGJ10..LHD..6F;KGJ10,NUJ10..LHD..MTM..N

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87200-74040

KGJ10,NGJ10,NUJ10..LHD

FRONT AIR CONDITIONER-AUTO

1
87200-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710G - QUICK HEATER ASSY
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
87710-74030

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
87710-74030

NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88548B - CASE, AIR FILTER
88548-74010

KGJ10,NGJ10,NUJ10

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-74010

KGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74010

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74010

KGJ10,NUJ10

1
88650-74040

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74030

KGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74050

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74031

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-AUTO

1
88650-74040

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74011

NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74021

NUJ10..LHD

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

FRONT AIR CONDITIONER-WITHOUT

1
88650-74020

KGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74041

NUJ10..LHD

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74021

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)

1
88650-74022

NUJ10

COLD AREA SPEC(A RANK)

1
88650-74011

KGJ10,NGJ10,NUJ10

1
88650-74041

KGJ10,NGJ10,NUJ10..LHD

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-AUTO

1
88650-74012

NUJ10

COLD AREA SPEC(S RANK)&FRONT AIR CONDITIONER-WITHOUT

1
88650-74042

NUJ10

COLD AREA SPEC(A RANK)&FRONT AIR CONDITIONER-AUTO

1
88891S - COVER, COOLER, NO.1
87237-74010

KGJ10,NGJ10,NUJ10

1
Common parts
87128-74010
90119-06915
90159-60383
90159-70003
90179-06282
90467-07214
Linked diagrams
8715
