RN61LG-MSEW (1987)

Toyota Hilux

Production Dec 1987 - Mar 1989
Engine 22REC
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8712-8903)RN61

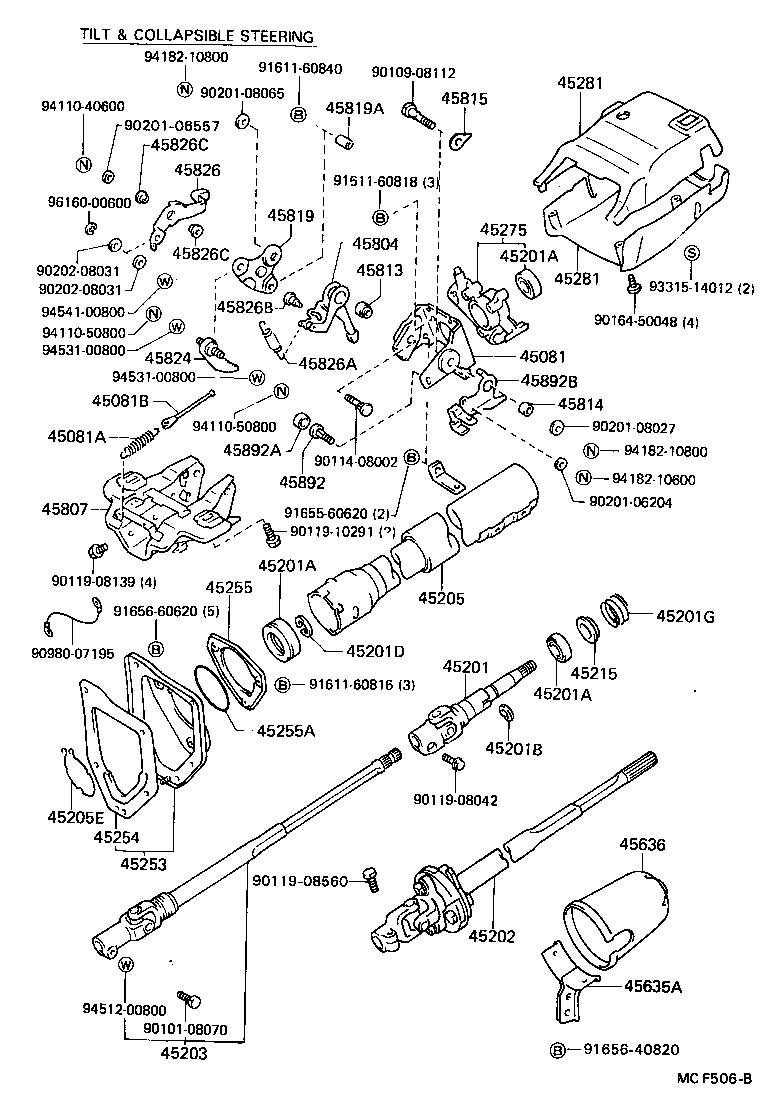

Click highlighted areas on diagram

diagram 45081 45081A 45081B 45201 45201A 45201A 45201A 45201B 45201D 45201G 45202 45203 45205 45205E 45215 45253 45254 45255 45255A 45275 45281 45281 45635A 45636 45804 45807 45813 45814 45815 45819 45819A 45824 45826 45826A 45826B 45826C 45826C 45892 45892A 45892B 9010108070 9010908112 9011408002 9011908042 9011908139 9011908560 9011910291 9016450048 9020106204 9020106557 9020108027 9020108065 9020208031 9020208031 9098007195 9161160816 9161160818 9161160840 9165560620 9165640820 9165660620 9331514012 9411040600 9411050800 9411050800 9418210600 9418210800 9418210800 9451200800 9453100800 9453100800 9454100800 9616000600
Part # Description Qty Price
45081 - SUPPORT SUB-ASSY, TILT STEERING
45081-35010

LN55,56,RN61,YN57..SR5

1
45081A - SPRING, TENSION(FOR TILT STEERING)
90506-23009

LN55,56,RN61,YN57..SR5

2
45081B - CORD(FOR TILT STEERING)
90945-02034

LN55,56,RN61,YN57..SR5

L=107.5

2
45201B - RING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
90520-17042

RN58..SR5;LN50,51,55,56,60,61,65,RN50,55,6#,YN5#,6#

T=1.20,LWR

1
90520-17269

LN5#,6#,RN5#,6#,YN5#,6#

T=1.20,UPR

1
45202 - SHAFT SUB-ASSY, STEERING INTERMEDIATE
45220-35120

RN61

1
45203 - SHAFT SUB-ASSY, STEERING INTERMEDIATE, NO.2
45260-35041

RN61

1
45205 - TUBE SUB-ASSY, STEERING COLUMN
45870-35081

RN61

1
45205E - RING, SNAP(FOR STEERING COLUMN TUBE)
90521-01003

RN61

1
45253 - COVER, STEERING COLUMN HOLE
45025-35071

RN61

1
45254 - SHIELD, STEERING COLUMN HOLE
45254-35010

LN65,RN61,YN6#..LHD

1
45255 - PLATE, STEERING COLUMN HOLE COVER
45255-35021

RN61

1
45255A - GROMMET OR RING, O(FOR STEERING COLUMN CLAMP)
90301-60122

RN61

1
45275 - BRACKET, STEERING COLUMN, UPPER
45280-35171

RN61

1
45281 - HOUSING, STEERING COLUMN
45287-3518003

RN61

LWR,GRAY,GRAY,TRIM1#

1
45286-35220

LN5#,65,RN5#,YN5#,6#..LHD

UPR

1
45286-3523005

RN61

UPR,BEIGE,BEIGE,TRIM4#

1
45286-3523003

RN61

UPR,GRAY,GRAY,TRIM1#

1
45287-35170

LN5#,65,RN5#,YN5#,6#..LHD

LWR

1
45287-3518005

RN61

LWR,BEIGE,BEIGE,TRIM4#

1
45281 - HOUSING, STEERING COLUMN
45287-3518003

RN61

LWR,GRAY,GRAY,TRIM1#

1
45286-35220

LN5#,65,RN5#,YN5#,6#..LHD

UPR

1
45286-3523005

RN61

UPR,BEIGE,BEIGE,TRIM4#

1
45286-3523003

RN61

UPR,GRAY,GRAY,TRIM1#

1
45287-35170

LN5#,65,RN5#,YN5#,6#..LHD

LWR

1
45287-3518005

RN61

LWR,BEIGE,BEIGE,TRIM4#

1
45804 - LEVER SUB-ASSY, STEERING TILT
45804-30010

LN55,56,RN61,YN57..SR5

1
45813 - COLLAR, TILT STEERING SUPPORT, NO.1
45813-22010

LN55,56,RN61,YN57..SR5

OD=17.996-18.003,OD=17.996-18.003

1
45813-22020

LN55,56,RN61,YN57..SR5

OD=18.003-18.010,OD=18.003-18.010

1
45813-22030

LN55,56,RN61,YN57..SR5

OD=18.010-18.017,OD=18.010-18.017

1
45813-22040

LN55,56,RN61,YN57..SR5

OD=18.017-18.024,OD=18.017-18.024

1
45813-22050

LN55,56,RN61,YN57..SR5

OD=17.989-17.996,OD=17.989-17.996

1
45814 - COLLAR, TILT STEERING SUPPORT, NO.2
45814-22010

LN55,56,RN61,YN57..SR5

OD=17.982-18.000,OD=17.982-18.000

1
45814-22020

LN55,56,RN61,YN57..SR5

OD=18.000-18.018,OD=18.000-18.018

1
45815 - SHIM, TILT STEERING SUPPORT
45815-22080

LN55,56,RN61,YN57..SR5

T=0.8,T=0.8

2
45815-22070

LN55,56,RN61,YN57..SR5

T=0.5,T=0.5

2
45815-22060

LN55,56,RN61,YN57..SR5

T=0.2,T=0.2

2
45815-22090

LN55,56,RN61,YN57..SR5

T=1.4,T=1.4

2
45815-22100

LN55,56,RN61,YN57..SR5

T=1.8,T=1.8

2
45819 - RETAINER, TILT LEVER
45809-30021

LN55,56,RN61,YN57..SR5

1
45819A - COLLAR(FOR TILT LEVER RETAINER)
90387-08002

LN55,56,RN61,YN57..SR5

1
45824 - PAWL, TILT STEERING
45890-30020

LN55,56,RN61,YN57..SR5

1
45826 - LEVER, STEERING TILT
45826-35010

LN55,56,RN61,YN57..SR5

1
45826A - SPRING, TENSION(FOR STEERING TILT LEVER)
90507-14001

LN55,56,RN61,YN57..SR5

1
45826B - PIN(FOR STEERING TILT LEVER)
72538-12010

LN55,56,RN61,YN57..SR5

1
45826C - BUSH(FOR STEERING TILT LEVER)
90386-08123

RN61

2
45826C - BUSH(FOR STEERING TILT LEVER)
90386-08123

RN61

2
45892 - BOLT, TILT STEERING SUPPORT STOPPER
45898-22010

LN55,56,RN61,YN57..SR5

1
45892A - COVER, TILT STEERING SUPPORT STOPPER
45899-22020

LN55,56,RN61,YN57..SR5

1
45892B - SUPPORT, TILT STEERING COLUMN COVER
45289-35020

LN55,56,RN61,YN57..SR5

1
Common parts
90101-08070
90109-08112
90114-08002
90119-08042
90119-08139
90119-08560
90119-10291
90164-50048
90201-06204
90201-06557
90201-08027
90201-08065
90202-08031
90980-07195
91611-60816
91611-60818
91611-60840
91655-60620
91656-40820
91656-60620
93315-14012
94110-40600
94110-50800
94182-10600
94182-10800
94512-00800
94531-00800
94541-00800
96160-00600
