RN58R-MSN (1994)

Toyota Hilux

Production Jul 1994 - Jul 1998
Engine 22R
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

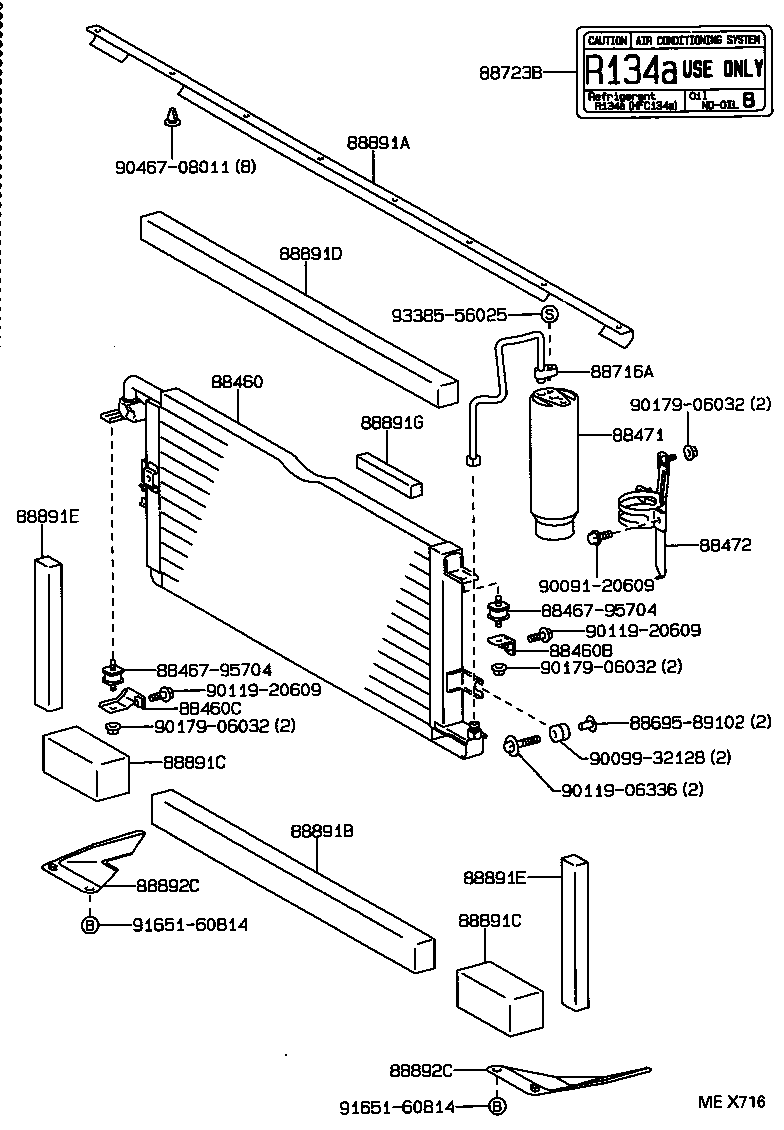

(9407- )RN58,67

Click highlighted areas on diagram

diagram 88460 88460B 88460C 8846795704 8846795704 88471 88472 8869589102 88716A 88723B 88891A 88891B 88891C 88891C 88891D 88891E 88891E 88891G 88892C 88892C 9009120609 9009932128 9011906336 9011920609 9011920609 9017906032 9017906032 9017906032 9046708011 9165160814 9165160814 9338556025
Part # Description Qty Price
88460 - CONDENSER ASSY, COOLER
88460-35130

RN67;RN58..SR5

1
88460B - BRACKET, COOLER CONDENSER, NO.1
88688-89120

RN67;RN58..SR5

1
88460C - BRACKET, COOLER CONDENSER, NO.2
88688-89121

RN67;RN58..SR5

1
88471 - TANK, RECEIVER AIR CONDITIONER
88471-20050

RN67;RN58..SR5

1
88472 - BRACKET, RECEIVER TANK, NO.1
88472-89110

RN67;RN58..SR5

1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-89132

LN56..LHD..RCB..EUR..CBU;LN5#,60,65,RN5#,YN50,52,55,57,60,62,65,67..(T1,T3,TW)..(ARL,GEN,ME,SA)

1
88716-35230

RN67;RN58..SR5

1
88723B - LABEL, COOLER SERVICE CAUTION
88723-20040

RN67;RN58..SR5

1
88891A - PACKING A (FOR COOLER)
53381-89104

RN67;RN58..SR5

1
88891B - PACKING B (FOR COOLER)
88578-89127

RN67;RN58..SR5

1
88891C - PACKING C (FOR COOLER)
88578-89103

RN67;RN58..SR5

2
88891C - PACKING C (FOR COOLER)
88578-89103

RN67;RN58..SR5

2
88891D - PACKING D (FOR COOLER)
88578-89118

RN67;RN58..SR5

1
88891E - PACKING E (FOR COOLER)
88578-89112

RN67;RN58..SR5

LH

1
88578-89123

RN67;RN58..SR5

RH

1
88891E - PACKING E (FOR COOLER)
88578-89112

RN67;RN58..SR5

LH

1
88578-89123

RN67;RN58..SR5

RH

1
88891G - PACKING G (FOR COOLER)
88578-89107

RN67;RN58..SR5

1
Common parts
88467-95704
88695-89102
90091-20609
90099-32128
90119-06336
90119-20609
90179-06032
90467-08011
91651-60814
93385-56025

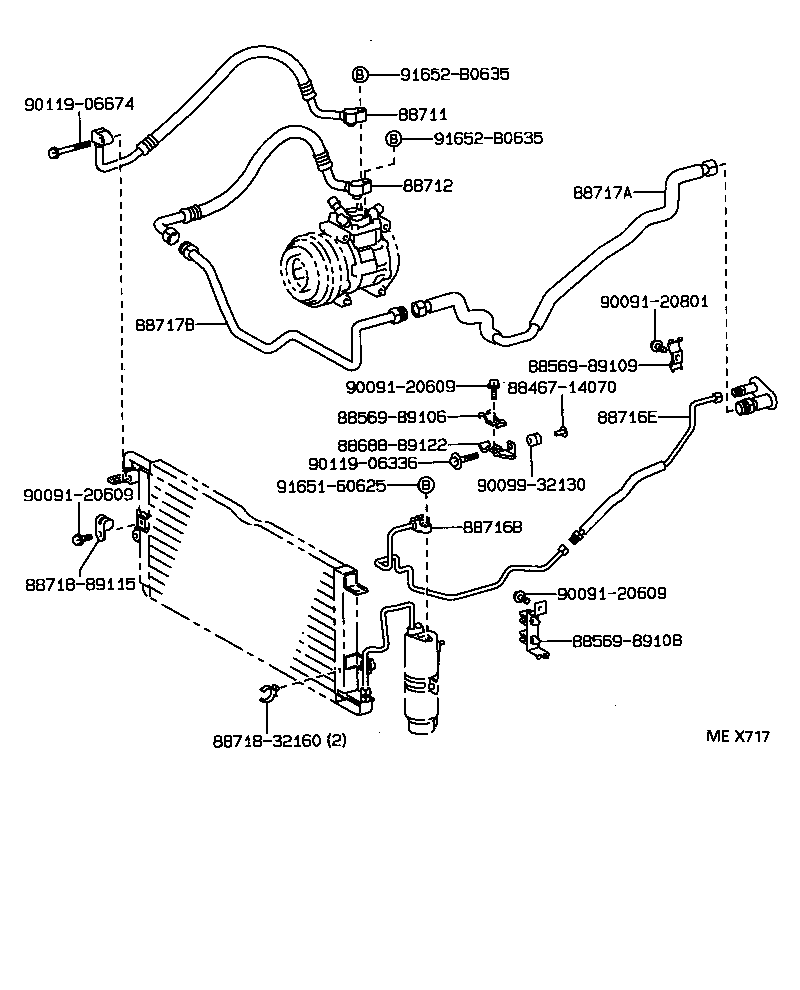

(9407- )RN58,67

Click highlighted areas on diagram

diagram 8846714070 8856989106 8856989108 8856989109 8868889122 88711 88712 88716B 88716E 88717A 88717B 8871832160 8871889115 9009120609 9009120609 9009120609 9009120801 9009932130 9011906336 9011906674 9165160625 91652B0635 91652B0635
Part # Description Qty Price
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-35340

RN67;RN58..SR5

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-35350

RN67;RN58..SR5

1
88716B - PIPE, COOLER REFRIGERANT LIQUID, B
88716-35300

RN67;RN58..SR5

1
88716E - PIPE, COOLER REFRIGERANT LIQUID, E
88716-35290

RN67;RN58..SR5

1
88717A - PIPE, COOLER REFRIGERANT SUCTION, A
88717-35090

RN67;RN58..SR5

1
88717B - PIPE, COOLER REFRIGERANT SUCTION, B
88717-35080

RN67;RN58..SR5

1
Common parts
88467-14070
88569-89106
88569-89108
88569-89109
88688-89122
88718-32160
88718-89115
90091-20609
90091-20801
90099-32130
90119-06336
90119-06674
91651-60625
91652-B0635
