RN46R-KR3 (1979)

Toyota Hilux

Production Jan 1979 - Jul 1983
Engine 18R
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(7808-8008)EUR,GEN,PHL,SA ; (8008- )RN41..DLX,STD ; (8008- )RN41..SR5..GEN,SA

Click highlighted areas on diagram

diagram 47353 47910 47920 47920A 47920A 47920B 47920C 47920C 47920K 47931 47933 47933 47935 47935A 47935B 47935B 47935C 47935C 47936 47937 9020123360 9020123360 9020123360 9020123360 9113150840 9113150840 9161160816 9161160816 9161160816 9411040800 9411040800 9411040800 9411041000 9414140800 9451200800 9451200800 9451200800 9451200800 9451201000 9538102020
Part # Description Qty Price
47910 - VALVE ASSY, LOAD SENSING PROPORTIONING
47910-26010

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47920 - SPRING ASSY, LOAD SENSING
47920-35020

LN36,46,RN36,46

1
47920A - COLLAR(FOR LOAD SENSING SPRING)
90387-08099

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47920A - COLLAR(FOR LOAD SENSING SPRING)
90387-08099

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47920B - CLIP(FOR LOAD SENSING VALVE BOOT)
90467-31110

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47920C - WASHER(FOR LOAD SENSING SPRING)
90202-10103

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47920C - WASHER(FOR LOAD SENSING SPRING)
90202-10103

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47920K - BUSH & BOOT KIT, LOAD SENSING SPRING
04477-35010

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47931 - BRACKET, LOAD SENSING VALVE
47931-35020

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47933 - BRACKET, LOAD SENSING SHACKLE, NO.1
47933-35020

LN36,46,RN36,46

1
47933 - BRACKET, LOAD SENSING SHACKLE, NO.1
47933-35020

LN36,46,RN36,46

1
47935 - SHACKLE, LOAD SENSING SPRING, NO.1
47935-35010

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47935A - COLLAR(FOR LOAD SENSING SPRING SHACKLE)
90387-08099

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47935B - BUSH(FOR LOAD SENSING SPRING SHACKLE)
90385-10064

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47935B - BUSH(FOR LOAD SENSING SPRING SHACKLE)
90385-10064

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

2
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90948-02033

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90948-02033

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
47936 - SHACKLE, LOAD SENSING SPRING, NO.2
47936-35010

RN36;RN46..ARL..IV3;RN30,31,4#..EUR,GEN,PHL,SA

1
47936-35020

LN36,46,RN36,46

1
47937 - PLATE, LOAD SENSING VALVE SET
47937-26010

RN36;RN46..ARL..IV3;LN30,40,RN30,31,4#..EUR,GEN,PHL,SA

1
Common parts
90201-23360
91131-50840
91611-60816
94110-40800
94110-41000
94141-40800
94512-00800
94512-01000
95381-02020

(7901-8108)RN36,46..GEN

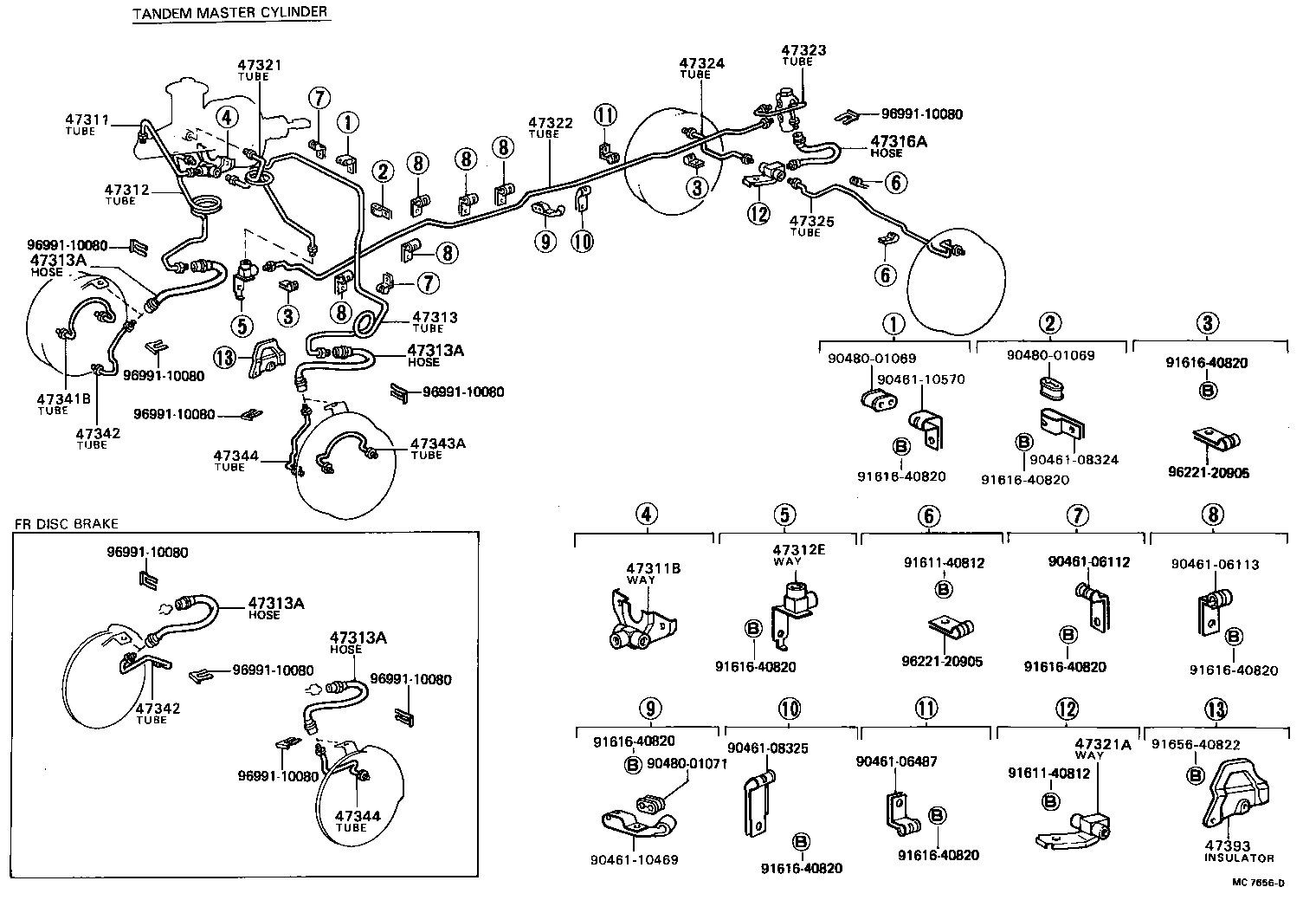

Click highlighted areas on diagram

diagram 47311 47311 47311B 47312 47312 47312E 47313 47313 47313A 47313A 47313A 47313A 47314 47314 47316A 47321A 47322 47323 47324 47325 47341B 47341B 47342 47342 47343A 47343A 47344 47344 47393 9046106112 9046106487 9046108234 9046108323 9046108325 9046110334 9048001068 9048001071 9048001071 9161140812 9161140812 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9165640822 9622120905 9622120905 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35260

RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
47311-35340

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

FR DISC BRAKE

1
47311-35330

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35270

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

FR DISC BRAKE

1
47311-35250

RN36,46..GEN,ME

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35320

RN46..ARL..CBU;LN3#,4#..ARL,GEN,SA

SINGLE MASTER CYLINDER

1
47311 - TUBE, FRONT BRAKE, NO.1
47311-35260

RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
47311-35340

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

FR DISC BRAKE

1
47311-35330

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35270

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

FR DISC BRAKE

1
47311-35250

RN36,46..GEN,ME

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35320

RN46..ARL..CBU;LN3#,4#..ARL,GEN,SA

SINGLE MASTER CYLINDER

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10067

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90413-10058

RN41..DLX,STD;LN3#,4#,RN3#,40,46;RN41..SR5..(GEN,SA)

TANDEM MASTER CYLINDER

1
90413-10111

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90413-10057

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90412-10049

LN3#,4#,RN3#,4#

TANDEM MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47314 - TUBE, FRONT BRAKE, NO.4
47314-35150

LN36,46,RN36,46..GEN

SINGLE MASTER CYLINDER

1
47314 - TUBE, FRONT BRAKE, NO.4
47314-35150

LN36,46,RN36,46..GEN

SINGLE MASTER CYLINDER

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96910-34805

LN36,46,RN36,46

1
96910-31443

RN3#,4#

W/O LSPV

1
96910-31403

RN3#,4#..EUR,GEN,PHL,SA

W/LSPV

1
47321A - WAY(FOR REAR BRAKE TUBE)
90413-10081

LN36,46,RN36,46

1
47322 - TUBE, REAR BRAKE, NO.2
47322-35100

RN46..ARL..IV3;RN46..T1..(EUR,GEN)

1
47322-35150

LN46,RN46..T1

1
47323 - TUBE, REAR BRAKE, NO.3
47323-35030

LN36,46,RN36,46

1
47324 - TUBE, REAR BRAKE, NO.4
47324-35030

LN36,46,RN36,46

1
47325 - TUBE, REAR BRAKE, NO.5
47325-35040

LN36,46,RN36,46

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47393 - INSULATOR, BRAKE TUBE HEAT
47393-35020

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

1
47393-35040

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

1
Common parts
90461-06112
90461-06487
90461-08234
90461-08323
90461-08325
90461-10334
90480-01068
90480-01071
91611-40812
91616-40820
91656-40822
96221-20905
96991-10080

(7901-8307)RN36,46..RHD

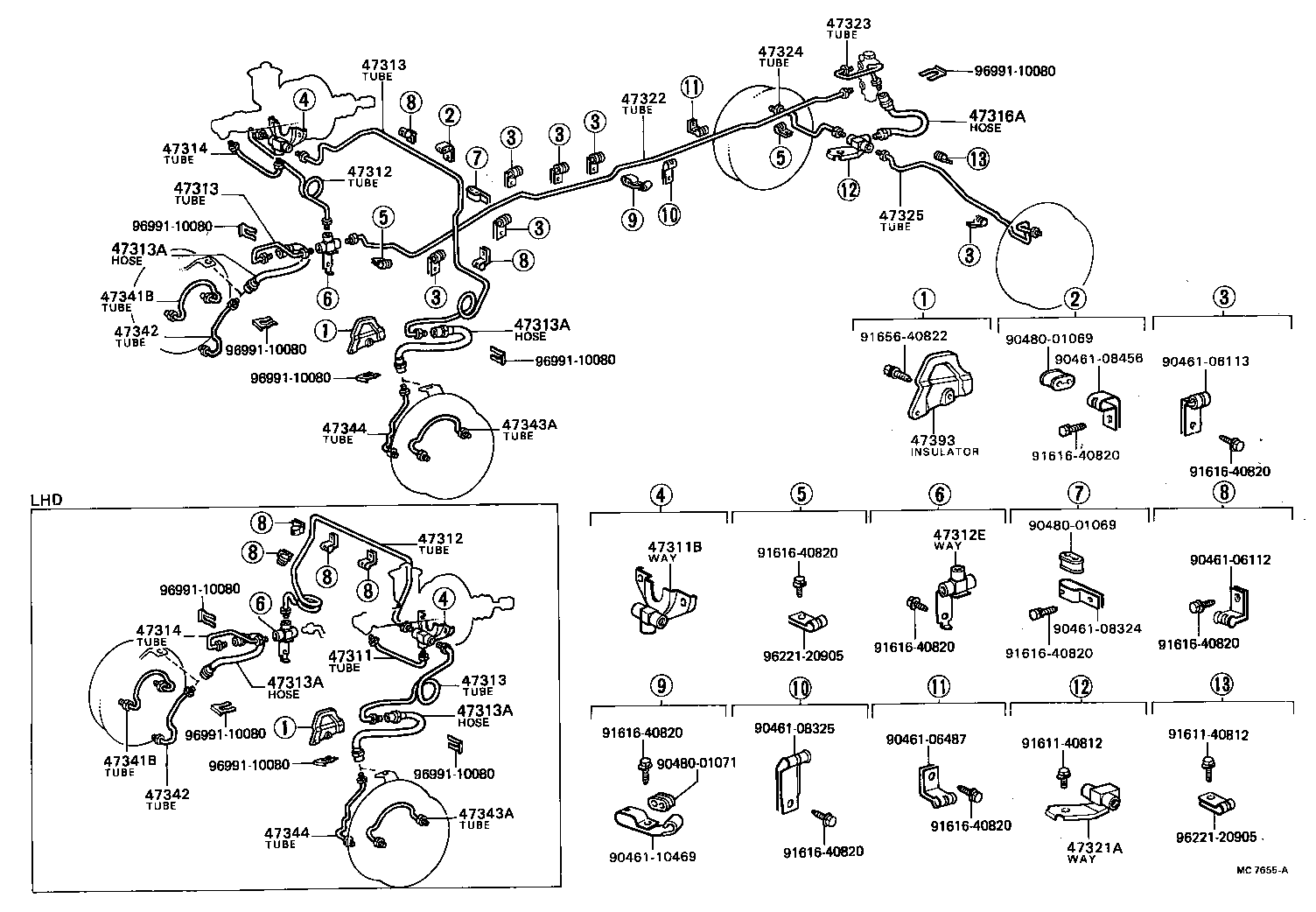

Click highlighted areas on diagram

diagram 47311 47311B 47312 47312E 47313 47313A 47313A 47313A 47313A 47316A 47321 47321A 47322 47323 47324 47325 47341B 47342 47342 47343A 47344 47344 47393 9046106112 9046106487 9046108324 9046108325 9046110334 9048001071 9048001071 9161140812 9161140812 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9165640822 9622120905 9622120905 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35260

RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
47311-35340

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

FR DISC BRAKE

1
47311-35330

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35270

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

FR DISC BRAKE

1
47311-35250

RN36,46..GEN,ME

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35320

RN46..ARL..CBU;LN3#,4#..ARL,GEN,SA

SINGLE MASTER CYLINDER

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10067

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90413-10058

RN41..DLX,STD;LN3#,4#,RN3#,40,46;RN41..SR5..(GEN,SA)

TANDEM MASTER CYLINDER

1
90413-10111

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90413-10057

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90412-10049

LN3#,4#,RN3#,4#

TANDEM MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96910-34805

LN36,46,RN36,46

1
96910-31443

RN3#,4#

W/O LSPV

1
96910-31403

RN3#,4#..EUR,GEN,PHL,SA

W/LSPV

1
47321 - TUBE, REAR BRAKE, NO.1
47321-35050

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47321-35160

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47321A - WAY(FOR REAR BRAKE TUBE)
90413-10081

LN36,46,RN36,46

1
47322 - TUBE, REAR BRAKE, NO.2
47322-35100

RN46..ARL..IV3;RN46..T1..(EUR,GEN)

1
47322-35150

LN46,RN46..T1

1
47323 - TUBE, REAR BRAKE, NO.3
47323-35030

LN36,46,RN36,46

1
47324 - TUBE, REAR BRAKE, NO.4
47324-35030

LN36,46,RN36,46

1
47325 - TUBE, REAR BRAKE, NO.5
47325-35040

LN36,46,RN36,46

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47393 - INSULATOR, BRAKE TUBE HEAT
47393-35020

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

1
47393-35040

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

1
Common parts
90461-06112
90461-06487
90461-08324
90461-08325
90461-10334
90480-01071
91611-40812
91616-40820
91656-40822
96221-20905
96991-10080

(8103-8108)LN36,46

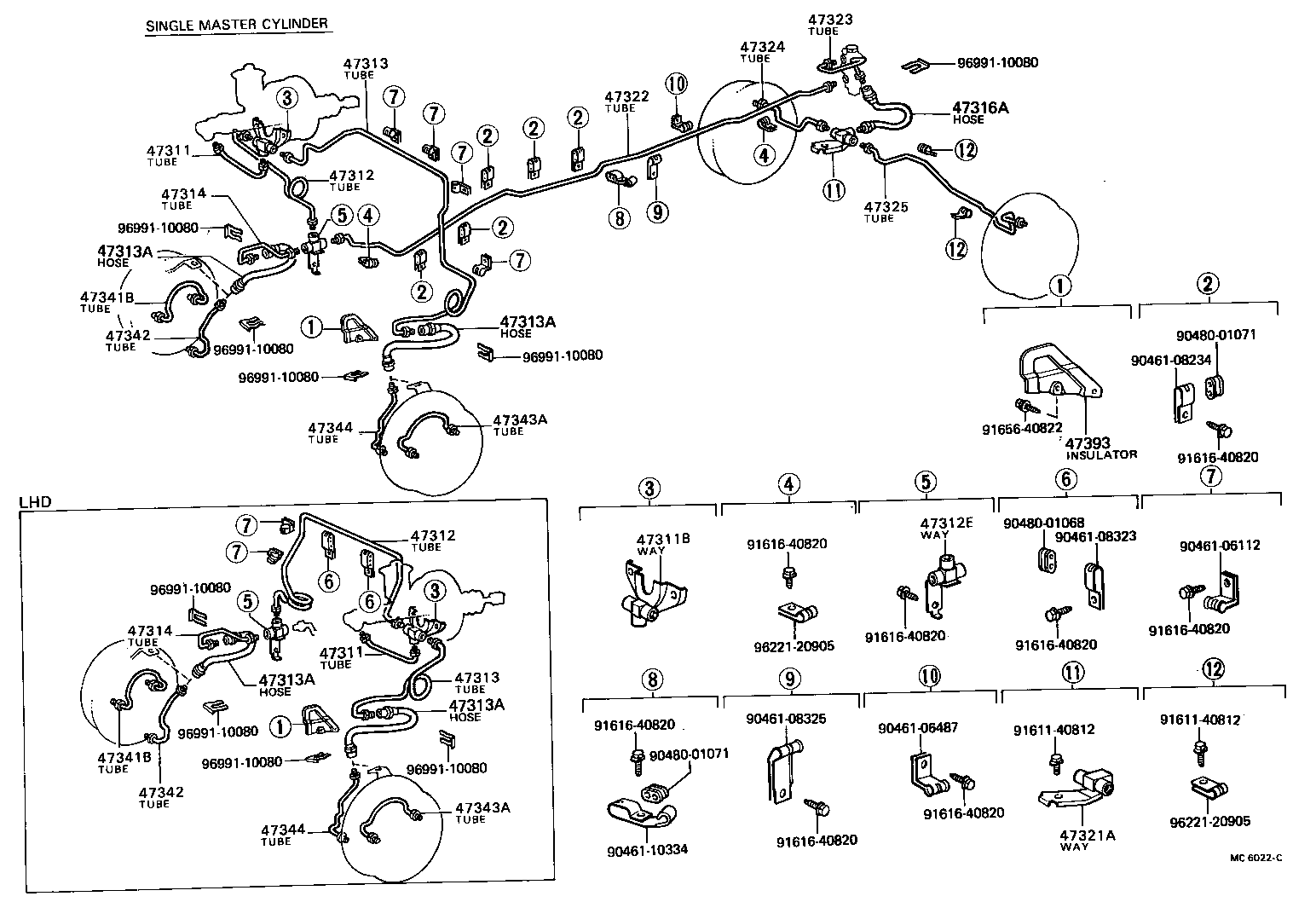

Click highlighted areas on diagram

diagram 47311 47311B 47312 47312 47312E 47313 47313 47313 47313A 47313A 47313A 47313A 47314 47314 47316A 47321A 47322 47323 47324 47325 47341B 47341B 47342 47342 47343A 47343A 47344 47344 47393 9046106112 9046106113 9046106487 9046108324 9046108325 9046108456 9046110469 9048001069 9048001069 9048001071 9161140812 9161140812 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9165640822 9622120905 9622120905 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35260

RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
47311-35340

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

FR DISC BRAKE

1
47311-35330

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35270

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

FR DISC BRAKE

1
47311-35250

RN36,46..GEN,ME

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35320

RN46..ARL..CBU;LN3#,4#..ARL,GEN,SA

SINGLE MASTER CYLINDER

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10067

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90413-10058

RN41..DLX,STD;LN3#,4#,RN3#,40,46;RN41..SR5..(GEN,SA)

TANDEM MASTER CYLINDER

1
90413-10111

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90413-10057

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90412-10049

LN3#,4#,RN3#,4#

TANDEM MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47314 - TUBE, FRONT BRAKE, NO.4
47314-35150

LN36,46,RN36,46..GEN

SINGLE MASTER CYLINDER

1
47314 - TUBE, FRONT BRAKE, NO.4
47314-35150

LN36,46,RN36,46..GEN

SINGLE MASTER CYLINDER

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96910-34805

LN36,46,RN36,46

1
96910-31443

RN3#,4#

W/O LSPV

1
96910-31403

RN3#,4#..EUR,GEN,PHL,SA

W/LSPV

1
47321A - WAY(FOR REAR BRAKE TUBE)
90413-10081

LN36,46,RN36,46

1
47322 - TUBE, REAR BRAKE, NO.2
47322-35100

RN46..ARL..IV3;RN46..T1..(EUR,GEN)

1
47322-35150

LN46,RN46..T1

1
47323 - TUBE, REAR BRAKE, NO.3
47323-35030

LN36,46,RN36,46

1
47324 - TUBE, REAR BRAKE, NO.4
47324-35030

LN36,46,RN36,46

1
47325 - TUBE, REAR BRAKE, NO.5
47325-35040

LN36,46,RN36,46

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47393 - INSULATOR, BRAKE TUBE HEAT
47393-35020

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

1
47393-35040

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

1
Common parts
90461-06112
90461-06113
90461-06487
90461-08324
90461-08325
90461-08456
90461-10469
90480-01069
90480-01071
91611-40812
91616-40820
91656-40822
96221-20905
96991-10080

(8103-8307)LN36,46..RHD

Click highlighted areas on diagram

diagram 47311 47311B 47312 47312E 47313 47313A 47313A 47313A 47313A 47316A 47321 47321A 47322 47323 47324 47325 47341B 47342 47342 47343A 47344 47344 47393 9046106112 9046106113 9046106487 9046108324 9046108325 9046110469 9046110570 9048001069 9048001069 9048001071 9161140812 9161140812 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9161640820 9165640822 9622120905 9622120905 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080 9699110080
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35260

RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
47311-35340

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

FR DISC BRAKE

1
47311-35330

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35270

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

FR DISC BRAKE

1
47311-35250

RN36,46..GEN,ME

TANDEM MASTER CYLINDER,FR DRUM

1
47311-35320

RN46..ARL..CBU;LN3#,4#..ARL,GEN,SA

SINGLE MASTER CYLINDER

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10067

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90413-10058

RN41..DLX,STD;LN3#,4#,RN3#,40,46;RN41..SR5..(GEN,SA)

TANDEM MASTER CYLINDER

1
90413-10111

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-35160

LN36,46,RN30,36,40,46..RHD..(GEN,SA)

SINGLE MASTER CYLINDER

1
47312-35340

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47312-35180

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90413-10057

LN3#,4#,RN30,36,40,46..GEN,PHL,SA

SINGLE MASTER CYLINDER

1
90412-10049

LN3#,4#,RN3#,4#

TANDEM MASTER CYLINDER

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-35140

LN36,46,RN36,46..RHD

TANDEM MASTER CYLINDER

1
47313-35180

LN36,46,RN36,46..RHD..GEN

SINGLE MASTER CYLINDER

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02383

LN36,46,RN36,46

2
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
96910-34805

LN36,46,RN36,46

1
96910-31443

RN3#,4#

W/O LSPV

1
96910-31403

RN3#,4#..EUR,GEN,PHL,SA

W/LSPV

1
47321 - TUBE, REAR BRAKE, NO.1
47321-35050

RN36..RHD;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..RHD..(EUR,GEN,SA)

TANDEM MASTER CYLINDER

1
47321-35160

LN46..TW..ARL;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..RHD..(EUR,GEN)

TANDEM MASTER CYLINDER

1
47321A - WAY(FOR REAR BRAKE TUBE)
90413-10081

LN36,46,RN36,46

1
47322 - TUBE, REAR BRAKE, NO.2
47322-35100

RN46..ARL..IV3;RN46..T1..(EUR,GEN)

1
47322-35150

LN46,RN46..T1

1
47323 - TUBE, REAR BRAKE, NO.3
47323-35030

LN36,46,RN36,46

1
47324 - TUBE, REAR BRAKE, NO.4
47324-35030

LN36,46,RN36,46

1
47325 - TUBE, REAR BRAKE, NO.5
47325-35040

LN36,46,RN36,46

1
47341B - TUBE, WHEEL CYLINDER, FRONT RH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

RR DRUM BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47342 - TUBE, WHEEL CYLINDER, FRONT RH NO.2
47341-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47341-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47343A - TUBE, WHEEL CYLINDER, FRONT LH NO.1
47342-35010

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47344 - TUBE, WHEEL CYLINDER, FRONT LH NO.2
47343-35040

LN36,46,RN36,46..GEN,ME

FR DRUM BRAKE

1
47343-35030

LN36,46,RN36,46

FR DISC BRAKE

1
47393 - INSULATOR, BRAKE TUBE HEAT
47393-35020

RN36;RN46..ARL..IV3;LN46..T1..ARL..CBU;RN46..EUR,GEN,ME,SA

1
47393-35040

LN46..TW;LN46..ARL..IV3;RN46..ARL..CBU;LN36,46..T1..(EUR,GEN)

1
Common parts
90461-06112
90461-06113
90461-06487
90461-08324
90461-08325
90461-10469
90461-10570
90480-01069
90480-01071
91611-40812
91616-40820
91656-40822
96221-20905
96991-10080
