KUN25R-PRMDHW (2008)

Toyota Hilux

Production Oct 2008 - Aug 2011
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

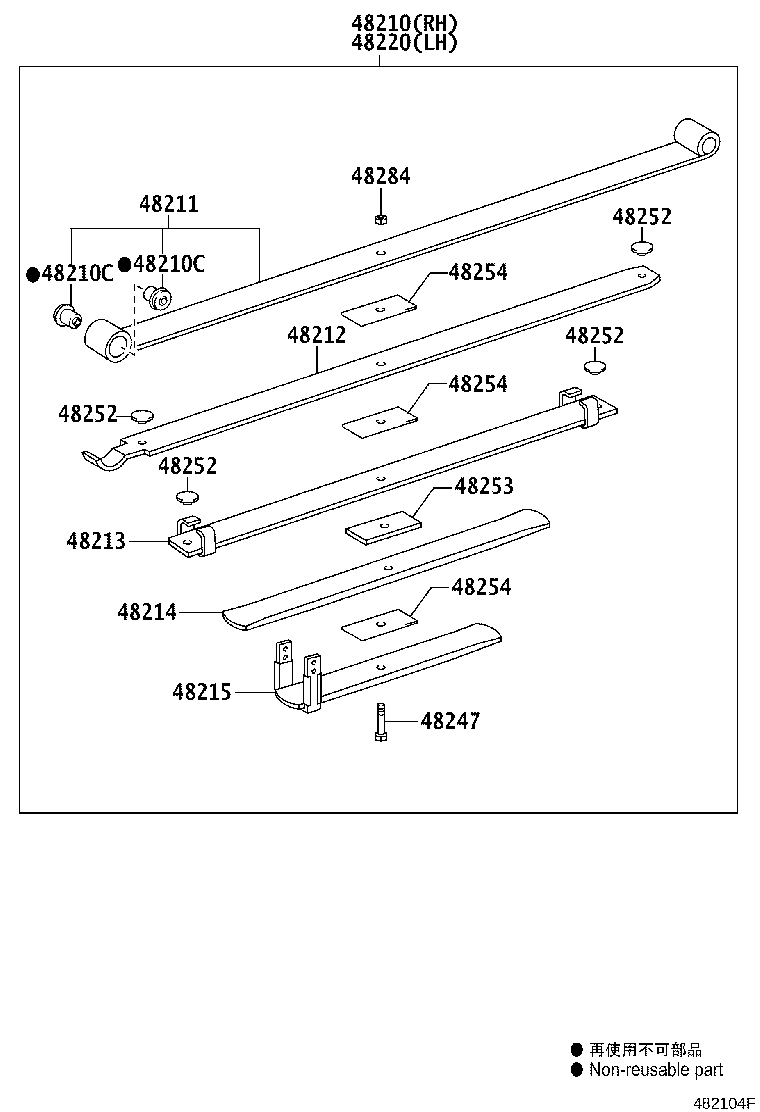

ILLUST NO. 2 OF 2(0810- )KUN2#..DCB,SCB

Click highlighted areas on diagram

5-LEAF

diagram 48210 48210C 48210C 48211 48212 48213 48214 48215 48220 48247 48252 48252 48252 48252 48253 48254 48254 48254 48284
Part # Description Qty Price
48210 - SPRING ASSY, REAR RH
48210-0K251

KUN2#..DCB

5-LEAF

1
48210-0K100

KUN2#..DCB

5-LEAF

1
48210C - BUSH(FOR REAR SPRING LEAF)
90389-T0005

KUN25;KUN15,26..(DCB,THDCB,XTR)..(4FC,5F)

2
48210C - BUSH(FOR REAR SPRING LEAF)
90389-T0005

KUN25;KUN15,26..(DCB,THDCB,XTR)..(4FC,5F)

2
48211 - LEAF, REAR SPRING, NO.1
48211-0K100

KUN2#..DCB

2
48211-0K251

KUN2#..DCB

2
48212 - LEAF, REAR SPRING, NO.2
48212-0K100

KUN2#..DCB

2
48212-0K251

KUN2#..DCB

2
48213 - LEAF, REAR SPRING, NO.3
48213-0K100

KUN2#..DCB

2
48213-0K251

KUN2#..DCB

2
48214 - LEAF, REAR SPRING, NO.4
48214-0K251

KUN2#..DCB

2
48214-0K100

KUN2#..DCB

2
48215 - LEAF, REAR SPRING, NO.5
48215-0K100

KUN2#..DCB

2
48215-0K251

KUN2#..DCB

2
48220 - SPRING ASSY, REAR LH
48210-0K100

KUN2#..DCB

5-LEAF

1
48210-0K251

KUN2#..DCB

5-LEAF

1
48247 - BOLT, REAR SPRING, CENTER
48247-0K050

KUN15,2#..DCB

2
48247-0K040

KUN15..SCB;KUN2#..DCB,SCB

2
48252 - SILENCER, REAR SPRING
48252-0K040

KUN15,2#..DCB,SCB

8
48252-0K040

KUN15,2#..DCB,SCB

8
48252 - SILENCER, REAR SPRING
48252-0K040

KUN15,2#..DCB,SCB

8
48252-0K040

KUN15,2#..DCB,SCB

8
48252 - SILENCER, REAR SPRING
48252-0K040

KUN15,2#..DCB,SCB

8
48252-0K040

KUN15,2#..DCB,SCB

8
48252 - SILENCER, REAR SPRING
48252-0K040

KUN15,2#..DCB,SCB

8
48252-0K040

KUN15,2#..DCB,SCB

8
48253 - SPACER, REAR SPRING, NO.1
48253-0K040

KUN15,2#..DCB,SCB

2
48253-0K040

KUN15,2#..DCB,SCB

2
48254 - SPACER, REAR SPRING LEAF
48254-0K250

KUN2#..DCB

6
48254 - SPACER, REAR SPRING LEAF
48254-0K250

KUN2#..DCB

6
48254 - SPACER, REAR SPRING LEAF
48254-0K250

KUN2#..DCB

6
48284 - NUT, REAR SPRING CENTER BOLT
48284-0K040

KUN15,2#..DCB,SCB

2
48284-0K040

KUN15,2#..DCB,SCB

2

ILLUST NO. 2 OF 2(1107- )

Click highlighted areas on diagram

5-LEAF,TYPE A

diagram 48210 48210C 48210C 48211 48212 48213 48220 48247 48248B 48248B 48252 48252 48252 48252 48253 48261 48262 48284
Part # Description Qty Price
