KUN25L-TRMSHW (2011)

Toyota Hilux

Production Aug 2011 - Dec 2015
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(1108- )DCB,SCB

Click highlighted areas on diagram

O-RING

diagram 9006814022 9006814023 9006814024
Part # Description Qty Price
Common parts
90068-14022
90068-14023
90068-14024

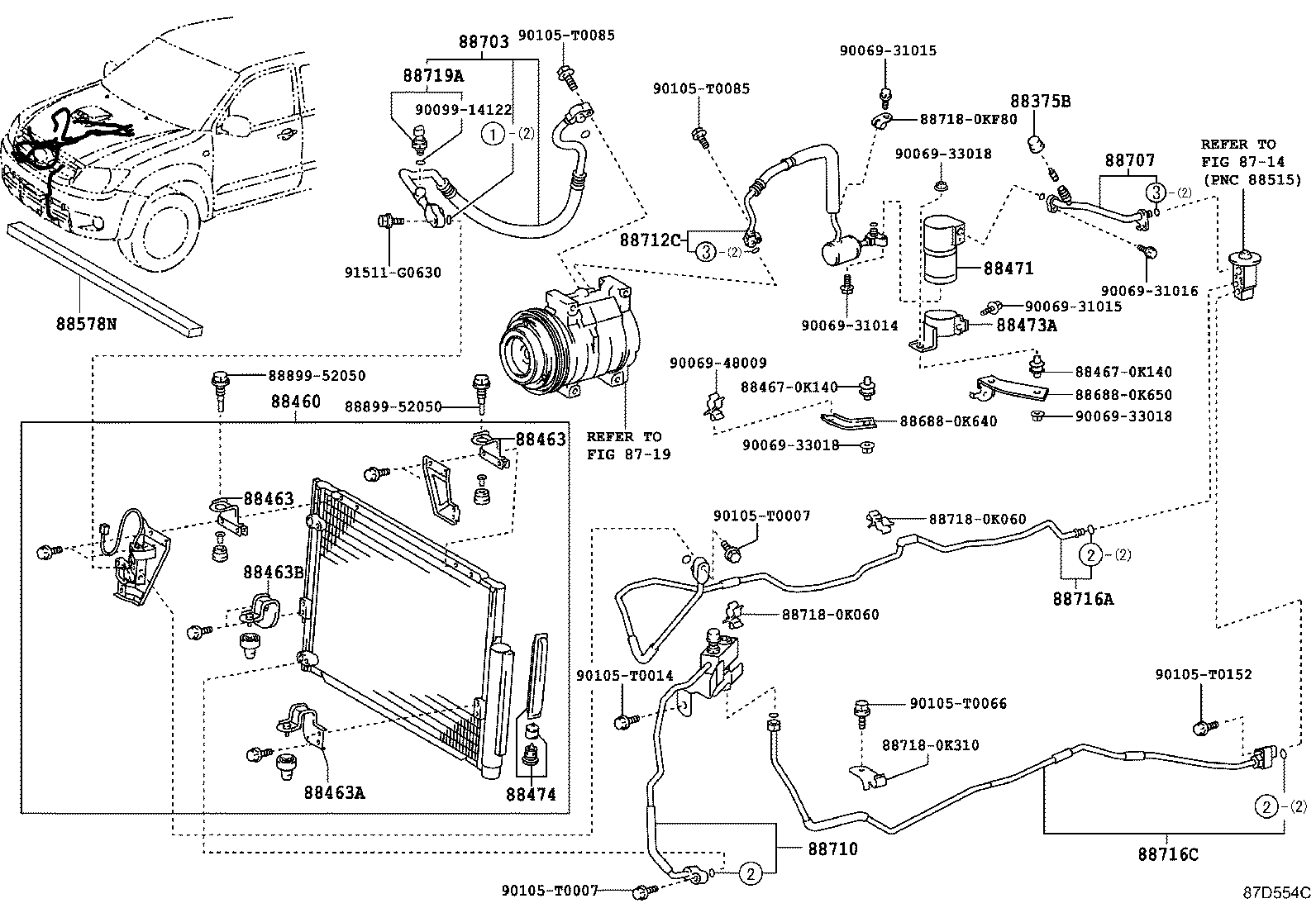

ILLUST NO. 1 OF 2(1108- )KUN26..LHD..DLX ; (1108- )KUN25,35..LHD..DCB,SCB

Click highlighted areas on diagram

diagram 8714 8719 88375B 88460 88463 88463 88463A 88463B 884670K140 884670K140 88471 88473A 88474 88578N 886880K640 886880K650 88703 88707 88710 88712C 88716A 88716C 887180K060 887180K060 887180K310 887180KF80 88719A 8889952050 8889952050 9006931014 9006931015 9006931015 9006931016 9006933018 9006933018 9006933018 9006948009 9009914122 90105T0007 90105T0007 90105T0014 90105T0066 90105T0085 90105T0085 90105T0152 91511G0630
Part # Description Qty Price
88375B - CAP, SERVICE VALVE, NO.1
88375-02140

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88460 - CONDENSER ASSY, COOLER
88460-0K120

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88463 - BRACKET, COOLER CONDENSER, NO.1
88463-0K190

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

2
88463 - BRACKET, COOLER CONDENSER, NO.1
88463-0K190

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

2
88463A - BRACKET, COOLER CONDENSER, NO.2
88463-0K200

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88463B - BRACKET, COOLER CONDENSER, NO.3
88463-0K210

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88471 - TANK, RECEIVER AIR CONDITIONER
88470-0K020

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88473A - HOLDER, RECEIVER
88473-0K040

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88474 - DRYER, COOLER
88474-02220

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88578N - PACKING, COOLING PIPE, NO.4
88578-0K800

KUN2#,35..DCB,SCB

1
88703 - HOSE SUB-ASSY, DISCHARGE
88703-0K260

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88707 - PIPE SUB-ASSY, SUCTION
88717-0KE10

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88710 - TUBE ASSY, AIR CONDITIONER
88710-0K030

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88712C - HOSE, SUCTION
88712-0K861

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-0K161

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88716C - PIPE, COOLER REFRIGERANT LIQUID, C
88716-0KD42

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88719A - SENSOR, AIR CONDITIONER PRESSURE
88719-40020

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
Common parts
88467-0K140
88688-0K640
88688-0K650
88718-0K060
88718-0K310
88718-0KF80
88899-52050
90069-31014
90069-31015
90069-31016
90069-33018
90069-48009
90099-14122
90105-T0007
90105-T0014
90105-T0066
90105-T0085
90105-T0152
91511-G0630
Linked diagrams
8714
8719
