KUN25L-TRMSHW (2011)

Toyota Hilux

Production Aug 2011 - Dec 2015
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

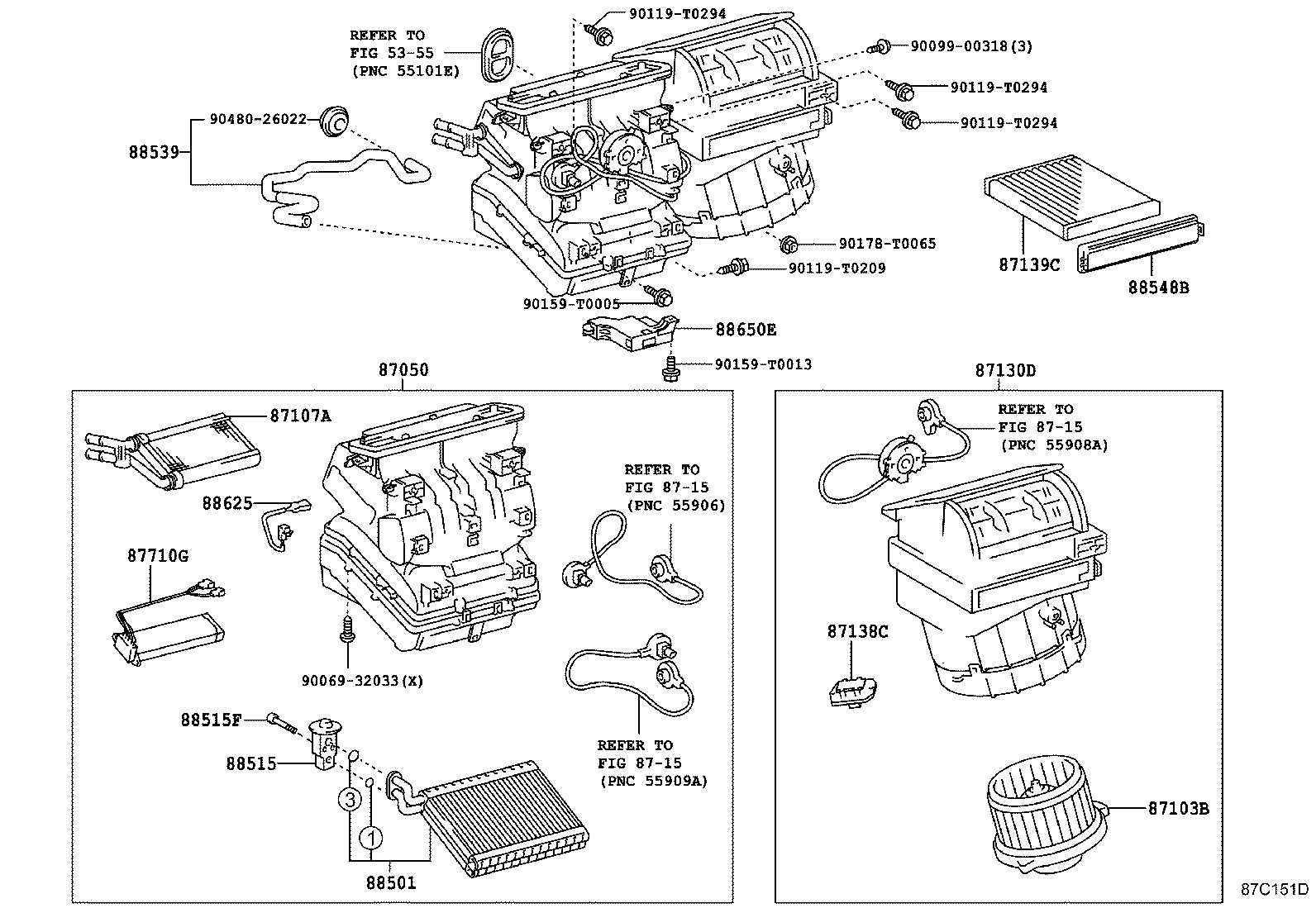

ILLUST NO. 1 OF 2(1108- )KUN26..LHD..DLX ; (1108- )KUN25,35..LHD..DCB,SCB

Click highlighted areas on diagram

MANUAL AIR CONDITIONER

diagram 5355 87050 87103B 87107A 87130D 87138C 87139C 8715 8715 8715 87710G 88501 88515 88515F 88539 88548B 88625 88650E 9006932033 9009900318 90119T0209 90119T0294 90119T0294 90119T0294 90159T0005 90159T0013 90178T0065 9048026022
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-0K282

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
87050-0K262

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02470

KUN2#,35..LHD..(DCB,SCB)

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-0K050

KUN26..DLX;KUN25,35..DCB,SCB

1
87130D - BLOWER ASSY
87130-0K151

KUN26..LHD..DLX;KUN25,35..LHD..(DCB,SCB)

1
87138C - RESISTOR, BLOWER
87138-0K110

KUN25,35..LHD;KUN26..LHD..DLX

1
87139C - FILTER, CLEAN AIR
87139-50100

KUN2#,35

*DPF

1
87139-52020

KUN2#,35

STANDARD

1
87710G - QUICK HEATER ASSY
87710-0K091

KUN2#,35..LHD..(DCB,SCB)

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-12510

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88501-12510

KUN35;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88515 - VALVE, COOLER EXPANSION
88515-0K190

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04597

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

2
88539 - HOSE, COOLER UNIT DRAIN, NO.1
88539-0K030

KUN2#,35..LHD..(DCB,SCB)

1
88548B - CASE, AIR FILTER
88548-0K020

KUN2#,35..LHD

1
88625 - THERMISTOR, COOLER, NO.1
88625-02110

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
88650E - AMPLIFIER ASSY, AIR CONDITIONER, NO.1
88650-0K130

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

1
88650-0K140

KUN35..DCB,SCB;KUN25..LHD..SCB;KUN2#..LHD..DCB..5F..DLX

AIR CONDITIONER-SINGLE AIR CONDITIONER

1
Common parts
90069-32033
90099-00318
90119-T0209
90119-T0294
90159-T0005
90159-T0013
90178-T0065
90480-26022
Linked diagrams
5355
8715

ILLUST NO. 2 OF 2(1108- )DCB,SCB

Click highlighted areas on diagram

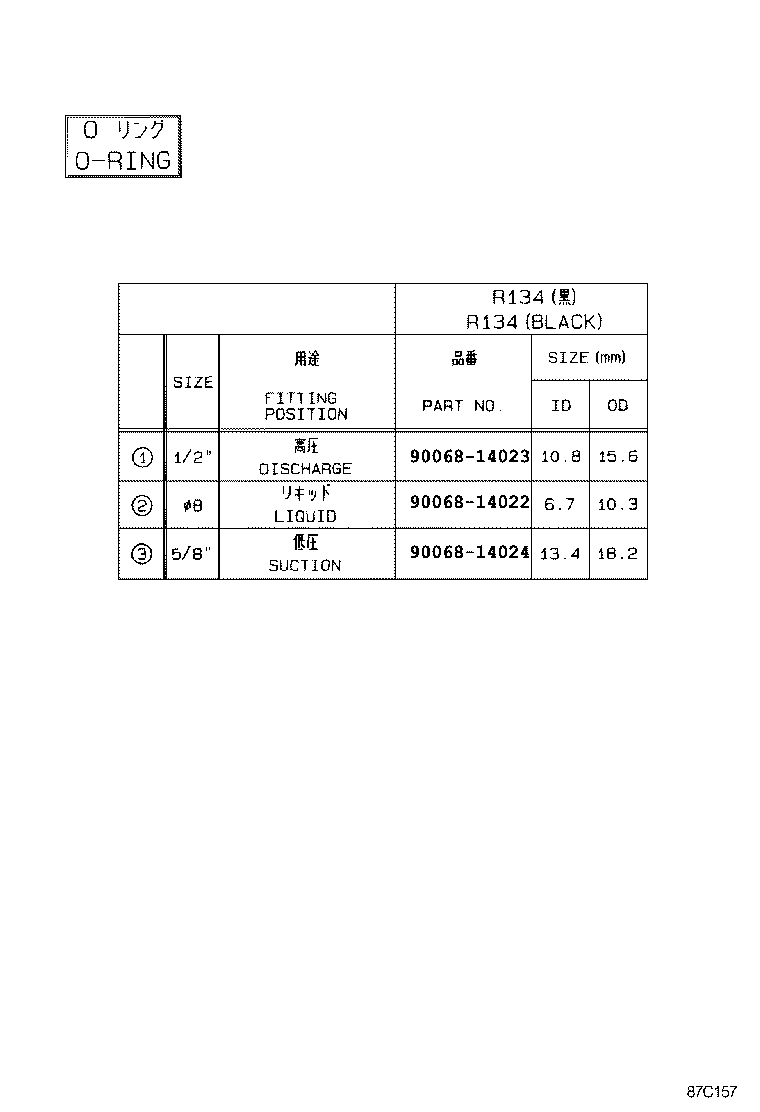

O-RING

diagram 9006814022 9006814023 9006814024
Part # Description Qty Price
Common parts
90068-14022
90068-14023
90068-14024
