KUN25L-TRMSHW (2011)

Toyota Hilux

Production Aug 2011 - Dec 2015
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

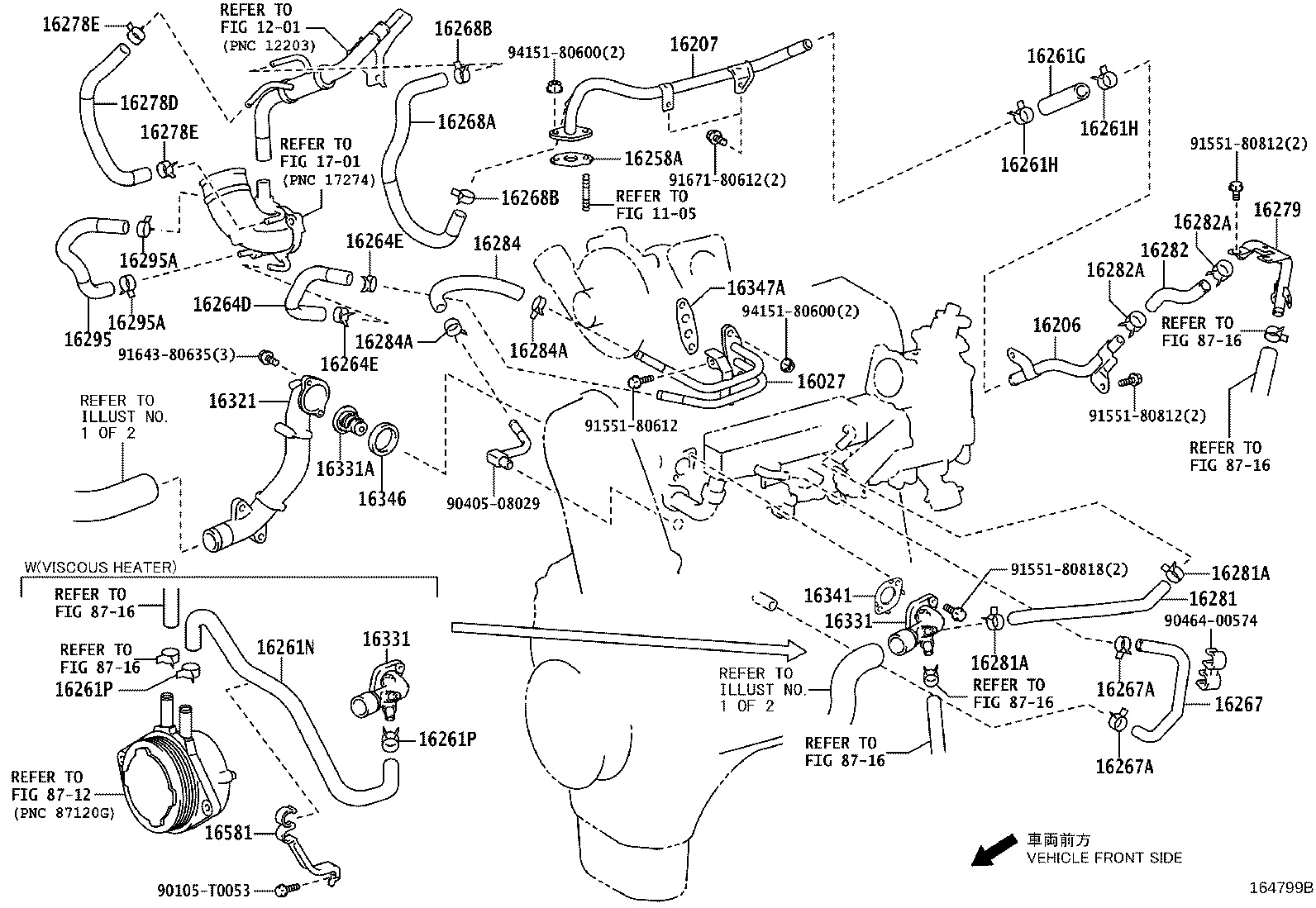

ILLUST NO. 2 OF 2(1107-1203)2KDFTV

Click highlighted areas on diagram

diagram 1105 16027 16206 16207 16258A 16261G 16261H 16261H 16261N 16261P 16261P 16267 16267A 16267B 16267B 16267C 16267D 16268G 16268H 16268M 16279 16281G 16282 16282A 16282A 16283 16283A 16283B 16283B 16283C 16283C 16283C 16283C 16284 16284A 16284A 16285 16285A 16285A 16286 16286A 16286A 16287 16287A 16287A 16288 16288A 16288C 16288C 16289 16291 16291 16293 16293A 16293A 16296 16296A 16296A 16321 16331 16331 16331A 16341 16346 16347A 16581 2501 8712 8716 8716 8716 8716 8716 8716 90105T0053 9040112023 9040508029 9043012037 9046914002 9155180612 9155180812 9155180812 9155180818 9164380635 9167180612 9167180820 9415180600 9415180600
Part # Description Qty Price
16027 - PIPE SUB-ASSY, TURBO WATER, NO.1
16027-30150

2KDFTV..KUN25,35

1
16206 - PIPE SUB-ASSY, WATER BY-PASS
16206-30060

1KDFTV,2KDFTV..KUN2#,35

1
16206-30061

1KDFTV,2KDFTV..KUN2#,35

1
16207 - PIPE SUB-ASSY, WATER BY-PASS, NO.2
16207-30180

1KDFTV,2KDFTV..KUN2#,35

1
16258A - GASKET(FOR HEATER RETURN)
16258-67010

1KDFTV,2KDFTV..KUN2#,35

1
16261G - HOSE, WATER BY-PASS, NO.1
16261-30060

1KDFTV,2KDFTV..KUN2#,35

1
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261N - HOSE, WATER BY-PASS, NO.2
16264-0L090

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16267 - HOSE, WATER BY-PASS, NO.3
16267-30120

1KDFTV,2KDFTV..KUN2#,35

1
16267A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
16267B - CLIP(FOR WATER BY-PASS HOSE)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16267B - CLIP(FOR WATER BY-PASS HOSE)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16267C - HOSE, WATER BY-PASS, NO.4
16281-30140

1KDFTV,2KDFTV..KUN2#,35

1
16267D - CLIP(FOR WATER BY-PASS HOSE NO.4)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16268G - GASKET(FOR WATER BY-PASS PIPE)
90430-12037

1KDFTV,2KDFTV..KUN2#,35

1
16268H - BOLT, UNION(FOR WATER BY-PASS PIPE)
90401-12023

1KDFTV,2KDFTV..KUN2#,35

1
16268M - PIPE, WATER BY-PASS, NO.3
16279-30010

1KDFTV,2KDFTV..KUN2#,35

1
16279 - PIPE, WATER BY-PASS, NO.3
16208-30020

1KDFTV,2KDFTV..KUN2#,35

1
16281G - CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16282 - HOSE, WATER BY-PASS, NO.5
16282-30040

1KDFTV,2KDFTV..KUN2#,35

1
16282-30050

1KDFTV,2KDFTV..KUN2#,35

1
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16283 - HOSE, WATER BY-PASS, NO.6
16283-30040

1KDFTV,2KDFTV..KUN2#,35

1
16283-30041

1KDFTV,2KDFTV..KUN2#,35

1
16283A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16283B - HOSE, WATER BY-PASS
99555-10080

1KDFTV,2KDFTV..KUN2#,35

2
16283B - HOSE, WATER BY-PASS
99555-10080

1KDFTV,2KDFTV..KUN2#,35

2
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16284 - HOSE, TURBO WATER, NO.1
16284-30070

2KDFTV..KUN25,35

1
16284A - CLIP(FOR TURBO WATER HOSE NO.1)
96137-41501

2KDFTV..KUN25,35

2
16284A - CLIP(FOR TURBO WATER HOSE NO.1)
96137-41501

2KDFTV..KUN25,35

2
16285 - HOSE, TURBO WATER, NO.2
16284-30120

2KDFTV..KUN35..SR;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

L=160,NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16284-30120

2KDFTV..KUN25,35

L=160

1
16285A - CLIP(FOR TURBO WATER HOSE NO.2)
90467-13128

2KDFTV..KUN25,35

NO.1

1
96137-41501

2KDFTV..KUN25,35

NO.2

1
16285A - CLIP(FOR TURBO WATER HOSE NO.2)
90467-13128

2KDFTV..KUN25,35

NO.1

1
96137-41501

2KDFTV..KUN25,35

NO.2

1
16286 - HOSE, TURBO WATER, NO.3
16286-30080

1KDFTV,2KDFTV..KUN2#,35

1
16286A - CLIP(FOR TURBO WATER HOSE NO.3)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16286A - CLIP(FOR TURBO WATER HOSE NO.3)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16287 - HOSE, TURBO WATER, NO.4
16287-30040

1KDFTV,2KDFTV..KUN2#,35

1
16287A - CLIP(FOR TURBO WATER HOSE NO.4)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16287A - CLIP(FOR TURBO WATER HOSE NO.4)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16288 - PIPE, WATER BY-PASS, NO.4
16288-30020

1KDFTV,2KDFTV..KUN2#,35

1
16288A - HOSE(FOR WATER BY-PASS PIPE NO.4)
99555-10200

1KDFTV,2KDFTV..KUN2#,35

1
16294-30030

1KDFTV,2KDFTV..KUN2#,35

1
16288C - CLIP(FOR WATER BY-PASS PIPE NO.4)
90467-13073

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16288C - CLIP(FOR WATER BY-PASS PIPE NO.4)
90467-13073

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16289 - PIPE, WATER BY-PASS, NO.5
16289-30011

1KDFTV,2KDFTV..KUN2#,35

1
16289-30010

1KDFTV,2KDFTV..KUN2#,35

1
16291 - JOINT, WATER HOSE
16291-30020

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
16291-30030

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16291 - JOINT, WATER HOSE
16291-30020

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
16291-30030

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16293 - HOSE, WATER BY-PASS, NO.10
16293-30031

1KDFTV,2KDFTV..KUN2#,35

1
16293-30030

1KDFTV,2KDFTV..KUN2#,35

1
16293A - CLIP(FOR WATER BY-PASS HOSE NO.10)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16293A - CLIP(FOR WATER BY-PASS HOSE NO.10)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16296 - HOSE, WATER BY-PASS, NO.8
16296-30020

1KDFTV,2KDFTV..KUN2#,35

1
16296A - CLIP(FOR WATER BY-PASS HOSE NO.8)
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16296A - CLIP(FOR WATER BY-PASS HOSE NO.8)
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16321 - INLET, WATER
16321-30040

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331A - THERMOSTAT
90916-03118

1KDFTV,2KDFTV..KUN2#,35

*WAX 82-95

1
16341 - GASKET, WATER OUTLET
16341-30020

1KDFTV,2KDFTV..KUN2#,35

1
16346 - GASKET, THERMOSTAT
16346-67010

1KDFTV,2KDFTV..KUN2#,35

(J)

1
16346-0K010

1KDFTV,2KDFTV..KUN2#,35

(L)

1
16347A - GASKET(FOR TURBO WATER PIPE)
16347-30010

1KDFTV,2KDFTV..KUN2#,35..EUR

1
16347-30010

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16581 - CLAMP, HOSE(FOR WATER HOSE)
16581-30150

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
Common parts
90105-T0053
90401-12023
90405-08029
90430-12037
90469-14002
91551-80612
91551-80812
91551-80818
91643-80635
91671-80612
91671-80820
94151-80600
Linked diagrams
1105
2501
8712
8716

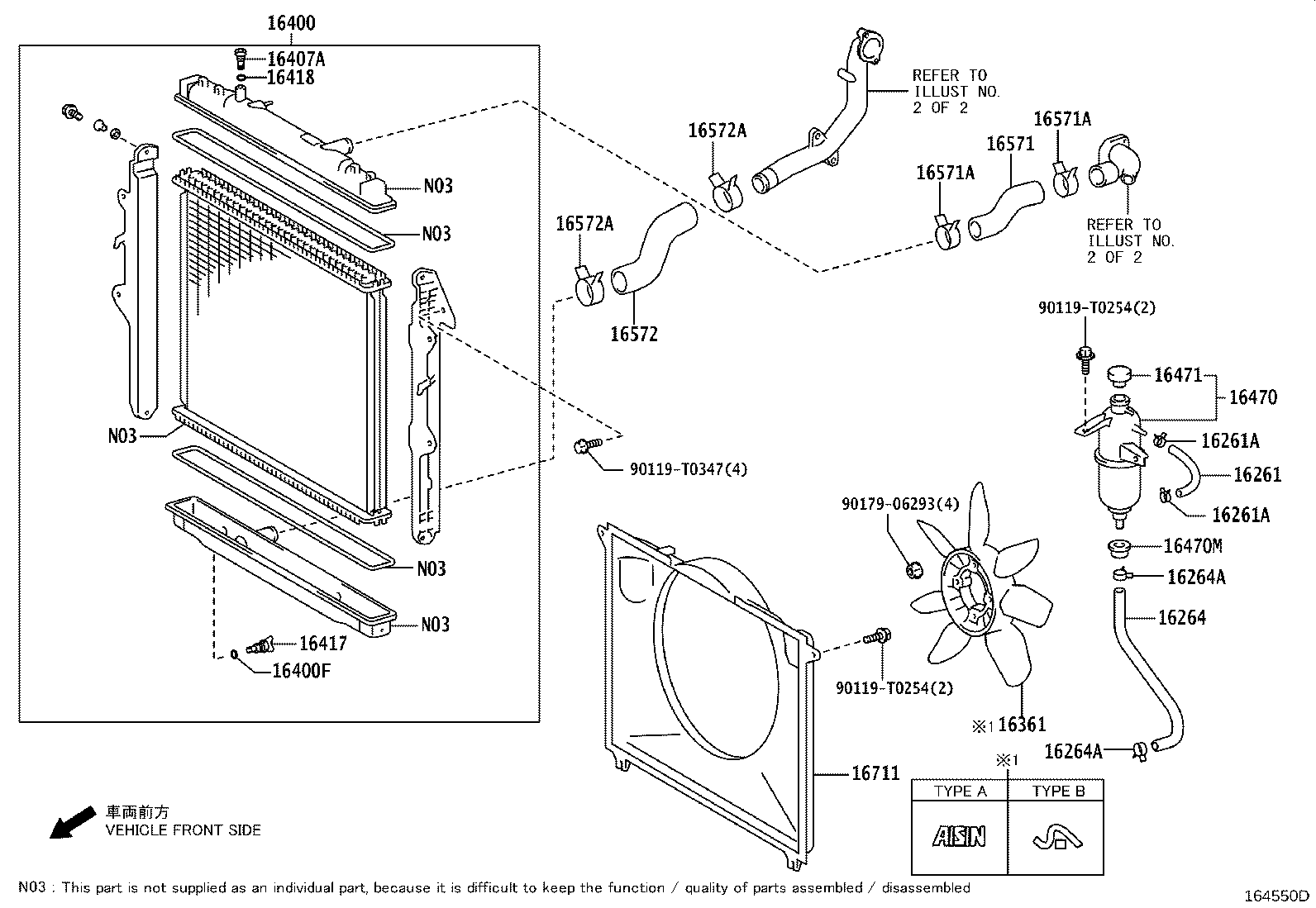

ILLUST NO. 1 OF 2(1108- )1KDFTV,2KDFTV..DCB,SCB

Click highlighted areas on diagram

diagram 16261 16261A 16261A 16264 16264A 16264A 16361 16400 16400F 16407A 16417 16418 16470 16470M 16471 16571 16571A 16571A 16572 16572A 16572A 16711 90119T0254 90119T0254 90119T0347 9017906293
Part # Description Qty Price
16261 - HOSE, WATER BY-PASS
16261-0L010

1KDFTV,2KDFTV..KUN2#,35

1
16261A - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
90466-T0046

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0033

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0015

1KDFTV,2KDFTV..KUN2#,35

2
16261A - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
90466-T0046

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0033

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0015

1KDFTV,2KDFTV..KUN2#,35

2
16264 - HOSE, WATER BY-PASS, NO.2
16264-0L010

1KDFTV,2KDFTV..KUN2#,35

1
16264A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0031

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0030

1KDFTV,2KDFTV..KUN2#,35

2
16264A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0031

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0030

1KDFTV,2KDFTV..KUN2#,35

2
16361 - FAN
16361-0L020

1KDFTV,2KDFTV..KUN2#,35

1
16361-0L020

1KDFTV,2KDFTV..KUN2#,35

TYPE B:REFER ILLUST.

1
16361-67020

1KDFTV,2KDFTV..KUN2#,35

TYPE A:REFER ILLUST.

1
16400 - RADIATOR ASSY
16400-0L160

1KDFTV,2KDFTV..KUN2#,35..(DCB,SCB)..5F

1
16400F - PACKING(FOR RADIATOR DRAIN COCK)
16492-0D430

1KDFTV,2KDFTV..KUN2#,35..(DCB,SCB)..5F

1
16407A - COCK SUB-ASSY, RADIATOR DRAIN
16407-67240

1KDFTV,2KDFTV..KUN2#,35..5F

1
16417 - COCK
16417-0D430

1KDFTV,2KDFTV..KUN2#,35..(DCB,SCB)..5F

1
16418 - PACKING
16418-0D310

1KDFTV,2KDFTV..KUN2#,35..(DCB,SCB)..5F

1
16470 - TANK ASSY, RADIATOR RESERVE
16470-0L010

1KDFTV,2KDFTV..KUN2#,35

1
16470-0L013

1KDFTV,2KDFTV..KUN2#,35

1
16470-0L012

1KDFTV,2KDFTV..KUN2#,35

1
16470-0L011

1KDFTV,2KDFTV..KUN2#,35

1
16470M - GROMMET
90480-T0004

1KDFTV,2KDFTV..KUN2#,35

1
16471 - CAP SUB-ASSY, RESERVE TANK
16401-30011

1KDFTV,2KDFTV..KUN2#,35

1
16401-30013

1KDFTV,2KDFTV..KUN2#,35

1
16401-30012

1KDFTV,2KDFTV..KUN2#,35

1
16571 - HOSE, RADIATOR, INLET
16571-0L050

1KDFTV,2KDFTV..KUN2#,35

*304

1
16571-0L030

1KDFTV,2KDFTV..KUN2#,35

1
16571-0L090

1KDFTV,2KDFTV..KUN2#,35

*305

1
16571-0L040

1KDFTV,2KDFTV..KUN2#,35

*303

1
16571-0L030

1KDFTV,2KDFTV..KUN2#,35

*299

1
16571A - CLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
90466-T0012

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0024

1KDFTV,2KDFTV..KUN2#,35

2
16571A - CLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
90466-T0012

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0024

1KDFTV,2KDFTV..KUN2#,35

2
16572 - HOSE, RADIATOR, OUTLET
16572-0L040

1KDFTV,2KDFTV..KUN2#,35

*303

1
16572-0L030

1KDFTV,2KDFTV..KUN2#,35

*299

1
16572-0L030

1KDFTV,2KDFTV..KUN2#,35

1
16572-0L090

1KDFTV,2KDFTV..KUN2#,35

*305

1
16572-0L050

1KDFTV,2KDFTV..KUN2#,35

*304

1
16572A - CLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
90466-T0024

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0012

1KDFTV,2KDFTV..KUN2#,35

2
16572A - CLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
90466-T0024

1KDFTV,2KDFTV..KUN2#,35

2
90466-T0012

1KDFTV,2KDFTV..KUN2#,35

2
16711 - SHROUD, FAN
16711-0L070

1KDFTV,2KDFTV..KUN2#,35..DCB,SCB

1
Common parts
90119-T0254
90119-T0347
90179-06293

ILLUST NO. 2 OF 2(1203- )2KDFTV

Click highlighted areas on diagram

diagram 1105 16027 16206 16207 16258A 16261G 16261H 16261H 16261N 16261P 16261P 16264D 16264E 16264E 16267 16267A 16267B 16267B 16267C 16267D 16268A 16268B 16268B 16268G 16268H 16268M 16278D 16278E 16278E 16279 16281G 16282 16282A 16282A 16283 16283A 16283B 16283B 16283C 16283C 16283C 16283C 16285 16285A 16285A 16286 16286A 16286A 16287 16287A 16287A 16288 16288A 16288C 16288C 16289 16291 16291 16293 16293A 16293A 16295 16295A 16295A 16296 16296A 16296A 16297 16297A 16297A 16321 16331 16331 16331A 16341 16346 16347A 16581 1701 2501 8712 8716 8716 8716 8716 8716 8716 90105T0053 9040112023 9040508029 9043012037 9046914002 9155180612 9155180812 9155180812 9155180818 9164380635 9167180612 9167180814 9167180820 9415180600 9415180600
Part # Description Qty Price
16027 - PIPE SUB-ASSY, TURBO WATER, NO.1
16027-30150

2KDFTV..KUN25,35

1
16206 - PIPE SUB-ASSY, WATER BY-PASS
16206-30060

1KDFTV,2KDFTV..KUN2#,35

1
16206-30061

1KDFTV,2KDFTV..KUN2#,35

1
16207 - PIPE SUB-ASSY, WATER BY-PASS, NO.2
16207-30180

1KDFTV,2KDFTV..KUN2#,35

1
16258A - GASKET(FOR HEATER RETURN)
16258-67010

1KDFTV,2KDFTV..KUN2#,35

1
16261G - HOSE, WATER BY-PASS, NO.1
16261-30060

1KDFTV,2KDFTV..KUN2#,35

1
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261N - HOSE, WATER BY-PASS, NO.2
16264-0L090

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16264D - HOSE, WATER BY-PASS, NO.2
16264-30031

1KDFTV,2KDFTV..KUN2#,35

1
16264-30030

1KDFTV,2KDFTV..KUN2#,35

1
16264E - CLIP(FOR WATER BY-PASS HOSE NO.2)
96137-41501

2KDFTV..KUN25,35

2
16264E - CLIP(FOR WATER BY-PASS HOSE NO.2)
96137-41501

2KDFTV..KUN25,35

2
16267 - HOSE, WATER BY-PASS, NO.3
16267-30120

1KDFTV,2KDFTV..KUN2#,35

1
16267A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
16267B - CLIP(FOR WATER BY-PASS HOSE)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16267B - CLIP(FOR WATER BY-PASS HOSE)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16267C - HOSE, WATER BY-PASS, NO.4
16281-30140

1KDFTV,2KDFTV..KUN2#,35

1
16267D - CLIP(FOR WATER BY-PASS HOSE NO.4)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16268A - HOSE(FOR WATER BY-PASS PIPE)
16299-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16268B - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS PIPE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16268B - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS PIPE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16268G - GASKET(FOR WATER BY-PASS PIPE)
90430-12037

1KDFTV,2KDFTV..KUN2#,35

1
16268H - BOLT, UNION(FOR WATER BY-PASS PIPE)
90401-12023

1KDFTV,2KDFTV..KUN2#,35

1
16268M - PIPE, WATER BY-PASS, NO.3
16279-30010

1KDFTV,2KDFTV..KUN2#,35

1
16278D - HOSE, WATER BY-PASS
16298-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16278E - CLIP(FOR WATER BY-PASS HOSE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16278E - CLIP(FOR WATER BY-PASS HOSE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16279 - PIPE, WATER BY-PASS, NO.3
16208-30020

1KDFTV,2KDFTV..KUN2#,35

1
16281G - CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16282 - HOSE, WATER BY-PASS, NO.5
16282-30040

1KDFTV,2KDFTV..KUN2#,35

1
16282-30050

1KDFTV,2KDFTV..KUN2#,35

1
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16283 - HOSE, WATER BY-PASS, NO.6
16283-30040

1KDFTV,2KDFTV..KUN2#,35

1
16283-30041

1KDFTV,2KDFTV..KUN2#,35

1
16283A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
16283B - HOSE, WATER BY-PASS
99555-10080

1KDFTV,2KDFTV..KUN2#,35

2
16283B - HOSE, WATER BY-PASS
99555-10080

1KDFTV,2KDFTV..KUN2#,35

2
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16283C - CLAMP OR CLIP(FOR WATER BY-PASS HOSE)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

4
16285 - HOSE, TURBO WATER, NO.2
16284-30120

2KDFTV..KUN35..SR;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

L=160,NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16284-30120

2KDFTV..KUN25,35

L=160

1
16285A - CLIP(FOR TURBO WATER HOSE NO.2)
90467-13128

2KDFTV..KUN25,35

NO.1

1
96137-41501

2KDFTV..KUN25,35

NO.2

1
16285A - CLIP(FOR TURBO WATER HOSE NO.2)
90467-13128

2KDFTV..KUN25,35

NO.1

1
96137-41501

2KDFTV..KUN25,35

NO.2

1
16286 - HOSE, TURBO WATER, NO.3
16286-30080

1KDFTV,2KDFTV..KUN2#,35

1
16286A - CLIP(FOR TURBO WATER HOSE NO.3)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16286A - CLIP(FOR TURBO WATER HOSE NO.3)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16287 - HOSE, TURBO WATER, NO.4
16287-30040

1KDFTV,2KDFTV..KUN2#,35

1
16287A - CLIP(FOR TURBO WATER HOSE NO.4)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16287A - CLIP(FOR TURBO WATER HOSE NO.4)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16288 - PIPE, WATER BY-PASS, NO.4
16288-30020

1KDFTV,2KDFTV..KUN2#,35

1
16288A - HOSE(FOR WATER BY-PASS PIPE NO.4)
99555-10200

1KDFTV,2KDFTV..KUN2#,35

1
16294-30030

1KDFTV,2KDFTV..KUN2#,35

1
16288C - CLIP(FOR WATER BY-PASS PIPE NO.4)
90467-13073

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16288C - CLIP(FOR WATER BY-PASS PIPE NO.4)
90467-13073

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16289 - PIPE, WATER BY-PASS, NO.5
16289-30011

1KDFTV,2KDFTV..KUN2#,35

1
16289-30010

1KDFTV,2KDFTV..KUN2#,35

1
16291 - JOINT, WATER HOSE
16291-30020

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
16291-30030

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16291 - JOINT, WATER HOSE
16291-30020

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
16291-30030

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16293 - HOSE, WATER BY-PASS, NO.10
16293-30031

1KDFTV,2KDFTV..KUN2#,35

1
16293-30030

1KDFTV,2KDFTV..KUN2#,35

1
16293A - CLIP(FOR WATER BY-PASS HOSE NO.10)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16293A - CLIP(FOR WATER BY-PASS HOSE NO.10)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16295 - HOSE, WATER BY-PASS, NO.7
16295-30050

1KDFTV,2KDFTV..KUN2#,35

1
16295A - CLIP(FOR WATER BY-PASS HOSE NO.7)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16295A - CLIP(FOR WATER BY-PASS HOSE NO.7)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16296 - HOSE, WATER BY-PASS, NO.8
16296-30020

1KDFTV,2KDFTV..KUN2#,35

1
16296A - CLIP(FOR WATER BY-PASS HOSE NO.8)
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16296A - CLIP(FOR WATER BY-PASS HOSE NO.8)
90467-13128

1KDFTV,2KDFTV..KUN2#,35

NO.1

1
96137-41501

1KDFTV,2KDFTV..KUN2#,35

NO.2

1
16297 - HOSE, WATER BY-PASS, NO.9
16297-30010

1KDFTV,2KDFTV..KUN2#,35..EUR

1
16297A - CLIP(FOR WATER BY-PASS HOSE NO.9)
96137-41501

1KDFTV,2KDFTV..KUN2#,35..EUR

2
16297A - CLIP(FOR WATER BY-PASS HOSE NO.9)
96137-41501

1KDFTV,2KDFTV..KUN2#,35..EUR

2
16321 - INLET, WATER
16321-30040

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331A - THERMOSTAT
90916-03118

1KDFTV,2KDFTV..KUN2#,35

*WAX 82-95

1
16341 - GASKET, WATER OUTLET
16341-30020

1KDFTV,2KDFTV..KUN2#,35

1
16346 - GASKET, THERMOSTAT
16346-67010

1KDFTV,2KDFTV..KUN2#,35

(J)

1
16346-0K010

1KDFTV,2KDFTV..KUN2#,35

(L)

1
16347A - GASKET(FOR TURBO WATER PIPE)
16347-30010

1KDFTV,2KDFTV..KUN2#,35..EUR

1
16347-30010

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16581 - CLAMP, HOSE(FOR WATER HOSE)
16581-30150

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
Common parts
90105-T0053
90401-12023
90405-08029
90430-12037
90469-14002
91551-80612
91551-80812
91551-80818
91643-80635
91671-80612
91671-80814
91671-80820
94151-80600
Linked diagrams
1105
1701
2501
8712
8716

ILLUST NO. 2 OF 2(1203- )1KDFTV..LHD..DCB..SR ; (1203- )2KDFTV..KUN25..LHD..DCB,THDCB..CBU ; (

Click highlighted areas on diagram

RUSSIA & UKURAINE OR MOROCCO SPEC

diagram 1105 1201 16027 16206 16207 16258A 16261G 16261H 16261H 16261N 16261P 16261P 16264D 16264E 16264E 16267 16267A 16267A 16268A 16268B 16268B 16278D 16278E 16278E 16279 16281 16281A 16281A 16282 16282A 16282A 16284 16284A 16284A 16295 16295A 16295A 16321 16331 16331 16331A 16341 16346 16347A 16581 1701 8712 8716 8716 8716 8716 8716 8716 90105T0053 9040508029 9046400574 9155180612 9155180812 9155180812 9155180818 9164380635 9167180612 9415180600 9415180600
Part # Description Qty Price
16027 - PIPE SUB-ASSY, TURBO WATER, NO.1
16027-30150

2KDFTV..KUN25,35

1
16027-30150

2KDFTV..KUN25,35

1
16206 - PIPE SUB-ASSY, WATER BY-PASS
16206-30060

1KDFTV,2KDFTV..KUN2#,35

1
16206-30060

1KDFTV,2KDFTV..KUN2#,35

1
16206-30061

1KDFTV,2KDFTV..KUN2#,35

1
16206-30061

1KDFTV,2KDFTV..KUN2#,35

1
16207 - PIPE SUB-ASSY, WATER BY-PASS, NO.2
16207-30180

1KDFTV,2KDFTV..KUN2#,35

1
16207-30180

1KDFTV,2KDFTV..KUN2#,35

1
16258A - GASKET(FOR HEATER RETURN)
16258-67010

1KDFTV,2KDFTV..KUN2#,35

1
16258-67010

1KDFTV,2KDFTV..KUN2#,35

1
16261G - HOSE, WATER BY-PASS, NO.1
16261-30060

1KDFTV,2KDFTV..KUN2#,35

1
16261-30060

1KDFTV,2KDFTV..KUN2#,35

1
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261H - CLIP(FOR WATER BY-PASS HOSE NO.1)
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
90466-21001

1KDFTV,2KDFTV..KUN2#,35

2
16261N - HOSE, WATER BY-PASS, NO.2
16264-0L090

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
16264-0L090

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16261P - CLIP(FOR WATER BY-PASS HOSE NO.2)
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
90466-T0010

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

2
16264D - HOSE, WATER BY-PASS, NO.2
16264-30031

1KDFTV,2KDFTV..KUN2#,35

1
16264-30031

1KDFTV,2KDFTV..KUN2#,35

1
16264-30030

1KDFTV,2KDFTV..KUN2#,35

1
16264-30030

1KDFTV,2KDFTV..KUN2#,35

1
16264E - CLIP(FOR WATER BY-PASS HOSE NO.2)
96137-41501

2KDFTV..KUN25,35

2
96137-41501

2KDFTV..KUN25,35

2
16264E - CLIP(FOR WATER BY-PASS HOSE NO.2)
96137-41501

2KDFTV..KUN25,35

2
96137-41501

2KDFTV..KUN25,35

2
16267 - HOSE, WATER BY-PASS, NO.3
16267-30120

1KDFTV,2KDFTV..KUN2#,35

1
16267-30120

1KDFTV,2KDFTV..KUN2#,35

1
16267A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
16267A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
96136-42101

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
90467-19022

1KDFTV,2KDFTV..KUN2#,35

1
16268A - HOSE(FOR WATER BY-PASS PIPE)
16299-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16299-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16268B - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS PIPE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16268B - CLAMP OR CLIP, HOSE(FOR WATER BY-PASS PIPE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16278D - HOSE, WATER BY-PASS
16298-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16298-30020

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16278E - CLIP(FOR WATER BY-PASS HOSE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16278E - CLIP(FOR WATER BY-PASS HOSE)
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
96137-41501

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

2
16279 - PIPE, WATER BY-PASS, NO.3
16208-30020

1KDFTV,2KDFTV..KUN2#,35

1
16208-30020

1KDFTV,2KDFTV..KUN2#,35

1
16282 - HOSE, WATER BY-PASS, NO.5
16282-30040

1KDFTV,2KDFTV..KUN2#,35

1
16282-30040

1KDFTV,2KDFTV..KUN2#,35

1
16282-30050

1KDFTV,2KDFTV..KUN2#,35

1
16282-30050

1KDFTV,2KDFTV..KUN2#,35

1
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16282A - CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.5)
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
90467-19022

1KDFTV,2KDFTV..KUN2#,35

2
16284 - HOSE, TURBO WATER, NO.1
16284-30070

2KDFTV..KUN25,35

1
16284-30070

2KDFTV..KUN25,35

1
16284A - CLIP(FOR TURBO WATER HOSE NO.1)
96137-41501

2KDFTV..KUN25,35

2
96137-41501

2KDFTV..KUN25,35

2
16284A - CLIP(FOR TURBO WATER HOSE NO.1)
96137-41501

2KDFTV..KUN25,35

2
96137-41501

2KDFTV..KUN25,35

2
16295 - HOSE, WATER BY-PASS, NO.7
16295-30050

1KDFTV,2KDFTV..KUN2#,35

1
16295-30050

1KDFTV,2KDFTV..KUN2#,35

1
16295A - CLIP(FOR WATER BY-PASS HOSE NO.7)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16295A - CLIP(FOR WATER BY-PASS HOSE NO.7)
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
96137-41501

1KDFTV,2KDFTV..KUN2#,35

2
16321 - INLET, WATER
16321-30040

1KDFTV,2KDFTV..KUN2#,35

1
16321-30040

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331 - OUTLET, WATER
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16304-30010

1KDFTV,2KDFTV..KUN2#,35

1
16331A - THERMOSTAT
90916-03118

1KDFTV,2KDFTV..KUN2#,35

*WAX 82-95

1
90916-03118

1KDFTV,2KDFTV..KUN2#,35

*WAX 82-95

1
16341 - GASKET, WATER OUTLET
16341-30020

1KDFTV,2KDFTV..KUN2#,35

1
16341-30020

1KDFTV,2KDFTV..KUN2#,35

1
16346 - GASKET, THERMOSTAT
16346-67010

1KDFTV,2KDFTV..KUN2#,35

(J)

1
16346-67010

1KDFTV,2KDFTV..KUN2#,35

(J)

1
16346-0K010

1KDFTV,2KDFTV..KUN2#,35

(L)

1
16346-0K010

1KDFTV,2KDFTV..KUN2#,35

(L)

1
16347A - GASKET(FOR TURBO WATER PIPE)
16347-30010

1KDFTV,2KDFTV..KUN2#,35..EUR

1
16347-30010

1KDFTV,2KDFTV..KUN2#,35..EUR

1
16347-30010

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16347-30010

2KDFTV..KUN35..SR;1KDFTV..KUN26..LHD;2KDFTV..KUN35..XTR..DLX..CBU;2KDFTV..KUN25..(THDCB,THSCB)..CBU;2KDFTV..KUN25..LHD..(DCB,SCB,XTR)..EUR

NORWAY,FINLAND,SWEDEN,DENMARK,ICELAND

1
16581 - CLAMP, HOSE(FOR WATER HOSE)
16581-30150

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
16581-30150

2KDFTV..KUN35..DCB,SCB,THSCB;2KDFTV..KUN25..LHD..(SCB,THSCB);2KDFTV..KUN35..(THDCB,XTR)..DLX;1KDFTV,2KDFTV..KUN2#..LHD..(DCB,THDCB,XTR)..5F..DLX..EUR

1
Common parts
90105-T0053
90405-08029
90464-00574
91551-80612
91551-80812
91551-80818
91643-80635
91671-80612
94151-80600
Linked diagrams
1105
1201
1701
8712
8716
