KUN25L-DRMDHW (2008)

Toyota Hilux

Production Aug 2008 - Jul 2011
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0808- )KUN26..LHD..THDCB ; (0810- )LHD..DCB..5FC ; (1008- )KUN25..LHD..TH

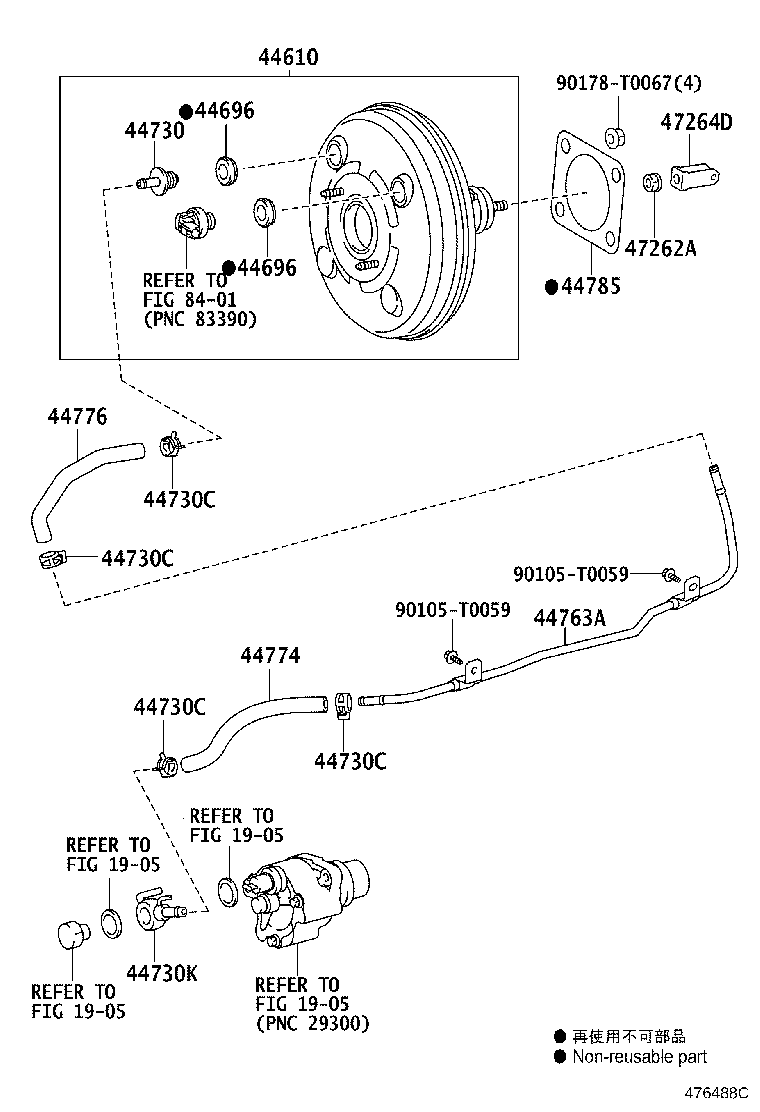

Click highlighted areas on diagram

W(VSC)

diagram 1905 1905 1905 1905 44610 44696 44696 44730 44730C 44730C 44730C 44730C 44730K 44763A 44774 44776 44785 47262A 47264D 8401 90105T0059 90105T0059 90178T0067
Part # Description Qty Price
44610 - BOOSTER ASSY, BRAKE
44610-0K040

KUN15,2#..LHD..(THDCB,THSCB,XTR)

1
44610-09290

KUN15,2#..LHD..(DCB,SCB)

1
44610-0K040

KUN15,2#..LHD..(THDCB,THSCB,XTR)

1
44610-0K040

KUN25..LHD..THDCB..CBU

ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ABS & EBD & VSC & BA)

1
44696 - GROMMET, CHECK VALVE
90080-48050

KUN15,2#..THDCB,THSCB,XTR

1
90080-48050

KUN15,2#..THDCB,THSCB,XTR

1
44696 - GROMMET, CHECK VALVE
90080-48050

KUN15,2#..THDCB,THSCB,XTR

1
90080-48050

KUN15,2#..THDCB,THSCB,XTR

1
44730 - VALVE ASSY, VACUUM CHECK(FOR BRAKE)
44730-22150

KUN15,2#..THDCB,THSCB,XTR

1
44730-22150

KUN15,2#..THDCB,THSCB,XTR

1
44730C - CLIP(FOR VACUUM HOSE)
90466-T0019

KUN15,2#..LHD..(4FC,5F)

4
44730C - CLIP(FOR VACUUM HOSE)
90466-T0019

KUN15,2#..LHD..(4FC,5F)

4
44730C - CLIP(FOR VACUUM HOSE)
90466-T0019

KUN15,2#..LHD..(4FC,5F)

4
44730C - CLIP(FOR VACUUM HOSE)
90466-T0019

KUN15,2#..LHD..(4FC,5F)

4
44730K - UNION, VACUUM HOSE(FOR VACUUM PUMP)
90405-T0003

KUN15,2#..4FC,5F

1
44763A - TUBE, HOSE TO HOSE, NO.1
44763-0K020

KUN15,2#..4FC,5F

1
44774 - HOSE, UNION TO CONNECTOR TUBE
44774-0K020

KUN15,2#..4FC,5F

1
44776 - HOSE, BRAKE BOOSTER
44776-0K040

KUN15,2#..LHD..(DCB,SCB)

1
44776-0K050

KUN25..LHD..DCB..CBU

ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ABS & EBD & VSC & BA)

1
44776-0K050

KUN25..LHD..THDCB..CBU

ABS (ANTI-LOCK BRAKE SYSTEM)-WITH(ABS & EBD & VSC & BA)

1
44776-0K010

KUN15,2#..LHD..(THDCB,THSCB,XTR)

1
44776-0K040

KUN15,2#..LHD..(DCB,SCB)

1
44776-0K010

KUN15,2#..LHD..(THDCB,THSCB,XTR)

1
44785 - GASKET, BRAKE BOOSTER
44785-17010

KUN15,2#..4FC,5F

1
47262A - NUT, MASTER CYLINDER PUSH ROD CLEVIS LOCK
47262-0K010

KUN15,2#..DCB,SCB

1
94120-41000

KUN15,2#..THDCB,THSCB,XTR

1
94120-41000

KUN15,2#..THDCB,THSCB,XTR

1
47264D - CLEVIS, BRAKE MASTER CYLINDER PUSH ROD
47264-0K010

KUN15,2#..THDCB,THSCB,XTR

1
47264-0K020

KUN15,2#..DCB,SCB

1
47264-0K010

KUN15,2#..THDCB,THSCB,XTR

1
Common parts
90105-T0059
90178-T0067
Linked diagrams
1905
8401
