KUN25L-CRMDHH (2011)

Toyota Hilux

Production Nov 2011 - Apr 2015
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0507- )

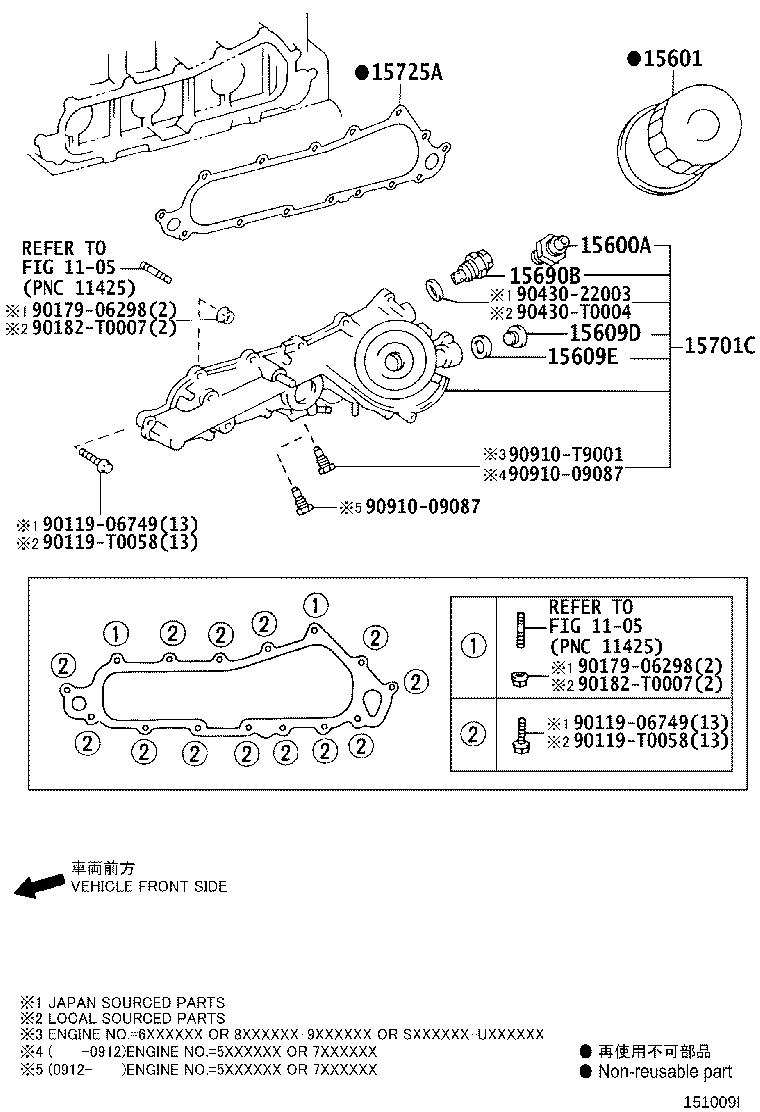

Click highlighted areas on diagram

diagram 1105 1105 15600A 15601 15609D 15609E 15690B 15701C 15725A 9011906749 9011906749 90119T0058 90119T0058 9017906298 9017906298 90182T0007 90182T0007 9043022003 90430T0004 9091009087 9091009087 90910T9001
Part # Description Qty Price
Common parts
90119-06749
90119-T0058
90179-06298
90182-T0007
90430-22003
90430-T0004
90910-09087
90910-T9001
Linked diagrams
1105

(1107- )

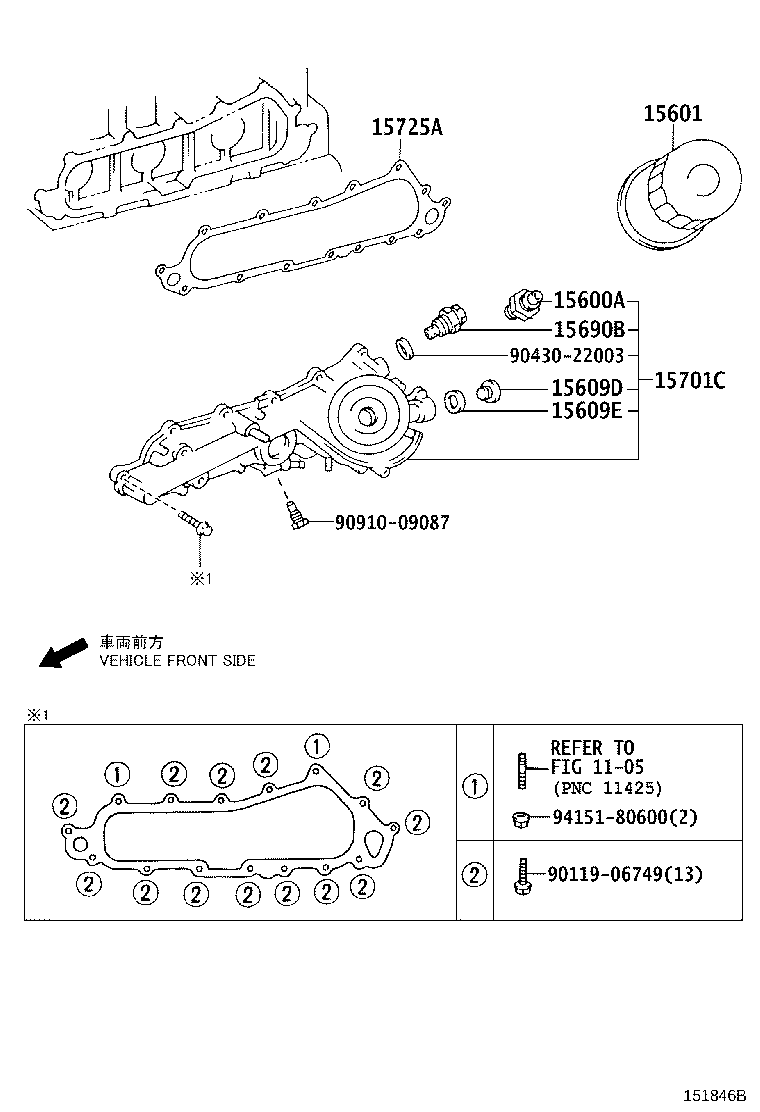

Click highlighted areas on diagram

diagram 1105 15600A 15601 15609D 15609E 15690B 15701C 15725A 9011906749 9043022003 9091009087 9415180600
Part # Description Qty Price
15600A - UNION(FOR OIL FILTER)
90404-19002

1KDFTV,2KDFTV..KUN2#,35

1
15601 - FILTER SUB-ASSY, OIL
90915-20003

1KDFTV,2KDFTV..KUN2#,35

1
15609D - PLUG, W/HEAD STRAIGHT SCREW(FOR OIL FILTER BRACKET)
90341-20002

1KDFTV,2KDFTV..KUN2#,35

1
15609E - GASKET, W/HEAD STRAIGHT SCREW PLUG
15134-67020

1KDFTV,2KDFTV..KUN2#,35

1
15690B - VALVE ASSY, OIL COOLER RELIEF
15690-64011

1KDFTV,2KDFTV..KUN2#,35

1
15701C - COVER SUB-ASSY, OIL COOLER
15701-30091

1KDFTV,2KDFTV..KUN2#,35

1
15725A - GASKET, OIL COOLER COVER
15725-67010

1KDFTV,2KDFTV..KUN2#,35

1
Common parts
90119-06749
90430-22003
90910-09087
94151-80600
Linked diagrams
1105
