KUN15L-PRPSHW (2005)

Toyota Hilux

Production Jul 2005 - Oct 2006
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0507- )4FC

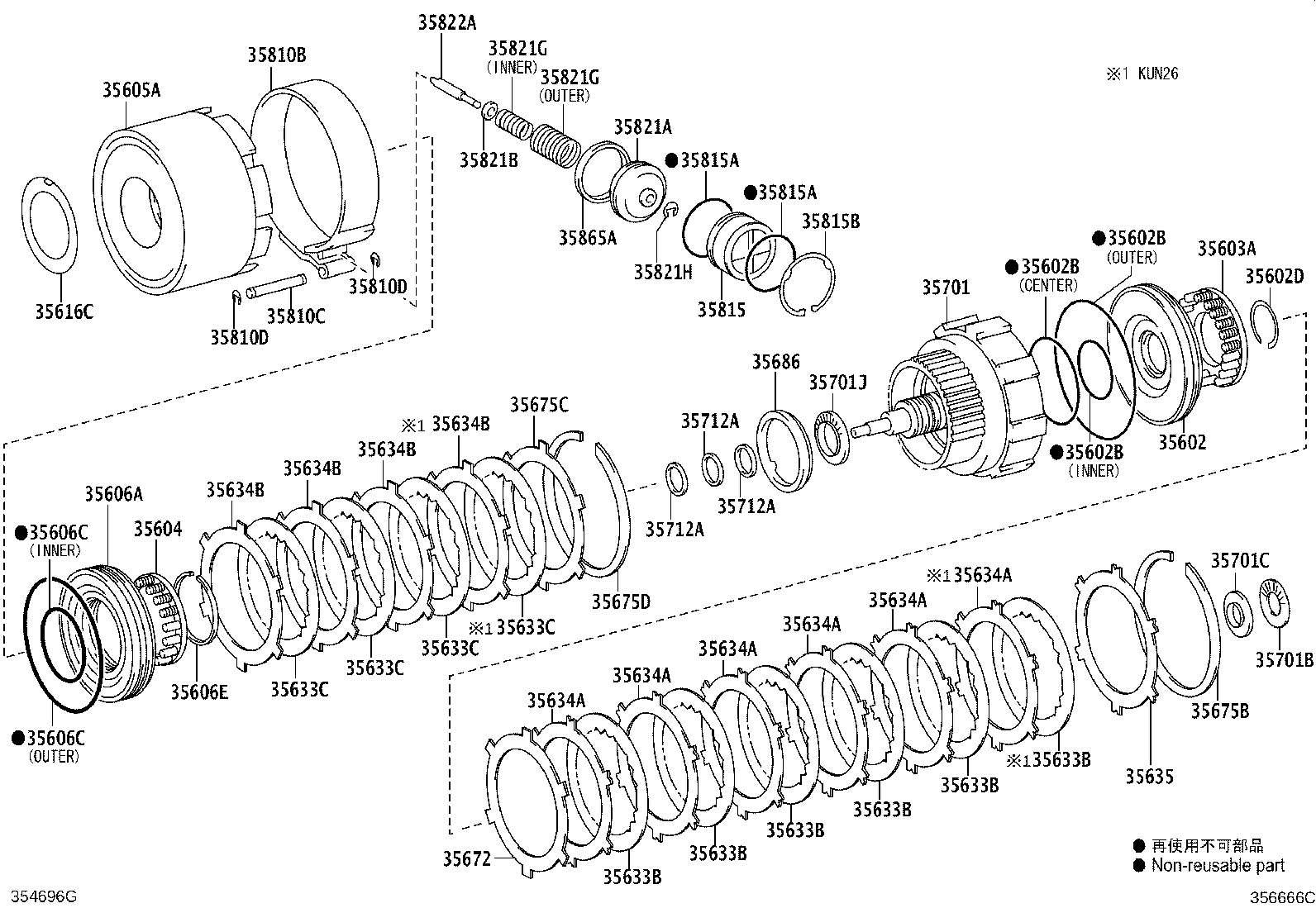

Click highlighted areas on diagram

A340E,A340F

diagram 35602 35602B 35602B 35602B 35602D 35603A 35604 35605A 35606A 35606C 35606C 35606E 35616C 35633B 35633B 35633B 35633B 35633B 35633B 35633C 35633C 35633C 35633C 35634A 35634A 35634A 35634A 35634A 35634A 35634B 35634B 35634B 35634B 35635 35672 35675B 35675C 35675D 35686 35701 35701B 35701C 35701J 35712A 35712A 35712A 35810B 35810C 35810D 35810D 35815 35815A 35815A 35815B 35821A 35821B 35821G 35821G 35821H 35822A 35865A
Part # Description Qty Price
35602 - PISTON SUB-ASSY, FRONT CLUTCH
35602-30062

KUN15..SR

1
35602B - RING, O (FOR FORWARD CLUTCH PISTON)
90301-39005

KUN15,26..4FC

INNER

1
90301-72003

KUN15,26..4FC

CENTER

1
90301-99058

KUN15,26..4FC

OUTER

1
35602B - RING, O (FOR FORWARD CLUTCH PISTON)
90301-39005

KUN15,26..4FC

INNER

1
90301-72003

KUN15,26..4FC

CENTER

1
90301-99058

KUN15,26..4FC

OUTER

1
35602B - RING, O (FOR FORWARD CLUTCH PISTON)
90301-39005

KUN15,26..4FC

INNER

1
90301-72003

KUN15,26..4FC

CENTER

1
90301-99058

KUN15,26..4FC

OUTER

1
35602D - RING, SHAFT SNAP(FOR FORWARD CLUTCH PISTON RETURN SPRIN
90520-35001

KUN15,26..4FC

1
35603A - SPRING SUB-ASSY, FORWARD CLUTCH RETURN
35603-30011

KUN15,26..4FC

1
35604 - SPRING SUB-ASSY, DIRECT CLUTCH RETURN
35604-35010

KUN15,26..4FC

1
35605A - DRUM SUB-ASSY, DIRECT CLUTCH
35605-30060

KUN15,26..4FC

1
35606A - PISTON SUB-ASSY, DIRECT CLUTCH
35606-35010

KUN15,26..4FC

1
35606C - RING, O (FOR DIRECT CLUTCH PISTON)
90301-65006

KUN15,26..4FC

INNER

1
90301-99058

KUN15,26..4FC

OUTER

1
35606C - RING, O (FOR DIRECT CLUTCH PISTON)
90301-65006

KUN15,26..4FC

INNER

1
90301-99058

KUN15,26..4FC

OUTER

1
35606E - RING, SHAFT SNAP (FOR DIRECT CLUTCH PISTON RETURN SPRIN
90520-58001

KUN15,26..4FC

1
35616C - WASHER, CLUTCH DRUM THRUST (FOR DIRECT CLUTCH DRUM)
35616-30050

KUN15,26..4FC

1
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633B - DISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35677-30170

KUN15..SR

5
35633C - DISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35667-40020

KUN15,26..4FC

4
35633C - DISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35667-40020

KUN15,26..4FC

4
35633C - DISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35667-40020

KUN15,26..4FC

4
35633C - DISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35667-40020

KUN15,26..4FC

4
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634A - PLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
35634-30110

KUN15..SR

T=2.3

5
35634B - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22030

KUN15,26..4FC

T=2.3

4
35634B - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22030

KUN15,26..4FC

T=2.3

4
35634B - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22030

KUN15,26..4FC

T=2.3

4
35634B - PLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
35647-22030

KUN15,26..4FC

T=2.3

4
35635 - FLANGE, FORWARD CLUTCH
35635-30050

KUN15,26..4FC

T=3.8,MARK 94

1
35635-30060

KUN15,26..4FC

T=3.6,MARK 93

1
35635-30090

KUN15,26..4FC

T=3.0,MARK 90

1
35635-30080

KUN15,26..4FC

T=3.2,MARK 91

1
35635-30100

KUN15,26..4FC

T=4.2,MARK 96

1
35635-30040

KUN15,26..4FC

T=4.0,MARK 95

1
35635-30070

KUN15,26..4FC

T=3.4,MARK 92

1
35635-30110

KUN15,26..4FC

T=4.4,MARK 97

1
35672 - PLATE, CLUTCH CUSHION
35672-30010

KUN15,26..4FC

1
35675B - RING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
90521-99001

KUN15,26..4FC

1
35675C - FLANGE, DIRECT CLUTCH
35675-30210

KUN15,26..4FC

T=3.5,MARK 55

1
35675-30250

KUN15,26..4FC

T=3.4,MARK 54

1
35675-30270

KUN15,26..4FC

T=4.0,MARK 60

1
35675-30220

KUN15,26..4FC

T=3.6,MARK 56

1
35675-30260

KUN15,26..4FC

T=3.8,MARK 58

1
35675-30240

KUN15,26..4FC

T=3.3,MARK 53

1
35675-30230

KUN15,26..4FC

T=3.7,MARK 57

1
35675-30280

KUN15,26..4FC

T=4.2,MARK 62

1
35675D - RING, HOLE SNAP (FOR DIRECT CLUTCH FLANGE)
90520-99018

KUN15,26..4FC

1
35686 - WASHER, CLUTCH DRUM THRUST (FOR INPUT SHAFT)
35686-30010

KUN15,26..4FC

1
35701 - SHAFT SUB-ASSY, INPUT
35701-60030

KUN15,26..4FC

1
35701B - BEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT REAR)
90374-25005

KUN15,26..4FC

1
35701C - RACE, THRUST BEARING (FOR INPUT SHAFT REAR)
35789-30110

KUN15,26..4FC

1
35701J - BEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT FRONT)
90374-33001

KUN15,26..4FC

1
35712A - RING, INPUT SHAFT OIL SEAL
35712-30020

KUN15,26..4FC

3
35712A - RING, INPUT SHAFT OIL SEAL
35712-30020

KUN15,26..4FC

3
35712A - RING, INPUT SHAFT OIL SEAL
35712-30020

KUN15,26..4FC

3
35810B - BAND ASSY, 2ND COAST BRAKE
35810-50020

KUN15,26..4FC

1
35810C - PIN (FOR 2ND COAST BRAKE BAND)
90249-07011

KUN15,26..4FC

1
35810D - RING, E (FOR 2ND COAST BRAKE BAND PIN)
96160-00500

KUN15,26..4FC

2
35810D - RING, E (FOR 2ND COAST BRAKE BAND PIN)
96160-00500

KUN15,26..4FC

2
35815 - COVER, 2ND COAST BRAKE
35815-22010

KUN15,26..4FC

1
35815A - RING, O (FOR 2ND COAST BRAKE COVER)
90301-48001

KUN15,26..4FC

2
35815A - RING, O (FOR 2ND COAST BRAKE COVER)
90301-48001

KUN15,26..4FC

2
35815B - RING, HOLE SNAP (FOR 2ND COAST BRAKE COVER)
90521-60003

KUN15,26..4FC

1
35821A - PISTON, 2ND COAST BRAKE
35821-22020

KUN15,26..4FC

1
35821B - WASHER, PLATE (FOR 2ND COAST BRAKE PISTON)
90201-06557

KUN15,26..4FC

1
35821G - SPRING, COMPRESSION (FOR 2ND COAST BRAKE PISTON)
90501-32037

KUN15,26..4FC

INNER

1
90501-26024

KUN15,26..4FC

OUTER

1
35821G - SPRING, COMPRESSION (FOR 2ND COAST BRAKE PISTON)
90501-32037

KUN15,26..4FC

INNER

1
90501-26024

KUN15,26..4FC

OUTER

1
35821H - RING, E (FOR 2ND COAST BRAKE PISTON)
96160-00500

KUN15,26..4FC

1
35822A - ROD, 2ND COAST BRAKE PISTON
35822-22010

KUN15,26..4FC

L=78.4

1
35822-22020

KUN15,26..4FC

L=79.9

1
35865A - RING, 2ND COAST BRAKE PISTON OIL SEAL
35865-30010

KUN15,26..4FC

1
