KDN170L-CRMSYW (2001)

Toyota Hilux

Production Aug 2001 - Aug 2005
Engine 2KDFTV
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9708- )KDN165,170,190,LN165,170,190,RZN168,173

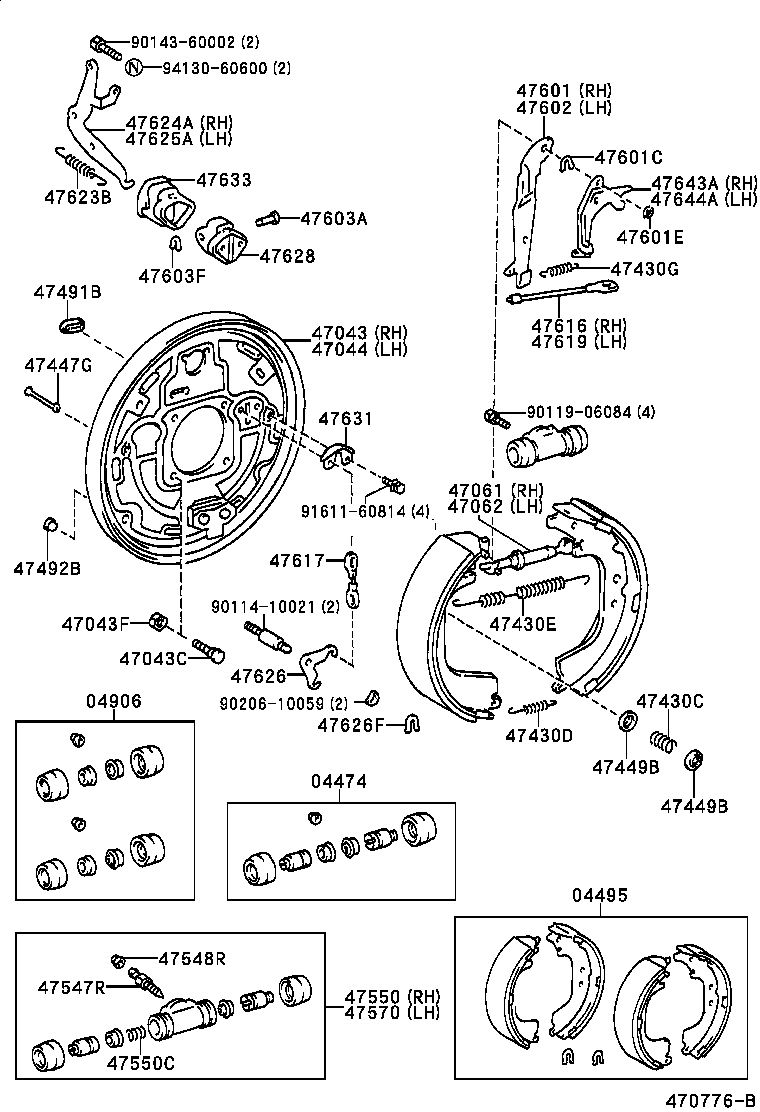

Click highlighted areas on diagram

diagram 04474 04495 04906 47043 47043C 47043F 47044 47061 47062 47430C 47430D 47430E 47430G 47447G 47449B 47449B 47491B 47492B 47547R 47548R 47550 47550C 47570 47601 47601C 47601E 47602 47603A 47603F 47616 47617 47619 47623B 47624A 47625A 47626 47626F 47628 47631 47633 47643A 47644A 9011410021 9011906084 9014360002 9020610059 9161160814 9413060600
Part # Description Qty Price
04474 - CYLINDER KIT, REAR WHEEL
04474-35080

RZN168..DCB;LN165,170,190,RZN173

2
04474-35080

KDN165,170,190

2
04495 - SHOE KIT, REAR BRAKE
04495-35230

RZN168..DCB;LN165,170,190,RZN173

MARK NBK LN508

1
04495-35230

KDN165,170,190

MARK NBK LN508

1
04906 - CUP KIT, REAR WHEEL CYLINDER
04906-35100

KDN165,170,190

1
04906-35100

RZN168..DCB;LN165,170,190,RZN173

1
47043 - PLATE SUB-ASSY, BRAKE BACKING, REAR RH
47043-35170

LN165,170,190,RZN168,173

1
47043-35170

KDN165,170,190

1
47043C - BOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90114-10002

RZN168..DCB;LN165,170,190,RZN173

*10-1.25PX37-18.5

6
90114-10002

KDN165,170,190

*10-1.25PX37-18.5

6
47043F - NUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90179-10067

LN145..LHD;RZN168..DCB;LN145..RHD..CBU;LN150,165,170,190,RZN173

8
90179-10067

KDN145,150,165,170,190

8
47044 - PLATE SUB-ASSY, BRAKE BACKING, REAR LH
47044-35160

LN165,170,190,RZN168,173

1
47044-35160

KDN165,170,190

1
47061 - STRUT SET, PARKING BRAKE SHOE, RH
47061-60011

LN165,170,190,RZN168,173

1
47061-60011

KDN165,170,190

1
47062 - STRUT SET, PARKING BRAKE SHOE, LH
47062-60011

KDN165,170,190

1
47062-60011

LN165,170,190,RZN168,173

1
47430C - SPRING(FOR REAR BRAKE SHOE HOLD DOWN)
90501-20012

LN145,150,165,170,RZN168,173

4
90501-20604

KDN165,170,190

4
47430D - SPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
90506-18031

LN165,170,190,RZN168,173

2
90506-18031

KDN165,170,190

2
47430E - SPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
90506-26011

KDN165,170,190

RH

1
90506-26011

LN165,170,190,RZN168,173

RH

1
90506-26014

LN165,170,190,RZN168,173

LH

1
90506-26014

KDN165,170,190

LH

1
47430G - SPRING, TENSION(FOR REAR BRAKE AUTOMATIC ADJUST LEVER)
90506-12031

LN165,170,190,RZN168,173

2
90506-12031

KDN165,170,190

2
47447G - PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47447-30020

LN165,170,RZN168,173

4
47447-30020

KDN145,150,165,170,190

4
47449B - CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47449-30020

KDN145,150,165,170,190

8
47449-30020

LN145,150,165,170,190,RZN168,173

8
47449B - CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
47449-30020

KDN145,150,165,170,190

8
47449-30020

LN145,150,165,170,190,RZN168,173

8
47491B - PLUG, HOLE(FOR REAR BRAKE)
47491-20011

LN145,150,165,170,190,RZN168,173

2
47491-20011

KDN145,150,165,170,190

2
47492B - PLUG, SHOE INSPECTION(FOR REAR BRAKE)
47492-28010

LN145,150,165,170,190,RZN168,173

2
47492-28010

KDN145,150,165,170,190

2
47547R - PLUG, BLEEDER(FOR DRUM BRAKE, REAR)
47547-60020

KDN165,170,190

2
47547-60020

LN165,170,190,RZN168,173

2
47548R - CAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
31478-30010

LN145,150,165,170,190,RZN168,173

2
31478-30010

KDN165,170,190

4
47550 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
47550-35190

KDN165,170,190

1
47550-35190

LN165,170,190,RZN168,173

1
47550C - SPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
90029-60011

LN165,170,190,RZN168,173

2
90029-60011

KDN165,170,190

2
47570 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
47550-35190

LN165,170,190,RZN168,173

1
47550-35190

KDN165,170,190

1
47601 - LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
47611-35040

LN165,170,190,RZN168,173

1
47611-35040

KDN165,170,190

1
47601C - WASHER, C(FOR REAR BRAKE)
90213-07010

LN145,150,165,170,190,RZN168,173

T=1.6

2
90213-07010

KDN145,150,165,170,190

T=1.6

2
47601E - RING, E(FOR REAR BRAKE)
96160-00500

KDN145,150,165,170,190

2
96160-00500

LN145,150,165,170,190,RZN168,173

2
47602 - LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
47612-35040

LN165,170,190,RZN168,173

1
47612-35040

KDN165,170,190

1
47603A - PIN, W/HOLE(FOR REAR BRAKE)
90249-08068

KDN165,170,190

2
90249-08068

LN165,170,190,RZN168,173

2
47603F - WASHER, TYPE C(FOR PARKING BRAKE BELL CRANK)
90213-06013

LN165,170,190,RZN168,173

2
90213-06013

KDN165,170,190

2
47616 - WIRE, PARKING BRAKE, RH
47616-35020

KDN165,170,190

1
47616-35020

LN165,170,190,RZN168,173

1
47617 - WIRE, PARKING BRAKE, NO.2
46361-35100

KDN165,170,190

2
46361-35100

LN165,170,190,RZN168,173

2
47619 - WIRE, PARKING BRAKE, LH
47616-35020

LN165,170,190,RZN168,173

1
47616-35020

KDN165,170,190

1
47623B - SPRING, TENSION(FOR PARKING BRAKE BELL CRANK RETURN)
90506-20033

LN165,170,190,RZN168,173

2
90506-20033

KDN165,170,190

2
47624A - CRANK, PARKING BRAKE BELL, RH
47624-35060

LN165,170,190,RZN168,173

1
47624-35060

KDN165,170,190

1
47625A - CRANK, PARKING BRAKE BELL, LH
47625-35060

KDN165,170,190

1
47625-35060

LN165,170,190,RZN168,173

1
47626 - CRANK, PARKING BRAKE BELL, NO.3
47626-35010

KDN165,170,190

2
47626-35010

LN165,170,190,RZN168,173

2
47626F - WASHER, TYPE C, NO.3(PARKING BRAKE BELL CRANK)
90213-07010

LN165,170,190,RZN168,173

2
90213-07010

KDN165,170,190

2
47628 - BRACKET, REAR BRAKE BELLCRANK
47628-35020

LN165,170,190,RZN168,173

2
47628-35020

KDN165,170,190

2
47631 - COVER, REAR BRAKE BELLCRANK DUST
47631-35010

LN165,170,190,RZN168,173

2
47631-35010

KDN165,170,190

2
47633 - BOOT, PARKING BRAKE BELLCRANK
47633-35020

KDN165,170,190

2
47633-35020

LN165,170,190,RZN168,173

2
47643A - LEVER, REAR BRAKE AUTOMATIC ADJUST, RH
47643-60010

LN165,170,190,RZN168,173

1
47643-60010

KDN165,170,190

1
47644A - LEVER, REAR BRAKE AUTOMATIC ADJUST, LH
47644-60010

LN165,170,190,RZN168,173

1
47644-60010

KDN165,170,190

1
Common parts
90114-10021
90119-06084
90143-60002
90206-10059
91611-60814
94130-60600
