KDN145L-TRMDYW (2001)

Toyota Hilux

Production Aug 2001 - Aug 2005
Engine 2KDFTV
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(7808- )

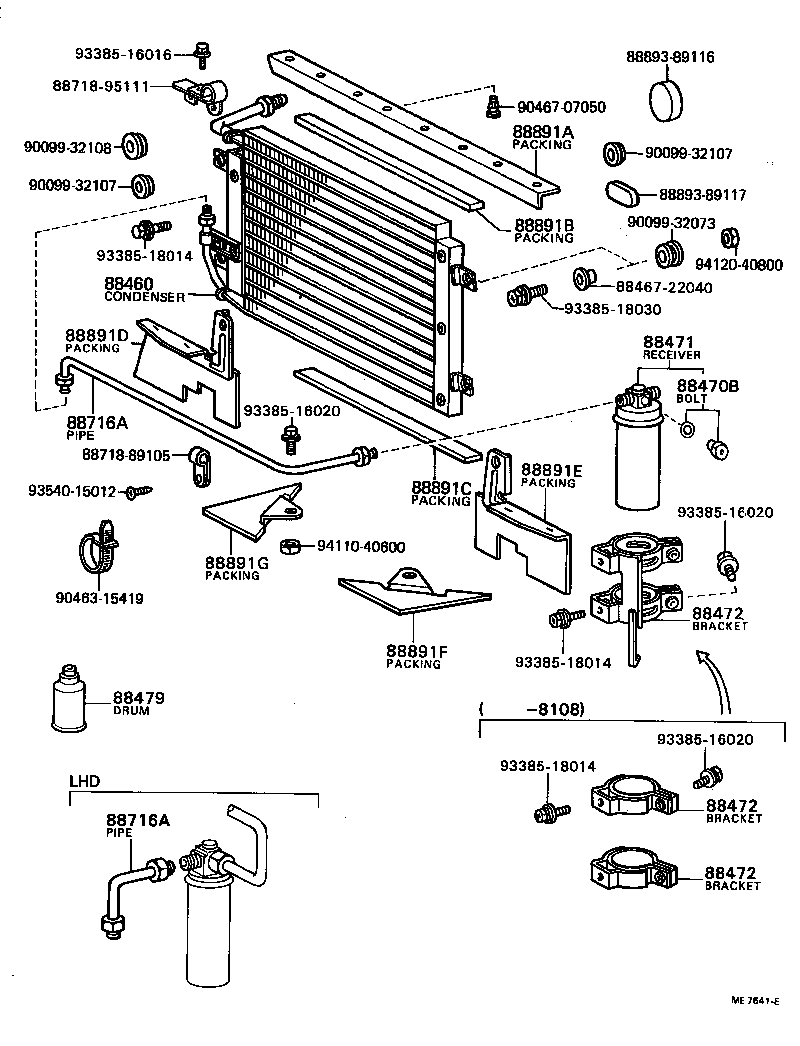

Click highlighted areas on diagram

diagram 88460 8846722040 88470B 88471 88472 88472 88472 88479 88716A 88716A 8871889105 8871895111 88891A 88891B 88891C 88891D 88891E 88891F 88891G 8889389116 8889389117 9009932073 9009932107 9009932107 9009932108 9046315419 9046707050 9338516016 9338516020 9338516020 9338516020 9338518014 9338518014 9338518014 9338518030 9354015012 9411040600 9412040800
Part # Description Qty Price
Common parts
88467-22040
88718-89105
88718-95111
88893-89116
88893-89117
90099-32073
90099-32107
90099-32108
90463-15419
90467-07050
93385-16016
93385-16020
93385-18014
93385-18030
93540-15012
94110-40600
94120-40800

ILLUST NO. 2 OF 2(9708- )

Click highlighted areas on diagram

O RING

diagram 9009914119 9009914120 9009914121 9009914122
Part # Description Qty Price
Common parts
90099-14119
90099-14120
90099-14121
90099-14122

ILLUST NO. 1 OF 2(0108- )LHD

Click highlighted areas on diagram

diagram 88460 88463A 88463A 88463A 88463B 88463D 88463D 88467 88467 8846735070 8846735070 88471 88472 88710 88712 88716A 887182D150 8871832220 8871832220 88720A 88891A 88891A 88891A 88891B 88891B 88891C 88891C 9009120512 9009120512 9009904465 9009904465 9015960187 9017906274 9017906293 9017906293 9046708011 91651F0625 91651F0625 91651F0625
Part # Description Qty Price
88460 - CONDENSER ASSY, COOLER
88460-35360

KDN145,150,165,170..LHD

DEALER OPTION

1
88460-35300

KDN145,150,165,170..LHD

DEALER OPTION

1
88460-35280

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88460-35300

KDN145..LHD..DLX;KDN150,165,170..LHD

DEALER OPTION

1
88460-35340

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88463A - BRACKET, COOLER CONDENSER, NO.2
88463-35100

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.1

1
88463-35120

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.2

2
88463-35120

KDN145,150,165,170..LHD

2
88463-35120

KDN145..LHD..DLX;KDN150,165,170..LHD

2
88463A - BRACKET, COOLER CONDENSER, NO.2
88463-35100

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.1

1
88463-35120

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.2

2
88463-35120

KDN145,150,165,170..LHD

2
88463-35120

KDN145..LHD..DLX;KDN150,165,170..LHD

2
88463A - BRACKET, COOLER CONDENSER, NO.2
88463-35100

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.1

1
88463-35120

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

NO.2

2
88463-35120

KDN145,150,165,170..LHD

2
88463-35120

KDN145..LHD..DLX;KDN150,165,170..LHD

2
88463B - BRACKET, COOLER CONDENSER, NO.3
88463-35110

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

1
88463D - BRACKET, COOLER CONDENSER, NO.5
88463-35180

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

2
88463D - BRACKET, COOLER CONDENSER, NO.5
88463-35180

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

2
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-35030

KDN145..LHD..DLX;KDN150,165,170..LHD

NO.1

2
88467-35030

KDN145,150,165,170..LHD

NO.1

2
88467-35040

KDN145,150,165,170..LHD

NO.2

2
88467-35030

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

2
88467 - CUSHION, COOLER CONDENSER, NO.1
88467-35030

KDN145..LHD..DLX;KDN150,165,170..LHD

NO.1

2
88467-35030

KDN145,150,165,170..LHD

NO.1

2
88467-35040

KDN145,150,165,170..LHD

NO.2

2
88467-35030

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

2
88471 - TANK, RECEIVER AIR CONDITIONER
88471-34010

KDN145..SCB;KDN165..CBU;KDN165..SCB..IV3;KDN145,150,170,190..(DCB,XTR)..CBU

1
88472 - BRACKET, RECEIVER TANK, NO.1
88472-35060

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88710 - TUBE ASSY, AIR CONDITIONER
88710-35500

KDN145,150,165,170..LHD

DEALER OPTION

1
88710-35500

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88710-35501

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88710-35501

KDN145,150,165,170..LHD

DEALER OPTION

1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-35590

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-35610

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88716-35610

KDN145,150,165,170..LHD

DEALER OPTION

1
88716-35690

KDN145,150,165,170..LHD

DEALER OPTION

1
88716-35690

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88720A - HOSE & ACCESSORY, AIR CONDITIONER
88720-35470

KDN145,165..LHD..SCB;KDN145,150,165,170..LHD..(DCB,XTR)..CBU

DEALER OPTION

1
88720-35510

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

1
88891A - PACKING A (FOR COOLER)
88578-89119

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
53381-35040

KDN145..LHD..DLX;KDN150,165,170..LHD

UPPER

1
88578-89119

KDN145..LHD..SCB;KDN145,150..LHD..(DCB,XTR)..CBU

1
88578-35130

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
88578-35130

KDN145,150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
53381-35041

KDN145,150,165,170..LHD

UPPER

1
88578-89119

KDN145,150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
88891A - PACKING A (FOR COOLER)
88578-89119

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
53381-35040

KDN145..LHD..DLX;KDN150,165,170..LHD

UPPER

1
88578-89119

KDN145..LHD..SCB;KDN145,150..LHD..(DCB,XTR)..CBU

1
88578-35130

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
88578-35130

KDN145,150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
53381-35041

KDN145,150,165,170..LHD

UPPER

1
88578-89119

KDN145,150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
88891A - PACKING A (FOR COOLER)
88578-89119

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
53381-35040

KDN145..LHD..DLX;KDN150,165,170..LHD

UPPER

1
88578-89119

KDN145..LHD..SCB;KDN145,150..LHD..(DCB,XTR)..CBU

1
88578-35130

KDN145..LHD..DLX;KDN150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
88578-35130

KDN145,150,165,170..LHD

TYPE B:REFER TO ILLUSTRATION,LOWER

1
53381-35041

KDN145,150,165,170..LHD

UPPER

1
88578-89119

KDN145,150,165,170..LHD

TYPE A:REFER TO ILLUSTRATION,LOWER

1
88891B - PACKING B (FOR COOLER)
88578-35120

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

2
88891B - PACKING B (FOR COOLER)
88578-35120

KDN145,165..LHD..SCB;KDN145,150,165,170,190..LHD..(DCB,XTR)..CBU

2
88891C - PACKING C (FOR COOLER)
88578-89111

KDN150..LHD;KDN145..LHD..DLX;KDN165,170..(DCB,XTR)..IV3

2
88578-89111

KDN145,150..LHD;KDN165,170..(DCB,XTR)..IV3

2
88891C - PACKING C (FOR COOLER)
88578-89111

KDN150..LHD;KDN145..LHD..DLX;KDN165,170..(DCB,XTR)..IV3

2
88578-89111

KDN145,150..LHD;KDN165,170..(DCB,XTR)..IV3

2
Common parts
88467-35070
88718-2D150
88718-32220
90091-20512
90099-04465
90159-60187
90179-06274
90179-06293
90467-08011
91651-F0625
