GUN125R-DNTMXW (2019)

Toyota Hilux

Production Jun 2019 - Sep 2020
Engine 2GDFTV
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

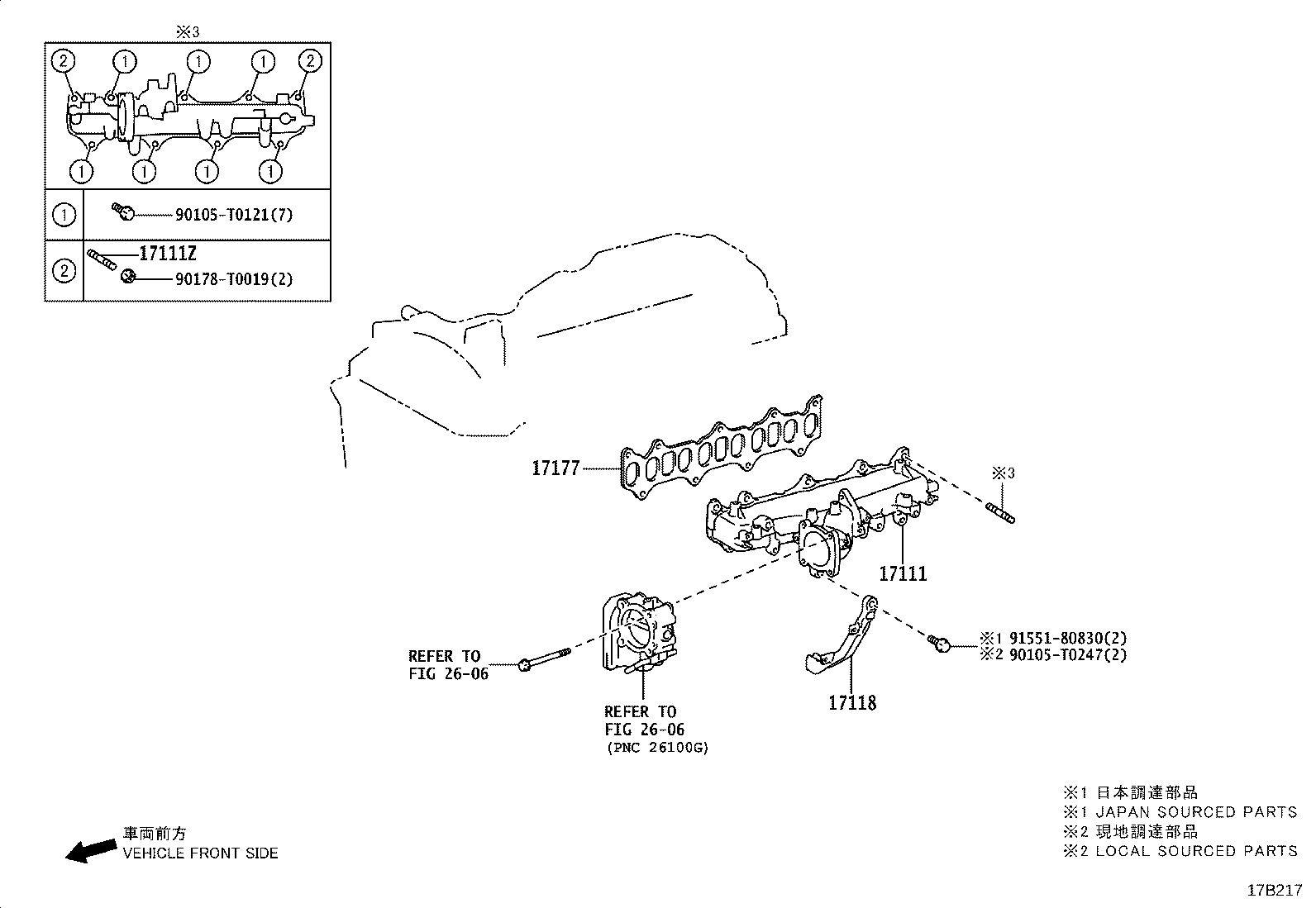

ILLUST NO. 2 OF 5(2006- )

Click highlighted areas on diagram

INTAKE MANIFOLD

diagram 17111 17111Z 17118 17177 2606 2606 90105T0121 90105T0247 90178T0019 9155180830
Part # Description Qty Price
Common parts
90105-T0121
90105-T0247
90178-T0019
91551-80830
Linked diagrams
2606

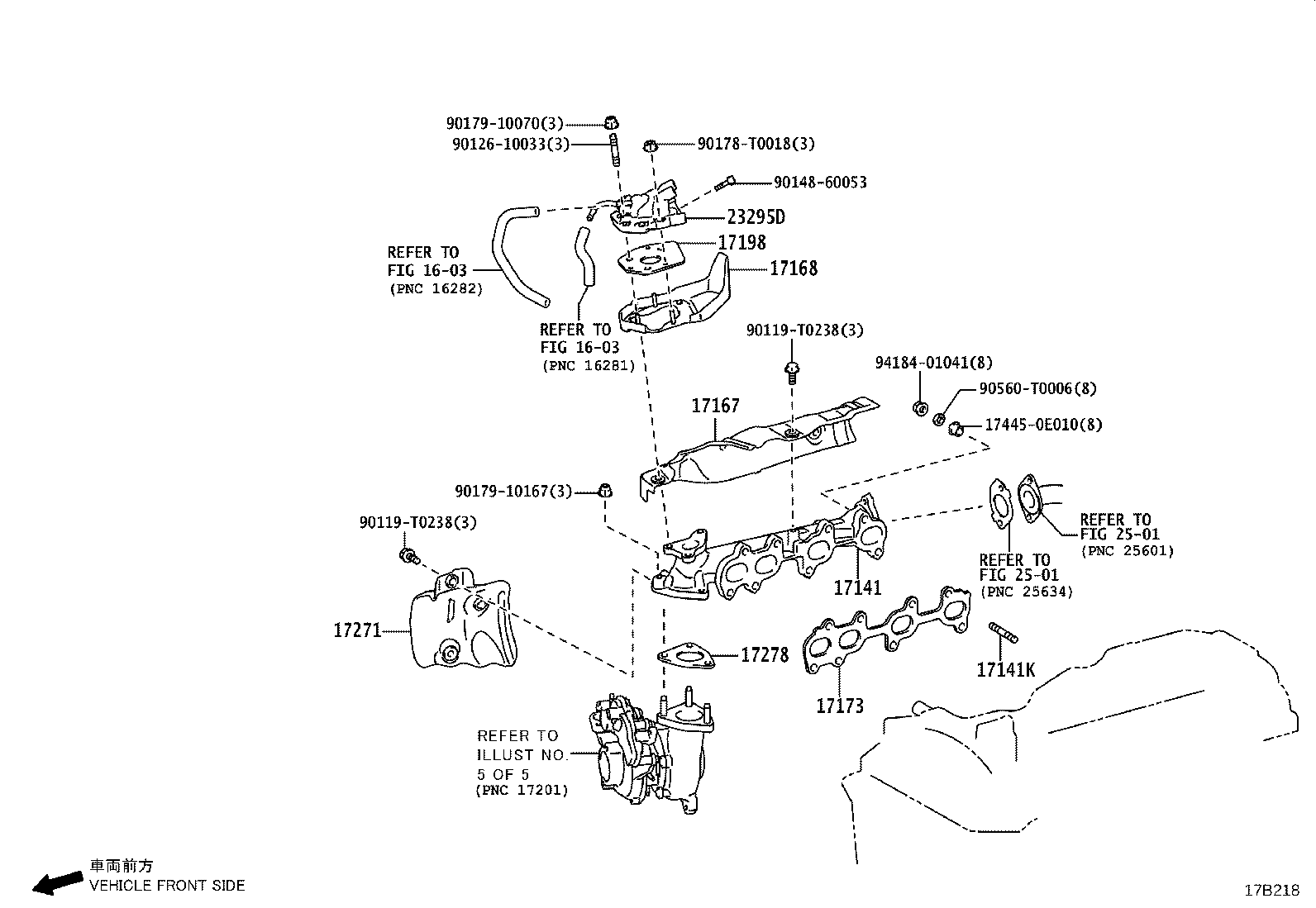

ILLUST NO. 3 OF 5(2006- )

Click highlighted areas on diagram

EXHAUST MANIFOLD

diagram 17141 17141K 17167 17168 17173 17198 17271 17278 174450E010 23295D 90119T0238 90119T0238 9012610033 9014860053 90178T0018 9017910070 9017910167 90560T0006 9418401041
Part # Description Qty Price
Common parts
17445-0E010
90119-T0238
90126-10033
90148-60053
90178-T0018
90179-10070
90179-10167
90560-T0006
94184-01041

ILLUST NO. 4 OF 5(2006- )

Click highlighted areas on diagram

EXHAUST MANIFOLD CONVERTER

diagram 1702 17279 17452B 17568A 17569D 25051 90119T0388 90119T0388 9012610033 9017910070 9167281025 9167281025 9418800841
Part # Description Qty Price
Common parts
90119-T0388
90126-10033
90179-10070
91672-81025
94188-00841
Linked diagrams
1702

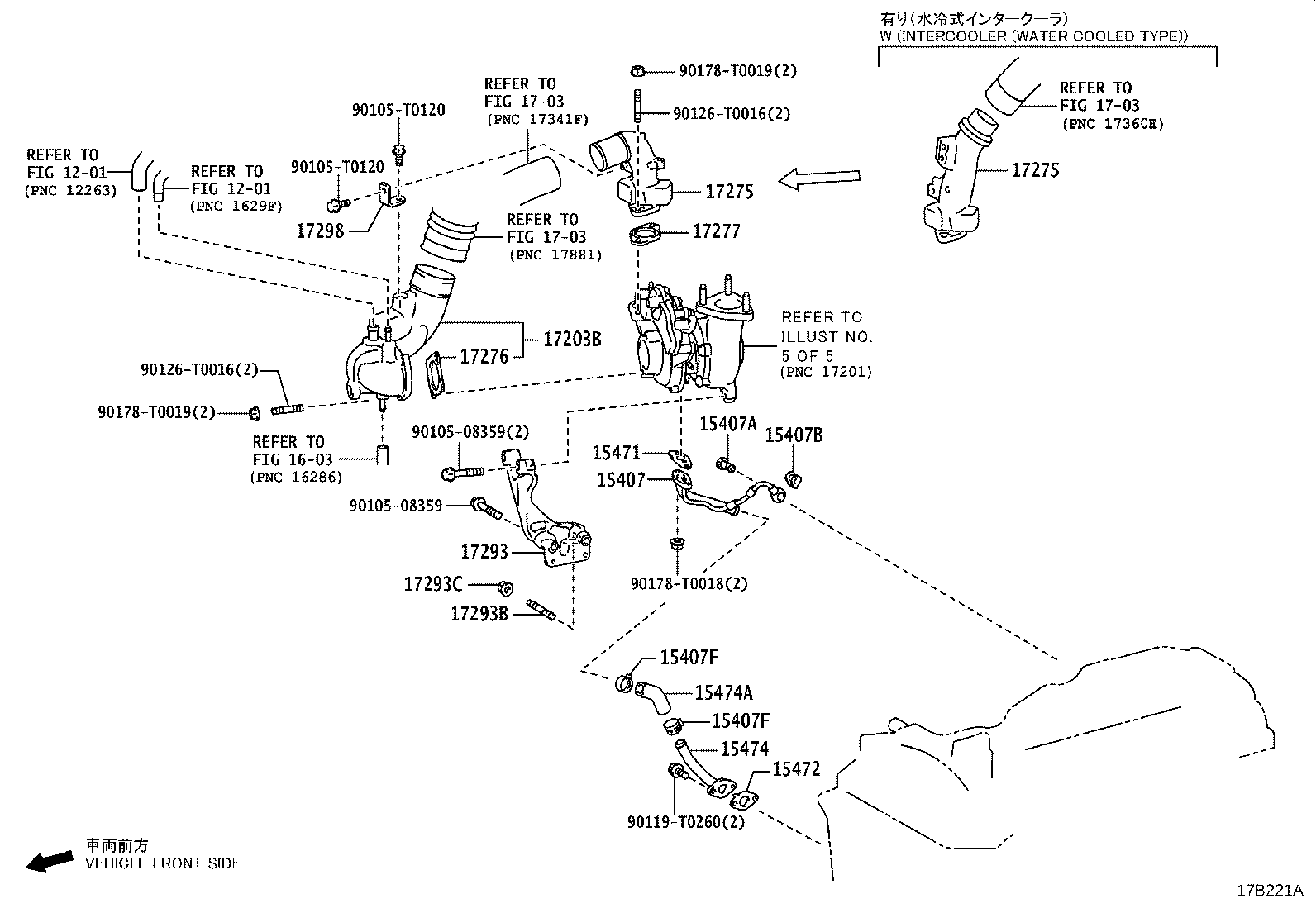

ILLUST NO. 1 OF 5(2006- )

Click highlighted areas on diagram

COMPRESSOR INLET ELBOW

diagram 15407 15407A 15407B 15407F 15407F 15471 15472 15474 15474A 1703 17203B 17275 17275 17276 17277 17293 17293B 17293C 17298 9010508359 9010508359 90105T0120 90105T0120 90119T0260 90126T0016 90126T0016 90178T0018 90178T0019 90178T0019
Part # Description Qty Price
Common parts
90105-08359
90105-T0120
90119-T0260
90126-T0016
90178-T0018
90178-T0019
Linked diagrams
1703

ILLUST NO. 5 OF 5(2006- )

Click highlighted areas on diagram

TURBOCHARGER

diagram 04175 17201 89674 9011606048 9011606048 9011610175 9052304002 9155180614
Part # Description Qty Price
Common parts
90116-06048
90116-10175
90523-04002
91551-80614
