GUN125L-DNFSXW3 (2020)

Toyota Hilux

Production Sep 2020 - Sep 2021
Engine 2GDFTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(2009- )

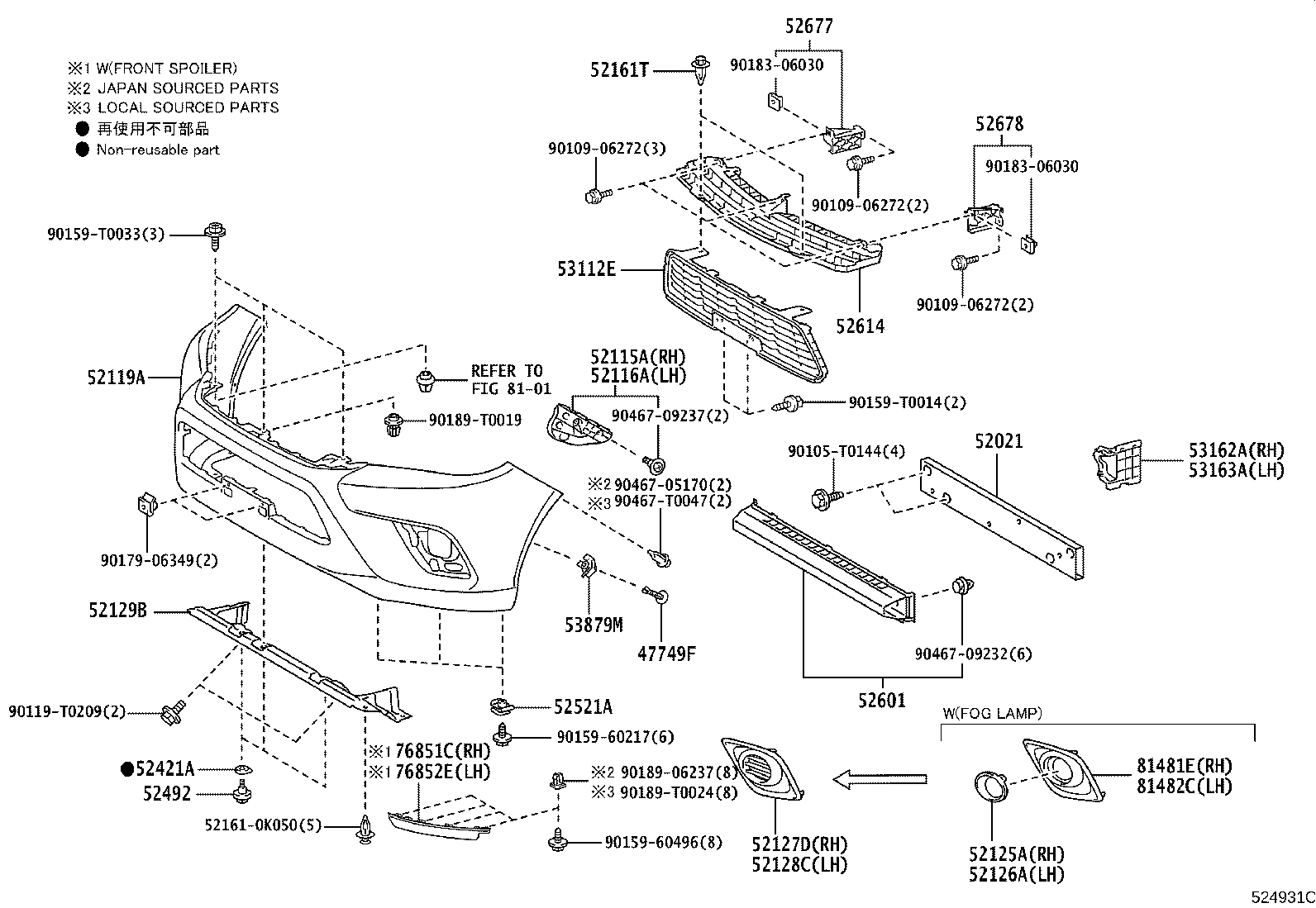

Click highlighted areas on diagram

NARROW TYPE

diagram 47749F 52021 52115A 52116A 52119A 52125A 52126A 52127D 52128C 52129B 521610K050 52161T 52421A 52492 52521A 52601 52614 52677 52678 53112E 53162A 53163A 53879M 76851C 76852E 8101 81481E 81482C 90105T0144 9010906272 9010906272 9010906272 90119T0209 9015960217 9015960496 90159T0014 90159T0033 9017906349 9018306030 9018306030 9018906237 90189T0019 90189T0024 9046705170 9046709232 9046709237 90467T0047
Part # Description Qty Price
47749F - CLIP, PIN HOLD
47749-50090

GUN12#,135

2
52021 - REINFORCEMENT SUB-ASSY, FRONT BUMPER
52021-KK010

GUN12#,135

1
52115A - SUPPORT, FRONT BUMPER SIDE, RH
52115-0K190

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52115-0K190

GUN12#,135..SADCB,SAXTR

1
52115-0K190

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52115-YP050

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52115-YP050

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52115-YP050

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52115-0K190

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52115-0K190

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52115-YP050

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52116A - SUPPORT, FRONT BUMPER SIDE, LH
52116-0K190

GUN12#,135..SADCB,SAXTR

1
52116-0K190

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52116-YP050

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52116-YP050

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52116-YP050

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52116-0K190

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52116-YP050

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52116-0K190

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52116-0K190

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52119A - COVER, FRONT BUMPER
52119-0M991

GUN135..SADCB..S;GUN125..(SADCB,SAXTR)..(L,S)

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT

1
52119-0M996

GUN12#..(SADCB,SAXTR)..H

PAINT REQ.,MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M995

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT

1
52119-0M991

GUN135..SADCB..S;GUN125..(SADCB,SAXTR)..S

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT&FRONT FOG LAMP-WITH(LED)

1
52119-0M993

GUN135..SADCB..S;GUN125..(SADCB,SAXTR)..(L,S)

PAINT REQ.

1
52119-YP909

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

PAINT REQ.,MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M996

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

PAINT REQ.,MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M997

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M996

GUN12#,135..(SADCB,SAXTR)..H

PAINT REQ.

1
52119-0M997

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M995

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

PAINT REQ.,TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI

1
52119-YP911

GUN12#..(SADCB,SAXTR)..H

PAINT REQ.,MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52119-0M998

GUN12#,135..(SADCB,SAXTR)..H

PAINT REQ.,HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACK SONAR-WITHOUT

1
52119-YP912

GUN12#..(SADCB,SAXTR)..H

PAINT REQ.,MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52119-0M996

GUN12#..(SADCB,SAXTR)..H

PAINT REQ.,MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52119-YP910

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

PAINT REQ.,MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52119-0M996

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

PAINT REQ.,MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52119-0M998

GUN12#,135..(SADCB,SAXTR)..H

PAINT REQ.,CLEARANCE & BACK SONAR-WITHOUT

1
52127D - COVER, FRONT BUMPER HOLE, RH
52127-0K880

GUN125,135..(SADCB,SAXTR)..(L,S)

NO PAINT REQ.

1
52128C - COVER, FRONT BUMPER HOLE, LH
52128-0K880

GUN125,135..(SADCB,SAXTR)..(L,S)

NO PAINT REQ.

1
52129B - COVER, FRONT BUMPER, LOWER
52129-KK010

GUN12#,135

1
52421A - PAD, FRONT BUMPER
52421-60191

GUN12#,135

3
52492 - BOLT, BUMPER PAD, NO.2
52491-60010

GUN12#,135

3
52521A - CLIP(FOR FRONT BUMPER RETAINER)
90467-05114

GUN12#,135

6
52601 - ABSORBER SUB-ASSY, FRONT BUMPER ENERGY
52601-0K150

GUN12#,135..SADCB,SAXTR

1
53162A - DEFLECTOR, FRONT BUMPER STONE, RH
53162-KK010

GUN12#,135

1
53163A - DEFLECTOR, FRONT BUMPER STONE, LH
53163-KK010

GUN12#,135

1
53879M - RETAINER, FRONT FENDER LINER
53879-50020

GUN12#,135

2
76851C - FRONT SPOILER
76851-YP030

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76851-0K080

GUN135..SADCB;GUN12#..SADCB,SAXTR

1
76851-0K080

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
76851-0K080

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
76851-0K080

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76851-YP030

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
76851-0K080

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76852E - SPOILER, FRONT, LH
76852-0K080

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76852-0K080

GUN135..SADCB;GUN12#..SADCB,SAXTR

1
76852-0K080

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
76852-0K080

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
76852-YP030

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76852-0K080

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
76852-YP030

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
81481E - COVER, FOG LAMP, RH
52127-0K890

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI

1
52127-0K890

GUN12#,135..(SADCB,SAXTR)..H

HEADLAMP-4-BULB HALOGEN MULTI

1
52127-0KA00

GUN12#,135..(SADCB,SAXTR)..H

1
52127-0K890

GUN125,135..(SADCB,SAXTR)..S

FRONT FOG LAMP-WITH(LED)

1
52127-0KA00

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52127-0K890

GUN12#,135..(SADCB,SAXTR)..H

HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACK SONAR-WITHOUT

1
52127-0KA00

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52127-0KA00

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52127-YP130

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52127-YP130

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52127-0KA00

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52127-YP130

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52127-0K890

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACKSONAR-WITHOUT

1
52127-YP130

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52127-0K890

GUN135..SADCB..S;GUN125..(SADCB,SAXTR)..S

TOYOTA STOP & START SYSTEM-WITHOUT&FRONT FOG LAMP-WITH(LED)

1
81482C - COVER, FOG LAMP, LH
52128-0K890

GUN12#,135..(SADCB,SAXTR)..H

HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACK SONAR-WITHOUT

1
52128-0K890

GUN12#,135..(SADCB,SAXTR)..H

HEADLAMP-4-BULB HALOGEN MULTI

1
52128-0K890

GUN125,135..(SADCB,SAXTR)..S

FRONT FOG LAMP-WITH(LED)

1
52128-0KA00

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52128-0K890

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI

1
52128-0KA00

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52128-YP130

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
52128-0K890

GUN126..LHD..SADCB..6FC;GUN125,135..LHD..SADCB..H

TOYOTA STOP & START SYSTEM-WITHOUT&HEADLAMP-4-BULB HALOGEN MULTI&CLEARANCE & BACKSONAR-WITHOUT

1
52128-0KA00

GUN12#,135..(SADCB,SAXTR)..H

1
52128-0KA00

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52128-0KA00

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52128-YP130

GUN12#..(SADCB,SAXTR)..H

MLM ADVENTURE PACKAGE&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52128-YP130

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)&CLEARANCE & BACK SONAR-WITHOUT

1
52128-0K890

GUN135..SADCB..S;GUN125..(SADCB,SAXTR)..S

TOYOTA STOP & START SYSTEM-WITHOUT&FRONT FOG LAMP-WITH(LED)

1
52128-YP130

GUN125..LHD..SADCB..H;GUN126..LHD..SADCB..6FC

MLM ADVENTURE PACKAGE&TOYOTA STOP & START SYSTEM-WITHOUT&TIRE & DISC WHEEL-265/60R18, ALUMINUM&HEADLAMP- LED(MLM)

1
Common parts
52161-0K050
90105-T0144
90109-06272
90119-T0209
90159-60217
90159-60496
90159-T0014
90159-T0033
90179-06349
90183-06030
90189-06237
90189-T0019
90189-T0024
90467-05170
90467-09232
90467-09237
90467-T0047
Linked diagrams
8101
