LH172R-RBMRS (1998)

Toyota Hiace Van,Commuter

Production Aug 1998 - Feb 2006
Engine 5L
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

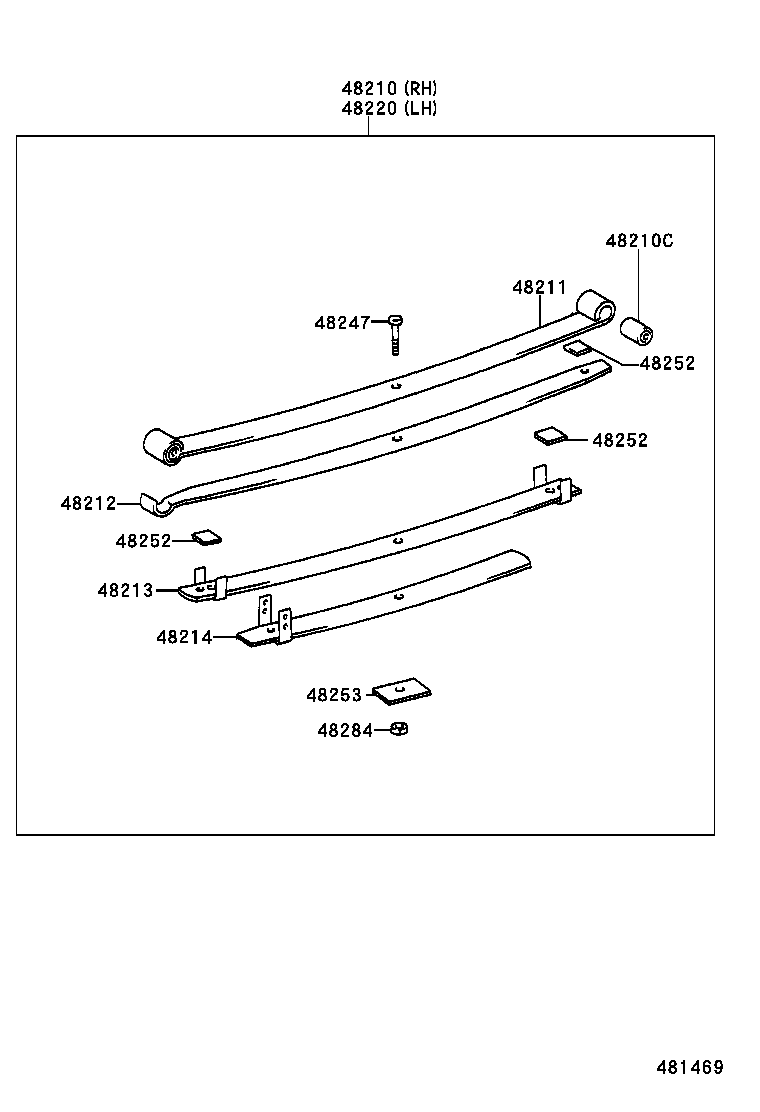

ILLUST NO. 2 OF 2(0108- )LH172..RHD..SRF..4D..03S..GEN ; (0108- )LH184,RZH113..RHD..4D..03S,15

Click highlighted areas on diagram

4-LEAF(TYPE A)

diagram 48210 48210C 48211 48212 48213 48214 48220 48247 48252 48252 48252 48253 48284
Part # Description Qty Price
48210 - SPRING ASSY, REAR RH
48210-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

5-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF,TYPE B:REFER TO ILLUSTRATION

1
48210-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210C - BUSH(FOR REAR SPRING LEAF)
90389-14037

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

FRONT

2
90389-14007

LH172..5D..06S;RZH113..RHD..4D..03S;LH162,172,RZH103..RHD..SRF..4D..(DSL,EFI);LH162,184,RZH103,113,125..RHD..SG..(GL,STD)

REAR

4
90389-14007

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

8
48211 - LEAF, REAR SPRING, NO.1
48201-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48201-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48201-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION

2
48201-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

TYPE A:REFER TO ILLUSTRATION, 5-LEAF

2
48201-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION

2
48212 - LEAF, REAR SPRING, NO.2
48212-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48212-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48212-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48212-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48212-26660

RZH113..CBR;RZH115..STD..CIS;RZH113..4D..STD..GEN;LH112,115,RZH105..LHD..SG..STD;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,184,RZH104,114..(03S,12S,15S)..GL;LH102,103,105,174,RZH102,103..06S,10S,12S;LH113,RZH115..(03S,15S)..(CIS,GCC,GEN)..(CBR,DSL)

TYPE B:REFER TO ILLUSTRATION, NEW ZEALAND SPEC & 5-LEAF

2
48212-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48213 - LEAF, REAR SPRING, NO.3
48202-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48202-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48202-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48202-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48202-26660

RZH113..CBR;RZH115..STD..CIS;RZH113..4D..STD..GEN;LH112,115,RZH105..LHD..SG..STD;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,184,RZH104,114..(03S,12S,15S)..GL;LH102,103,105,174,RZH102,103..06S,10S,12S;LH113,RZH115..(03S,15S)..(CIS,GCC,GEN)..(CBR,DSL)

TYPE B:REFER TO ILLUSTRATION, NEW ZEALAND SPEC & 5-LEAF

2
48202-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48214 - LEAF, REAR SPRING, NO.4
48204-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48204-26660

LH172..5D;LH172..STD..DEFI;LH162,RZH112..GEN;LH113,115..RHD..SG;LH172,RZH115..GL,SGL;RZH113..5D..06S..EFI;RZH113..03S..GCC..EFI;RZH103..(03S,09S)..GEN;LH112,184,RZH105..4D..GEN;RZH113..RHD..(03S,08S)..GEN;LH172,RZH115..4D..(03S,15S)..STD..(GCC,GEN)..(DSL,EFI);LH102,103,104,114,164,174,RZH102,104,114..(03S,10S,12S,15S)..STD..(CIS,GCC,GEN)

TYPE A:REFER TO ILLUSTRATION, 5-LEAF

2
48214-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48203-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48203-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48203-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48220 - SPRING ASSY, REAR LH
48210-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

5-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF,TYPE B:REFER TO ILLUSTRATION

1
48247 - BOLT, REAR SPRING, CENTER
48247-26250

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

205/70R15

2
48247-26720

RZH112..LHD;RZH113..GCC;RZH112..RHD..SP;RZH113..RHD..GEN;RZH113..LHD..03S..GEN;LH172,174..03S,06S,15S;LH10#,11#,162,164,184,RZH10#,114,115..CIS,GCC,GEN

2
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48253 - SPACER, REAR SPRING, NO.1
48253-26650

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF(TYPE A)

2
48253-26640

LH172;RZH112..5D;RZH112..03S;LH10#,11#,162,164,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF(TYPE A)

2
48284 - NUT, REAR SPRING CENTER BOLT
48299-28010

RZH112..LHD;RZH113..GCC;RZH112..RHD..SP;RZH113..RHD..GEN;RZH113..LHD..03S..GEN;LH172,174..03S,06S,15S;LH10#,11#,162,164,184,RZH10#,114,115..CIS,GCC,GEN

5-LEAF(TYPE A)

2
48284-37130

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF(TYPE A)

2

ILLUST NO. 2 OF 2(0208- )RZH112..5D ; (0208- )RZH112..03S ;(0208- )LH172..GCC,GEN ; (0208-

Click highlighted areas on diagram

5-LEAF(TYPE B)

diagram 48210 48210C 48211 48212 48213 48214 48215 48220 48247 48252 48252 48252 48252 48253 48284
Part # Description Qty Price
48210 - SPRING ASSY, REAR RH
48210-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

5-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF,TYPE B:REFER TO ILLUSTRATION

1
48210-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210C - BUSH(FOR REAR SPRING LEAF)
90389-14037

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

FRONT

2
90389-14007

LH172..5D..06S;RZH113..RHD..4D..03S;LH162,172,RZH103..RHD..SRF..4D..(DSL,EFI);LH162,184,RZH103,113,125..RHD..SG..(GL,STD)

REAR

4
90389-14007

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

8
48211 - LEAF, REAR SPRING, NO.1
48201-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48201-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48201-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION

2
48201-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

TYPE A:REFER TO ILLUSTRATION, 5-LEAF

2
48201-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION

2
48212 - LEAF, REAR SPRING, NO.2
48212-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48212-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48212-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48212-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48212-26660

RZH113..CBR;RZH115..STD..CIS;RZH113..4D..STD..GEN;LH112,115,RZH105..LHD..SG..STD;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,184,RZH104,114..(03S,12S,15S)..GL;LH102,103,105,174,RZH102,103..06S,10S,12S;LH113,RZH115..(03S,15S)..(CIS,GCC,GEN)..(CBR,DSL)

TYPE B:REFER TO ILLUSTRATION, NEW ZEALAND SPEC & 5-LEAF

2
48212-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48213 - LEAF, REAR SPRING, NO.3
48202-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48202-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48202-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48202-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48202-26660

RZH113..CBR;RZH115..STD..CIS;RZH113..4D..STD..GEN;LH112,115,RZH105..LHD..SG..STD;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,184,RZH104,114..(03S,12S,15S)..GL;LH102,103,105,174,RZH102,103..06S,10S,12S;LH113,RZH115..(03S,15S)..(CIS,GCC,GEN)..(CBR,DSL)

TYPE B:REFER TO ILLUSTRATION, NEW ZEALAND SPEC & 5-LEAF

2
48202-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48214 - LEAF, REAR SPRING, NO.4
48204-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48204-26660

LH172..5D;LH172..STD..DEFI;LH162,RZH112..GEN;LH113,115..RHD..SG;LH172,RZH115..GL,SGL;RZH113..5D..06S..EFI;RZH113..03S..GCC..EFI;RZH103..(03S,09S)..GEN;LH112,184,RZH105..4D..GEN;RZH113..RHD..(03S,08S)..GEN;LH172,RZH115..4D..(03S,15S)..STD..(GCC,GEN)..(DSL,EFI);LH102,103,104,114,164,174,RZH102,104,114..(03S,10S,12S,15S)..STD..(CIS,GCC,GEN)

TYPE A:REFER TO ILLUSTRATION, 5-LEAF

2
48214-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48203-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48203-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

TYPE A:REFER TO ILLUSTRATION, 4-LEAF

2
48203-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48215 - LEAF, REAR SPRING, NO.5
48215-26660

LH10#,11#,172,174,184,RZH10#,11#..CIS,GCC,GEN

NEW ZEALAND SPEC

2
48215-26660

RZH113..CBR;RZH115..STD..CIS;RZH113..4D..STD..GEN;LH112,115,RZH105..LHD..SG..STD;LH172..RHD..SRF..4D..STD..GEN..DSL;LH172,184,RZH104,114..(03S,12S,15S)..GL;LH102,103,105,174,RZH102,103..06S,10S,12S;LH113,RZH115..(03S,15S)..(CIS,GCC,GEN)..(CBR,DSL)

TYPE A:REFER TO ILLUSTRATION, NEW ZEALAND SPEC & 5-LEAF

2
48203-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

TYPE B:REFER TO ILLUSTRATION, 5-LEAF

2
48220 - SPRING ASSY, REAR LH
48210-2F120

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-26660

LH10#,11#,162,164,172,174,184,RZH10#,11#..CIS,GCC,GEN

5-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-2F121

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF

2
48210-2F122

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF,TYPE A:REFER TO ILLUSTRATION

1
48210-26661

RZH112..5D;RZH112..03S;LH10#,11#,162,164,172,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF,TYPE B:REFER TO ILLUSTRATION

1
48247 - BOLT, REAR SPRING, CENTER
48247-26250

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

205/70R15

2
48247-26720

RZH112..LHD;RZH113..GCC;RZH112..RHD..SP;RZH113..RHD..GEN;RZH113..LHD..03S..GEN;LH172,174..03S,06S,15S;LH10#,11#,162,164,184,RZH10#,114,115..CIS,GCC,GEN

2
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48252 - SILENCER, REAR SPRING
48252-26070

LH10#,11#,16#,17#,184,RZH10#,11#..CIS,GCC,GEN

8
48253 - SPACER, REAR SPRING, NO.1
48253-26650

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF(TYPE A)

2
48253-26640

LH172;RZH112..5D;RZH112..03S;LH10#,11#,162,164,174,184,RZH10#,113,114,115..CIS,GCC,GEN

5-LEAF(TYPE A)

2
48284 - NUT, REAR SPRING CENTER BOLT
48299-28010

RZH112..LHD;RZH113..GCC;RZH112..RHD..SP;RZH113..RHD..GEN;RZH113..LHD..03S..GEN;LH172,174..03S,06S,15S;LH10#,11#,162,164,184,RZH10#,114,115..CIS,GCC,GEN

5-LEAF(TYPE A)

2
48284-37130

LH172..RHD..SRF..4D..03S..GEN;LH184,RZH113..RHD..4D..(03S,15S)..GEN

4-LEAF(TYPE A)

2
