WU410R-TKMQS (2002)

Toyota Dyna

Production Dec 2002 - Jun 2011
Engine W04D
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0212-0610)WU410,XZU412..55T,65T,75T..CBU

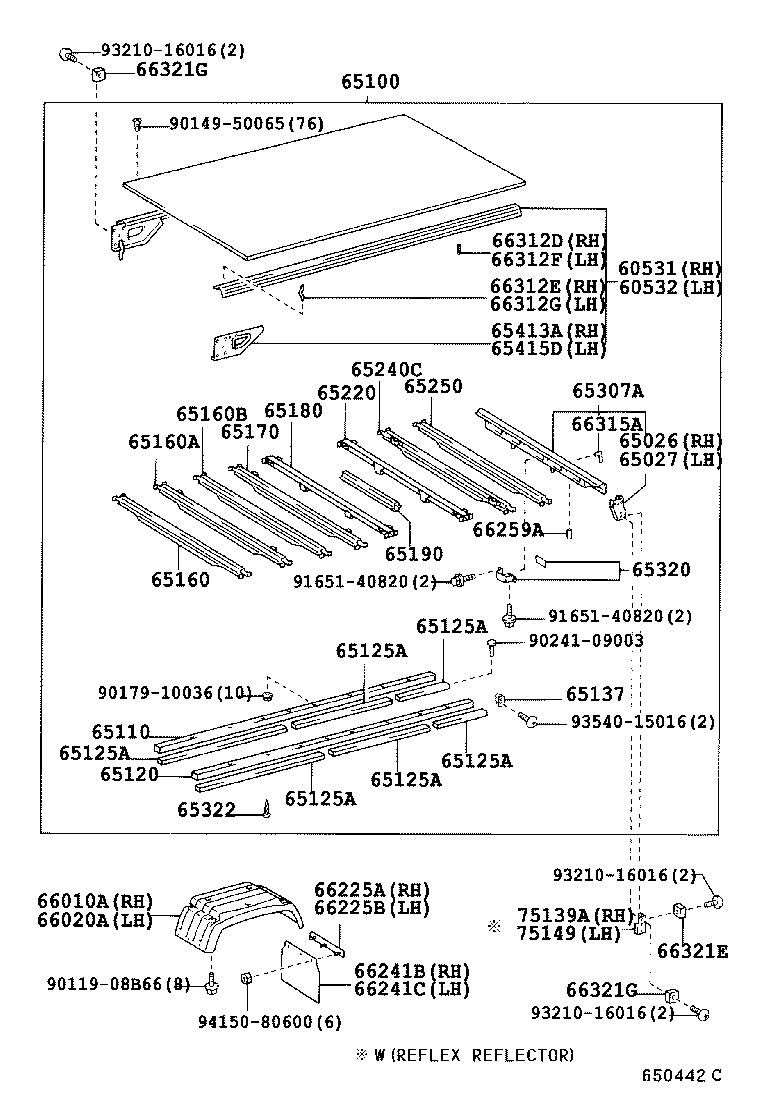

Click highlighted areas on diagram

diagram 60531 60532 65026 65027 65100 65110 65120 65125A 65125A 65125A 65125A 65125A 65125A 65137 65160 65160A 65160B 65170 65180 65190 65220 65240C 65250 65307A 65320 65322 65413A 65415D 66010A 66020A 66225A 66225B 66241B 66241C 66259A 66312D 66312E 66312F 66312G 66315A 66321E 66321G 66321G 75139A 75149 9011908B66 9014950065 9017910036 9024109003 9165140820 9165140820 9321016016 9321016016 9321016016 9354015016 9415080600
Part # Description Qty Price
60531 - FRAME SUB-ASSY, FLOOR SIDE, RH
65303-3V180

WU410,XZU412..(55T,65T,75T)..CBU

1
65303-3V180

WU41#..5F..CBU

1
60532 - FRAME SUB-ASSY, FLOOR SIDE, LH
65304-3V180

WU41#..5F..CBU

1
65304-3V180

WU410,XZU412..(55T,65T,75T)..CBU

1
65026 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, RH
65026-37020

WU41#..GEN..CBU

1
65026-37020

WU410,XZU412..GEN..CBU

1
65027 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, LH
65027-37020

WU41#..GEN..CBU

1
65027-37020

WU410,XZU412..GEN..CBU

1
65100 - FLOOR ASSY, REAR BODY
60570-37170

WU410,XZU412..(65T,75T)..GEN..CBU

***

1
60570-37170

WU41#..GEN..CBU

***

1
65110 - SILL ASSY, MAIN, RH
65110-3V200

WU410,XZU412..(55T,65T,75T)..CBU

1
65110-3V200

WU41#..5F..CBU

1
65120 - SILL ASSY, MAIN, LH
65120-3V200

WU41#..5F..CBU

1
65120-3V200

WU410,XZU412..(55T,65T,75T)..CBU

1
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65137 - COVER, MAIN SILL END
65137-37030

WU41#..5F..CBU

2
65137-37030

WU410,XZU412..(55T,65T,75T)..CBU

2
65160 - SILL ASSY, CROSS, NO.2
65250-37340

WU410,XZU412..(65T,75T)..CBU

1
65250-37340

WU41#..5F..CBU

1
65160A - SILL ASSY, CROSS, NO.2
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65240-37340

WU41#..5F..CBU

3
65160B - SILL ASSY, CROSS, NO.2
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65170 - SILL ASSY, CROSS, NO.2
65250-37340

WU410,XZU412..(65T,75T)..GEN..CBU

1
65250-37340

WU41#..GEN..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-37500

WU410,XZU412..(65T,75T)..CBU

1
65180-37500

WU41#..5F..CBU

1
65190 - SILL ASSY, CROSS, NO.5
65190-37050

WU41#..5F..CBU

1
65190-37050

WU410,XZU412..(55T,65T,75T)..CBU

1
65220 - SILL ASSY, CROSS, NO.4
65180-37560

WU41#..5F..CBU

1
65180-37560

WU410,XZU412..(65T,75T)..CBU

1
65240C - SILL ASSY, CROSS, NO.9
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65250 - SILL ASSY, CROSS, NO.2
65250-37340

WU41#..5F..CBU

1
65250-37340

WU410,XZU412..(65T,75T)..CBU

1
65307A - FRAME SUB-ASSY, FLOOR, REAR
65307-37490

WU41#..5F..CBU

1
65307-37490

WU410,XZU412..(65T,75T)..CBU

1
65320 - PLATE, REAR FLOOR END
65320-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
65320-37010

WU41#..5F..CBU

1
65322 - NAIL
65322-92820

WU410,XZU412..(55T,65T,75T)..CBU

15
65322-92820

WU41#..5F..CBU

15
65413A - BRACKET, GUARD FRAME, RH
65413-37030

WU410,XZU412..(55T,65T,75T)..CBU

1
65415D - BRACKET, GUARD FRAME, LH
65415-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
66010A - FENDER ASSY, REAR NO.2 RH
65349-37010

WU41#..5F..CBU

1
65349-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
66020A - FENDER ASSY, REAR NO.2 LH
65349-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
65349-37010

WU41#..5F..CBU

1
66225A - SUPPORT, BAFFLE RUBBER
66242-37230

WU41#..5F..CBU

1
66242-37230

WU410,XZU412..(65T,75T)..CBU

1
66225B - SUPPORT, BUFFLE RUBBER
66242-37230

WU410,XZU412..(65T,75T)..CBU

1
66242-37230

WU41#..5F..CBU

1
66241B - BAFFLE, RUBBER
66241-37A00

WU41#..5F..CBU

1
66241-37A02

WU41#..5F..CBU

1
66241-3V250

WU410,XZU412..(65T,75T)..CBU

1
66241-37A01

WU41#..5F..CBU

1
66241C - BUFFLE, RUBBER
66241-37A00

WU41#..5F..CBU

1
66241-37A02

WU41#..5F..CBU

1
66241-37A01

WU41#..5F..CBU

1
66241-3V250

WU410,XZU412..(65T,75T)..CBU

1
66259A - COVER, REAR BODY FLOOR, REAR
66259-37010

WU41#..5F..CBU

6
66259-37010

WU410,XZU412..(55T,65T,75T)..CBU

6
66312D - HOOK, ROPE, NO.2
66311-37020

WU41#..5F..CBU

9
66311-37020

WU410,XZU412..(55T,65T,75T)..CBU

9
66312E - HOOK, ROPE, NO.2
66312-37020

WU410,XZU412..(55T,65T,75T)..CBU

1
66312-37020

WU41#..5F..CBU

1
66312F - HOOK, ROPE, NO.2
66311-37020

WU41#..5F..CBU

9
66311-37020

WU410,XZU412..(55T,65T,75T)..CBU

9
66312G - HOOK, ROPE, NO.2
66312-37020

WU410,XZU412..(55T,65T,75T)..CBU

1
66312-37020

WU41#..5F..CBU

1
66315A - HOOK, ROPE
66315-37010

WU410,XZU412..(55T,65T,75T)..CBU

4
66315-37010

WU41#..5F..CBU

4
66321E - BUMPER, GATE RUBBER
66321-92803

WU41#..5F..CBU

2
66321-92803

WU410,XZU412..(55T,65T,75T)..CBU

2
66321G - BUMPER, GATE RUBBER
66321-92805

WU41#..5F..CBU

4
66321-92805

WU410,XZU412..(55T,65T,75T)..CBU

4
66321G - BUMPER, GATE RUBBER
66321-92805

WU41#..5F..CBU

4
66321-92805

WU410,XZU412..(55T,65T,75T)..CBU

4
Common parts
90119-08B66
90149-50065
90179-10036
90241-09003
91651-40820
93210-16016
93540-15016
94150-80600

(0610- )WU41#..5F..CBU

Click highlighted areas on diagram

diagram 60531 60532 65026 65027 65100 65110 65120 65125A 65125A 65125A 65125A 65125A 65125A 65137 65160 65160A 65160A 65160A 65170 65180 65190 65220 65250 65307A 65320 65322 66010A 66020A 66225A 66225B 66241B 66241C 66259A 66312D 66312E 66312F 66312G 66315A 66321E 66321G 66321G 75139A 75149 9011908B66 9014950065 9017910036 9024109003 9165140820 9165140820 9321016016 9321016016 9321016016 9354015016 9415080600
Part # Description Qty Price
60531 - FRAME SUB-ASSY, FLOOR SIDE, RH
65303-3V180

WU410,XZU412..(55T,65T,75T)..CBU

1
65303-3V180

WU41#..5F..CBU

1
60532 - FRAME SUB-ASSY, FLOOR SIDE, LH
65304-3V180

WU41#..5F..CBU

1
65304-3V180

WU410,XZU412..(55T,65T,75T)..CBU

1
65026 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, RH
65026-37020

WU410,XZU412..GEN..CBU

1
65026-37020

WU41#..GEN..CBU

1
65027 - BRACKET SUB-ASSY, GATE RUBBER BUMPER, LH
65027-37020

WU41#..GEN..CBU

1
65027-37020

WU410,XZU412..GEN..CBU

1
65100 - FLOOR ASSY, REAR BODY
60570-37170

WU410,XZU412..(65T,75T)..GEN..CBU

***

1
60570-37170

WU41#..GEN..CBU

***

1
65110 - SILL ASSY, MAIN, RH
65110-3V200

WU410,XZU412..(55T,65T,75T)..CBU

1
65110-3V200

WU41#..5F..CBU

1
65120 - SILL ASSY, MAIN, LH
65120-3V200

WU41#..5F..CBU

1
65120-3V200

WU410,XZU412..(55T,65T,75T)..CBU

1
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65125A - SHIM, MAIN SILL, LOWER NO.1
65127-37460

WU410,XZU412..(55T,65T,75T)..CBU

REAR

2
65127-37570

WU410,XZU412..(55T,65T,75T)..CBU

CENTER

2
65127-37310

WU410,XZU412..(55T,65T,75T)..CBU

FRONT

2
65127-37310

WU41#..5F..CBU

FRONT

2
65127-37460

WU41#..5F..CBU

REAR

2
65127-37570

WU41#..5F..CBU

CENTER

2
65137 - COVER, MAIN SILL END
65137-37030

WU41#..5F..CBU

2
65137-37030

WU410,XZU412..(55T,65T,75T)..CBU

2
65160 - SILL ASSY, CROSS, NO.2
65250-37340

WU410,XZU412..(65T,75T)..CBU

1
65250-37340

WU41#..5F..CBU

1
65160A - SILL ASSY, CROSS, NO.2
65240-37340

WU41#..5F..CBU

3
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65160A - SILL ASSY, CROSS, NO.2
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65240-37340

WU41#..5F..CBU

3
65160A - SILL ASSY, CROSS, NO.2
65240-37340

WU41#..5F..CBU

3
65240-37340

WU410,XZU412..(65T,75T)..CBU

1
65170 - SILL ASSY, CROSS, NO.2
65250-37340

WU410,XZU412..(65T,75T)..GEN..CBU

1
65250-37340

WU41#..GEN..CBU

1
65180 - SILL ASSY, CROSS, NO.4
65180-37500

WU410,XZU412..(65T,75T)..CBU

1
65180-37500

WU41#..5F..CBU

1
65190 - SILL ASSY, CROSS, NO.5
65190-37050

WU41#..5F..CBU

1
65190-37050

WU410,XZU412..(55T,65T,75T)..CBU

1
65220 - SILL ASSY, CROSS, NO.4
65180-37560

WU41#..5F..CBU

1
65180-37560

WU410,XZU412..(65T,75T)..CBU

1
65250 - SILL ASSY, CROSS, NO.2
65250-37340

WU41#..5F..CBU

1
65250-37340

WU410,XZU412..(65T,75T)..CBU

1
65307A - FRAME SUB-ASSY, FLOOR, REAR
65307-37490

WU41#..5F..CBU

1
65307-37490

WU410,XZU412..(65T,75T)..CBU

1
65320 - PLATE, REAR FLOOR END
65320-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
65320-37010

WU41#..5F..CBU

1
65322 - NAIL
65322-92820

WU410,XZU412..(55T,65T,75T)..CBU

15
65322-92820

WU41#..5F..CBU

15
66010A - FENDER ASSY, REAR NO.2 RH
65349-37010

WU41#..5F..CBU

1
65349-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
66020A - FENDER ASSY, REAR NO.2 LH
65349-37010

WU410,XZU412..(55T,65T,75T)..CBU

1
65349-37010

WU41#..5F..CBU

1
66225A - SUPPORT, BAFFLE RUBBER
66242-37230

WU41#..5F..CBU

1
66242-37230

WU410,XZU412..(65T,75T)..CBU

1
66225B - SUPPORT, BUFFLE RUBBER
66242-37230

WU410,XZU412..(65T,75T)..CBU

1
66242-37230

WU41#..5F..CBU

1
66241B - BAFFLE, RUBBER
66241-37A00

WU41#..5F..CBU

1
66241-37A02

WU41#..5F..CBU

1
66241-3V250

WU410,XZU412..(65T,75T)..CBU

1
66241-37A01

WU41#..5F..CBU

1
66241C - BUFFLE, RUBBER
66241-37A00

WU41#..5F..CBU

1
66241-37A02

WU41#..5F..CBU

1
66241-37A01

WU41#..5F..CBU

1
66241-3V250

WU410,XZU412..(65T,75T)..CBU

1
66259A - COVER, REAR BODY FLOOR, REAR
66259-37010

WU41#..5F..CBU

6
66259-37010

WU410,XZU412..(55T,65T,75T)..CBU

6
66312D - HOOK, ROPE, NO.2
66311-37020

WU41#..5F..CBU

9
66311-37020

WU410,XZU412..(55T,65T,75T)..CBU

9
66312E - HOOK, ROPE, NO.2
66312-37020

WU410,XZU412..(55T,65T,75T)..CBU

1
66312-37020

WU41#..5F..CBU

1
66312F - HOOK, ROPE, NO.2
66311-37020

WU41#..5F..CBU

9
66311-37020

WU410,XZU412..(55T,65T,75T)..CBU

9
66312G - HOOK, ROPE, NO.2
66312-37020

WU410,XZU412..(55T,65T,75T)..CBU

1
66312-37020

WU41#..5F..CBU

1
66315A - HOOK, ROPE
66315-37010

WU410,XZU412..(55T,65T,75T)..CBU

4
66315-37010

WU41#..5F..CBU

4
66321E - BUMPER, GATE RUBBER
66321-92803

WU41#..5F..CBU

2
66321-92803

WU410,XZU412..(55T,65T,75T)..CBU

2
66321G - BUMPER, GATE RUBBER
66321-92805

WU41#..5F..CBU

4
66321-92805

WU410,XZU412..(55T,65T,75T)..CBU

4
66321G - BUMPER, GATE RUBBER
66321-92805

WU41#..5F..CBU

4
66321-92805

WU410,XZU412..(55T,65T,75T)..CBU

4
Common parts
90119-08B66
90149-50065
90179-10036
90241-09003
91651-40820
93210-16016
93540-15016
94150-80600
