KDY260L-PBMEYW3 (2001)

Toyota Dyna

Production Aug 2001 - Sep 2006
Engine 2KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

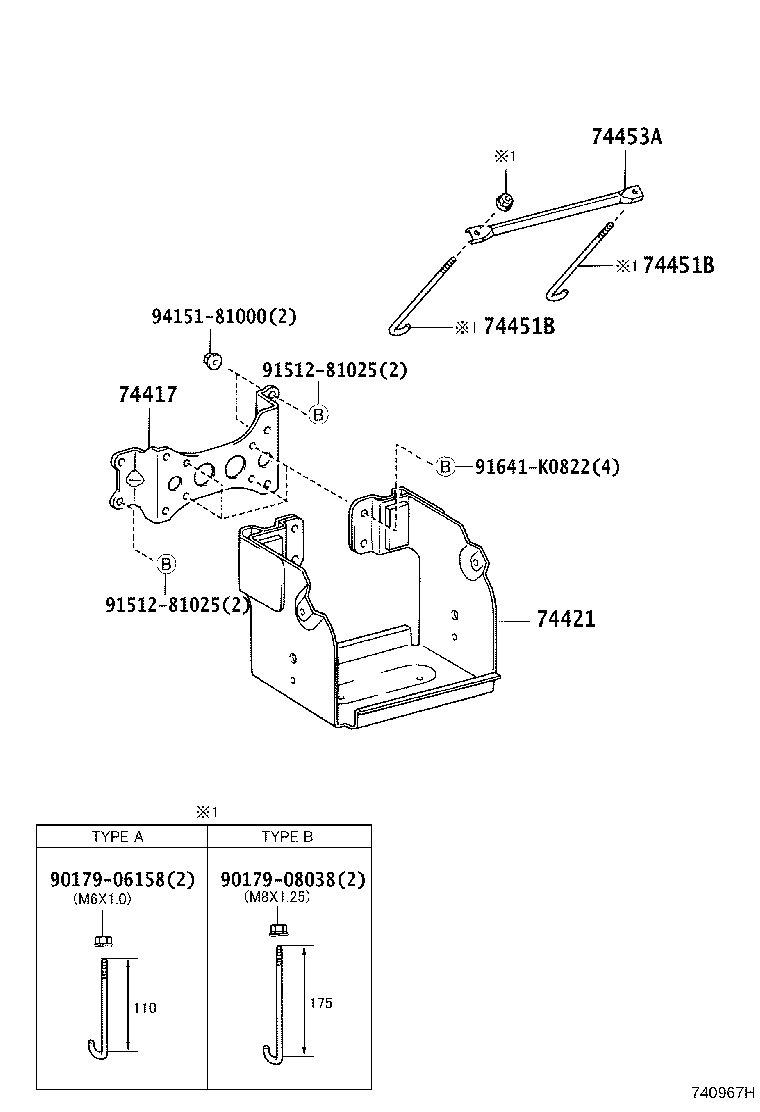

(0108- )KDY220,230,250,260

Click highlighted areas on diagram

BATTERY=80D26L

diagram 74417 74421 74451B 74451B 74453A 9017906158 9017908038 9151281025 9151281025 91641K0822 9415181000
Part # Description Qty Price
74417 - BRACKET, BATTERY CARRIER
74417-25100

KDY230,250,260..10T,125T

BATTERY=80D26L

1
74451B - BOLT, BATTERY CLAMP
74451-36070

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

TYPE B:REFER ILLUST.

2
74451B - BOLT, BATTERY CLAMP
74451-36070

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

TYPE B:REFER ILLUST.

2
Common parts
90179-06158
90179-08038
91512-81025
91641-K0822
94151-81000

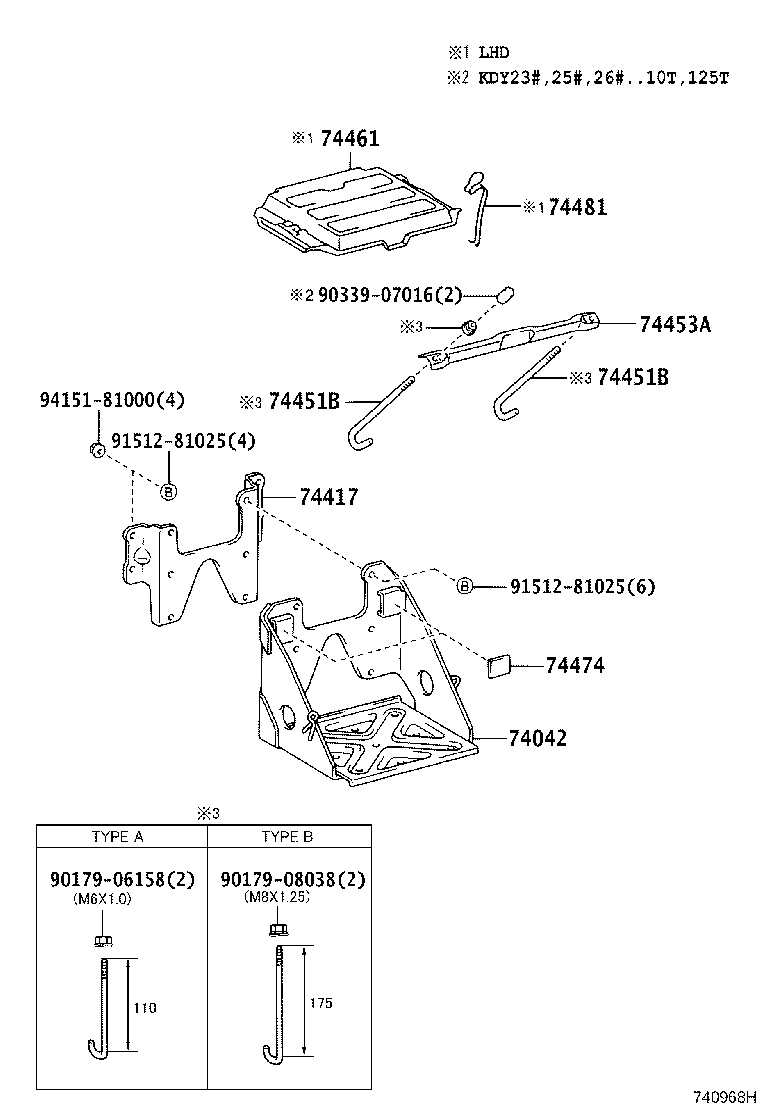

(0108- )KDY22#,23#,25#,26#

Click highlighted areas on diagram

BATTERY=D26X2

diagram 74042 74417 74451B 74451B 74453A 74461 74474 74481 9017906158 9017908038 9033907016 9151281025 9151281025 9415181000
Part # Description Qty Price
74042 - BRACKET SUB-ASSY, BATTERY
74042-25060

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

1
74417 - BRACKET, BATTERY CARRIER
74417-25100

KDY230,250,260..10T,125T

BATTERY=80D26L

1
74451B - BOLT, BATTERY CLAMP
74451-36070

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

TYPE B:REFER ILLUST.

2
74451B - BOLT, BATTERY CLAMP
74451-36070

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

TYPE B:REFER ILLUST.

2
74474 - PAD, BATTERY
74475-36040

KDY230,250..RHD;KDY230,260..125T;KDY220..RHD..CBU

2
Common parts
90179-06158
90179-08038
90339-07016
91512-81025
94151-81000
