BU80R-MDDT3 (1984)

Toyota Dyna

Production Sep 1984 - Aug 1987
Engine B
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(8409- )

Click highlighted areas on diagram

diagram 46101 46103 46105 46110C 46114 46117 46275 46301 46301B 46301B 46301D 46301E 46301F 46301G 46311 46311A 46311B 46311D 46410 46410D 46420 46420E 46420F 46420G 46420P 46420Q 46430 46481 9017908123 9046108225 9046808001 9165140814 9165140820 9412040600 9418041000 9538102520 9538102520
Part # Description Qty Price
46101 - HANDLE SUB-ASSY, PARKING BRAKE CONTROL
46101-3618001

BU6#,75,76,8#..RHD

BLACK

1
46103 - GUIDE SUB-ASSY, PARKING BRAKE PLUNGER
46103-36140

BU6#,75,76,8#..RHD

1
46105 - BRACKET SUB-ASSY, PARKING BRAKE PLANGER OR PEDAL
46105-36020

BU6#,75,76,8#..RHD

1
46110C - PIN(FOR PARKING BRAKE HANDLE SET)
46114-20010

BU6#,7#,8#

1
46114 - PIN, PARKING BRAKE PLUNGER
46114-30010

BU6#,7#,8#

1
46117 - SLEEVE, PARKING BRAKE PLUNGER
46117-30010

BU6#,75,76,8#..RHD

1
46275 - PLATE, PARKING BRAKE RELEASE CAUTION
46275-26010

BU6#,7#,8#

1
46301 - LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
46301-36070

BU6#,7#,8#

1
46301B - BUSH(FOR INTERMEDIATE LEVER)
90386-13007

BU6#,7#,8#

2
46301B - BUSH(FOR INTERMEDIATE LEVER)
90386-13007

BU6#,7#,8#

2
46301D - COLLAR(FOR INTERMEDIATE LEVER)
90387-10004

BU6#,7#,8#

1
46301E - PIN, W/HOLE(FOR INTERMEDIATE LEVER)
90240-08010

BU6#,7#,8#

1
46301F - SPRING, TORSION(FOR PARKING BRAKE INTERMEDIATE LEVER)
90508-35024

BU6#,7#,8#

1
46301G - BOLT(FOR INTERMEDIATE LEVER)
91111-71070

BU6#,7#,8#

1
46311 - PAWL, PARKING BRAKE
46311-26010

BU6#,7#,8#

1
46311A - SPRING(FOR PARKING BRAKE PAWL)
90508-08041

BU6#,7#,8#

1
46311B - PIN, PARKING BRAKE PAWL PIVOT
90249-05010

BU6#,7#,8#

1
46311D - WASHER, TYPE C(FOR PARKING BRAKE PAWL)
90213-03007

BU6#,7#,8#

1
46410 - CABLE ASSY, PARKING BRAKE, NO.1
46410-36121

BU6#,7#,8#

1
46410D - PIN(FOR PARKING BRAKE FRONT CABLE)
90240-08094

BU6#,7#,8#

1
46420 - CABLE ASSY, PARKING BRAKE, NO.2
46420-36240

BU60,61,80,81,82..RHD

1
46420E - GROMMET(FOR PARKING BRAKE CABLE CLAMP)
90480-25026

BU6#,7#,8#

1
46420F - SEAL, DUST(FOR PARKING BRAKE CABLE)
90303-10001

BU6#,7#,8#

1
46420G - SPRING(FOR PARKING CABLE INNER WIRE SET)
90501-14021

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46420P - SPACER, PARKING BRAKE
90560-08002

BU6#,7#,8#

1
46420Q - RING, E(FOR PARKING BRAKE CABLE)
96160-00700

BU6#,7#,8#

1
46430 - CABLE ASSY, PARKING BRAKE, NO.3
46430-36010

BU60,61,62,70,80,81,82..5F..(ARL,GEN,GHD)

1
46481 - CONNECTOR, PARKING CABLE
46481-36012

BU6#,7#,8#

1
Common parts
90179-08123
90461-08225
90468-08001
91651-40814
91651-40820
94120-40600
94180-41000
95381-02520

(8409- )

Click highlighted areas on diagram

diagram 46501 46501A 46506 46520 4654036010 4655036010 46550A 46550A 46550C 46550C 46550E 46555 46556 46577 4660125011 9011910338 9461311200
Part # Description Qty Price
46501 - DRUM SUB-ASSY, PARKING BRAKE
46501-36070

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46501-36120

BU60,61,62,63,7#,80,81,86..5F..(ARL,GEN)

1
46501A - BOLT, SERRATION(FOR PARKING BRAKE DRUM)
90114-11124

BU6#,7#,8#

4
46506 - ADJUSTER SUB-ASSY, PARKING BRAKE SHOE, RH OR CENTER
46506-36020

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46520 - PLATE SUB-ASSY, PARKING BRAKE
46503-36021

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46503-36022

BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550E - SPRING, TENSION, NO.2(FOR PARKING BRAKE SHOE RETURN)
90506-14048

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46555 - SPRING, BRAKE SHOE HOLD DOWN
46555-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46556 - PIN, SHOE HOLD DOWN SPRING
46556-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46577 - COVER, ADJUSTING CAM HOLE
46577-36010

BU6#,7#,8#

1
Common parts
46540-36010
46550-36010
46601-25011
90119-10338
94613-11200

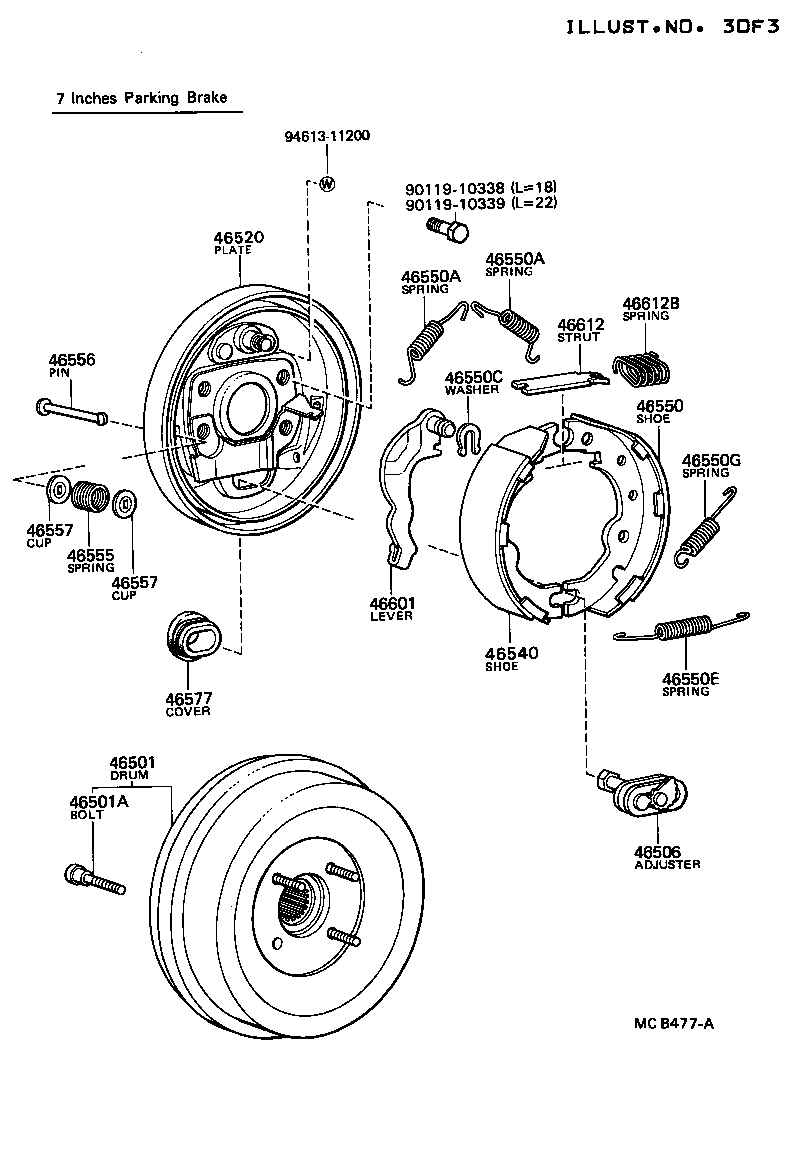

(8409- )

Click highlighted areas on diagram

diagram 46501 46501A 46506 46520 46540 46550 46550A 46550A 46550C 46550E 46550G 46555 46556 46557 46557 46577 46601 46612 46612B 9011910338 9011910339 9461311200
Part # Description Qty Price
46501 - DRUM SUB-ASSY, PARKING BRAKE
46501-36070

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46501-36120

BU60,61,62,63,7#,80,81,86..5F..(ARL,GEN)

1
46501A - BOLT, SERRATION(FOR PARKING BRAKE DRUM)
90114-11124

BU6#,7#,8#

4
46506 - ADJUSTER SUB-ASSY, PARKING BRAKE SHOE, RH OR CENTER
46506-36020

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46520 - PLATE SUB-ASSY, PARKING BRAKE
46503-36021

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46503-36022

BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46540 - SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.1
46540-36010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550 - SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.2
46550-36010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550E - SPRING, TENSION, NO.2(FOR PARKING BRAKE SHOE RETURN)
90506-14048

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46555 - SPRING, BRAKE SHOE HOLD DOWN
46555-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46556 - PIN, SHOE HOLD DOWN SPRING
46556-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46577 - COVER, ADJUSTING CAM HOLE
46577-36010

BU6#,7#,8#

1
46601 - LEVER SUB-ASSY, PARKING BRAKE SHOE
46601-25011

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
Common parts
90119-10338
90119-10339
94613-11200

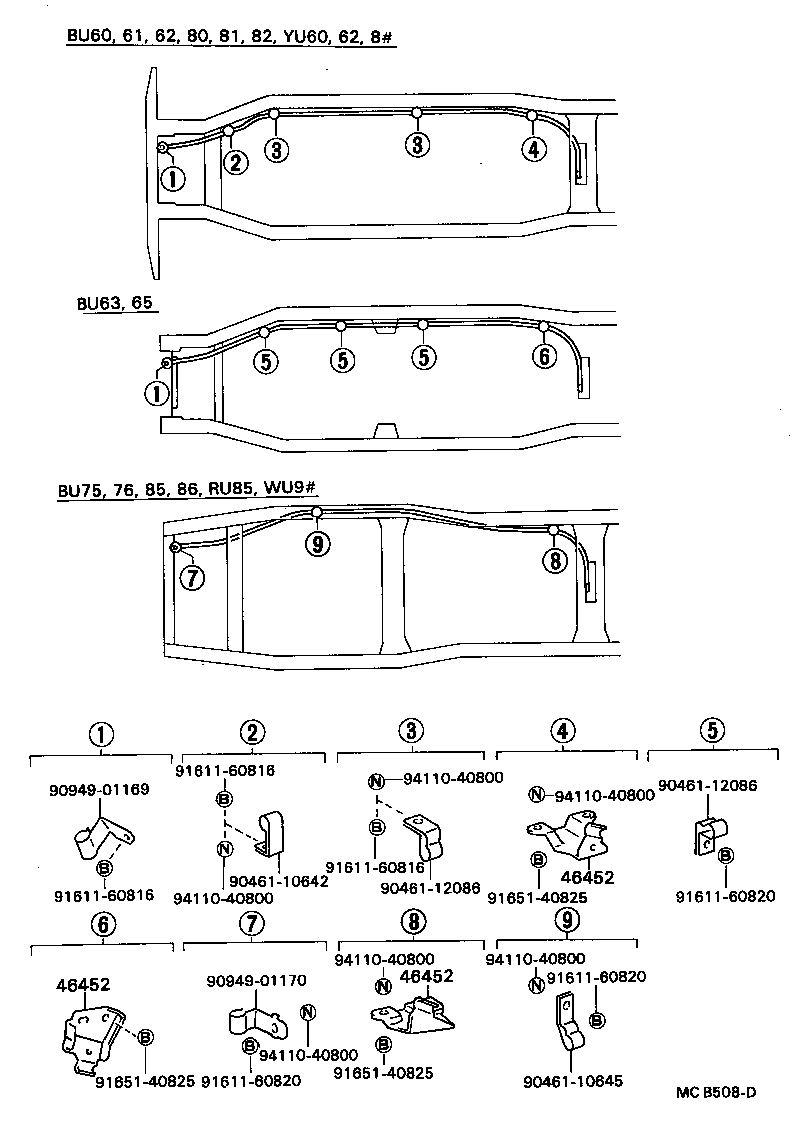

(8409- )RHD

Click highlighted areas on diagram

diagram 46452 46452 46452 9046110642 9046110645 9046112086 9046112086 9094901169 9094901170 9161160816 9161160816 9161160816 9161160820 9161160820 9161160820 9165140825 9165140825 9165140825 9411040800 9411040800 9411040800 9411040800 9411040800 9411040800
Part # Description Qty Price
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
Common parts
90461-10642
90461-10645
90461-12086
90949-01169
90949-01170
91611-60816
91611-60820
91651-40825
94110-40800

(8409- )

Click highlighted areas on diagram

diagram 46101 46103 46105 46110C 46114 46117 46275 46301 46301B 46301B 46301D 46301E 46301F 46301G 46311 46311A 46311B 46311D 46410 46410D 46420 46420E 46420F 46420G 46420P 46420Q 46430 46481 9017908123 9046108225 9046808001 9165140814 9165140820 9412040600 9418041000 9538102520 9538102520
Part # Description Qty Price
46101 - HANDLE SUB-ASSY, PARKING BRAKE CONTROL
46101-3618001

BU6#,75,76,8#..RHD

BLACK

1
46103 - GUIDE SUB-ASSY, PARKING BRAKE PLUNGER
46103-36140

BU6#,75,76,8#..RHD

1
46105 - BRACKET SUB-ASSY, PARKING BRAKE PLANGER OR PEDAL
46105-36020

BU6#,75,76,8#..RHD

1
46110C - PIN(FOR PARKING BRAKE HANDLE SET)
46114-20010

BU6#,7#,8#

1
46114 - PIN, PARKING BRAKE PLUNGER
46114-30010

BU6#,7#,8#

1
46117 - SLEEVE, PARKING BRAKE PLUNGER
46117-30010

BU6#,75,76,8#..RHD

1
46275 - PLATE, PARKING BRAKE RELEASE CAUTION
46275-26010

BU6#,7#,8#

1
46301 - LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
46301-36070

BU6#,7#,8#

1
46301B - BUSH(FOR INTERMEDIATE LEVER)
90386-13007

BU6#,7#,8#

2
46301B - BUSH(FOR INTERMEDIATE LEVER)
90386-13007

BU6#,7#,8#

2
46301D - COLLAR(FOR INTERMEDIATE LEVER)
90387-10004

BU6#,7#,8#

1
46301E - PIN, W/HOLE(FOR INTERMEDIATE LEVER)
90240-08010

BU6#,7#,8#

1
46301F - SPRING, TORSION(FOR PARKING BRAKE INTERMEDIATE LEVER)
90508-35024

BU6#,7#,8#

1
46301G - BOLT(FOR INTERMEDIATE LEVER)
91111-71070

BU6#,7#,8#

1
46311 - PAWL, PARKING BRAKE
46311-26010

BU6#,7#,8#

1
46311A - SPRING(FOR PARKING BRAKE PAWL)
90508-08041

BU6#,7#,8#

1
46311B - PIN, PARKING BRAKE PAWL PIVOT
90249-05010

BU6#,7#,8#

1
46311D - WASHER, TYPE C(FOR PARKING BRAKE PAWL)
90213-03007

BU6#,7#,8#

1
46410 - CABLE ASSY, PARKING BRAKE, NO.1
46410-36121

BU6#,7#,8#

1
46410D - PIN(FOR PARKING BRAKE FRONT CABLE)
90240-08094

BU6#,7#,8#

1
46420 - CABLE ASSY, PARKING BRAKE, NO.2
46420-36240

BU60,61,80,81,82..RHD

1
46420E - GROMMET(FOR PARKING BRAKE CABLE CLAMP)
90480-25026

BU6#,7#,8#

1
46420F - SEAL, DUST(FOR PARKING BRAKE CABLE)
90303-10001

BU6#,7#,8#

1
46420G - SPRING(FOR PARKING CABLE INNER WIRE SET)
90501-14021

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46420P - SPACER, PARKING BRAKE
90560-08002

BU6#,7#,8#

1
46420Q - RING, E(FOR PARKING BRAKE CABLE)
96160-00700

BU6#,7#,8#

1
46430 - CABLE ASSY, PARKING BRAKE, NO.3
46430-36010

BU60,61,62,70,80,81,82..5F..(ARL,GEN,GHD)

1
46481 - CONNECTOR, PARKING CABLE
46481-36012

BU6#,7#,8#

1
Common parts
90179-08123
90461-08225
90468-08001
91651-40814
91651-40820
94120-40600
94180-41000
95381-02520

(8409- )

Click highlighted areas on diagram

diagram 46501 46501A 46506 46520 4654036010 4655036010 46550A 46550A 46550C 46550C 46550E 46555 46556 46577 4660125011 9011910338 9461311200
Part # Description Qty Price
46501 - DRUM SUB-ASSY, PARKING BRAKE
46501-36070

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46501-36120

BU60,61,62,63,7#,80,81,86..5F..(ARL,GEN)

1
46501A - BOLT, SERRATION(FOR PARKING BRAKE DRUM)
90114-11124

BU6#,7#,8#

4
46506 - ADJUSTER SUB-ASSY, PARKING BRAKE SHOE, RH OR CENTER
46506-36020

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46520 - PLATE SUB-ASSY, PARKING BRAKE
46503-36021

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46503-36022

BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550E - SPRING, TENSION, NO.2(FOR PARKING BRAKE SHOE RETURN)
90506-14048

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46555 - SPRING, BRAKE SHOE HOLD DOWN
46555-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46556 - PIN, SHOE HOLD DOWN SPRING
46556-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46577 - COVER, ADJUSTING CAM HOLE
46577-36010

BU6#,7#,8#

1
Common parts
46540-36010
46550-36010
46601-25011
90119-10338
94613-11200

(8409- )

Click highlighted areas on diagram

diagram 46501 46501A 46506 46520 46540 46550 46550A 46550A 46550C 46550E 46550G 46555 46556 46557 46557 46577 46601 46612 46612B 9011910338 9011910339 9461311200
Part # Description Qty Price
46501 - DRUM SUB-ASSY, PARKING BRAKE
46501-36070

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46501-36120

BU60,61,62,63,7#,80,81,86..5F..(ARL,GEN)

1
46501A - BOLT, SERRATION(FOR PARKING BRAKE DRUM)
90114-11124

BU6#,7#,8#

4
46506 - ADJUSTER SUB-ASSY, PARKING BRAKE SHOE, RH OR CENTER
46506-36020

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46520 - PLATE SUB-ASSY, PARKING BRAKE
46503-36021

BU6#,7#,80,81,82..ARL,GEN,GHD

1
46503-36022

BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46540 - SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.1
46540-36010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550 - SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.2
46550-36010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550A - SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
90506-18012

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46550C - WASHER, TYPE C(FOR PARKING BRAKE SHOE)
90213-06002

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

3
46550E - SPRING, TENSION, NO.2(FOR PARKING BRAKE SHOE RETURN)
90506-14048

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
46555 - SPRING, BRAKE SHOE HOLD DOWN
46555-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46556 - PIN, SHOE HOLD DOWN SPRING
46556-35010

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

2
46577 - COVER, ADJUSTING CAM HOLE
46577-36010

BU6#,7#,8#

1
46601 - LEVER SUB-ASSY, PARKING BRAKE SHOE
46601-25011

BU65..CBU;BU60,61,62,63,7#,80,81,82,86..ARL,GEN,GHD

1
Common parts
90119-10338
90119-10339
94613-11200

(8409- )RHD

Click highlighted areas on diagram

diagram 46452 46452 46452 9046110642 9046110645 9046112086 9046112086 9094901169 9094901170 9161160816 9161160816 9161160816 9161160820 9161160820 9161160820 9165140825 9165140825 9165140825 9411040800 9411040800 9411040800 9411040800 9411040800 9411040800
Part # Description Qty Price
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
46452 - BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453-36010

BU60,61,62,70,80,81,82

1
Common parts
90461-10642
90461-10645
90461-12086
90949-01169
90949-01170
91611-60816
91611-60820
91651-40825
94110-40800
