BU30L-QRDHTW3 (1977)

Toyota Dyna

Production Aug 1977 - Aug 1984
Engine B
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

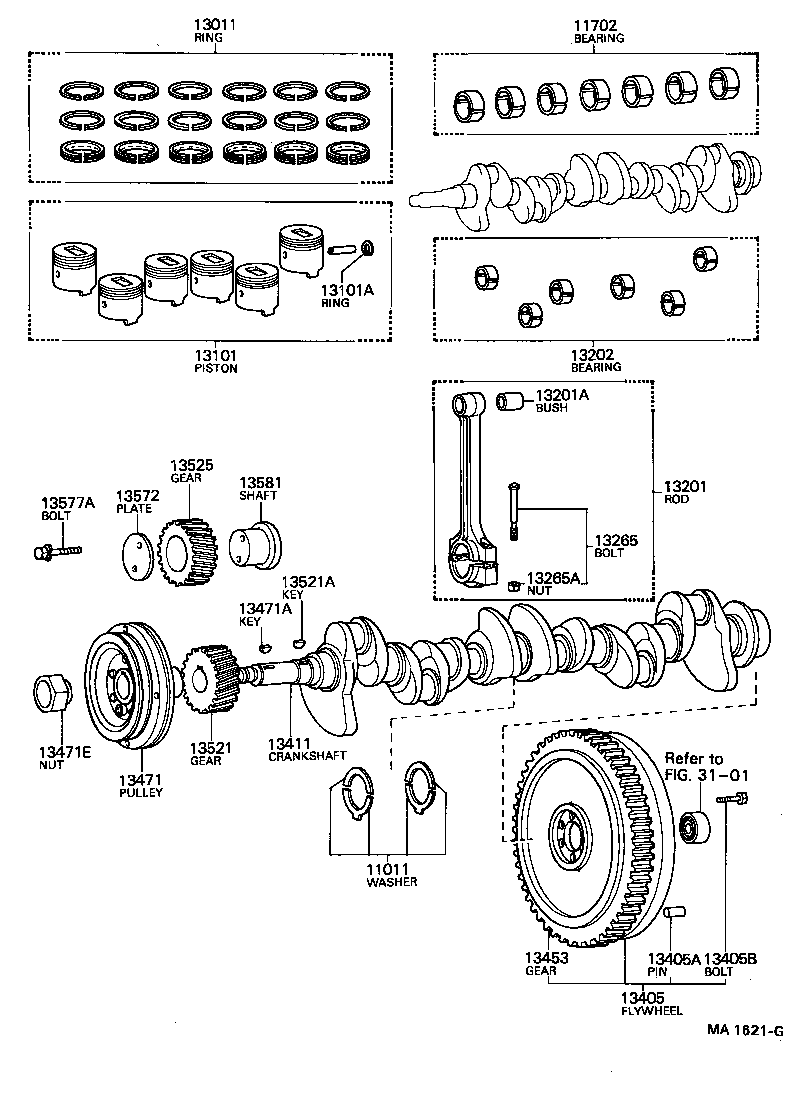

(7708-8104)H

Click highlighted areas on diagram

diagram 11011 11702 13011 13101 13101A 13201 13201A 13202 13265 13265A 13405 13405A 13405B 13411 13453 13471 13471A 13471E 13521 13521A 13525 13572 13577A 13581 3101
Part # Description Qty Price
11702 - BEARING SET, CRANKSHAFT
11702-56010

B,2B,3B..BU2#,3#,40

STD,STD

 1
11705-56010

B,2B,3B..BU2#,3#,40

U/S 0.50,U/S 0.50

 1
11707-56010

B,2B,3B..BU2#,3#,40

U/S 1.00,U/S 1.00

 1
11704-56010

B,2B,3B..BU2#,3#,40

U/S 0.25,U/S 0.25

 1
13011 - RING SET, PISTON
13015-56013

B..BU20,25,30

O/S 1.00

 1
13011-56013

B..BU20,25,30

STD

 1
13101 - PISTON SUB-ASSY, W/PIN
13101-56021

B..BU2#,30

STD

 4
13105-56021

B..BU2#,30

O/S 1.00

 4
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-33130

B..BU20,25,30;2B..BU31..CBU

 8
13201 - ROD SUB-ASSY, CONNECTING
13201-56010

B..BU2#,30

 4
13201-56020

B..BU20,25,30;2B..BU31..CBU

 4
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73065

B..BU20,25,30;2B..BU31..CBU

 4
13202 - BEARING SET, CONNECTING ROD
13204-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.25

 1
13202-56010

B..BU20,25,30;2B..BU31..CBU

STD

 1
13205-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.50

 1
13207-56010

B..BU20,25,30;2B..BU31..CBU

U/S 1.00

 1
13265 - BOLT, CONNECTING ROD
13265-59015

B..BU20,25,30;2B..BU31..CBU

 8
13265A - NUT, HEXAGON(FOR CONNECTING ROD BOLT)
90170-11112

B..BU20,25,30;2B..BU31..CBU

 12
13405 - FLYWHEEL SUB-ASSY
13405-59055

B,2B,3B..BU2#,3#,40

N=110

 1
13405-59025

B..BU2#,30

N=112

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-10192

B,2B,3B..BU2#,3#,40

L=22,OD=10,L=22,OD=10

 3
13405B - BOLT, FLYWHEEL SETTING
90105-12039

B..BU2#,30

*12-1.25PX32-22

 6
13411 - CRANKSHAFT
13401-56011

B..BU2#,30

 1
13401-56010

B..BU2#,30

 1
13453 - GEAR, FLYWHEEL RING
13453-56020

B,2B,3B..BU2#,3#,40

N=110

 1
13471 - PULLEY, CRANKSHAFT
13470-56020

B..BU2#,30

 1
13470-56060

B..BU2#,30

 1
13470-56100

B,2B,3B..BU2#,3#

 1
13470-56101

B,2B,3B..BU2#,3#,40

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
90280-05010

B..BU2#,30

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-56020

B,2B,3B..BU2#,3#,40

N=22

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
90280-05010

B..BU2#,30

 1
13525 - GEAR, IDLE, NO.1
13525-56010

B,2B,3B..BU2#,3#,40

N=35

 1
13572 - PLATE, IDLE GEAR THRUST
13572-56010

B,2B,3B..BU2#,3#,40

 1
13577A - BOLT, HEXAGON(FOR IDLE GEAR BOLT LOCK)
90101-10031

B..BU2#,30

 2
13581 - SHAFT, IDLE GEAR, NO.1
13581-56020

B..BU2#,30

 1
Linked diagrams
3101

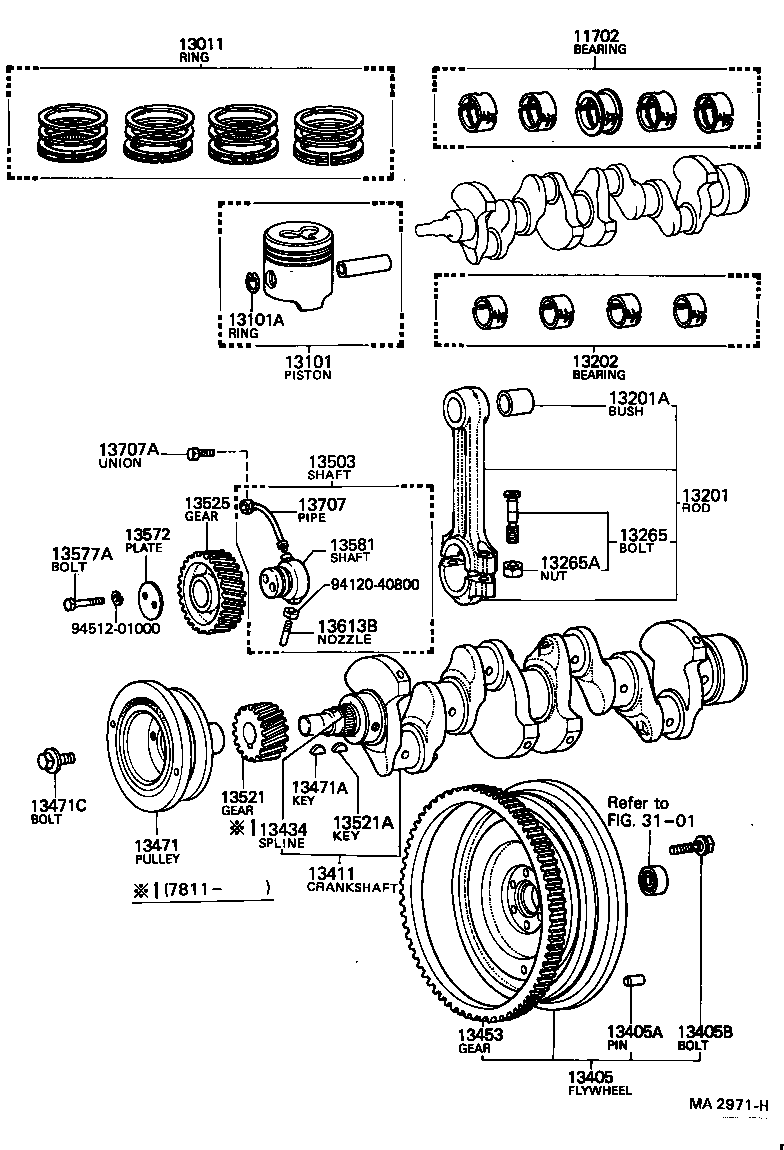

(7708-8008)B

Click highlighted areas on diagram

diagram 11702 13011 13101 13101A 13201 13201A 13202 13265 13265A 13405 13405A 13405B 13411 13434 13453 13471 13471A 13471C 13503 13521 13521A 13525 13572 13577A 13581 13613B 13707 13707A 3101 9412040800 9451201000
Part # Description Qty Price
11702 - BEARING SET, CRANKSHAFT
11702-56010

B,2B,3B..BU2#,3#,40

STD,STD

 1
11705-56010

B,2B,3B..BU2#,3#,40

U/S 0.50,U/S 0.50

 1
11707-56010

B,2B,3B..BU2#,3#,40

U/S 1.00,U/S 1.00

 1
11704-56010

B,2B,3B..BU2#,3#,40

U/S 0.25,U/S 0.25

 1
13011 - RING SET, PISTON
13015-56013

B..BU20,25,30

O/S 1.00

 1
13011-56013

B..BU20,25,30

STD

 1
13101 - PISTON SUB-ASSY, W/PIN
13101-56021

B..BU2#,30

STD

 4
13105-56021

B..BU2#,30

O/S 1.00

 4
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-33130

B..BU20,25,30;2B..BU31..CBU

 8
13201 - ROD SUB-ASSY, CONNECTING
13201-56010

B..BU2#,30

 4
13201-56020

B..BU20,25,30;2B..BU31..CBU

 4
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73065

B..BU20,25,30;2B..BU31..CBU

 4
13202 - BEARING SET, CONNECTING ROD
13204-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.25

 1
13202-56010

B..BU20,25,30;2B..BU31..CBU

STD

 1
13205-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.50

 1
13207-56010

B..BU20,25,30;2B..BU31..CBU

U/S 1.00

 1
13265 - BOLT, CONNECTING ROD
13265-59015

B..BU20,25,30;2B..BU31..CBU

 8
13265A - NUT, HEXAGON(FOR CONNECTING ROD BOLT)
90170-11112

B..BU20,25,30;2B..BU31..CBU

 12
13405 - FLYWHEEL SUB-ASSY
13405-59055

B,2B,3B..BU2#,3#,40

N=110

 1
13405-59025

B..BU2#,30

N=112

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-10192

B,2B,3B..BU2#,3#,40

L=22,OD=10,L=22,OD=10

 3
13405B - BOLT, FLYWHEEL SETTING
90105-12039

B..BU2#,30

*12-1.25PX32-22

 6
13411 - CRANKSHAFT
13401-56011

B..BU2#,30

 1
13401-56010

B..BU2#,30

 1
13434 - SPLINE, OIL PUMP DRIVE
13434-56011

B..BU2#,30

 1
13453 - GEAR, FLYWHEEL RING
13453-56020

B,2B,3B..BU2#,3#,40

N=110

 1
13471 - PULLEY, CRANKSHAFT
13470-56020

B..BU2#,30

 1
13470-56060

B..BU2#,30

 1
13470-56100

B,2B,3B..BU2#,3#

 1
13470-56101

B,2B,3B..BU2#,3#,40

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
90280-05010

B..BU2#,30

 1
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90105-16003

B,2B,3B..BU2#,3#,40

*16-1.5PX29-24

 1
13503 - SHAFT SUB-ASSY, IDLE GEAR
13504-56010

B..BU2#,30

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-56020

B,2B,3B..BU2#,3#,40

N=22

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
90280-05010

B..BU2#,30

 1
13525 - GEAR, IDLE, NO.1
13525-56010

B,2B,3B..BU2#,3#,40

N=35

 1
13572 - PLATE, IDLE GEAR THRUST
13572-56010

B,2B,3B..BU2#,3#,40

 1
13577A - BOLT, HEXAGON(FOR IDLE GEAR BOLT LOCK)
90101-10031

B..BU2#,30

 2
13581 - SHAFT, IDLE GEAR, NO.1
13581-56020

B..BU2#,30

 1
13613B - NOZZLE, TIMING GEAR OIL
90915-01011

B..BU2#,30

 1
13707 - PIPE SUB-ASSY, OIL, NO.1
15707-56010

B..BU2#,30

 1
13707A - UNION(FOR OIL PIPE, NO.1)
90401-10007

B..BU2#,30

 1
Common parts
94120-40800
94512-01000
Linked diagrams
3101

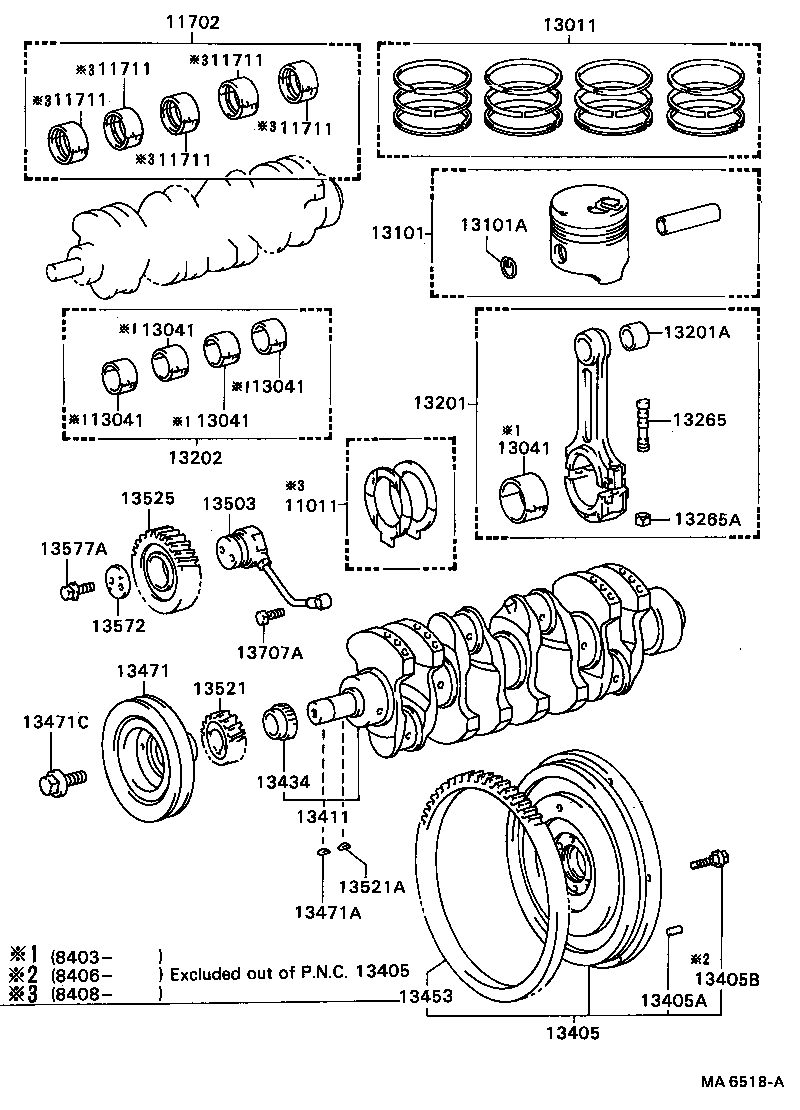

(8008- )B,2B

Click highlighted areas on diagram

diagram 11011 11702 11711 11711 11711 11711 11711 13011 13041 13041 13041 13041 13041 13101 13101A 13201 13201A 13202 13265 13265A 13405 13405A 13405B 13411 13434 13453 13471 13471A 13471C 13503 13521 13521A 13525 13572 13577A 13707A
Part # Description Qty Price
11702 - BEARING SET, CRANKSHAFT
11702-56010

B,2B,3B..BU2#,3#,40

STD,STD

 1
11705-56010

B,2B,3B..BU2#,3#,40

U/S 0.50,U/S 0.50

 1
11707-56010

B,2B,3B..BU2#,3#,40

U/S 1.00,U/S 1.00

 1
11704-56010

B,2B,3B..BU2#,3#,40

U/S 0.25,U/S 0.25

 1
13011 - RING SET, PISTON
13015-56013

B..BU20,25,30

O/S 1.00

 1
13011-56013

B..BU20,25,30

STD

 1
13101 - PISTON SUB-ASSY, W/PIN
13101-56021

B..BU2#,30

STD

 4
13105-56021

B..BU2#,30

O/S 1.00

 4
13101A - RING, HOLE SNAP(FOR PISTON PIN)
90521-33130

B..BU20,25,30;2B..BU31..CBU

 8
13201 - ROD SUB-ASSY, CONNECTING
13201-56010

B..BU2#,30

 4
13201-56020

B..BU20,25,30;2B..BU31..CBU

 4
13201A - BUSH(FOR CONNECTING ROD SMALL END)
90999-73065

B..BU20,25,30;2B..BU31..CBU

 4
13202 - BEARING SET, CONNECTING ROD
13204-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.25

 1
13202-56010

B..BU20,25,30;2B..BU31..CBU

STD

 1
13205-56010

B..BU20,25,30;2B..BU31..CBU

U/S 0.50

 1
13207-56010

B..BU20,25,30;2B..BU31..CBU

U/S 1.00

 1
13265 - BOLT, CONNECTING ROD
13265-59015

B..BU20,25,30;2B..BU31..CBU

 8
13265A - NUT, HEXAGON(FOR CONNECTING ROD BOLT)
90170-11112

B..BU20,25,30;2B..BU31..CBU

 12
13405 - FLYWHEEL SUB-ASSY
13405-59055

B,2B,3B..BU2#,3#,40

N=110

 1
13405-59025

B..BU2#,30

N=112

 1
13405A - PIN, STRAIGHT(FOR FLYWHEEL)
90250-10192

B,2B,3B..BU2#,3#,40

L=22,OD=10,L=22,OD=10

 3
13405B - BOLT, FLYWHEEL SETTING
90105-12039

B..BU2#,30

*12-1.25PX32-22

 6
13411 - CRANKSHAFT
13401-56011

B..BU2#,30

 1
13401-56010

B..BU2#,30

 1
13434 - SPLINE, OIL PUMP DRIVE
13434-56011

B..BU2#,30

 1
13453 - GEAR, FLYWHEEL RING
13453-56020

B,2B,3B..BU2#,3#,40

N=110

 1
13471 - PULLEY, CRANKSHAFT
13470-56020

B..BU2#,30

 1
13470-56060

B..BU2#,30

 1
13470-56100

B,2B,3B..BU2#,3#

 1
13470-56101

B,2B,3B..BU2#,3#,40

 1
13471A - KEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
90280-05010

B..BU2#,30

 1
13471C - BOLT(FOR CRANKSHAFT PULLEY SET)
90105-16003

B,2B,3B..BU2#,3#,40

*16-1.5PX29-24

 1
13503 - SHAFT SUB-ASSY, IDLE GEAR
13504-56010

B..BU2#,30

 1
13521 - GEAR OR SPROCKET, CRANKSHAFT TIMING
13521-56020

B,2B,3B..BU2#,3#,40

N=22

 1
13521A - KEY(FOR CRANKSHAFT TIMING GEAR)
90280-05010

B..BU2#,30

 1
13525 - GEAR, IDLE, NO.1
13525-56010

B,2B,3B..BU2#,3#,40

N=35

 1
13572 - PLATE, IDLE GEAR THRUST
13572-56010

B,2B,3B..BU2#,3#,40

 1
13577A - BOLT, HEXAGON(FOR IDLE GEAR BOLT LOCK)
90101-10031

B..BU2#,30

 2
13707A - UNION(FOR OIL PIPE, NO.1)
90401-10007

B..BU2#,30

 1
