LS110RG-SWKBS (1979)

Toyota Crown

Production Sep 1979 - Aug 1981
Engine L
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

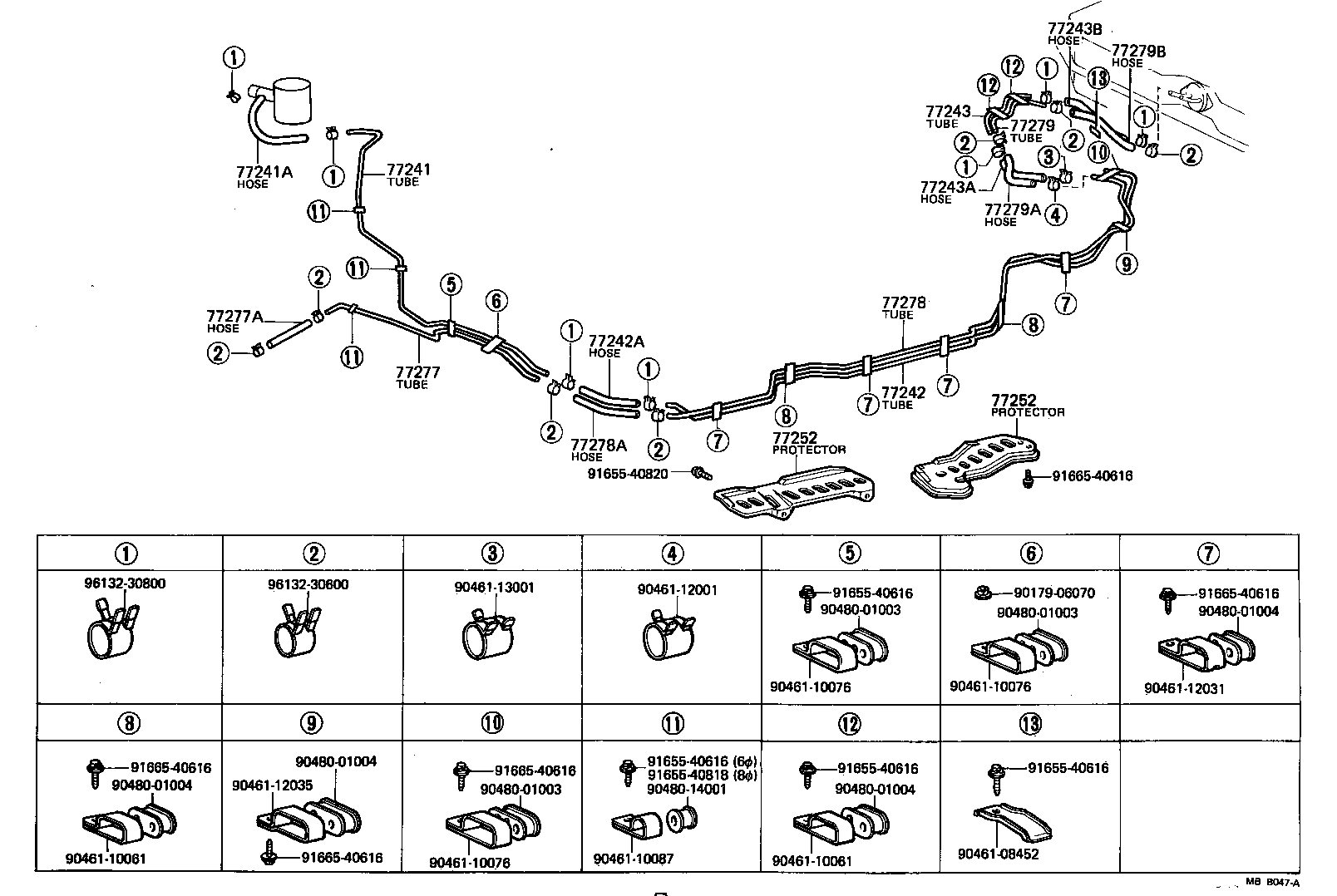

(7909- )LS110..WG

Click highlighted areas on diagram

diagram 77241 77241A 77242 77242A 77243 77243A 77243B 77252 77252 77277 77277A 77278 77278A 77279 77279A 77279B 9017906070 9046108452 9046110061 9046110061 9046110076 9046110076 9046110076 9046110087 9046112001 9046112031 9046112035 9046113001 9048001003 9048001003 9048001003 9048001004 9048001004 9048001004 9048001004 9048014001 9165540616 9165540616 9165540616 9165540616 9165540818 9165540820 9166540616 9166540616 9166540616 9166540616 9166540616 9613230600 9613230800
Part # Description Qty Price
77241 - TUBE, FUEL MAIN, NO.1
77252-30120

LS110

1
77241A - HOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.1)
95335-08020

LS110

L=200

1
77242 - TUBE, FUEL MAIN, NO.2
77253-30100

LS110,MS11#..CBR,DSL

1
77242A - HOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.2)
95335-08020

LS110,MS111

L=200

1
77243 - TUBE, FUEL MAIN, NO.3
77254-31050

LS110,MS11#..WG..(CBR,DSL)

1
77243A - HOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.3)
95332-08020

LS110,MS11#..WG..(CBR,DSL)

*H,L=170,ID=7.6

1
77243B - HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.3)
77259-91703

LS110,MS11#..WG..(CBR,DSL)

1
77252 - PROTECTOR, FUEL TUBE
77266-30030

LS110,MS11#,RS110

FR

1
77267-30040

LS110,MS11#,RS110

RR

1
77252 - PROTECTOR, FUEL TUBE
77266-30030

LS110,MS11#,RS110

FR

1
77267-30040

LS110,MS11#,RS110

RR

1
77277 - TUBE, FUEL RETURN, NO.1
77256-30080

LS110

1
77277A - HOSE, FUEL, NO.1(FOR RETURN TUBE, NO.1)
95332-06040

LS110,MS111

*H,L=340

1
90445-05001

LS110

L=385

1
77278 - TUBE, FUEL RETURN, NO.2
77257-30080

LS110,MS11#..CBR,DSL

1
77278A - HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2)
95332-06020

LS110,MS111

*H,L=200

1
77279 - TUBE, FUEL RETURN, NO.3
77258-31030

LS110,MS11#..WG..(CBR,DSL)

1
77279A - HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.3)
95332-06020

LS110,MS11#..CBR,DSL

*H,L=150

1
77279B - HOSE, FUEL, NO.2 (FOR RETURN TUBE, NO.3)
77279-91703

LS110,MS11#..WG..(CBR,DSL)

1
Common parts
90179-06070
90461-08452
90461-10061
90461-10076
90461-10087
90461-12001
90461-12031
90461-12035
90461-13001
90480-01003
90480-01004
90480-14001
91655-40616
91655-40818
91655-40820
91665-40616
96132-30600
96132-30800

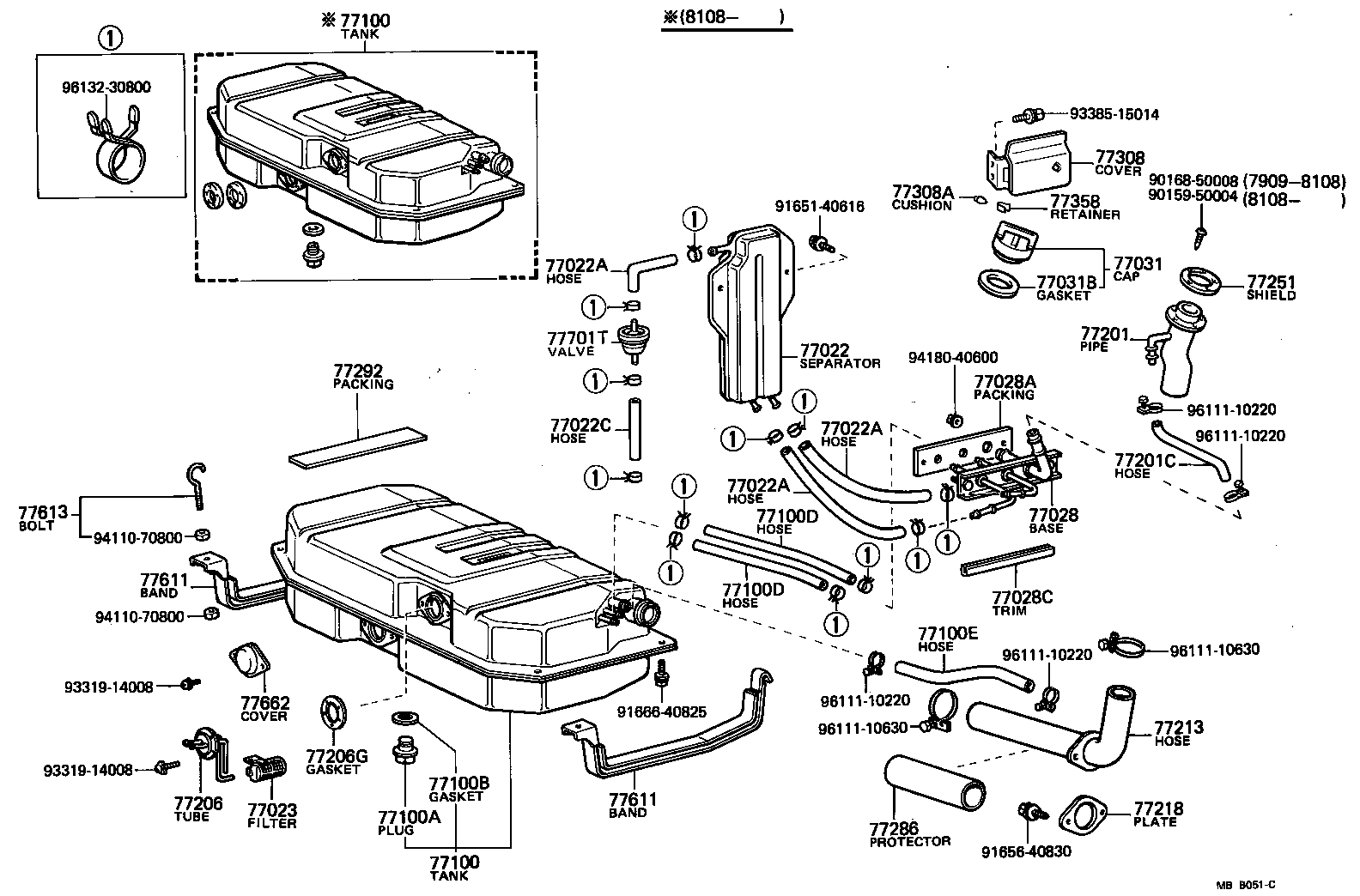

(7909-8205)WG

Click highlighted areas on diagram

diagram 77022 77022A 77022A 77022A 77022C 77023 77028 77028A 77028C 77031 77031B 77100 77100 77100A 77100B 77100D 77100D 77100E 77201 77201C 77206 77206G 77213 77218 77251 77286 77292 77308 77308A 77358 77611 77611 77613 77662 77701T 9015950004 9016850008 9165140616 9165640830 9166640825 9331914008 9331914008 9338515014 9411070800 9411070800 9418040600 9611110220 9611110220 9611110220 9611110220 9611110630 9611110630 9613230800
Part # Description Qty Price
77022 - SEPARATOR SUB-ASSY, FUEL EVAPORATIVE
77271-91701

LS110,MS11#..WG

1
77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
95332-08030

LS110,MS11#..WG

*H,L=260,ID=7.6

2
95332-08020

LS110,MS11#..WG

*H,L=110,ID=7.6

1
77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
95332-08030

LS110,MS11#..WG

*H,L=260,ID=7.6

2
95332-08020

LS110,MS11#..WG

*H,L=110,ID=7.6

1
77022A - HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
95332-08030

LS110,MS11#..WG

*H,L=260,ID=7.6

2
95332-08020

LS110,MS11#..WG

*H,L=110,ID=7.6

1
77022C - HOSE OR TUBE(FOR FUEL EVAPORATIVE SEPARATOR)
95332-08040

LS110,MS11#..WG

*H,L=340

1
77023 - FILTER SUB-ASSY, FUEL SUCTION TUBE
77023-22040

LS110,MS11#..WG..(CBR,DSL)

1
77028 - BASE SUB-ASSY, BREATHER JOINT, NO.1
77803-91703

LS110,MS11#..WG

1
77028A - PACKING, NO.1 (FOR BREATHER JOINT, NO.1)
77293-91701

LS110,MS11#..WG

1
77028C - TRIM, HOSE PROTECTOR
62593-91501

LS110,MS11#..WG

1
77031 - CAP ASSY, FUEL TANK
77310-14070

LS110,MS11#,RS110

1
77031B - GASKET (FOR FUEL TANK CAP)
77316-12050

LS110,MS11#,RS110

1
77100 - TANK ASSY, FUEL
77001-91709

LS110..WG

RUSTPROOF PAINTED

1
77001-91712

LS110..WG..GEN

1
77100 - TANK ASSY, FUEL
77001-91709

LS110..WG

RUSTPROOF PAINTED

1
77001-91712

LS110..WG..GEN

1
77100A - PLUG(FOR FUEL TANK)
90105-12018

LS110,MS11#,RS110

1
77100B - GASKET(FOR FUEL TANK)
90430-12245

LS110,MS11#,RS110

1
77100D - HOSE, FUEL, NO.1(FOR FUEL TANK)
95332-08060

LS110,MS11#..WG

*H,L=420,ID=7.6

2
77100D - HOSE, FUEL, NO.1(FOR FUEL TANK)
95332-08060

LS110,MS11#..WG

*H,L=420,ID=7.6

2
77100E - HOSE, FUEL, NO.2(FOR FUEL TANK)
90445-21881

LS110,MS11#..WG

L=450

1
77201 - PIPE SUB-ASSY, FUEL TANK INLET
77201-91703

LS110,MS11#..WG

1
77201C - HOSE, FUEL, NO.3(FOR FUEL TANK INLET PIPE)
90445-22912

LS110,MS11#..WG

L=220

1
77206 - TUBE SUB-ASSY, FUEL TANK SUCTION
77203-91704

LS110,MS11#..WG..(CBR,DSL)

1
77206G - GASKET (FOR FUEL TANK SUCTION TUBE)
83361-20030

LS110,MS11#..WG

1
77213 - HOSE, FUEL TANK SUB INLET
77213-91702

LS110,MS11#..WG

1
77218 - PLATE, FUEL INLET PIPE SET
77215-91701

LS110,MS11#..WG

1
77251 - SHIELD, FUEL TANK, INLET, NO.1
77291-12010

LS110,MS11#,RS110

1
77286 - PROTECTOR, FUEL TANK INLET PIPE
77286-91501

LS110,MS11#..WG

1
77292 - PACKING, FUEL TANK, CENTER
77247-91503

LS110,MS11#..WG

1
77308 - COVER SUB-ASSY, FUEL INLET BOX
77350-91702

LS110,MS11#..WG

1
77308A - CUSHION(FOR FUEL INLET BOX COVER)
90541-06001

LS110,MS11#..WG

2
77358 - RETAINER, FUEL INLET CUSHION
77358-20010

LS110,MS11#..WG

1
77611 - BAND, FUEL TANK
77601-91703

LS110,MS11#..WG

2
77611 - BAND, FUEL TANK
77601-91703

LS110,MS11#..WG

2
77613 - BOLT, FUEL TANK BAND SET
90910-07020

LS110,MS11#..WG

2
77662 - COVER, FUEL TANK GAGE
77662-13010

LS110,MS11#..WG

1
77701T - VALVE, CHECK (FOR MAIN FUEL TANK)
90917-10012

LS110,MS11#..WG

1
Common parts
90159-50004
90168-50008
91651-40616
91656-40830
91666-40825
93319-14008
93385-15014
94110-70800
94180-40600
96111-10220
96111-10630
96132-30800
