AE95L-CWMDKA (1990)

Toyota Corolla Wagon

Production Sep 1990 - Aug 1992
Engine 4AFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9009- )

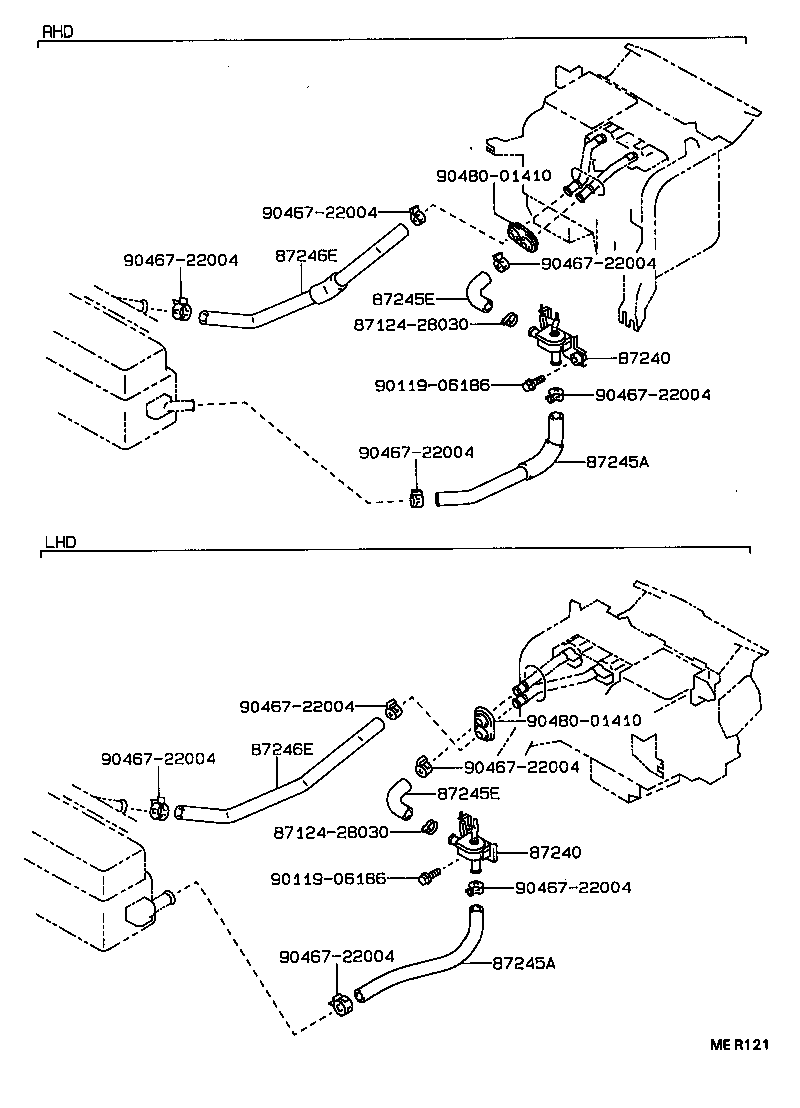

Click highlighted areas on diagram

diagram 8712428030 87240 87245A 87245E 87246E 9011906186 9046722004 9046722004 9046722004 9046722004 9046722004 9048001410
Part # Description Qty Price
87240 - VALVE ASSY, HEATER WATER
87240-12240

AE95

1
87245A - HOSE, HEATER WATER, INLET A
87245-1A390

AE95

1
87245E - HOSE, HEATER WATER, INLET E
87245-1A380

AE95

1
87246E - HOSE, HEATER WATER, OUTLET E
87245-1A420

AE95

1
Common parts
87124-28030
90119-06186
90467-22004
90480-01410

(9009- )

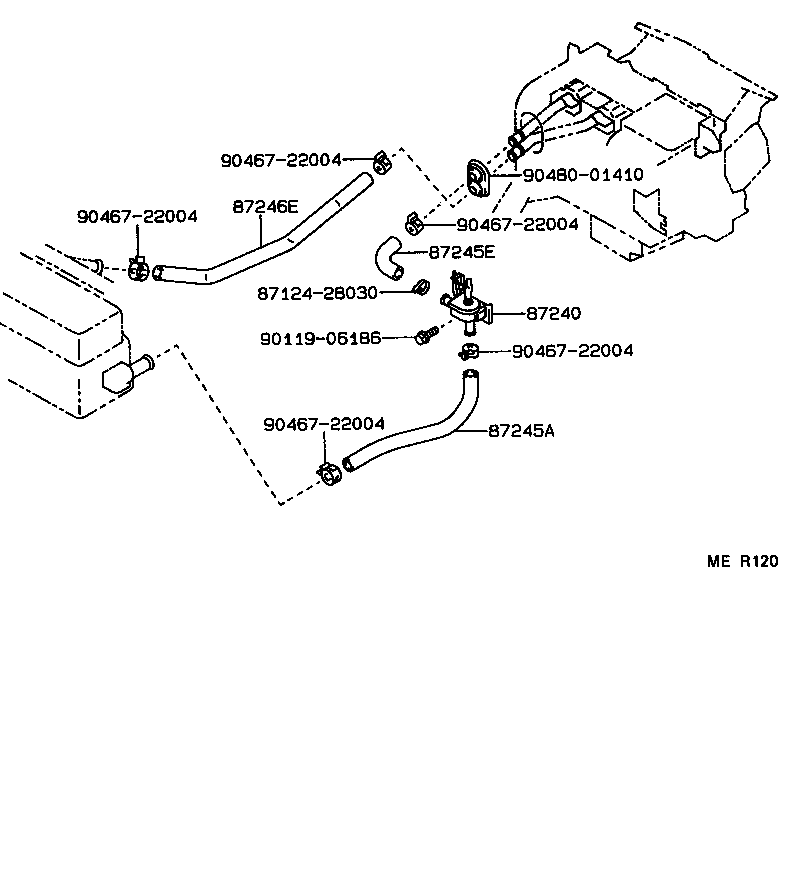

Click highlighted areas on diagram

diagram 8712428030 8712428030 87240 87240 87245A 87245A 87245E 87245E 87246E 87246E 9011906186 9011906186 9046722004 9046722004 9046722004 9046722004 9046722004 9046722004 9046722004 9046722004 9046722004 9046722004 9048001410 9048001410
Part # Description Qty Price
Common parts
87124-28030
90119-06186
90467-22004
90480-01410
