CUR10L-GRMDYW (2004)

Toyota Corolla Verso

Production Feb 2004 - Aug 2005
Engine 1CDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0402- )5F

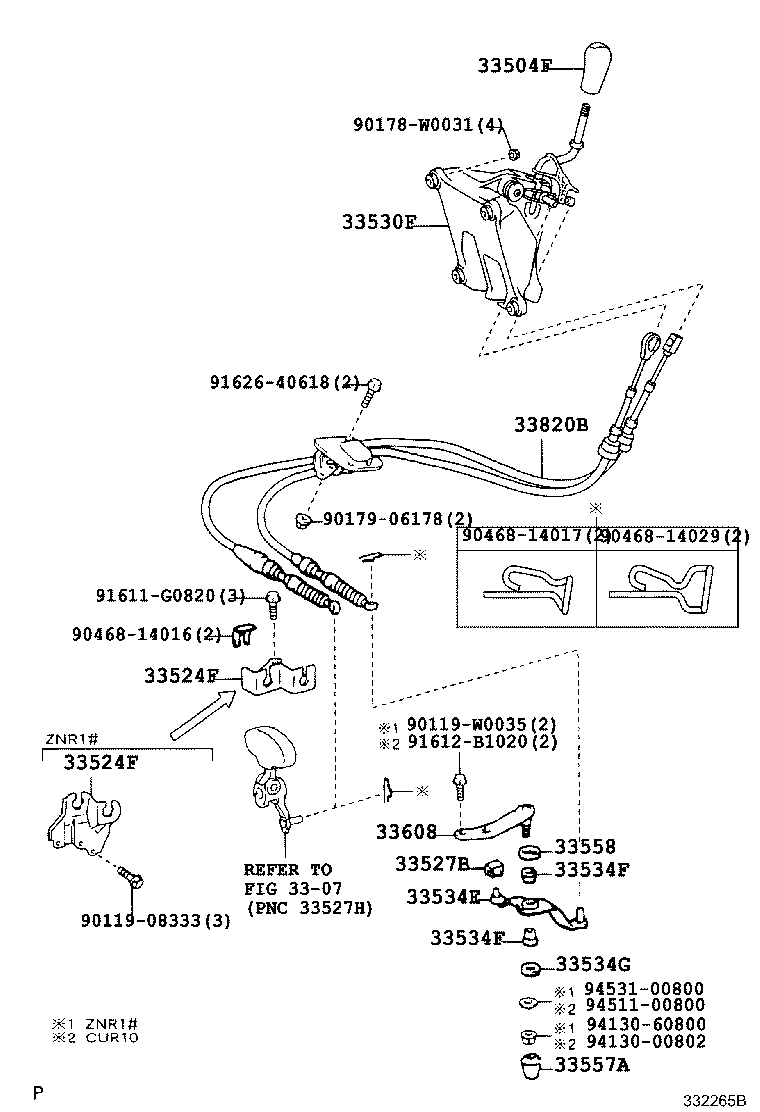

Click highlighted areas on diagram

diagram 3307 33504F 33524F 33524F 33527B 33530F 33534E 33534F 33534F 33534G 33557A 33558 33608 33820B 9011908333 90119W0035 90178W0031 9017906178 9046814016 9046814017 9046814029 91611G0820 91612B1020 9162640618 9413000802 9413060800 9451100800 9453100800
Part # Description Qty Price
33504F - KNOB SUB-ASSY, SHIFT LEVER
33504-02030B0

CUR10,ZNR1#..5F..TERRA

DK.GRAY,TRIM1#

1
33524F - BRACKET, CONTROL LEVER HOUSING SUPPORT (FOR FLOOR SHIFT
33524-28020

CUR10

1
33524F - BRACKET, CONTROL LEVER HOUSING SUPPORT (FOR FLOOR SHIFT
33524-28020

CUR10

1
33527B - BUSH (FOR CONTROL SHIFT LEVER)
33557-33010

CUR10

1
33530F - LEVER ASSY, SHIFT (FOR FLOOR SHIFT)
33530-0F010

AUR10,CUR10,ZNR1#..5F,6F

1
33534E - CRANK, SELECTING BELL, NO.2
33534-28090

CUR10

1
33534F - BUSH (FOR SELECTING BELLCRANK NO.2)
90386-12022

CUR10

2
33534F - BUSH (FOR SELECTING BELLCRANK NO.2)
90386-12022

CUR10

2
33534G - WASHER, PLATE (FOR SELECTING BELLCRANK NO.2)
90201-08028

CUR10,ZNR1#..5F

1
33557A - COVER, SELECTING BELLCRANK DUST, NO.1
33557-32010

CUR10,ZNR1#..5F

1
33558 - COVER, SELECTING BELLCRANK DUST, NO.2
33558-10030

CUR10,ZNR1#..5F

1
33608 - SUPPORT SUB-ASSY, SELECTING BELLCRANK
33608-12031

CUR10

1
33820B - CABLE ASSY, TRANSMISSION CONTROL
33820-0F020

CUR10

1
33820-0F021

CUR10

1
Common parts
90119-08333
90119-W0035
90178-W0031
90179-06178
90468-14016
90468-14017
90468-14029
91611-G0820
91612-B1020
91626-40618
94130-00802
94130-60800
94511-00800
94531-00800
Linked diagrams
3307
