ZZE120L-DWMDKW (2002)

Toyota Corolla Sed/Wg (Ukp)

Production Aug 2002 - Feb 2007
Engine 4ZZFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0208- )UKP..WG

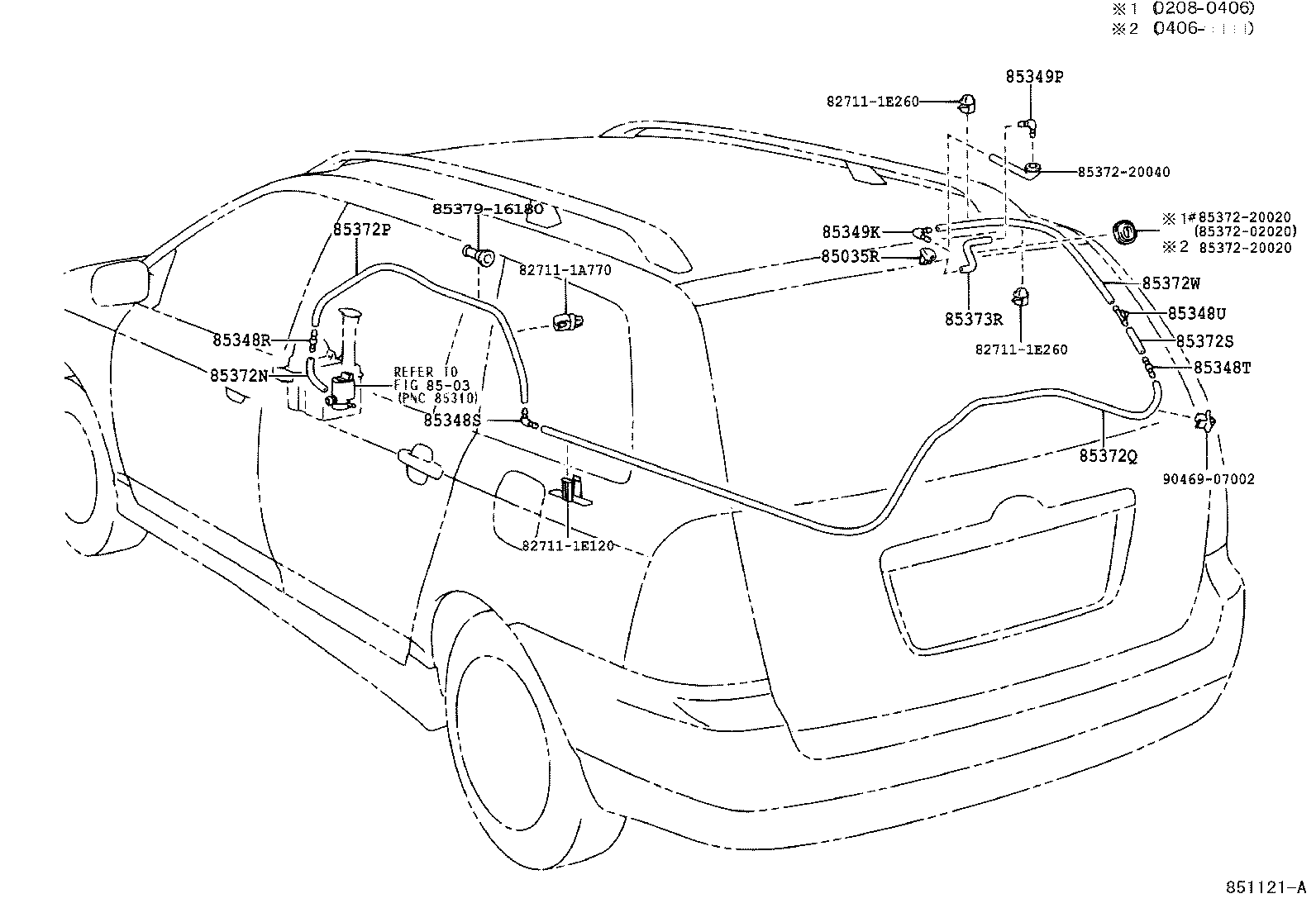

Click highlighted areas on diagram

diagram 827111A770 827111E120 827111E260 827111E260 8503 85035R 85348R 85348S 85348T 85348U 85349K 85349P 8537202020 8537220020 8537220020 8537220040 85372N 85372P 85372Q 85372S 85372W 85373R 8537916180 9046907002
Part # Description Qty Price
85035R - NOZZLE SUB-ASSY, REAR WASHER
85391-13010

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

1
85391-13010

CDE120,NDE120,ZZE12#..UKP..WG

1
85348R - JOINT, REAR WASHER HOSE, NO.1
85375-10260

CDE120,NDE120,ZZE12#..UKP..WG

1
85375-10260

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

1
85348S - JOINT, REAR WASHER ELBOW, NO.1
85355-20200

CDE120,ZZE12#..UKP..WG

1
85355-20200

CDE120,NDE120,ZZE12#..UKP..WG

1
85348T - JOINT, REAR WASHER HOSE, NO.2
85375-10260

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

1
85375-10260

CDE120,NDE120,ZZE12#..UKP..WG

1
85348U - JOINT, REAR WASHER HOSE, NO.3
85375-20800

CDE120,NDE120,ZZE12#..UKP..WG

1
85375-20800

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

1
85349K - JOINT, REAR WASHER ELBOW, NO.2
85355-20200

CDE120,ZZE12#..UKP..WG

1
85355-20200

CDE120,NDE120,ZZE12#..UKP..WG

1
85349P - JOINT, REAR WASHER ELBOW, NO.3
85355-20200

CDE120,NDE120,ZZE12#..UKP..WG

1
85355-20200

CDE120,ZZE12#..UKP..WG

1
85372N - HOSE, REAR WASHER (FROM JOINT TO JOINT), NO.1
90099-33080

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=70

1
90099-33080

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=70

1
85372P - HOSE, REAR WASHER (FROM JOINT TO JOINT), NO.2
90446-07001

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=1470

1
90446-07001

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=1470

1
85372Q - HOSE, REAR WASHER (FROM JOINT TO JOINT), NO.3
90099-33589

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=3090

1
90099-33589

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=2850

1
85372S - HOSE, REAR WASHER (FROM JOINT TO JOINT), NO.4
90099-33080

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=40

1
90099-33080

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=40

1
85372W - HOSE, REAR WASHER (FROM JOINT TO JOINT), NO.5
90446-07001

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=640

1
90446-07001

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=640

1
85373R - HOSE, REAR WASHER (FROM JOINT TO NOZZLE)
90099-33299

CDE120,NDE120,ZZE12#..UKP..WG

*H,L=230

1
90099-33299

ZZE120..UKP..WG;ZZE121..UKP..WG..SOL;ZZE121..UKP..WG..5F..TERRA

*H,L=230

1
Common parts
82711-1A770
82711-1E120
82711-1E260
85372-02020
85372-20020
85372-20040
85379-16180
90469-07002
Linked diagrams
8503
