AE111L-AEPDKW (1997)

Toyota Corolla Sed/Wg

Production Apr 1997 - Oct 1999
Engine 4AFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9704- )4AFE,7AFE

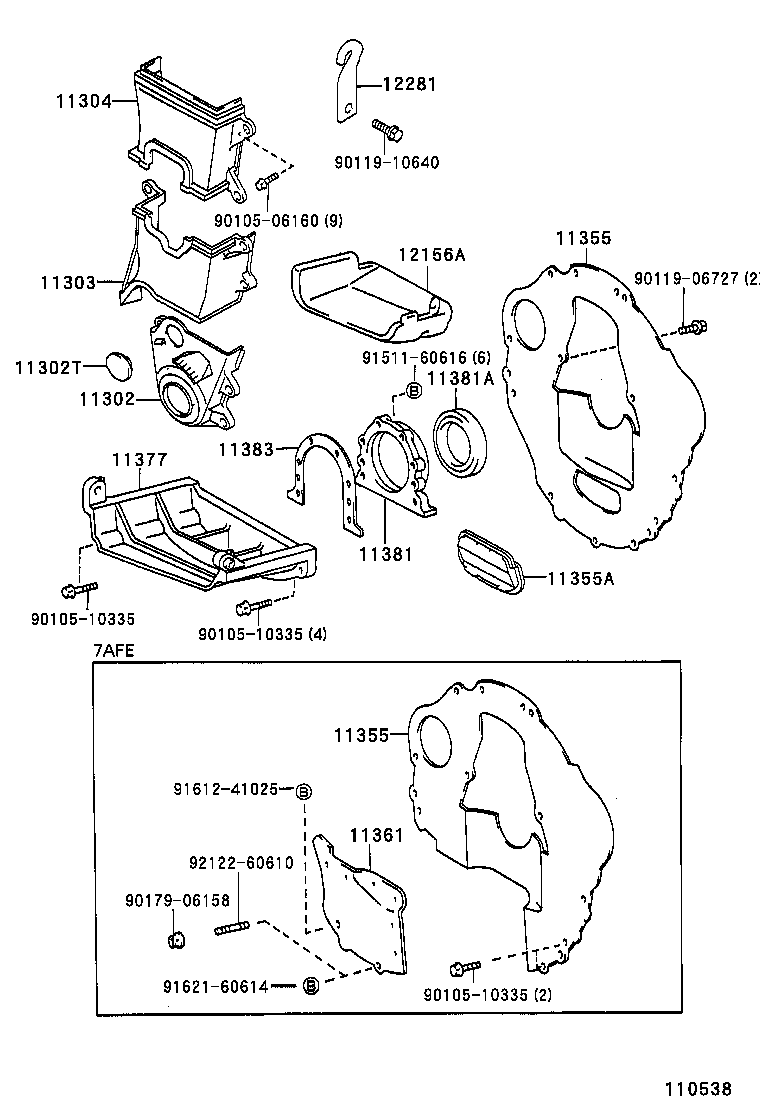

Click highlighted areas on diagram

diagram 11302 11302T 11303 11304 11355 11355 11355A 11361 11377 11381 11381A 11383 12156A 12281 9010506160 9010510335 9010510335 9010510335 9011906727 9011910640 9017906158 9151160616 9161241025 9162160614 9212260610
Part # Description Qty Price
11302 - COVER SUB-ASSY, TIMING CHAIN OR BELT
11302-15050

4AFE,7AFE..AE11#

1
11302T - PLUG, HOLE
90950-01783

4AFE,7AFE..AE11#

1
11303 - COVER SUB-ASSY, CRANKSHAFT GEAR OR PULLEY
11303-15050

4AFE..AE111

1
11304 - COVER, TIMING CHAIN OR BELT, NO.2
11304-15030

4AFE..AE111

1
11355 - PLATE, REAR END
11355-15080

4AFE..AE111..4FC

1
11355 - PLATE, REAR END
11355-15080

4AFE..AE111..4FC

1
11355A - PLUG, HOLE(FOR REAR END PLATE)
90950-01264

4AFE..AE111..4FC

1
11377 - STIFFENER, REAR END PLATE
11377-15012

4AFE..AE111

1
11381 - RETAINER, ENGINE REAR OIL SEAL
11381-15010

4AFE,7AFE..AE11#

1
11381A - SEAL, ENGINE REAR OIL
90311-70007

4AFE,7AFE..AE11#

1
11383 - GASKET, ENGINE REAR OIL SEAL RETAINER
11383-16010

4AFE,7AFE..AE11#

1
12156A - INSULATOR, OIL PAN
12156-16010

4AFE..AE111

1
12281 - HANGER, ENGINE, NO.1
12281-15050

4AFE,7AFE..AE11#

1
Common parts
90105-06160
90105-10335
90119-06727
90119-10640
90179-06158
91511-60616
91612-41025
91621-60614
92122-60610
