AE82L-EGMQF (1984)

Toyota Corolla Sed/Lb

Production Oct 1984 - Apr 1987
Engine 4AGEL
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8410- )3DS

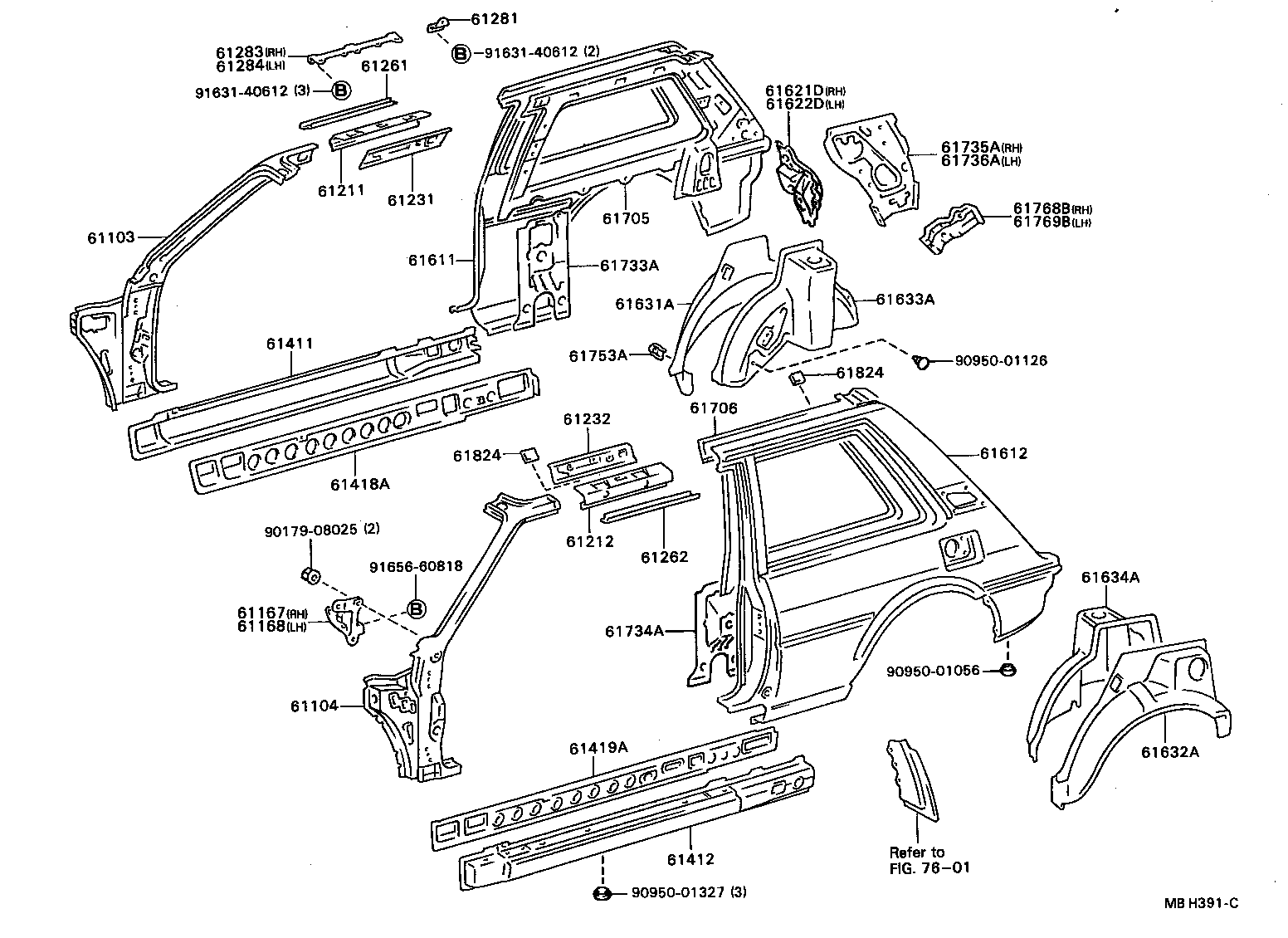

Click highlighted areas on diagram

diagram 61103 61104 61167 61168 61211 61212 61231 61232 61261 61262 61281 61283 61284 61411 61412 61418A 61419A 61611 61612 61621D 61622D 61631A 61632A 61633A 61634A 61705 61706 61733A 61734A 61735A 61736A 61753A 61768B 61769B 61824 61824 7601 9017908025 9095001056 9095001126 9095001327 9163140612 9163140612 9165660818
Part # Description Qty Price
61103 - PILLAR SUB-ASSY, FRONT BODY, RH
61021-12440

AE8#,CE80,EE80..SED..LHD..(EUR,GEN)

1
61104 - PILLAR SUB-ASSY, FRONT BODY, LH
61022-12510

AE8#,CE80,EE80..SED..LHD..(EUR,GEN)

W/ANTENNA

1
61022-12510

AE82,CE80,EE80..SED..LHD..(EUR,GEN)

1
61022-12500

AE8#,CE80,EE80..SED..LHD..GEN

W/O ANTENNA

1
61167 - BRACKET, INSTRUMENT PANEL TO COWL SIDE, RH
61035-12030

AE8#,CE80,EE80..LHD

1
61211 - RAIL, ROOF SIDE, OUTER RH
61211-12210

AE82,CE80,EE80..3DS

1
61212 - RAIL, ROOF SIDE, OUTER LH
61212-12210

AE82,CE80,EE80..3DS

1
61231 - RAIL, ROOF SIDE, INNER RH
61231-12570

AE82,CE80,EE80..3DS

1
61232 - RAIL, ROOF SIDE, INNER LH
61232-12420

AE82,CE80,EE80..3DS

1
61261 - CHANNEL, ROOF DRIP, RH
61265-12090

AE82,CE80,EE80..3DS

1
61262 - CHANNEL, ROOF DRIP, LH
61266-12090

AE82,CE80,EE80..3DS

1
61411 - PANEL, ROCKER, OUTER RH
61411-12330

AE82..3DS..GT

1
61412 - PANEL, ROCKER, OUTER LH
61412-12320

AE82..3DS..GT

1
61418A - REINFORCEMENT, ROCKER PANEL, RH
61418-12090

AE82,CE80,EE80..3DS

1
61419A - REINFORCEMENT, ROCKER PANEL, LH
61419-12090

AE82,CE80,EE80..3DS

1
61611 - PANEL, QUARTER, RH
61601-12908

AE82..3DS..GT

*GIS

1
61601-12908

AE82..3DS..GT

1
61601-12907

AE82..3DS..GEN

1
61612 - PANEL, QUARTER, LH
61602-12908

AE82..3DS..GEN

1
61602-12909

AE82..3DS..GT

*GIS

1
61631A - PANEL, QUARTER WHEEL HOUSE, OUTER RH
61631-12170

AE8#,CE80..GEN

1
61631-12180

AE82..3DS..GT

1
61632A - PANEL, QUARTER WHEEL HOUSE, OUTER LH
61632-12170

AE8#,CE80..GEN

1
61632-12180

AE82..3DS..GT

1
61633A - PANEL, QUARTER WHEEL HOUSE, INNER RH
61607-12902

AE8#,CE80,EE80..3DS,5D,5DS

1
61634A - PANEL, QUARTER WHEEL HOUSE, INNER LH
61608-12902

AE8#,CE80,EE80..3DS,5D,5DS

1
61705 - PANEL SUB-ASSY, ROOF SIDE, INNER RH
61705-12947

AE82,CE80,EE80..3DS

1
61706 - PANEL SUB-ASSY, ROOF SIDE, INNER LH
61706-12952

AE82,CE80,EE80..3DS

1
61733A - PANEL, ROOF SIDE, INNER FRONT RH
61733-12110

AE82,CE80,EE80..3DS

1
61734A - PANEL, ROOF SIDE, INNER FRONT LH
61734-12110

AE82,CE80,EE80..3DS

1
61735A - PANEL, ROOF SIDE, INNER REAR RH
61735-12220

AE82,EE80..(3DS,5DS)..GEN

1
61735-12230

AE8#,CE80,EE80..3DS,5DS

*GIS

1
61736A - PANEL, ROOF SIDE, INNER REAR LH
61736-12200

AE8#,CE80,EE80..3DS,5DS

*GIS

1
61736-12190

AE82,EE80..(3DS,5DS)..GEN

1
61753A - RETAINER, QUARTER TRIM, LOWER
61753-16010

AE82,CE80,EE80..3DS

6
61824 - PLATE, NOISE CONTROL, NO.1
61824-12010

AE8#,CE80,EE80

4
61824 - PLATE, NOISE CONTROL, NO.1
61824-12010

AE8#,CE80,EE80

4
Common parts
90179-08025
90950-01056
90950-01126
90950-01327
91631-40612
91656-60818
Linked diagrams
7601
