AE80L-ELHDSW (1983)

Toyota Corolla Sed/Lb

Production May 1983 - Oct 1984
Engine 2AL
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )5D

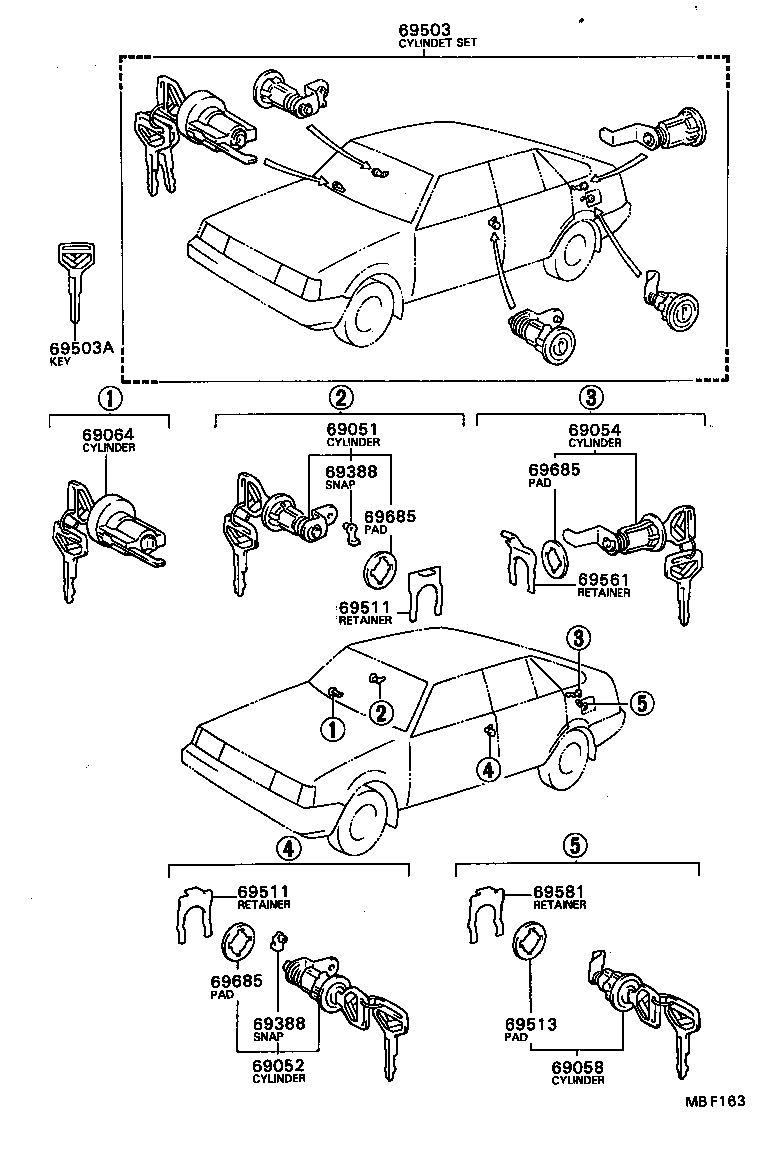

Click highlighted areas on diagram

diagram 69051 69052 69054 69058 69064 69388 69388 69503 69503A 69511 69511 69513 69561 69581 69685 69685 69685
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-12170

AE8#,CE80,EE80..EUR

1
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-12170

AE8#,CE80,EE80..EUR

1
69054 - CYLINDER & KEY SET, BACK DOOR LOCK
69055-12270

AE8#,CE80..5D..EUR

1
69058 - CYLINDER & KEY SET, FUEL FILLER LID
69058-16040

AE8#,CE80..EUR

1
69064 - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-16050

AE8#,CE80,EE80..EUR

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69759-20090

AE8#,CE80,EE80

LH DOOR

1
69759-20080

AE8#,CE80,EE80

RH DOOR,LUGGAGE,BACK DOOR

2
69388 - SNAP, ROD(FOR DOOR LOCK)
69759-20090

AE8#,CE80,EE80

LH DOOR

1
69759-20080

AE8#,CE80,EE80

RH DOOR,LUGGAGE,BACK DOOR

2
69503 - CYLINDER SET, LOCK
69005-12360

AE8#,CE80..5D..EUR

1
69503A - KEY, BLANK
90999-00084

AE8#,CE80,EE80..EUR

MASTER KEY,W(*68),MASTER KEY

1
69511 - RETAINER, FRONT DOOR LOCK CYLINDER
69511-32010

AE8#,CE80,EE80

2
69511 - RETAINER, FRONT DOOR LOCK CYLINDER
69511-32010

AE8#,CE80,EE80

2
69513 - PAD, FUEL FILLER LID LOCK CYLINDER
69513-32010

AE8#,CE80..EUR

1
69561 - RETAINER, LUGGAGE COMPARTMENT OR BACK DOOR LOCK CYLINDE
69561-12120

AE8#,CE80,EE80..5D

1
69581 - RETAINER, FUEL FILLER LID CYLINDER
69511-32010

AE8#,CE80..EUR

1
69685 - PAD, LOCK CYLINDER
69563-32010

AE8#,CE80..5D..EUR

OD=30,BACK DOOR

1
69563-12010

AE8#,CE80..5D..EUR

OD=40,BACK DOOR

1
69513-32010

AE8#,CE80,EE80

FR DOOR

2
69685 - PAD, LOCK CYLINDER
69563-32010

AE8#,CE80..5D..EUR

OD=30,BACK DOOR

1
69563-12010

AE8#,CE80..5D..EUR

OD=40,BACK DOOR

1
69513-32010

AE8#,CE80,EE80

FR DOOR

2
69685 - PAD, LOCK CYLINDER
69563-32010

AE8#,CE80..5D..EUR

OD=30,BACK DOOR

1
69563-12010

AE8#,CE80..5D..EUR

OD=40,BACK DOOR

1
69513-32010

AE8#,CE80,EE80

FR DOOR

2
