AE95L-CWMXKA (1988)

Toyota Corolla Jpp

Production Feb 1988 - Sep 1990
Engine 4AFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8802- )AE95..WG

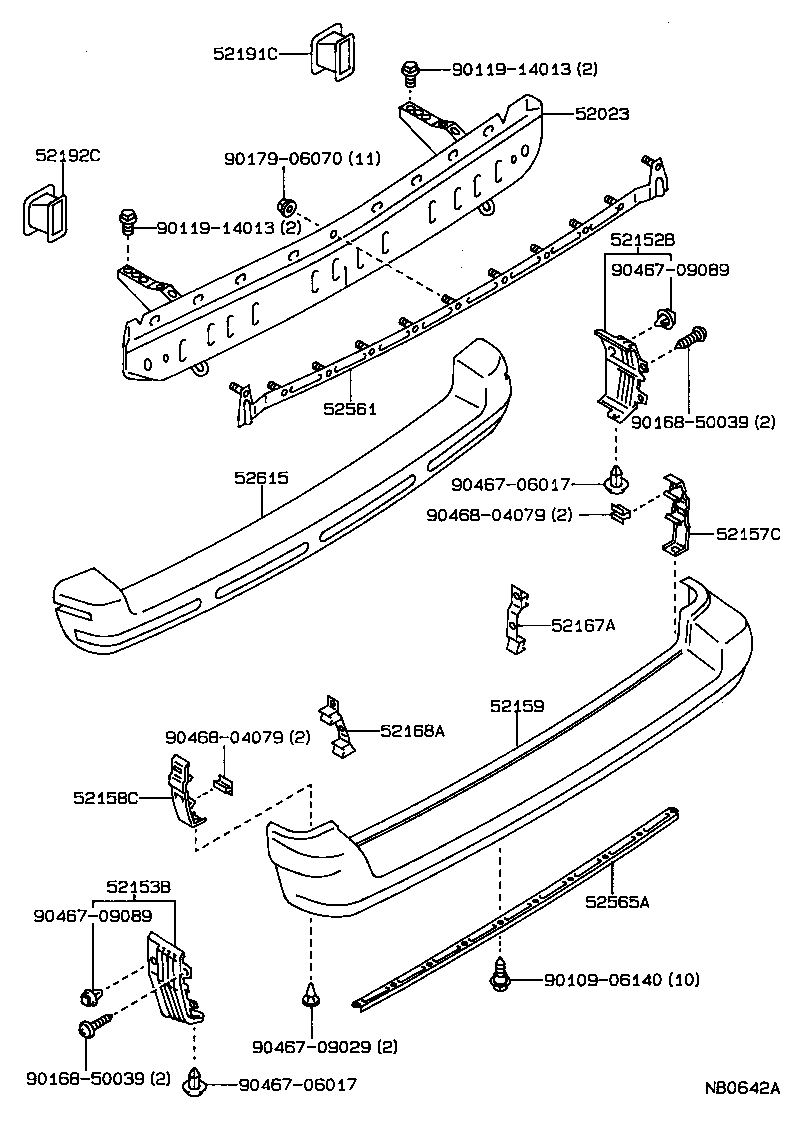

Click highlighted areas on diagram

diagram 52023 52152B 52153B 52157C 52158C 52159 52167A 52168A 52191C 52192C 52561 52565A 52615 9010906140 9011914013 9011914013 9016850039 9016850039 9017906070 9046706017 9046706017 9046709029 9046709089 9046709089 9046804079 9046804079
Part # Description Qty Price
52023 - REINFORCEMENT SUB-ASSY, REAR BUMPER
52023-12140

AE95..WG

1
52152B - EXTENSION, REAR BUMPER, RH
52152-1226012

AE95..WG

RED MICA,3H4

1
52152-1226004

AE95..SR5..USA

DARK BLUE M,22G

1
52152-1226004

AE95..USA

DARK BLUE M,22G

1
52152-1226002

AE95..WG

SUPER RED 2,3E5

1
52152-1226003

AE95..WG

GRAY M,168

1
52152-1226003

AE95..SR5

GRAY M,168 ,27M

1
52152-1226008

AE95..WG

SUPER WHITE 2,040

1
52152-1226008

AE95..WG

SUPER WHITE 2,040

1
52152-12250

AE95..WG

1
52152-1226002

AE95..WG

SUPER RED 2,3E5

1
52152-1226012

AE95..WG

RED MICA,3H4

1
52152-1226014

AE95..SR5..USA

DARK BLUE MICA M,25M

1
52153B - EXTENSION, REAR BUMPER, LH
52153-1226012

AE95..WG

RED MAICA,3H4

1
52153-1226003

AE95..WG

GRAY M,168

1
52153-1226004

AE95..SR5..USA

DARK BLUE M,22G

1
52153-1226004

AE95..USA

DARK BLUE M,22G

1
52153-1226008

AE95..WG

SUPER WHITE 2,040

1
52153-1226002

AE95..WG

SUPER RED 2,3E5

1
52153-1226012

AE95..WG

RED MAICA,3H4

1
52153-1226002

AE95..WG

SUPER RED 2,3E5

1
52153-12250

AE95..WG

1
52153-1226003

AE95..SR5

GRAY M,168 ,27M

1
52153-1226014

AE95..SR5..USA

DARK BLUE MICA M,25M

1
52153-1226008

AE95..WG

SUPER WHITE 2,040

1
52157C - SUPPORT, REAR BUMPER SIDE, NO.2 RH
52157-12110

AE95..WG

1
52158C - SUPPORT, REAR BUMPER SIDE, NO.2 LH
52158-12060

AE95..WG

1
52159 - COVER, REAR BUMPER
52159-1A900

AE95..WG

TREATED FOR PAINTING

1
52159-1A100

AE95..WG

1
52159-1A900

AE95..WG

TREATED FOR PAINTING

1
52167A - SUPPORT, REAR BUMPER SIDE, NO.4 RH
52167-12030

AE95..WG

1
52168A - SUPPORT, REAR BUMPER SIDE, NO.4 LH
52168-12020

AE95..WG

1
52191C - SEAL, REAR BUMPER ARM, RH
52191-12020

AE95..WG

1
52192C - SEAL, REAR BUMPER ARM, LH
52192-12010

AE95..WG

1
52561 - RETAINER, REAR BUMPER, UPPER CENTER
52508-12010

AE95..WG

1
52565A - RETAINER, REAR BUMPER, LOWER
52565-12070

AE95..WG

1
52615 - ABSORBER, REAR BUMPER ENERGY
52615-12100

AE95..WG

1
Common parts
90109-06140
90119-14013
90168-50039
90179-06070
90467-06017
90467-09029
90467-09089
90468-04079
