CDE120L-DHMDXW (2003)

Toyota Corolla Hb (Ukp)

Production Apr 2003 - Feb 2007
Engine 1CDFTV
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0111-0405)1CDFTV..UKP..DCR,HDCR

Click highlighted areas on diagram

12V 90A,130A

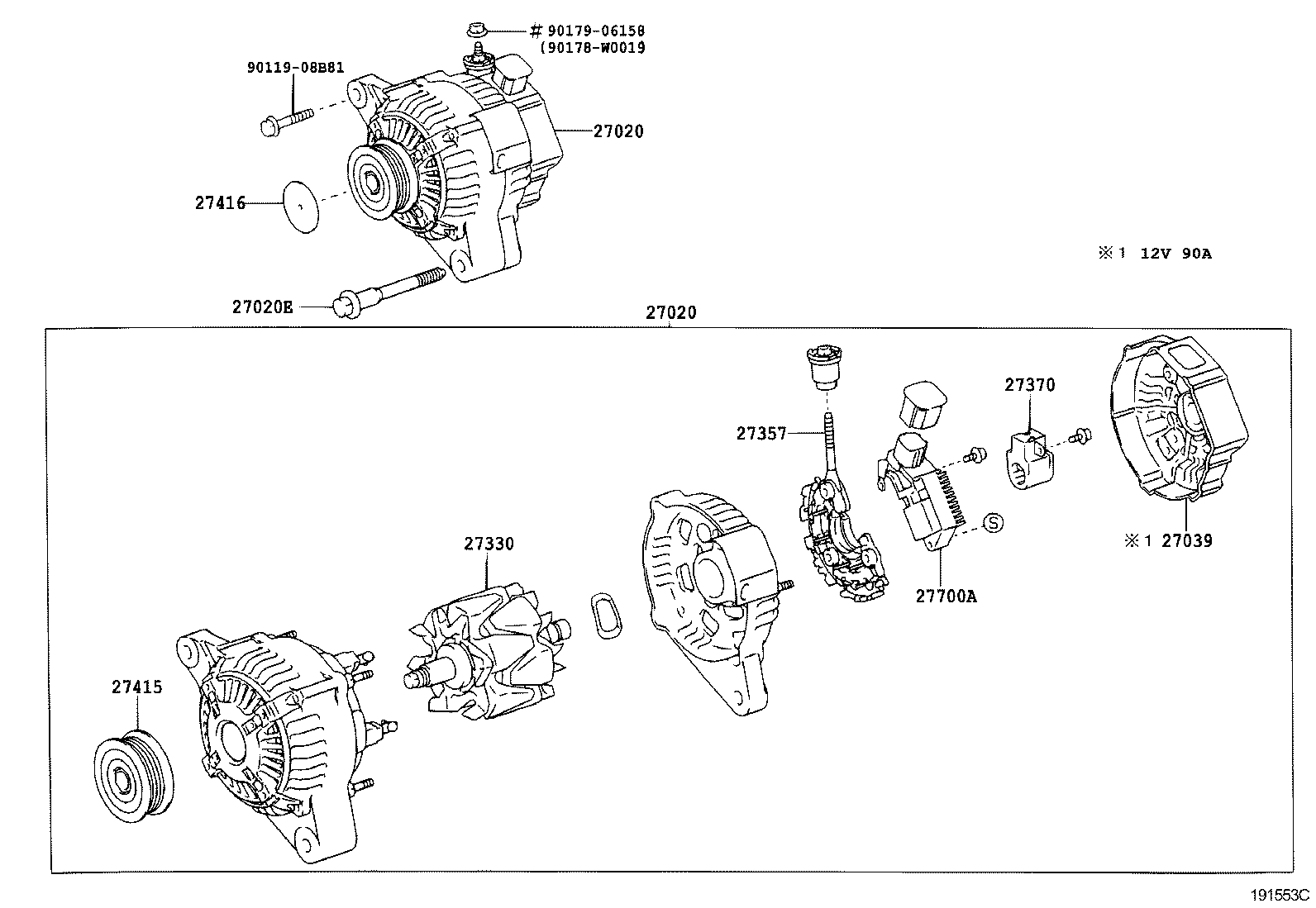

diagram 27020 27020 27020E 27039 27330 27357 27370 27415 27416 27700A 9011908B81 90178W0019 9017906158
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-27060

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27060-27070

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27060-27090

1CDFTV..CDE120..UKP

12V 100A

1
27060-27090

1CDFTV..CDE120..UKP..DCRL

12V 100A

1
27020 - ALTERNATOR ASSY
27060-27060

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27060-27070

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27060-27090

1CDFTV..CDE120..UKP

12V 100A

1
27060-27090

1CDFTV..CDE120..UKP..DCRL

12V 100A

1
27020E - BOLT(FOR ALTERNATOR)
90901-05004

1CDFTV..CDE120..UKP

1
90901-05004

1CDFTV..CDE120..UKP

1
27039 - COVER, ALTERNATOR REAR END
27039-27060

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27039-27060

1CDFTV..CDE120..UKP..DCRL

1
27039-21100

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

1
27330 - ROTOR ASSY, ALTERNATOR
27330-20130

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27330-74550

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27330-30070

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27330-30070

1CDFTV..CDE120..UKP..DCRL

1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-22070

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27357-20130

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-27060

1CDFTV..CDE120..UKP

1
27370-20130

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27370-27060

1CDFTV..CDE120..UKP..DCRL

1
27370-75060

2ZZGE..ZZE123..UKP;1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 80A,90A

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-27011

1CDFTV..CDE120..UKP

1
27415-27011

1CDFTV..CDE120..UKP..(DCR,DCRL)

1
27416 - CAP, ALTERNATOR PULLEY
27416-27010

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27416-27010

1CDFTV..CDE120..UKP

1
27700A - REGULATOR ASSY, GENERATOR
27700-64090

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27700-27080

1CDFTV..CDE120..UKP..(DCR,HDCR)

2
Common parts
90119-08B81
90178-W0019
90179-06158

(0304-0405)1CDFTV..UKP..DCRL ; (0405- )1CDFTV..UKP

Click highlighted areas on diagram

12V 100A

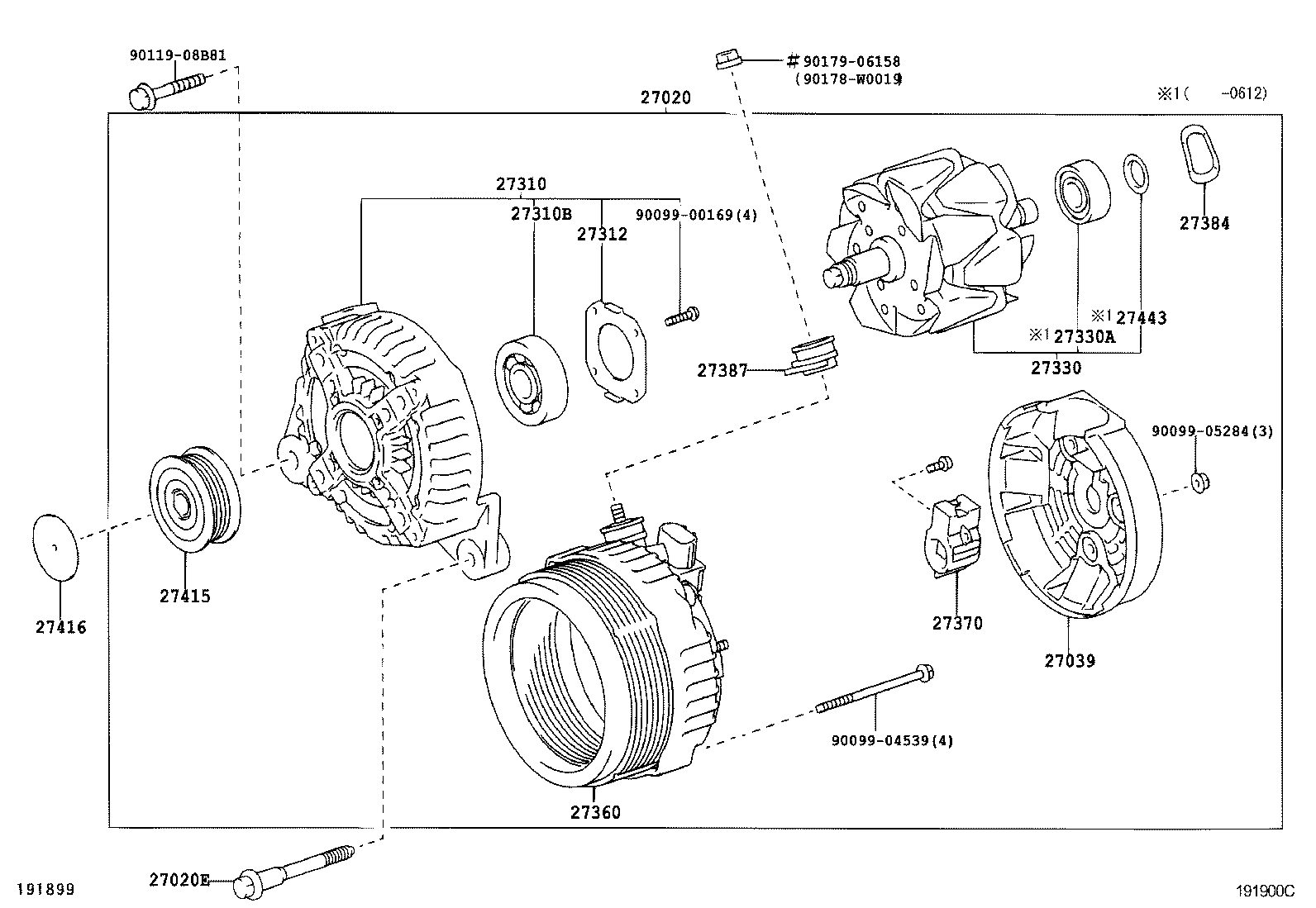

diagram 27020 27020E 27039 27310 27310B 27312 27330 27330A 27360 27370 27384 27387 27415 27416 27443 9009900169 9009904539 9009905284 9011908B81 90178W0019 9017906158
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-27060

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27060-27070

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27060-27090

1CDFTV..CDE120..UKP

12V 100A

1
27060-27090

1CDFTV..CDE120..UKP..DCRL

12V 100A

1
27020E - BOLT(FOR ALTERNATOR)
90901-05004

1CDFTV..CDE120..UKP

1
90901-05004

1CDFTV..CDE120..UKP

1
27039 - COVER, ALTERNATOR REAR END
27039-27060

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27039-27060

1CDFTV..CDE120..UKP..DCRL

1
27039-21100

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-27050

1CDFTV..CDE120..UKP..DCRL

1
27310-27050

1CDFTV..CDE120..UKP

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10142

1CDFTV..CDE120..UKP

1
90099-10142

1CDFTV..CDE120..UKP..DCRL

1
90099-10223

1CDFTV..CDE120..UKP

1
27312 - PLATE, RETAINER
27312-72100

1CDFTV..CDE120..UKP..DCRL

1
27312-72100

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27330 - ROTOR ASSY, ALTERNATOR
27330-20130

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27330-74550

1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 90A

1
27330-30070

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27330-30070

1CDFTV..CDE120..UKP..DCRL

1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10140

1CDFTV..CDE120..UKP

1
90099-10140

1CDFTV..CDE120..UKP..DCRL

1
27360 - COIL ASSY, ALTERNATOR
27360-27060

1CDFTV..CDE120..UKP..DCRL

1
27360-27060

1CDFTV..CDE120..UKP

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-27060

1CDFTV..CDE120..UKP

1
27370-20130

1CDFTV..CDE120..UKP..(DCR,HDCR)

12V 130A

1
27370-27060

1CDFTV..CDE120..UKP..DCRL

1
27370-75060

2ZZGE..ZZE123..UKP;1CDFTV..CDE120..UKP..LHD..(DCR,HDCR)

12V 80A,90A

1
27384 - WASHER
27384-50030

1CDFTV..CDE120..UKP..DCRL

1
27384-50030

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27387 - INSULATOR, TERMINAL
27387-20130

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27387-20130

1CDFTV..CDE120..UKP..DCRL

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-27011

1CDFTV..CDE120..UKP

1
27415-27011

1CDFTV..CDE120..UKP..(DCR,DCRL)

1
27416 - CAP, ALTERNATOR PULLEY
27416-27010

1CDFTV,1NDTV..CDE120,NDE120..UKP

1
27416-27010

1CDFTV..CDE120..UKP

1
27443 - COVER, ALTERNATOR BEARING
27443-63020

1CDFTV..CDE120..UKP..DCRL

1
27443-63020

1CDFTV..CDE120..UKP

1
Common parts
90099-00169
90099-04539
90099-05284
90119-08B81
90178-W0019
90179-06158
