EE90L-AGMNSW (1987)

Toyota Corolla Hb

Production May 1987 - Aug 1989
Engine 2E
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705- )4AGE,2E

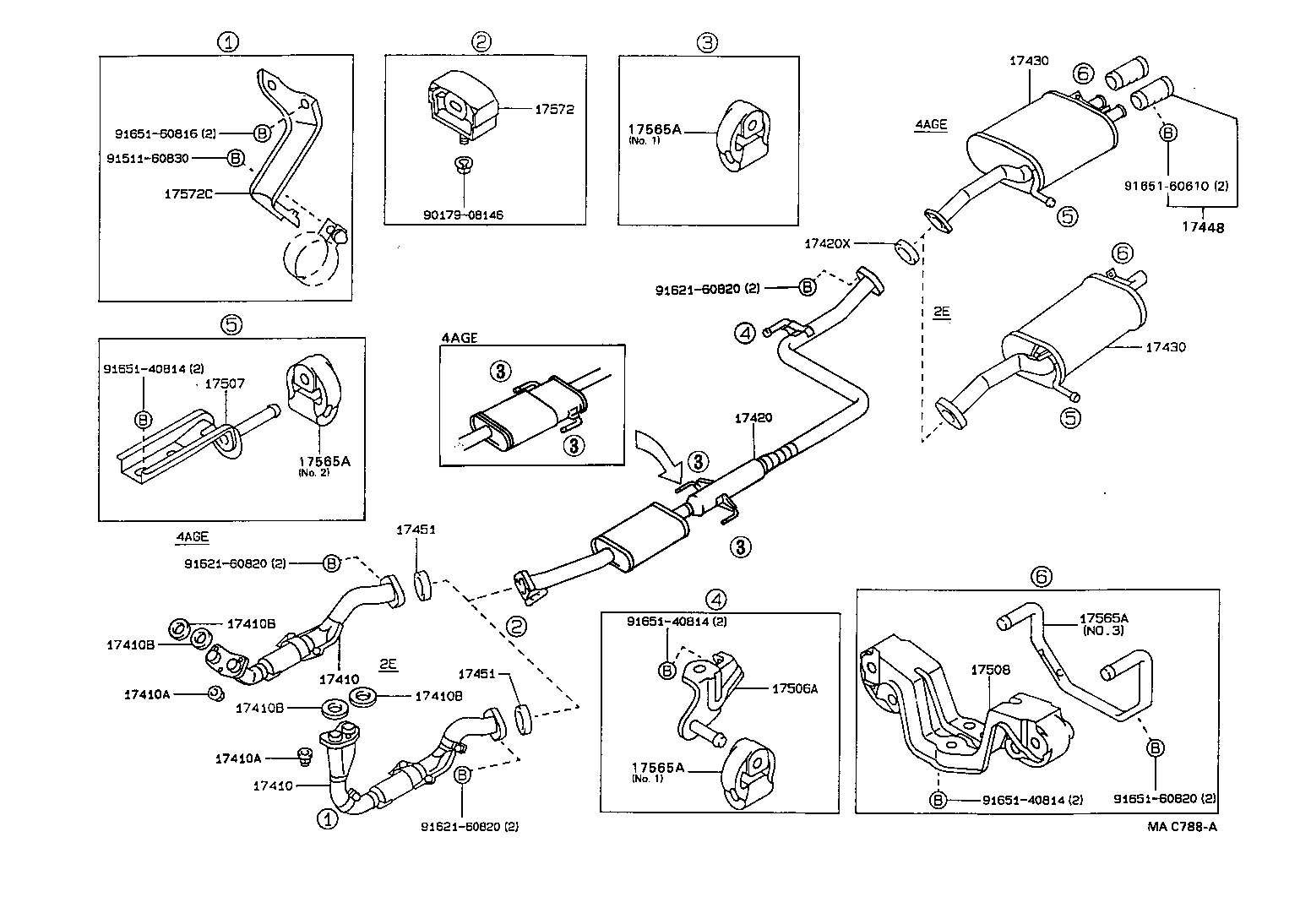

Click highlighted areas on diagram

diagram 17410 17410 17410A 17410A 17410B 17410B 17410B 17410B 17420 17420X 17430 17430 17448 17451 17451 17506A 17507 17508 17565A 17565A 17565A 17565A 17572 17572C 9017908146 9151160830 9162160820 9162160820 9162160820 9165140814 9165140814 9165140814 9165160610 9165160816 9165160820
Part # Description Qty Price
17410 - PIPE ASSY, EXHAUST, FRONT
17410-11300

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17410-11290

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17410-11280

2E..EE90

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-11300

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17410-11290

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17410-11280

2E..EE90

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

4AF#,4AGE,2E#..AE92,EE90

3
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

4AF#,4AGE,2E#..AE92,EE90

3
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17420 - PIPE ASSY, EXHAUST, CENTER
17420-11080

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17420-11070

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17420-11061

2E..EE90

1
17420-11060

2E..EE90

1
17420X - GASKET, EXHAUST PIPE, CENTER
90917-06001

2E..EE90

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-11270

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83 OR *77)

1
17430-11200

2E..EE90

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-11270

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83 OR *77)

1
17430-11200

2E..EE90

1
17451 - GASKET, EXHAUST PIPE
90917-06020

4AF,2E..AE92,EE90..LHD..MTM

FR

1
90917-06012

4AF,2E..AE92,EE90..LHD..MTM

RR

1
90917-06004

4AF,1C,2E..AE92,CE90,EE90

1
17451 - GASKET, EXHAUST PIPE
90917-06020

4AF,2E..AE92,EE90..LHD..MTM

FR

1
90917-06012

4AF,2E..AE92,EE90..LHD..MTM

RR

1
90917-06004

4AF,1C,2E..AE92,CE90,EE90

1
17506A - BRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
17506-15050

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17507 - BRACKET SUB-ASSY, EXHAUST PIPE NO.2 SUPPORT
17507-15030

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17508 - SUPPORT SUB-ASSY, EXHAUST PIPE, NO.3
17508-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17572 - BRACKET, EXHAUST PIPE NO.1 SUPPORT
17572-15050

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17572C - BRACKET, EXHAUST PIPE FRONT (FOR FRONT)
17571-11110

2E#..EE90

1
Common parts
90179-08146
91511-60830
91621-60820
91651-40814
91651-60610
91651-60816
91651-60820

(8705-8911)4AF,2E

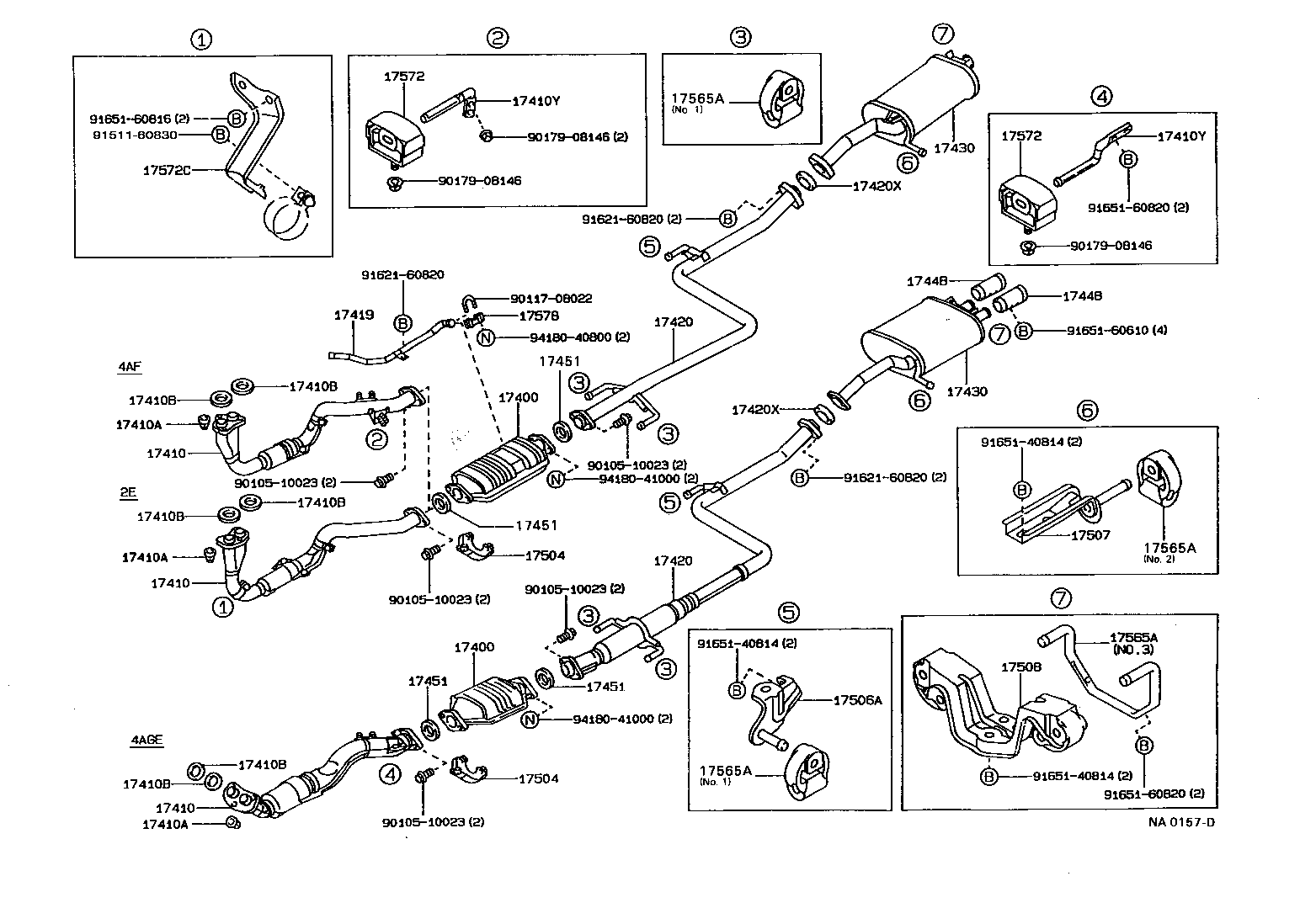

Click highlighted areas on diagram

EX.EMISSION CONT.=PHASE C/ANNEX25

diagram 17400 17410 17410 17410A 17410A 17410B 17410B 17410B 17410B 17410Y 17420 17420X 17430 17451 17451 17451 17504 17504 17506A 17507 17508 17565A 17565A 17565A 17565A 17572 17572C 9010510023 9010510023 9010510023 9017908146 9017908146 9151160830 9162160820 9165140814 9165140814 9165140814 9165160816 9165160820 9418041000
Part # Description Qty Price
17400 - CONVERTER ASSY, W/CATALYST
18450-11060

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
18450-11050

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
18450-11110

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-11300

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17410-11290

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17410-11280

2E..EE90

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-11300

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17410-11290

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17410-11280

2E..EE90

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

4AF#,4AGE,2E#..AE92,EE90

3
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

4AF#,4AGE,2E#..AE92,EE90

3
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410B - GASKET, EXHAUST PIPE
90917-06006

2E..EE90

2
17410Y - BOLT OR RING, EXHAUST PIPE FRONT (FOR REAR)
17561-16140

4AF#,2E#..AE92,EE90..LHD..MTM

1
17420 - PIPE ASSY, EXHAUST, CENTER
17420-11080

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83)

1
17420-11070

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(*77)

1
17420-11061

2E..EE90

1
17420-11060

2E..EE90

1
17420X - GASKET, EXHAUST PIPE, CENTER
90917-06001

2E..EE90

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-11270

2E..EE90..LHD..MTM

EX. EMISSION CONTROL(US83 OR *77)

1
17430-11200

2E..EE90

1
17451 - GASKET, EXHAUST PIPE
90917-06020

4AF,2E..AE92,EE90..LHD..MTM

FR

1
90917-06012

4AF,2E..AE92,EE90..LHD..MTM

RR

1
90917-06004

4AF,1C,2E..AE92,CE90,EE90

1
17451 - GASKET, EXHAUST PIPE
90917-06020

4AF,2E..AE92,EE90..LHD..MTM

FR

1
90917-06012

4AF,2E..AE92,EE90..LHD..MTM

RR

1
90917-06004

4AF,1C,2E..AE92,CE90,EE90

1
17451 - GASKET, EXHAUST PIPE
90917-06020

4AF,2E..AE92,EE90..LHD..MTM

FR

1
90917-06012

4AF,2E..AE92,EE90..LHD..MTM

RR

1
90917-06004

4AF,1C,2E..AE92,CE90,EE90

1
17504 - BRACKET SUB-ASSY, CATALYTIC CONVERTER
17504-16010

4AF,4AGE,2E#..AE92,EE90..LHD..MTM

1
17504 - BRACKET SUB-ASSY, CATALYTIC CONVERTER
17504-16010

4AF,4AGE,2E#..AE92,EE90..LHD..MTM

1
17506A - BRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
17506-15050

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17507 - BRACKET SUB-ASSY, EXHAUST PIPE NO.2 SUPPORT
17507-15030

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17508 - SUPPORT SUB-ASSY, EXHAUST PIPE, NO.3
17508-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-15050

4AF#,1C,2E#..AE92,CE90,EE90

NO.2

1
17565-15070

4AF#,1C,2E#..AE92,CE90,EE90

NO.1

3
17565-15040

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

NO.3

1
17572 - BRACKET, EXHAUST PIPE NO.1 SUPPORT
17572-15050

4AF#,4AGE,1C,2E#..AE92,CE90,EE90

1
17572C - BRACKET, EXHAUST PIPE FRONT (FOR FRONT)
17571-11110

2E#..EE90

1
Common parts
90105-10023
90179-08146
91511-60830
91621-60820
91651-40814
91651-60816
91651-60820
94180-41000

(8705-8908)4A#,2E
