EE90L-AGKDSW (1987)

Toyota Corolla Hb

Production May 1987 - May 1992
Engine 2E
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705- )3D

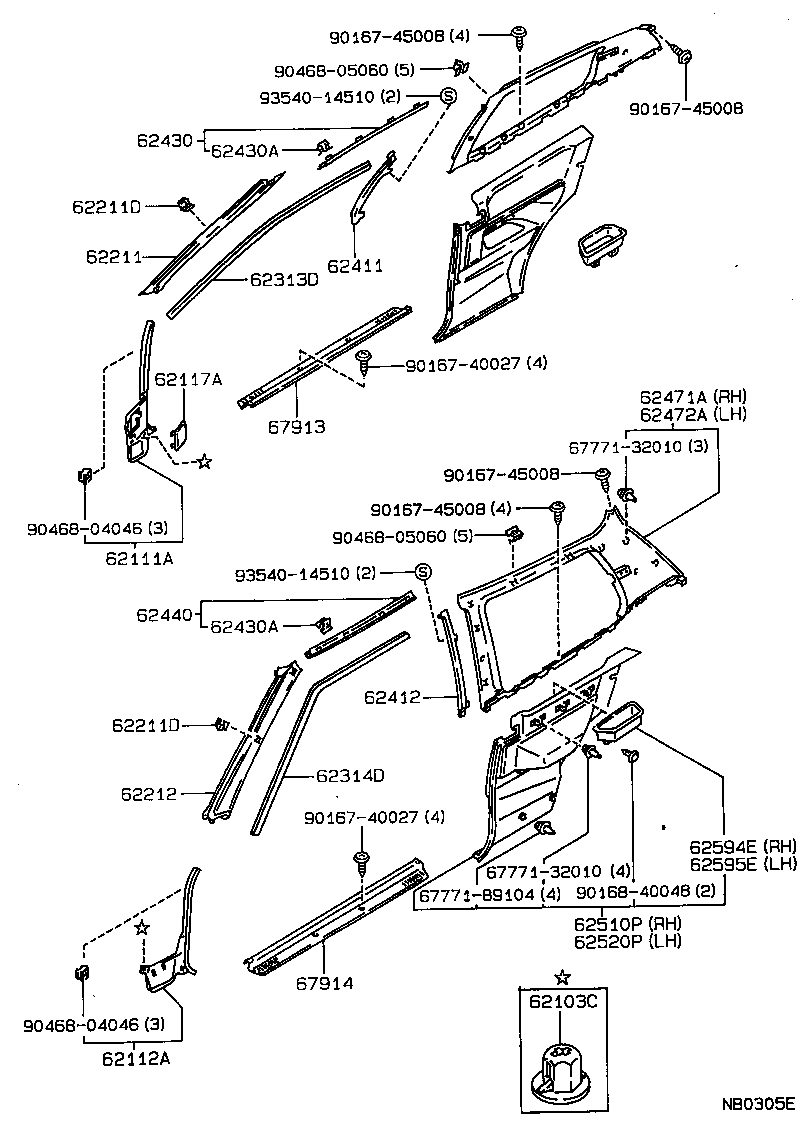

Click highlighted areas on diagram

diagram 62103C 62111A 62112A 62117A 62211 62211D 62211D 62212 62313D 62314D 62411 62412 62430 62430A 62430A 62440 62471A 62472A 62510P 62520P 62594E 62595E 6777132010 6777132010 6777189104 67913 67914 9016740027 9016740027 9016745008 9016745008 9016745008 9016745008 9016840048 9046804046 9046804046 9046805060 9046805060 9354014510 9354014510
Part # Description Qty Price
62103C - CLIP, COWL SIDE TRIM BOARD SET
90467-0505001

AE92,CE90,EE90..LHD..(GL,GLI,XL,XLI)

BLACK,TRIM1#,4#,8#

2
62111A - TRIM SUB-ASSY, COWL SIDE, RH
62101-1215003

AE92,CE90,EE90..LHD

SHADOW GRAY,TRIM1#

1
62101-1215004

AE92,CE90,EE90..LHD..(GL,XL)

DARK BLUE,TRIM8#

1
62101-1215005

AE92,CE90,EE90..LHD..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62112A - TRIM SUB-ASSY, COWL SIDE, LH
62102-1215004

AE92,CE90,EE90..LHD..(GL,XL)

DARK BLUE,TRIM8#

1
62102-1215005

AE92,CE90,EE90..LHD..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62102-1215003

AE92,CE90,EE90..LHD

SHADOW GRAY,TRIM1#

1
62117A - COVER, COWL SIDE TRIM SERVICE HOLE
62117-1211004

AE92,CE90,EE90..LHD..(GL,XL)

*FRG,DARK BLUE,TRIM8#

1
62117-1210005

AE92,CE90,EE90..LHD..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62117-1210004

AE92,CE90,EE90..LHD..(GL,XL)

DARK BLUE,TRIM8#

1
62117-1211005

AE92,CE90,EE90..LHD..(CBR,DSL)

*FRG,DARK BEIGE,TRIM4#

1
62117-1211004

AE92,CE90,EE90..LHD..(GL,GLI,STD,XL,XLI)

*FRG,DARK BLUE,TRIM8#

1
62117-1211006

AE92,CE90,EE90..LHD..(GL,GLI,XL,XLI)

*FRG,BROWN,TRIM4#

1
62117-1211003

AE92,CE90,EE90..LHD

*FRG,SHADOW GRAY,TRIM1#

1
62117-1210003

AE92,CE90,EE90..LHD

SHADOW GRAY,TRIM1#

1
62211 - GARNISH, FRONT PILLAR, RH
62211-1219004

AE92,CE90,EE90..LHD..(GL,XL)

DARK BLUE,TRIM8#

1
62211-1219003

AE92,CE90,EE90

SHADOW GRAY,TRIM1#

1
62211-1219003

AE92,CE90,EE90..GL,GLI,STD,XL,XLI

SHADOW GRAY,TRIM1#

1
62211-1219005

AE92,CE90,EE90..CBR,DSL

DARK BEIGE,TRIM4#

1
62211D - CLIP(FOR FRONT BODY PILLAR GARNISH)
90468-05060

AE92,CE90,EE90

4
62211D - CLIP(FOR FRONT BODY PILLAR GARNISH)
90468-05060

AE92,CE90,EE90

4
62212 - GARNISH, FRONT PILLAR, LH
62212-1219003

AE92,CE90,EE90

SHADOW GRAY,TRIM1#

1
62212-1219003

AE92,CE90,EE90..GL,GLI,STD,XL,XLI

SHADOW GRAY,TRIM1#

1
62212-1219004

AE92,CE90,EE90..LHD..(GL,XL)

DARK BLUE,TRIM8#

1
62212-1219005

AE92,CE90,EE90..CBR,DSL

DARK BEIGE,TRIM4#

1
62313D - TRIM, FRONT DOOR OPENING, RH
62313-1216004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62313-1216005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62313-1216003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62313-1216006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62313-1216004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62314D - TRIM, FRONT DOOR OPENING, LH
62313-1216006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62313-1216004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62313-1216004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62313-1216003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62313-1216005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62411 - GARNISH, CENTER PILLAR, RH
62411-1243004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62411-1243006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62411-1243005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62411-1243003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62411-1243004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62412 - GARNISH, CENTER PILLAR, LH
62412-1243003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62412-1243006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62412-1243004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62412-1243004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62412-1243005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62430 - GARNISH ASSY, ROOF SIDE RAIL, RH
62431-1211004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62431-1211004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62431-1211005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62431-1211003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62431-1211006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62430A - CLIP, ROOF SIDE RAIL GARNISH
90468-05017

AE92,CE90,EE90..3D

8
62430A - CLIP, ROOF SIDE RAIL GARNISH
90468-05017

AE92,CE90,EE90..3D

8
62440 - GARNISH ASSY, ROOF SIDE RAIL, LH
62432-1209003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62432-1209004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62432-1209004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62432-1209005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62432-1209006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62471A - GARNISH, ROOF SIDE, INNER RH
62471-1247004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62471-1247005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62471-1248005

AE92,CE90,EE90..3D..(CBR,DSL)

W(3POINT TYPE REAR SEAT BELT),DARK BEIGE,TRIM4#

1
62471-1247004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62471-1248004

AE92,CE90,EE90..LHD..3D..(GL,XL)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62471-1248003

AE92,CE90,EE90..3D

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62471-1248004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62471-1247006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62471-1248006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

W(3POINT TYPE REAR SEAT BELT),BROWN,TRIM4#

1
62471-1247003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62472A - GARNISH, ROOF SIDE, INNER LH
62472-1246005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62472-1247004

AE92,CE90,EE90..LHD..3D..(GL,XL)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62472-1246004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62472-1247004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62472-1247005

AE92,CE90,EE90..3D..(CBR,DSL)

W(3POINT TYPE REAR SEAT BELT),DARK BEIGE,TRIM4#

1
62472-1247006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

W(3POINT TYPE REAR SEAT BELT),BROWN,TRIM4#

1
62472-1246004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62472-1246003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62472-1247003

AE92,CE90,EE90..3D

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62472-1246006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62510P - PANEL ASSY, QUARTER TRIM, FRONT RH
62510-1A20005

AE92,CE90,EE90..3D..XL

DARK BEIGE,TRIM4#

1
62510-1A20003

AE92,CE90,EE90..3D..XL

SHADOW GRAY,TRIM1#

1
62510-1A22005

AE92,CE90,EE90..3D..XL

W/O(REAR SEAT),DARK BEIGE,TRIM4#

1
62510-1A33005

AE92,CE90,EE90..3D..XL

W(3POINT TYPE REAR SEAT BELT),DARK BEIGE,TRIM4#

1
62510-1A36004

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR),DARK BLUE,TRIM8#

1
62510-1A33003

AE92,CE90,EE90..3D..XL

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62510-1A37004

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62510-1A37003

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62510-1A33004

AE92,CE90,EE90..LHD..3D..XL

W(3POINT TYPE REAR SEAT BELT),BLUE,TRIM8#

1
62510-1A41003

AE92,CE90,EE90..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62510-1A22004

AE92,CE90,EE90..3D..(XL,XLI)

W/O(REAR SEAT),BLUE,TRIM8#

1
62510-1A36003

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR),SHADOW GRAY,TRIM1#

1
62510-1A40006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

BROWN,TRIM4#

1
62510-1A42003

EE90..LHD..3D..XL;EE90..3D..MTM..XLI;AE92,CE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR),SHADOW GRAY,TRIM1#

1
62510-1A22003

AE92,CE90,EE90..3D..(XL,XLI)

W/O(REAR SEAT),SHADOW GRAY,TRIM1#

1
62510-1A41004

AE92,CE90,EE90..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62510-1A40003

AE92,CE90,EE90..3D..(XL,XLI)

SHADOW GRAY,TRIM1#

1
62510-1A40004

AE92,CE90,EE90..3D..(XL,XLI)

DARK BLUE,TRIM8#

1
62510-1A42004

EE90..LHD..3D..XL;EE90..3D..MTM..XLI;AE92,CE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR),DARK BLUE,TRIM8#

1
62510-1A22006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W/O(REAR SEAT),BROWN,TRIM4#

1
62510-1A41006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),BROWN,TRIM4#

1
62510-1A49004

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62510-1A49003

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62520P - PANEL ASSY, QUARTER TRIM, FRONT LH
62520-1A18003

AE92,CE90,EE90..3D..XL

SHADOW GRAY,TRIM1#

1
62520-1A18004

AE92,CE90,EE90..LHD..3D..XL

BLUE,TRIM8#

1
62520-1A31004

AE92,CE90,EE90..LHD..3D..XL

W(3POINT TYPE REAR SEAT BELT),BLUE,TRIM8#

1
62520-1A20005

AE92,CE90,EE90..3D..XL

W/O(REAR SEAT),DARK BEIGE,TRIM4#

1
62520-1A20004

AE92,CE90,EE90..LHD..3D..XL

W/O(REAR SEAT),BLUE,TRIM8#

1
62520-1A18005

AE92,CE90,EE90..3D..XL

DARK BEIGE,TRIM4#

1
62520-1A31005

AE92,CE90,EE90..3D..XL

W(3POINT TYPE REAR SEAT BELT),DARK BEIGE,TRIM4#

1
62520-1A35004

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62520-1A34003

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR),SHADOW GRAY,TRIM1#

1
62520-1A31003

AE92,CE90,EE90..3D..XL

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62520-1A34004

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR),DARK BLUE,TRIM8#

1
62520-1A35003

AE92,CE90,EE90..LHD..3D..XL

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62520-1A20004

AE92,CE90,EE90..3D..(XL,XLI)

W/O(REAR SEAT),BLUE,TRIM8#

1
62520-1A39003

AE92,CE90,EE90..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62520-1A38006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

BROWN,TRIM4#

1
62520-1A39006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),BROWN,TRIM4#

1
62520-1A38003

AE92,CE90,EE90..3D..(XL,XLI)

SHADOW GRAY,TRIM1#

1
62520-1A38004

AE92,CE90,EE90..3D..(XL,XLI)

DARK BLUE,TRIM8#

1
62520-1A20003

AE92,CE90,EE90..3D..(XL,XLI)

W/O(REAR SEAT),SHADOW GRAY,TRIM1#

1
62520-1A39004

AE92,CE90,EE90..3D..(XL,XLI)

W(3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62520-1A40004

EE90..LHD..3D..XL;EE90..3D..MTM..XLI;AE92,CE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR),DARK BLUE,TRIM8#

1
62520-1A20006

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W/O(REAR SEAT),BROWN,TRIM4#

1
62520-1A40003

EE90..LHD..3D..XL;EE90..3D..MTM..XLI;AE92,CE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR),SHADOW GRAY,TRIM1#

1
62520-1A47004

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),DARK BLUE,TRIM8#

1
62520-1A47003

AE92,CE90,EE90..LHD..3D..(XL,XLI)

W(FULL FABRIC SEAT FOR SR & 3POINT TYPE REAR SEAT BELT),SHADOW GRAY,TRIM1#

1
62594E - POCKET, QUARTER TRIM, RH
62594-1206006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
62594-1206004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62594-1206003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62594-1206005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62594-1206004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62595E - POCKET, QUARTER TRIM, LH
62594-1206004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
62594-1206004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
62594-1206005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
62594-1206003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
62594-1206006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
67913 - PLATE, FRONT DOOR SCUFF, RH
67913-1217003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
67913-1217004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
67913-1217004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
67913-1217005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
67913-1217006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
67914 - PLATE, FRONT DOOR SCUFF, LH
67913-1217005

AE92,CE90,EE90..3D..(CBR,DSL)

DARK BEIGE,TRIM4#

1
67913-1217004

AE92,CE90,EE90..LHD..3D..(GL,XL)

DARK BLUE,TRIM8#

1
67913-1217004

AE92,CE90,EE90..3D..(GL,GLI,STD,XL,XLI)

DARK BLUE,TRIM8#

1
67913-1217003

AE92,CE90,EE90..3D

SHADOW GRAY,TRIM1#

1
67913-1217006

AE92,CE90,EE90..LHD..3D..(GLI,XL,XLI)

BROWN,TRIM4#

1
Common parts
67771-32010
67771-89104
90167-40027
90167-45008
90168-40048
90468-04046
90468-05060
93540-14510
