AE86R-ECMXS (1983)

Toyota Corolla Coupe

Production May 1983 - Apr 1987
Engine 4A
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )SR

Click highlighted areas on diagram

W/O AIR PRE-CLEANER/HEADLAMPCLEANER

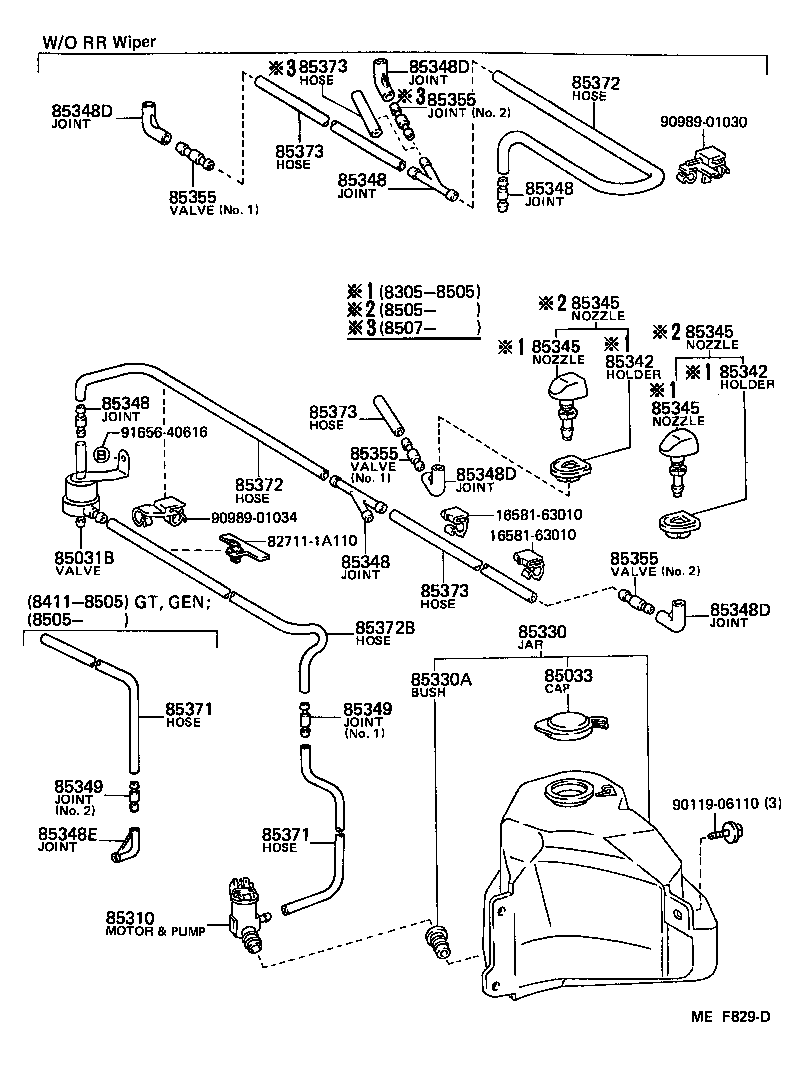

diagram 1658163010 1658163010 85031B 85033 85310 85312 85330 85330A 85338 85339 85339A 85342 85342 85345 85345 85345 85345 85348 85348 85348D 85348D 85349 85355 85355 85371 85372 85372B 85373 85373 9011906110 9046711085 9098901304 9165640616
Part # Description Qty Price
85031B - VALVE SUB-ASSY, WASHER
85031-12060

AE86..3D

1
85031-12080

AE86..3D

1
85033 - CAP ASSY, WINDSHIELD WASHER
85332-12320

AE86

1
85310 - MOTOR AND PUMP ASSY, WINDSHIELD WASHER
85310-22080

AE86

1
85312 - PACKING, WINDSHIELD WASHER TANK
85312-32010

AE86..SR

1
85330 - JAR ASSY, WINDSHIELD WASHER
85331-12320

AE86..SR..GEN

1
85331-12340

AE86..RHD..SR..GEN

W/AIR PRE-CLEANER

1
85331-12330

AE86..3D..SR..GEN

W/*RW

1
85331-12350

AE86..3D..RHD..SR

W/AIR PRE-CLEANER & *RW

1
85330A - BUSH, WINDSHIELD WASHER JAR
90099-32089

AE86

1
85338 - HOSE, BREATHER
85338-16010

AE86..SR

1
85339 - CAP SUB-ASSY, RESERVE TANK
85339-12010

AE86..SR

1
85339A - HOSE (FOR RADIATOR RESERVE TANK)
90445-12073

AE86..SR

1
85342 - HOLDER, WASHER NOZZLE
85342-14010

AE86

2
85342 - HOLDER, WASHER NOZZLE
85342-14010

AE86

2
85345 - NOZZLE, WINDSHIELD WASHER
85035-12150

AE86

2
85035-12250

AE86..RHD

2
85345 - NOZZLE, WINDSHIELD WASHER
85035-12150

AE86

2
85035-12250

AE86..RHD

2
85345 - NOZZLE, WINDSHIELD WASHER
85035-12150

AE86

2
85035-12250

AE86..RHD

2
85345 - NOZZLE, WINDSHIELD WASHER
85035-12150

AE86

2
85035-12250

AE86..RHD

2
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85349-89122

AE86..3D..RHD..SR..GEN

2-WAY,W/AIR PRE-CLEANER & *RW

1
85348-12250

AE86

3-WAY

1
85355-87201

AE86

2-WAY

1
85348-12250

AE86..RHD..SR

3-WAY

1
85348-12250

AE86..3D..RHD

3-WAY,W/*RW

1
85355-14010

AE86..RHD..SR

3-WAY,W/AIR PRE-CLEANER

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85349-89122

AE86..3D..RHD..SR..GEN

2-WAY,W/AIR PRE-CLEANER & *RW

1
85348-12250

AE86

3-WAY

1
85355-87201

AE86

2-WAY

1
85348-12250

AE86..RHD..SR

3-WAY

1
85348-12250

AE86..3D..RHD

3-WAY,W/*RW

1
85355-14010

AE86..RHD..SR

3-WAY,W/AIR PRE-CLEANER

1
85348D - JOINT, WINDSHIELD WASHER ELBOW, NO.1
85355-20070

AE86

2
85348D - JOINT, WINDSHIELD WASHER ELBOW, NO.1
85355-20070

AE86

2
85349 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85355-87201

AE86..SR

NO.1

1
85355-89122

AE86..3D..RHD..SR..GEN

NO.1,W/AIR PRE-CLEANER & *RW

1
85349-89122

AE86..RHD

NO.2

1
85349-89122

AE86..3D..RHD..SR

NO.1,W/AIR PRE-CLEANER & *RW

1
85349-89122

AE86..RHD..(EUR,GEN)

NO.2

1
85355 - VALVE, WINDSHIELD WASHER HOSE
85349-89122

AE86..3D..RHD..SR..GEN

NO.2,W/AIR PRE-CLE. & *RW

1
85031-12250

AE86..RHD..SR

NO.1

1
85031-14080

AE86

NO.1

1
85031-12250

AE86..3D..RHD

NO.1,W/*RW

1
85031-14080

AE86..RHD..SR

NO.1,W/AIR PRE-CLEANER

1
85355 - VALVE, WINDSHIELD WASHER HOSE
85349-89122

AE86..3D..RHD..SR..GEN

NO.2,W/AIR PRE-CLE. & *RW

1
85031-12250

AE86..RHD..SR

NO.1

1
85031-14080

AE86

NO.1

1
85031-12250

AE86..3D..RHD

NO.1,W/*RW

1
85031-14080

AE86..RHD..SR

NO.1,W/AIR PRE-CLEANER

1
85371 - HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
90446-06013

AE86..RHD..SR..GEN

*H,L=200,W/AIR PRE-CLEANER

1
90446-06013

AE86..SR..GEN

*H,L=270

1
90446-06013

AE86..3D..SR..GEN

*H,L=315,W/*RW

1
90099-33080

AE86..3D..RHD..SR

*H,L=240,W/AIR PRE-CLEANER & *RW

1
90099-33080

AE86..RHD..SR..GEN

*H,L=200,W/AIR PRE-CLEANER

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33087

AE86..3D..RHD

*H,L=360,W/*RW

1
90099-33299

AE86

*H,L=450

1
90099-33299

AE86..3D..RHD..SR..GEN

*H,L=400,W/AIR PRE-CLEANER & *RW

1
90446-06013

AE86..3D..RHD

*H,L=40,W/*RW

1
90099-33299

AE86..3D..RHD

*H,L=400,W/*RW

1
85372B - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
90446-06013

AE86..3D..RHD..SR..GEN

*H,L=950,W/AIR PRE-CLEANER & *RW

1
90099-33080

AE86..3D..RHD..SR

*H,L=900,W/AIR PRE-CLEANER & *RW

1
90446-07001

AE86..SR

*H,L=850

1
90099-33080

AE86..3D..RHD..SR..GEN

*H,L=950,W/AIR PRE-CLEANER & *RW

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90446-06013

AE86..3D..RHD..SR..GEN

*H,L=40,W/AIR PRE-CLEANER & *RW

1
90446-06013

AE86

*H,L=490

1
90446-06013

AE86..3D..RHD..SR..GEN

*H,L=540,W/AIR PRE-CLEANER & *RW

1
90099-33080

AE86..3D..RHD

*H,L=540,W/*RW

1
90446-06013

AE86..3D..RHD

*H,L=40,W/*RW

1
90099-33080

AE86..3D..RHD

*H,L=390,W/*RW

1
90099-33299

AE86..3D..RHD

*H,L=400,W/*RW

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90446-06013

AE86..3D..RHD..SR..GEN

*H,L=40,W/AIR PRE-CLEANER & *RW

1
90446-06013

AE86

*H,L=490

1
90446-06013

AE86..3D..RHD..SR..GEN

*H,L=540,W/AIR PRE-CLEANER & *RW

1
90099-33080

AE86..3D..RHD

*H,L=540,W/*RW

1
90446-06013

AE86..3D..RHD

*H,L=40,W/*RW

1
90099-33080

AE86..3D..RHD

*H,L=390,W/*RW

1
90099-33299

AE86..3D..RHD

*H,L=400,W/*RW

1
Common parts
16581-63010
90119-06110
90467-11085
90989-01304
91656-40616
