TE71L-ELMEBW (1979)

Toyota Corolla

Production Aug 1979 - May 1983
Engine 2TB
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(7908-8108)CP,LB,SED ; (8108-8502)CP,LB,SED..RHD; (8108- )CP,LB,SED..GEN,SAA

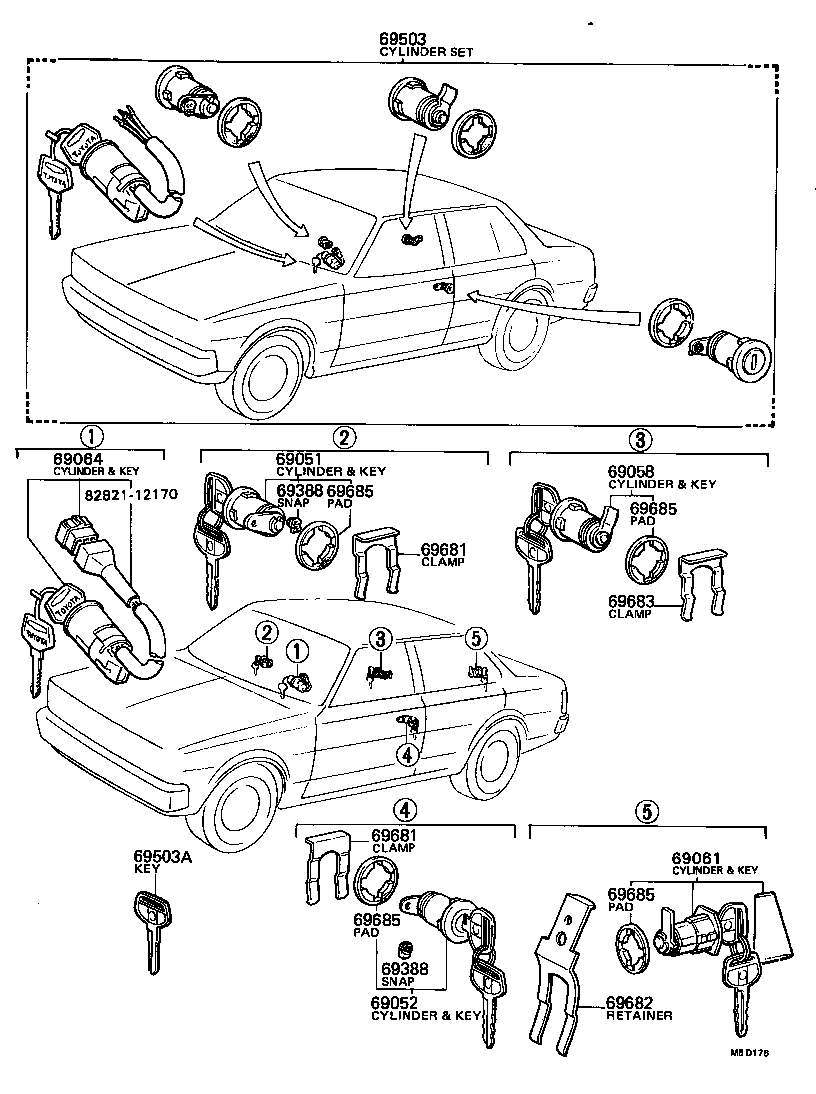

Click highlighted areas on diagram

diagram 69051 69052 69058 69061 69064 69388 69388 69503 69503A 69681 69681 69682 69683 69685 69685 69685 69685
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69051-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69051-19315

KE70,TE7#..CP,LB,SED

1
69051-19175

KE70,TE7#..CP,LB,SED

1
69051-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69051-19176

KE70,TE7#..CP,LB,SED

1
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-19175

KE70,TE7#..CP,LB,SED

1
69052-19315

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69052-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69052-19176

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69058 - CYLINDER & KEY SET, FUEL FILLER LID
69058-19065

AE71,CE70,KE70,TE7#..CP,LB,SED

1
69058-19085

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69058-19085

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69061 - CYLINDER & KEY SET, LUGGAGE LOCK
69055-19305

KE70..LB..4F..EUG;TE71..LB..LHD..EUG

*FRG

1
69055-19195

KE70,TE7#..(CP,LB)..EUR

1
69055-12130

KE70,TE7#..(CP,LB)..LHD..(EUG,SDN)

1
69055-19305

KE70,TE71..LB..LHD..(3FC,5F)..EUG

*FRG

1
69064 - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-12030

KE70,TE7#..CP,LB,SED

1
69057-12040

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69057-12040

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69057-19015

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69503 - CYLINDER SET, LOCK
69005-12200

KE70,TE7#..(CP,LB)..EUR

1
69005-12220

KE70,TE71..LB..LHD..(3FC,5F)..EUG

*FRG

1
69005-12280

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69005-12220

KE70..LB..4F..EUG;TE71..LB..LHD..EUG

*FRG

1
69503A - KEY, BLANK
90999-00066

AE71,CE70,KE70,TE7#..CP,LB,SED

MASTER KEY,MASTER KEY

1
90999-00068

KE70,TE7#..CP,LB,SED

SUB KEY,SUB KEY

1
90999-00074

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

MASTER KEY,*FRG

1
90999-00074

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

MASTER KEY,*FRG

1
90999-00075

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

SUB KEY,*FRG

1
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69682 - RETAINER, LOCK CYLINDER
69561-12100

KE70,TE7#..LB

1
69683 - CLAMP, FUEL LOCK CYLINDER
69581-14010

KE70,TE7#..CP,LB,SED

1
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3

(7908-8108)DV,WG ; (8108-8412)DV,WG..RHD ; (8108- )DV,WG..GEN,SAA ; (8412- )D

Click highlighted areas on diagram

diagram 69051 69052 69054 69058 69064 69388 69388 69503 69503A 69681 69681 69682 69683 69685 69685 69685 69685 69687
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69051-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69051-19315

KE70,TE7#..CP,LB,SED

1
69051-19175

KE70,TE7#..CP,LB,SED

1
69051-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69051-19176

KE70,TE7#..CP,LB,SED

1
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-19175

KE70,TE7#..CP,LB,SED

1
69052-19315

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69052-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69052-19176

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69058 - CYLINDER & KEY SET, FUEL FILLER LID
69058-19065

AE71,CE70,KE70,TE7#..CP,LB,SED

1
69058-19085

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69058-19085

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69064 - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-12030

KE70,TE7#..CP,LB,SED

1
69057-12040

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69057-12040

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69057-19015

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69503 - CYLINDER SET, LOCK
69005-12200

KE70,TE7#..(CP,LB)..EUR

1
69005-12220

KE70,TE71..LB..LHD..(3FC,5F)..EUG

*FRG

1
69005-12280

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69005-12220

KE70..LB..4F..EUG;TE71..LB..LHD..EUG

*FRG

1
69503A - KEY, BLANK
90999-00066

AE71,CE70,KE70,TE7#..CP,LB,SED

MASTER KEY,MASTER KEY

1
90999-00068

KE70,TE7#..CP,LB,SED

SUB KEY,SUB KEY

1
90999-00074

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

MASTER KEY,*FRG

1
90999-00074

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

MASTER KEY,*FRG

1
90999-00075

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

SUB KEY,*FRG

1
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69682 - RETAINER, LOCK CYLINDER
69561-12100

KE70,TE7#..LB

1
69683 - CLAMP, FUEL LOCK CYLINDER
69581-14010

KE70,TE7#..CP,LB,SED

1
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3

(8108-8305)CP,LB,SED..LHD..EUR

Click highlighted areas on diagram

diagram 69051 69052 69058 69061 69064 69388 69388 69503 69503A 69681 69681 69682 69683 69685 69685 69685 69685 8282112170
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69051-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69051-19315

KE70,TE7#..CP,LB,SED

1
69051-19175

KE70,TE7#..CP,LB,SED

1
69051-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69051-19176

KE70,TE7#..CP,LB,SED

1
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-19175

KE70,TE7#..CP,LB,SED

1
69052-19315

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69052-19195

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUR

*FRG

1
69052-19176

KE70,TE7#..CP,LB,SED

1
69052-19196

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69058 - CYLINDER & KEY SET, FUEL FILLER LID
69058-19065

AE71,CE70,KE70,TE7#..CP,LB,SED

1
69058-19085

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69058-19085

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69061 - CYLINDER & KEY SET, LUGGAGE LOCK
69055-19305

KE70..LB..4F..EUG;TE71..LB..LHD..EUG

*FRG

1
69055-19195

KE70,TE7#..(CP,LB)..EUR

1
69055-12130

KE70,TE7#..(CP,LB)..LHD..(EUG,SDN)

1
69055-19305

KE70,TE71..LB..LHD..(3FC,5F)..EUG

*FRG

1
69064 - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-12030

KE70,TE7#..CP,LB,SED

1
69057-12040

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

*FRG

1
69057-12040

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

*FRG

1
69057-19015

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69388 - SNAP, ROD(FOR DOOR LOCK)
69377-30020

KE70,TE7#

2
69759-24080

KE70,TE7#

RH

1
69759-24090

KE70,TE7#

LH

1
69503 - CYLINDER SET, LOCK
69005-12200

KE70,TE7#..(CP,LB)..EUR

1
69005-12220

KE70,TE71..LB..LHD..(3FC,5F)..EUG

*FRG

1
69005-12280

TE71..LHD..EUG;CE70,KE70,TE72..LHD..(DX,GL,STD)..EUR

1
69005-12220

KE70..LB..4F..EUG;TE71..LB..LHD..EUG

*FRG

1
69503A - KEY, BLANK
90999-00066

AE71,CE70,KE70,TE7#..CP,LB,SED

MASTER KEY,MASTER KEY

1
90999-00068

KE70,TE7#..CP,LB,SED

SUB KEY,SUB KEY

1
90999-00074

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

MASTER KEY,*FRG

1
90999-00074

KE70..SED..STD..EUG;KE70,TE71..(LB,SED)..LHD..(2FC,3FC,5F)..EUG

MASTER KEY,*FRG

1
90999-00075

KE70..LB..4F..EUG;TE71..LB..LHD..EUG;KE70..SED..LHD..(2FC,4F)..EUG

SUB KEY,*FRG

1
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69681 - CLAMP, DOOR LOCK CYLINDER & SLEEVE
69681-20040

AE71,CE70,KE70,TE7#

2
69682 - RETAINER, LOCK CYLINDER
69561-12100

KE70,TE7#..LB

1
69683 - CLAMP, FUEL LOCK CYLINDER
69581-14010

KE70,TE7#..CP,LB,SED

1
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
69685 - PAD, LOCK CYLINDER
69513-14010

AE71,CE70,KE70,TE7#..CP,LB,SED

W/FUEL LID

1
69685-12010

KE70,TE7#..CP,LB,SED

W/DOOR,LUGGAGE

3
Common parts
82821-12170
