NRE180L-DEFDKW (2016)

Toyota Corolla

Production Jun 2016 - Aug 2018
Engine 1NRFE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

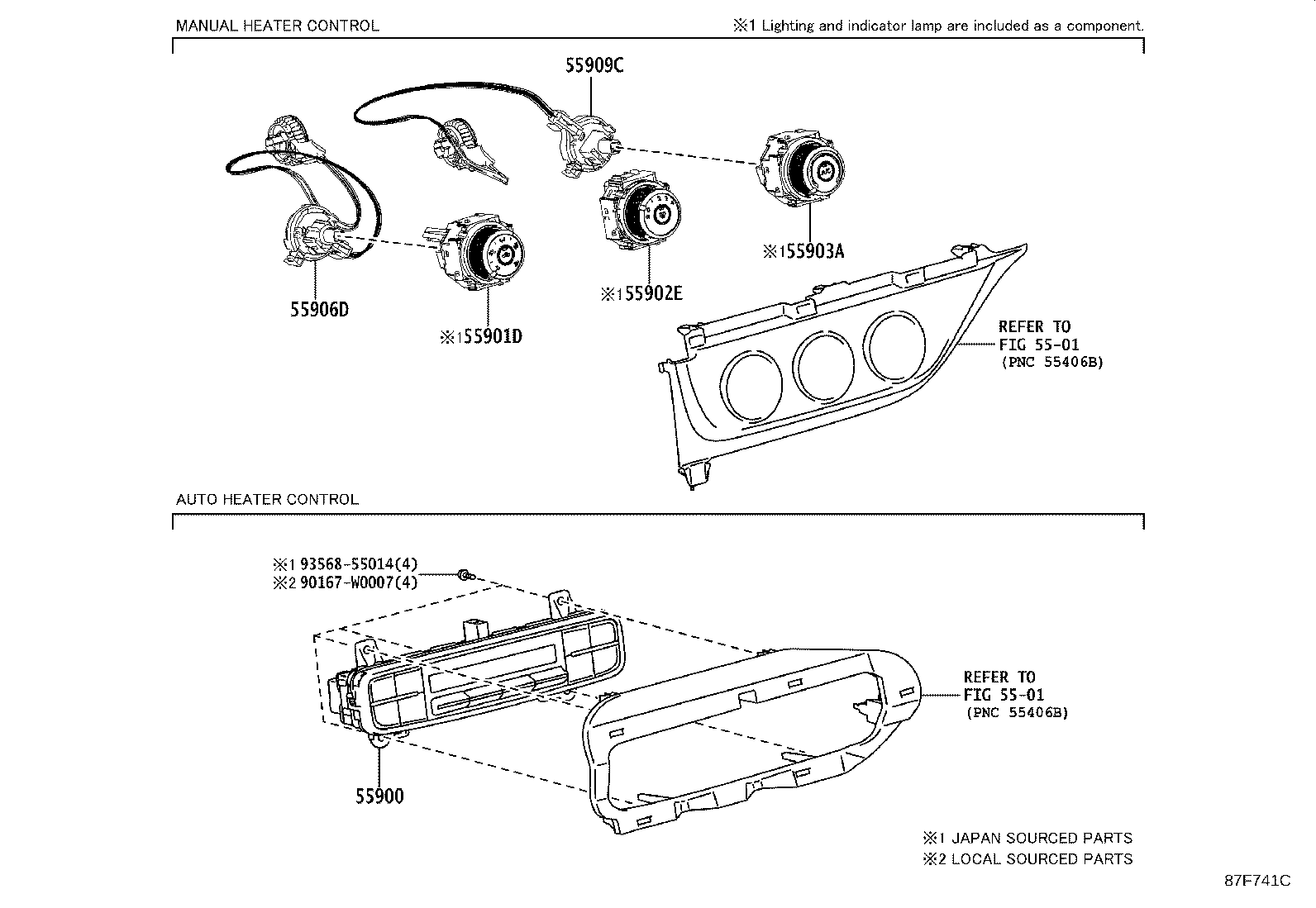

ILLUST NO. 1 OF 3(1606- )LHD

Click highlighted areas on diagram

HEATER CONTROL PANEL

diagram 5501 5501 55900 55901D 55902E 55903A 55906D 55909C 90167W0007 9356855014
Part # Description Qty Price
55900 - CONTROL ASSY, AIR CONDITIONER
55900-02700C0

NDE180,NRE180,ZRE18#..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL),BLACK,TRIM0#,2#

1
55900-02710C0

NDE180,NRE180,ZRE18#..N

OUTSIDE REAR VIEW MIRROR-ELECTRIC REMOTE CONTROL&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL),BLACK,TRIM0#,2#

1
55900-02890

NRE180..N

AIR CONDITIONER-AUTO AIR CONDITIONER(DUAL MODE CONTROL)

1
55900-02B60

NRE180..N

OUTSIDE REAR VIEW MIRROR-ELECTRIC REMOTE CONTROL&AIR CONDITIONER-AUTO AIR CONDITIONER(DUAL MODE CONTROL)

1
55901D - CONTROL SUB-ASSY, HEATER, NO.1
55901-42040

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55901-42040

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55901-42040

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55901-42040

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER

1
55901-42040

NDE180,NRE180,ZRE18#

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55901-42040

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902E - CONTROL SUB-ASSY, HEATER, NO.2
55902-12180

NDE180,NRE180,ZRE18#

1
55902-12180

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55902-12180

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902-12180

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55902-12180

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER

1
55902-42160

NDE180,NRE180,ZRE18#

SUB COLD AREA SPEC

1
55902-12340

NRE180..LHD..D..EUR

LIGHT GRADE&COLD AREA SPEC

1
55902-42160

NDE180,NRE180,ZRE18#..LHD..D

COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55902-42160

NDE180..6F..N;NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55902-42160

NDE180..LHD..6F;NRE180,ZRE18#..LHD

COLD AREA SPEC

1
55902-42160

NDE180,NRE180,ZRE18#..N

SUB COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902-12180

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55902-42160

NDE180,NRE180,ZRE18#..D

SUB COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903A - CONTROL SUB-ASSY, HEATER, NO.3
55903-12260

NRE180,ZRE18#..LHD..D

LIGHT GRADE&COLD AREA SPEC

1
55903-12260

NDE180,NRE180..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55903-12260

NRE180..LHD..D

SUB COLD AREA SPEC

1
55903-12260

NDE180,NRE180..D;ZRE181..CVT..D..HTWVM

LIGHT GRADE&SUB COLD AREA SPEC

1
55903-12260

NDE180,NRE180..N

SUB COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55903-12260

NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55903-12260

NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-WITHOUT

1
55903-12260

NRE180,ZRE18#..LHD..D

COLD AREA SPEC

1
55903-12270

NRE180,ZRE18#..LHD..D

1
55903-42090

NRE180,ZRE18#..N

1
55903-12270

NRE180,ZRE18#..N

AIR CONDITIONER-WITHOUT

1
55903-42090

NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55903-42090

NRE180,ZRE18#..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55903-42090

NRE180,ZRE18#..LHD..D

AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55903-42090

NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55903-42100

NRE180,ZRE18#..LHD..D

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55903-42090

NRE180,ZRE18#..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55903-42090

NRE180,ZRE18#..N

AIR CONDITIONER-AUTO AIR CONDITIONER

1
55903-42100

NDE180,NRE180..N

LIGHT GRADE&SUB COLD AREA SPEC

1
55903-42100

NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC

1
55903-42100

NRE180,ZRE18#..N

COLD AREA SPEC

1
55903-42100

NDE180,NRE180..D;ZRE181..CVT..D..HTWVM

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903-42100

NDE180,NRE180..D;ZRE181..CVT..D..HTWVM

SUB COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903-42100

NRE180,ZRE18#..LHD..D

COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER

1
55903-42100

NRE180..N

SUB COLD AREA SPEC

1
55906D - CABLE SUB-ASSY, HEATER CONTROL, NO.2
55906-0K010

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55906-0K010

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55906-0K010

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55906-0K010

NDE180,NRE180,ZRE18#

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER

1
55906-0K010

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55906-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909C - CABLE SUB-ASSY, AIRMIX DAMPER CONTROL
55909-0K010

NDE180,NRE180,ZRE18#

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55909-0K010

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

LIGHT GRADE&SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909-0K010

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

SUB COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909-0K010

NDE180,NRE180,ZRE18#..N

LIGHT GRADE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER

1
55909-0K010

ZRE181..6F..N;ZRE181..CVT..HTWVM;NDE180,NRE180..RHD;ZRE181..CVT..N..HTWC;NDE180,NRE180,ZRE182..N

AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
55909-0K010

NDE180,NRE180,ZRE18#..N

COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER (DUAL MODE CONTROL)

1
Common parts
90167-W0007
93568-55014
Linked diagrams
5501
