BB50R-ZEFRZQ (2002)

Toyota Coaster

Production Nov 2002 - Aug 2006
Engine 15BFTE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9301-0408)14B,15B#,3B,1HZ

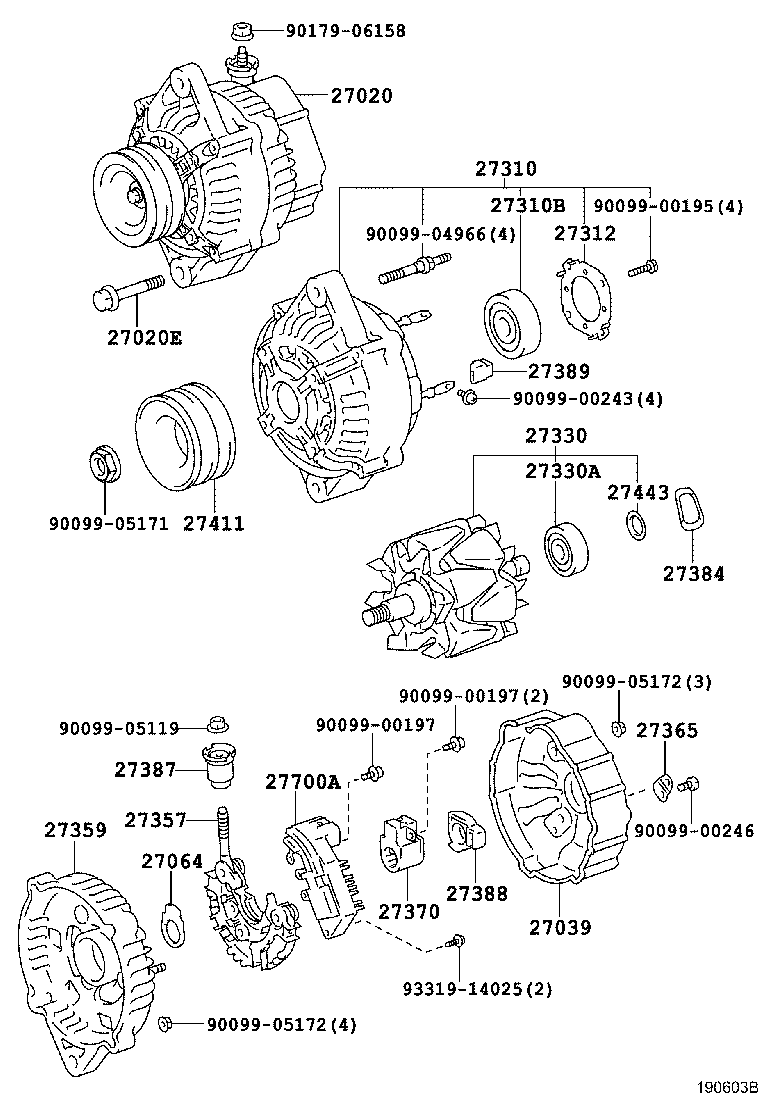

Click highlighted areas on diagram

24V 60A

diagram 27020 27020E 27039 27064 27310 27310B 27312 27330 27330A 27357 27359 27365 27370 27384 27387 27388 27389 27411 27443 27700A 9009900195 9009900197 9009900197 9009900243 9009900246 9009904966 9009905119 9009905171 9009905172 9009905172 9017906158 9331914025
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-58150

14B,15BFT,3B..BB4#,5#..ARL,GCC,GEN,SCO

24V 60A

1
27060-58150

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27020E - BOLT(FOR ALTERNATOR)
90105-10240

14B,15BFT,3B..BB4#,5#..ARL,GCC,GEN,SCO

1
90148-10001

15BFTE..BB50..RHD..CBU;15BFTE,1BZFPE..BB59,BZB50..EX

1
27039 - COVER, ALTERNATOR REAR END
27039-50090

14B..BB42..WC;1HZ..HZB50..HRF..WC;1HZ..HZB50..WOC..ARL;1HZ..HZB50..LHD..SRF..WC;15BFT,3B..BB40,5#..ARL,GEN

1
27064 - SEAL, ALTERNATOR PLATE
27064-42010

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10192

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

1
90099-10192

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27312 - PLATE, RETAINER
27312-42010

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

24V 60A

1
27330 - ROTOR ASSY, ALTERNATOR
27330-58050

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27357 - HOLDER, ALTERNATOR, W/RECTIFIER
27357-17080

14B..BB42..WC;1HZ..HZB50..HRF..WC;1HZ..HZB50..WOC..ARL;1HZ..HZB50..LHD..SRF..WC;15BFT,3B..BB40,5#..ARL,GEN

1
27357-17080

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-58050

14B..BB42..WC;1HZ..HZB50..HRF..WC;1HZ..HZB50..WOC..ARL;1HZ..HZB50..LHD..SRF..WC;15BFT,3B..BB40,5#..ARL,GEN

1
27365 - PLATE, TERMINAL
27365-55080

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-75060

3RZF..RZB50..GCC;1HZ..HZB50..HRF..WC;1HZ..HZB50..WOC..ARL;1HZ..HZB50..LHD..SRF..WC;14B,3RZF..BB42,RZB40..WC;15BFT,3B,3RZF..BB40,5#,RZB50..HRF..(ARL,GEN)

1
27370-75060

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27384 - WASHER
27384-50030

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

1
27387 - INSULATOR, TERMINAL
27387-42020

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

24V 60A

1
27388 - COVER, ALTERNATOR BRUSH
27388-42010

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

1
27389 - INSULATOR, TERMINAL
27389-42010

3RZF..RZB40..WC;3RZF..RZB50..GCC;3RZF..RZB50..HRF..GEN;14B,15BFT,3B,1HZ..BB4#,5#,HZB50..ARL,GCC,GEN,SCO

4
27411 - PULLEY, ALTERNATOR
27411-58080

14B,15BFT,3B..BB4#,5#..ARL,GCC,GEN,SCO

24V 60A

1
27411-58080

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
27443 - COVER, ALTERNATOR BEARING
27443-63020

14B,15BFT,3B,1HZ,3RZF..BB4#,5#,HZB50,RZB40,50..ARL,GCC,GEN,SCO

1
27700A - REGULATOR ASSY, GENERATOR
27700-58060

15BFTE..BB50,59..RHD..(ARL,GEN)

24V 60A

1
Common parts
90099-00195
90099-00197
90099-00243
90099-00246
90099-04966
90099-05119
90099-05171
90099-05172
90179-06158
93319-14025
