AT200L-BLMSKK (1993)

Toyota Celica

Production Sep 1993 - Jun 1996
Engine 7AFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9309-9712)7AFE

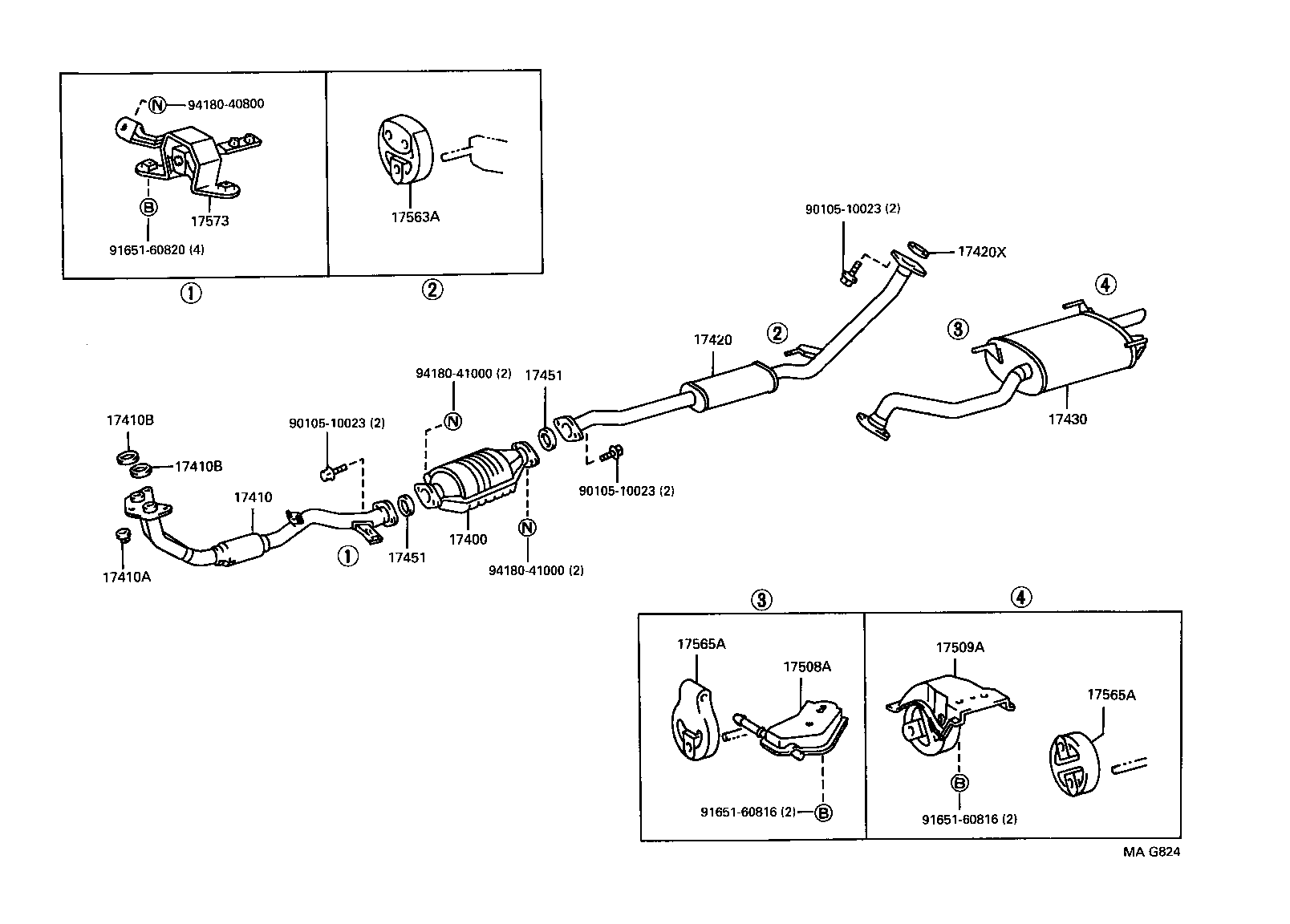

Click highlighted areas on diagram

diagram 17400 17410 17410A 17410B 17420 17420X 17430 17451 17451 17508A 17509A 17563A 17565A 17565A 17573 9010510023 9010510023 9010510023 9165160816 9165160816 9165160820 9418040800 9418041000 9418041000
Part # Description Qty Price
17400 - CONVERTER ASSY, W/CATALYST
18450-16580

7AFE..AT200

1
18450-16580

7AFE..AT200;5SFE..ST204..CND

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-1A140

7AFE..AT200

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10070

7AFE,5SFE..AT200,ST204

3
17410B - GASKET, EXHAUST PIPE
90917-06065

7AFE..AT200

1
17420 - PIPE ASSY, EXHAUST, CENTER
17420-74760

7AFE..AT200

1
17420X - GASKET, EXHAUST PIPE, CENTER
90917-06039

7AFE,5SFE..AT200,ST204

1
17430 - PIPE ASSY, EXHAUST, TAIL
17430-1A400

7AFE..AT200..LB

1
17451 - GASKET, EXHAUST PIPE
90917-06044

7AFE..AT200

FRONT

1
90917-06045

7AFE..AT200

REAR

1
90917-06045

7AFE,5SFE..AT200,ST204

REAR

1
90917-06044

7AFE,5SFE..AT200,ST204

FRONT

1
17451 - GASKET, EXHAUST PIPE
90917-06044

7AFE..AT200

FRONT

1
90917-06045

7AFE..AT200

REAR

1
90917-06045

7AFE,5SFE..AT200,ST204

REAR

1
90917-06044

7AFE,5SFE..AT200,ST204

FRONT

1
17508A - BRACKET SUB-ASSY, EXHAUST PIPE NO.3 SUPPORT
17508-74080

7AFE,5SFE..AT200,ST204

1
17509A - BRACKET SUB-ASSY, EXHAUST PIPE NO.4 SUPPORT
17509-74140

7AFE,5SFE..AT200,ST204

1
17563A - SUPPORT, EXHAUST PIPE, NO.3
17565-64180

7AFE,5SFE..AT200,ST204

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-16230

7AFE,5SFE..AT200,ST204

FRONT

1
17565-74290

7AFE,5SFE..AT200,ST204

REAR

1
17565A - SUPPORT, EXHAUST PIPE, NO.4
17565-16230

7AFE,5SFE..AT200,ST204

FRONT

1
17565-74290

7AFE,5SFE..AT200,ST204

REAR

1
17573 - BRACKET, EXHAUST PIPE NO.1 SUPPORT, LOWER
17573-74150

7AFE,5SFE..AT200,ST204

1
Common parts
90105-10023
91651-60816
91651-60820
94180-40800
94180-41000

(9311- )7AFE

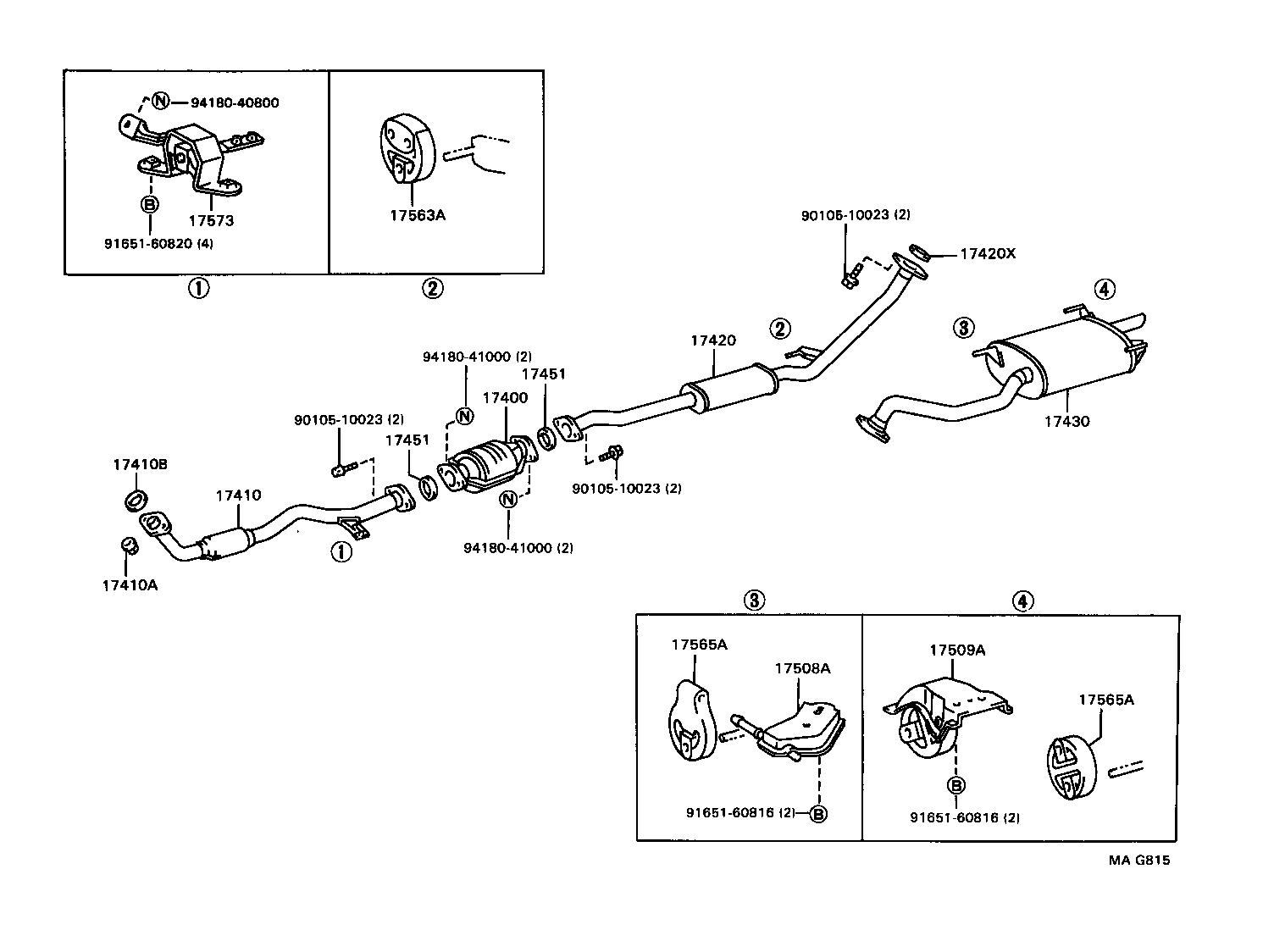

Click highlighted areas on diagram

diagram 17400 17410 17410A 17410B 17410B 17420 17420X 17430 17451 17451 17508A 17509A 17563A 17565A 17565A 17573 9010510023 9010510023 9010510023 9165160816 9165160816 9165160820 9418040800 9418041000 9418041000
Part # Description Qty Price
Common parts
90105-10023
91651-60816
91651-60820
94180-40800
94180-41000
