AT190R-BLMDKW (1993)

Toyota Carina E (Ukp)

Production Dec 1993 - Oct 1997
Engine 4AFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9601- )UKP

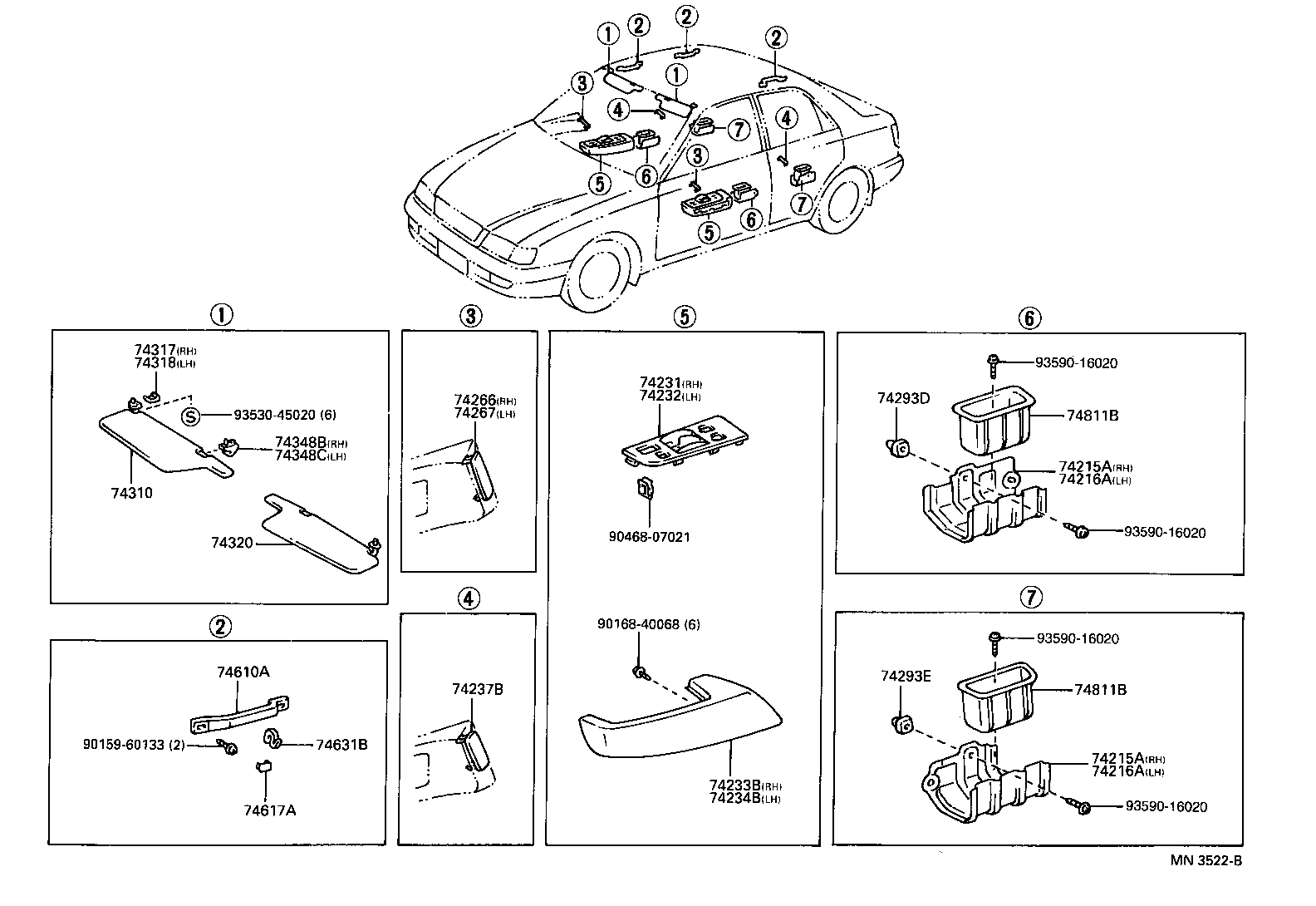

Click highlighted areas on diagram

diagram 74215A 74215A 74216A 74216A 74231 74232 74233B 74234B 74237B 74266 74267 74293D 74293E 74310 74317 74318 74320 74348B 74348C 74610A 74617A 74631B 74811B 74811B 9015960133 9016840068 9046807021 9353045020 9359016020 9359016020 9359016020 9359016020
Part # Description Qty Price
74215A - BASE, DOOR ARMREST RH
74215-20030

AT19#,CT190,ST191..UKP

FRONT

1
74215-20040

AT19#,CT190,ST191..UKP

REAR

1
74215A - BASE, DOOR ARMREST RH
74215-20030

AT19#,CT190,ST191..UKP

FRONT

1
74215-20040

AT19#,CT190,ST191..UKP

REAR

1
74216A - BASE, DOOR ARMREST, LH
74216-20030

AT19#,CT190,ST191..UKP

FRONT

1
74216-20040

AT19#,CT190,ST191..UKP

REAR

1
74216A - BASE, DOOR ARMREST, LH
74216-20030

AT19#,CT190,ST191..UKP

FRONT

1
74216-20040

AT19#,CT190,ST191..UKP

REAR

1
74231 - PANEL, FRONT ARMREST BASE, UPPER RH
74231-20270C0

AT190,ST191..UKP..RHD

BLACK,TRIM2#,8#

1
74231-05010C0

AT19#,ST191..UKP..RHD

BLACK,TRIM1#,8#

1
74231-05020C0

AT19#,CT190..UKP..RHD..XL

W(FR-POWER WINDOW RR-MANUAL WINDOW),BLACK,TRIM1#,8#

1
74231-05010C0

AT19#,CT190,ST191..UKP..RHD

W(FR-POWER WINDOW RR-POWER WINDOW),BLACK,TRIM1#,8#

1
74231-05010C0

AT190,ST191..UKP..RHD

BLACK,TRIM1#,8#

1
74233B - PANEL, FRONT DOOR ARMREST BASE, LOWER RH
74233-20130J0

AT190,ST191..UKP..RHD

W(POWER WINDOW),DK.BLUE,TRIM8#

1
74233-20120C0

AT190,ST191..UKP

BLACK,TRIM2#

1
74233-05010B0

AT19#,ST191..UKP..GL;AT190,CT190..UKP..(LB,SED)..XL

SHADOW GRAY,TRIM1#

1
74233-05020B0

AT19#,CT190,ST191..UKP..RHD

W(POWER WINDOW),SHADOW GRAY,TRIM1#

1
74233-20120J0

AT190,ST191..UKP

DK.BLUE,TRIM8#

1
74233-05020B0

AT190,CT190,ST191..UKP..RHD

W(POWER WINDOW),SHADOW GRAY,TRIM1#

1
74233-20130C0

AT190,ST191..UKP..RHD

W(POWER WINDOW),BLACK,TRIM2#

1
74233-05030B0

AT19#,CT190..UKP..RHD..XL

W(POWER WINDOW),SHADOW GRAY,TRIM1#

1
74233-05020J0

AT190,CT190,ST191..UKP..RHD

W(POWER WINDOW),DARK BLUE,TRIM8#

1
74233-05030J0

AT19#,CT190..UKP..RHD..XL

W(POWER WINDOW),DK.BLUE,TRIM8#

1
74233-05030B0

AT19#,CT190,ST191..UKP..RHD

SHADOW GRAY,TRIM1#

1
74233-05030J0

AT19#,CT190,ST191..UKP..RHD

DK.BLUE,TRIM8#

1
74233-05030J0

AT19#,CT190,ST191..UKP..RHD

DK.BLUE,TRIM8#

1
74233-05030B0

AT19#,CT190,ST191..UKP..RHD

SHADOW GRAY,TRIM1#

1
74234B - PANEL, FRONT DOOR ARMREST BASE, LOWER LH
74234-05010B0

ST191..UKP;AT190..UKP..RHD;AT190..UKP..LHD..XL

SHADOW GRAY,TRIM1#

1
74234-20130C0

AT190,ST191..UKP

BLACK,TRIM2#

1
74234-05010J0

ST191..UKP;AT190..UKP..RHD;AT190..UKP..LHD..XL

DK. BLUE,TRIM8#

1
74234-05010B0

AT191..UKP..WG;AT191..UKP..RHD;AT190,CT190,ST191..UKP

SHADOW GRAY,TRIM1#

1
74234-20130J0

AT190,ST191..UKP

DK.BLUE,TRIM8#

1
74234-05010J0

AT191..UKP..WG;AT191..UKP..RHD;AT190,CT190,ST191..UKP

DK. BLUE,TRIM8#

1
74237B - CAP, DOOR ARMREST BASE
74237-05010J0

ST191..UKP;AT190..UKP..RHD;AT190..UKP..LHD..XL

DK. BLUE,TRIM8#

2
74237-20040C0

AT190,ST191..UKP

BLACK,TRIM2#

2
74237-05010B0

ST191..UKP;AT190..UKP..RHD;AT190..UKP..LHD..XL

SHADOW GRAY,TRIM1#

2
74237-05010B0

AT191..UKP..WG;AT191..UKP..RHD;AT190,CT190,ST191..UKP

SHADOW GRAY,TRIM1#

2
74237-05010J0

AT191..UKP..WG;AT191..UKP..RHD;AT190,CT190,ST191..UKP

DK. BLUE,TRIM8#

2
74237-05010C0

AT19#,CT190,ST191..UKP

BLACK,TRIM1#,8#

2
74237-20040J0

AT190,ST191..UKP

DK.BLUE,TRIM8#

2
74266 - CAP, DOOR ARMREST, RH
74266-20070C0

AT190..UKP..LHD..XL;AT190,ST191..UKP..RHD

BLACK,TRIM2#

1
74266-05010B0

CT190..UKP;AT190..UKP..LHD..XL;AT19#,ST191..UKP..RHD

SHADOW GRAY,TRIM1#

1
74266-05010J0

CT190..UKP;AT190..UKP..LHD..XL;AT19#,ST191..UKP..RHD

DK. BLUE,TRIM8#

1
74266-05010J0

AT19#,CT190..UKP..XL

DK. BLUE,TRIM8#

1
74266-20070J0

AT190..UKP..LHD..XL;AT190,ST191..UKP..RHD

DK.BLUE,TRIM8#

1
74266-05010J0

AT190..UKP..XL;ST191..UKP..LHD

DK. BLUE,TRIM8#

1
74266-05010B0

AT19#,CT190..UKP..XL

SHADOW GRAY,TRIM1#

1
74266-05010B0

AT190..UKP..XL;ST191..UKP..LHD

SHADOW GRAY,TRIM1#

1
74267 - CAP, DOOR ARMREST, LH
74266-05010B0

AT19#,CT190..UKP..XL

SHADOW GRAY,TRIM1#

1
74266-20070C0

AT190..UKP..XL;AT190,ST191..UKP..LHD..GL

BLACK,TRIM2#

1
74266-20070J0

AT190..UKP..XL;AT190,ST191..UKP..LHD..GL

DK.BLUE,TRIM8#

1
74266-05010J0

AT190..UKP..XL;AT190,ST191..UKP..LHD..GL

DK. BLUE,TRIM8#

1
74266-05010B0

AT190..UKP..LHD..XL;AT190,ST191..UKP..RHD

SHADOW GRAY,TRIM1#

1
74266-05010J0

AT190,CT190..UKP..XL

DK. BLUE,TRIM8#

1
74266-05010B0

CT190..UKP;AT19#..UKP..WG;ST191..UKP..LHD;AT190..UKP..(LB,SED)..XL;AT190..UKP..LHD..(LB,SED)..GL

SHADOW GRAY,TRIM1#

1
74266-05010B0

AT190,CT190..UKP..XL

SHADOW GRAY,TRIM1#

1
74266-05010J0

CT190..UKP;AT19#..UKP..WG;ST191..UKP..LHD;AT190..UKP..(LB,SED)..XL;AT190..UKP..LHD..(LB,SED)..GL

DK. BLUE,TRIM8#

1
74266-05010B0

AT190..UKP..XL;AT190,ST191..UKP..LHD..GL

SHADOW GRAY,TRIM1#

1
74266-05010J0

AT190..UKP..LHD..XL;AT190,ST191..UKP..RHD

DK. BLUE,TRIM8#

1
74266-05010J0

AT19#,CT190..UKP..XL

DK. BLUE,TRIM8#

1
74293D - PLATE, FRONT DOOR ARMREST, NO.1
74293-32010

AT19#,CT190,ST191..UKP

4
74293E - PLATE, REAR DOOR ARMREST, NO.1
74293-32010

AT19#,CT190,ST191..UKP

4
74293-32010

AT19#,CT190,ST191..UKP

6
74310 - VISOR ASSY, RH
74310-05010B0

AT190,ST191..UKP..RHD

GRAY,TRIM2#,8#

1
74310-05030B0

AT190,ST191..UKP..RHD

W(MOON ROOF),GRAY,TRIM2#,8#

1
74310-05050B0

AT190,ST191..UKP..RHD

W(*80),GRAY,TRIM2#,8#

1
74310-05010B0

AT19#,CT190,ST191..UKP..RHD

GRAY,TRIM1#,8#

1
74310-05140B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF & *80),MEDIUM GRAY,MEDIUM GRAY,TRIM1#,8#

1
74310-05060B0

AT190,ST191..UKP..RHD

W(MOON ROOF & *80),GRAY,TRIM2#,8#

1
74310-05070B0

AT19#,CT190,ST191..UKP..RHD

MEDIUM GRAY,TRIM1#,8#

1
74310-05010B0

AT19#,CT190,ST191..UKP..RHD

W/O(*80),GRAY,GRAY,TRIM1#,8#

1
74310-05050B0

AT19#,CT190,ST191..UKP..RHD

W(*80),GRAY,TRIM1#,8#

1
74310-05080B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF),MEDIUM GRAY,TRIM1#,8#

1
74310-05030B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF) & W/O(*80),GRAY,GRAY,TRIM1#,8#

1
74310-05030B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF),GRAY,TRIM1#,8#

1
74310-05130B0

AT19#,CT190,ST191..UKP..RHD

W(*80),MEDIUM GRAY,MEDIUM GRAY,TRIM1#,8#

1
74310-05060B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF & *80),GRAY,TRIM1#,8#

1
74317 - COVER, VISOR BRACKET, RH
74317-05010B0

AT190,ST191..UKP

GRAY,TRIM2#,8#

1
74317-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

1
74318 - COVER, VISOR BRACKET, LH
74317-05010B0

AT190,ST191..UKP

GRAY,TRIM2#,8#

1
74317-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

1
74320 - VISOR ASSY, LH
74320-05010B0

AT190,ST191..UKP..RHD

GRAY,TRIM2#,8#

1
74320-05030B0

AT190,ST191..UKP..RHD

W(MOON ROOF),GRAY,TRIM2#,8#

1
74320-05010B0

AT19#,CT190,ST191..UKP..RHD

GRAY,TRIM1#,8#

1
74320-05030B0

AT19#,CT190,ST191..UKP..RHD

W(MOON ROOF),GRAY,TRIM1#,8#

1
74348B - HOLDER, VISOR, RH
74348-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

1
74348-20030B0

AT190,ST191..UKP

GRAY,TRIM2#,8#

1
74348C - HOLDER, VISOR, LH
74348-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

1
74348-20030B0

AT190,ST191..UKP

GRAY,TRIM2#,8#

1
74610A - GRIP SUB-ASSY, ASSIST
74610-32020B1

AT190,ST191..UKP

GRAY,TRIM2#,8#

3
74610-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

3
74617A - PLUG, ASSIST GRIP
74617-16010B4

AT190,ST191..UKP

GRAY,TRIM2#,8#

6
74617-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

6
74631B - HOOK, COAT
74631-32020B1

AT190,ST191..UKP

GRAY,TRIM2#,8#

2
74631-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

2
74631-05010B0

AT19#,CT190,ST191..UKP

GRAY,TRIM1#,8#

1
74811B - HANDLE, DOOR PULL
74811-05010J0

AT19#,CT190,ST191..UKP

DK.BLUE,TRIM8#

4
74811-05010B0

AT19#,CT190,ST191..UKP

SHADOW GRAY,TRIM1#

4
74811B - HANDLE, DOOR PULL
74811-05010J0

AT19#,CT190,ST191..UKP

DK.BLUE,TRIM8#

4
74811-05010B0

AT19#,CT190,ST191..UKP

SHADOW GRAY,TRIM1#

4
Common parts
90159-60133
90168-40068
90468-07021
93530-45020
93590-16020
