VCV10L-AEPGKW (1991)

Toyota Camry (Sed)

Production Jun 1991 - Aug 1996
Engine 3VZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

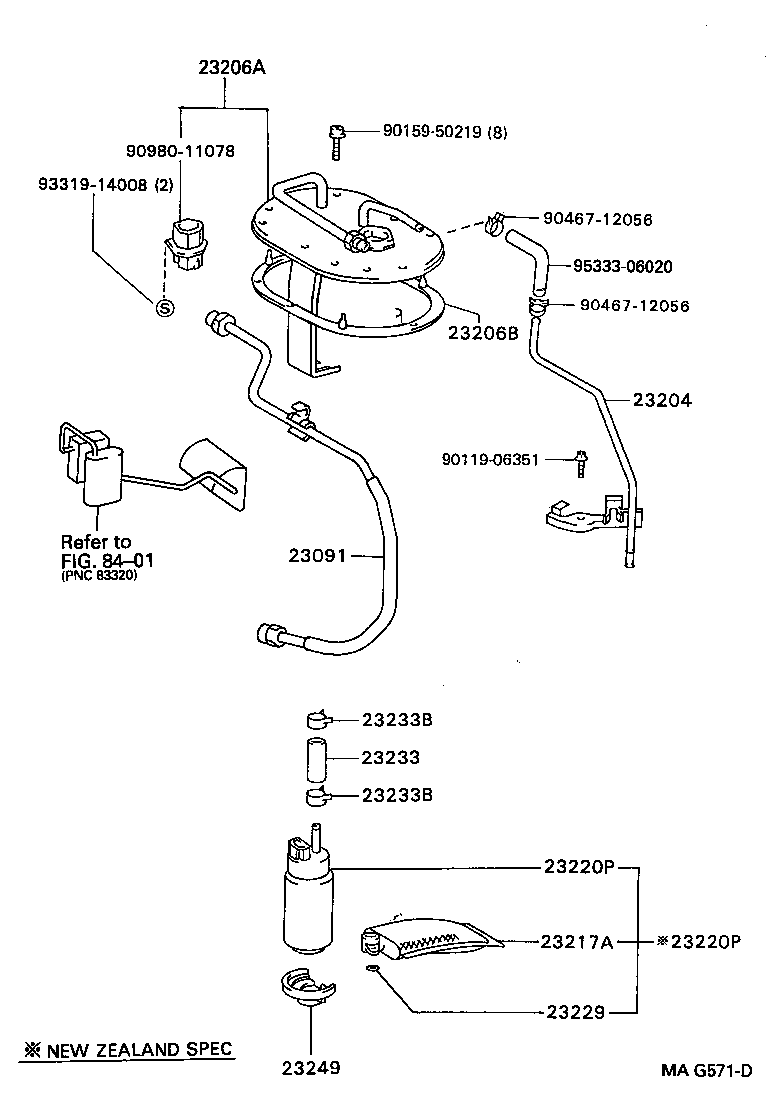

ILLUST NO. 2 OF 2(9106- )3VZFE..JPP

Click highlighted areas on diagram

diagram 23091 23204 23206A 23206B 23217A 23220P 23220P 23229 23233 23233B 23233B 23249 8401 9011906351 9015950219 9046712056 9046712056 9098011078 9331914008 9533306020
Part # Description Qty Price
23091 - TUBE SUB-ASSY, FUEL PUMP
23091-62010

3VZFE..VCV10..JPP

 1
23204 - TUBE SUB-ASSY, FUEL PUMP RETURN
23204-62010

3VZFE..VCV10..JPP

 1
23206A - BRACKET, FUEL PUMP
23206-62020

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 2
23206-62020

3VZFE..VCV10..JPP

 1
23206B - GASKET, FUEL PUMP BRACKET
77169-60010

3VZFE..VCV10..JPP

 1
23217A - FILTER, FUEL PUMP
23217-62020

3VZFE..VCV10..JPP

 1
23217-62020

3VZFE..VCV10..JPP

 1
23220P - PUMP ASSY, FUEL
23221-62010

3VZFE..VCV10..JPP

 1
23221-46060

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23220P - PUMP ASSY, FUEL
23221-62010

3VZFE..VCV10..JPP

 1
23221-46060

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23229 - CLIP(FOR FUEL PUMP FILTER)
23229-16010

3VZFE..VCV10..JPP

 1
23229-16010

3VZFE..VCV10..JPP

 1
23233 - HOSE, FUEL PUMP
23239-63010

3VZFE..VCV10..JPP..ATM

CHILE SPEC

 1
23239-11010

3VZFE..VCV10..JPP

 1
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13054

3VZFE..VCV10..JPP

 2
90467-12067

3VZFE..VCV10..JPP

 2
23233B - CLIP(FOR FUEL PUMP HOSE)
90467-13054

3VZFE..VCV10..JPP

 2
90467-12067

3VZFE..VCV10..JPP

 2
23249 - RUBBER, CUSHION(FOR FUEL PUMP)
23249-74610

3VZFE..VCV10..JPP

 1
Common parts
90119-06351
90159-50219
90467-12056
90980-11078
93319-14008
95333-06020
Linked diagrams
8401

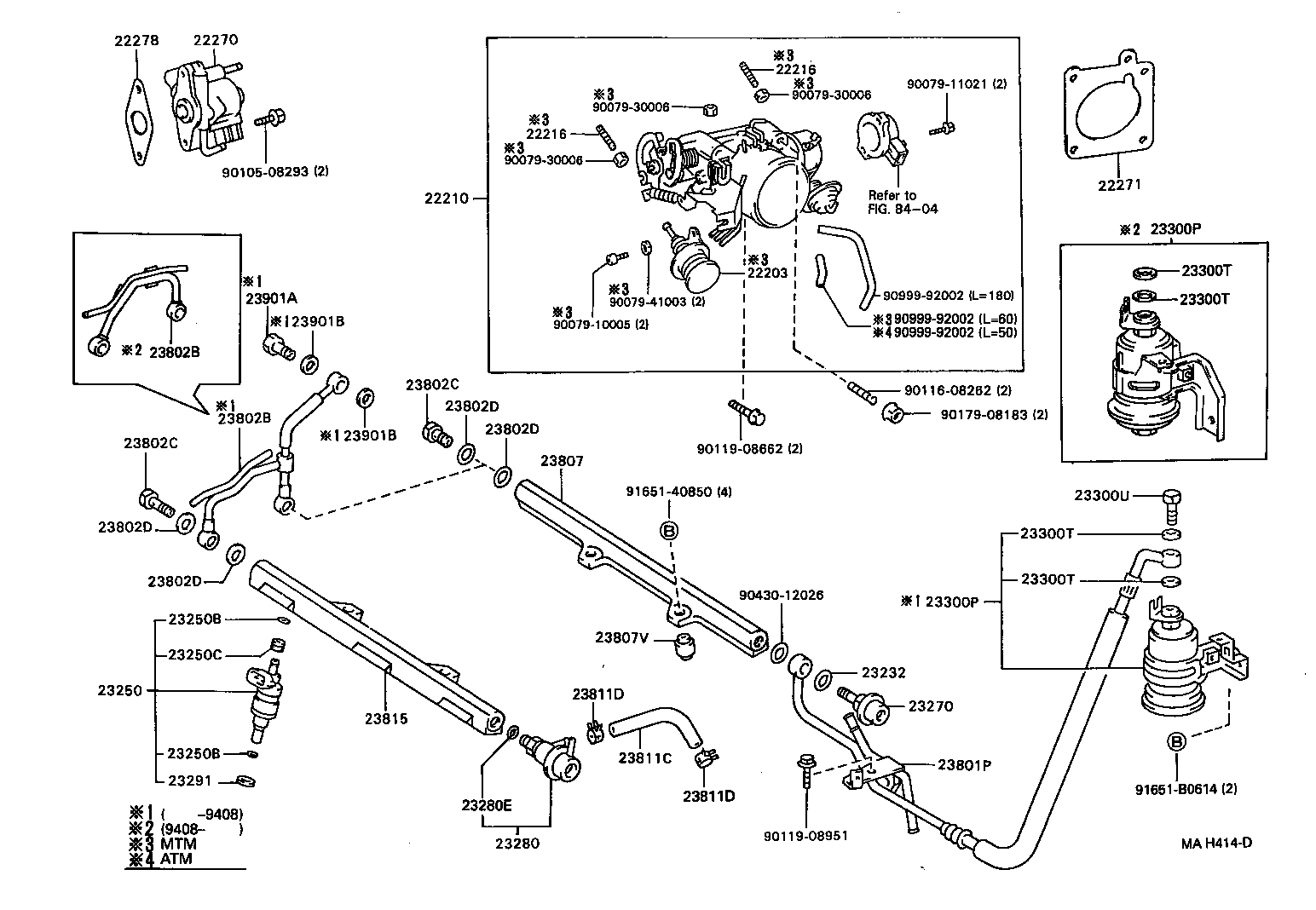

ILLUST NO. 1 OF 2(9106- )3VZFE..JPP

Click highlighted areas on diagram

diagram 22203 22210 22216 22216 22270 22271 22278 23232 23250 23250B 23250B 23250C 23270 23280 23280E 23291 23300P 23300P 23300T 23300T 23300T 23300T 23300U 23801P 23802B 23802B 23802C 23802C 23802D 23802D 23802D 23802D 23807 23807V 23811C 23811D 23811D 23815 23901A 23901B 23901B 8404 9007910005 9007911021 9007930006 9007930006 9007930006 9007941003 9010508293 9011608262 9011908662 9011908951 9017908183 9043012026 9099992002 9099992002 9099992002 9165140850 91651B0614
Part # Description Qty Price
22210 - BODY ASSY, THROTTLE
22210-62090

3VZFE..VCV10..JPP..ATM

 1
22270 - VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
22270-62020

3VZFE..VCV10..JPP

 1
22271 - GASKET, THROTTLE BODY
22271-62030

3VZFE..VCV10..JPP

 1
22278 - GASKET, IDLE SPEED CONTROL VALVE
22278-62030

3VZFE..VCV10..JPP

 1
23232 - GASKET(FOR FUEL PUMP HOSE)
23232-41081

3VZFE..VCV10..JPP

 1
23232-41081

3VZFE..VCV10..JPP

 1
23250 - INJECTOR ASSY, FUEL
23209-62030

3VZFE..VCV10..JPP

 6
23250B - RING, O(FOR FUEL INJECTOR)
90301-07001

3VZFE..VCV10..JPP

 12
23250B - RING, O(FOR FUEL INJECTOR)
90301-07001

3VZFE..VCV10..JPP

 12
23250C - GROMMET(FOR FUEL INJECTOR)
90480-13005

3VZFE..VCV10..JPP

 6
23270 - DAMPER ASSY, FUEL PRESSURE PULSATION
23270-62010

3VZFE..VCV10..JPP

 1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-62020

3VZFE..VCV10..JPP

 1
23280E - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-09002

3VZFE..VCV10..JPP

 1
23291 - INSULATOR, INJECTOR VIBRATION
23291-62010

3VZFE..VCV10..JPP

 6
23300P - FILTER, FUEL(FOR EFI)
23300-79365

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300-79475

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300-29045

3VZFE..VCV10..JPP

 1
23300-79305

3VZFE..VCV10..JPP

 1
23300-79365

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300P - FILTER, FUEL(FOR EFI)
23300-79365

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300-79475

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300-29045

3VZFE..VCV10..JPP

 1
23300-79305

3VZFE..VCV10..JPP

 1
23300-79365

3VZFE..VCV10..JPP..ATM

LATIN AMERICA SPEC

 1
23300T - GASKET(FOR FUEL FILTER)
90430-12026

3VZFE..VCV10..JPP

 2
90430-12005

3VZFE..VCV10..JPP

 2
23300T - GASKET(FOR FUEL FILTER)
90430-12026

3VZFE..VCV10..JPP

 2
90430-12005

3VZFE..VCV10..JPP

 2
23300T - GASKET(FOR FUEL FILTER)
90430-12026

3VZFE..VCV10..JPP

 2
90430-12005

3VZFE..VCV10..JPP

 2
23300T - GASKET(FOR FUEL FILTER)
90430-12026

3VZFE..VCV10..JPP

 2
90430-12005

3VZFE..VCV10..JPP

 2
23300U - BOLT, UNION(FOR FUEL FILTER)
90401-12097

3VZFE..VCV10..JPP

 1
96341-11200

3VZFE..VCV10..JPP

 1
23801P - PIPE SUB-ASSY, FUEL, NO.1
23801-62040

3VZFE..VCV10..JPP

 1
23802B - PIPE SUB-ASSY, FUEL, NO.2
23802-62020

3VZFE..VCV10..JPP

 1
23812-62030

3VZFE..VCV10..JPP

 1
23802B - PIPE SUB-ASSY, FUEL, NO.2
23802-62020

3VZFE..VCV10..JPP

 1
23812-62030

3VZFE..VCV10..JPP

 1
23802C - BOLT, UNION(FOR FUEL PIPE NO.2)
90401-12015

3VZFE..VCV10..JPP

 2
23802C - BOLT, UNION(FOR FUEL PIPE NO.2)
90401-12015

3VZFE..VCV10..JPP

 2
23802D - GASKET(FOR FUEL PIPE NO.2)
90430-12026

3VZFE..VCV10..JPP

 4
23802D - GASKET(FOR FUEL PIPE NO.2)
90430-12026

3VZFE..VCV10..JPP

 4
23802D - GASKET(FOR FUEL PIPE NO.2)
90430-12026

3VZFE..VCV10..JPP

 4
23802D - GASKET(FOR FUEL PIPE NO.2)
90430-12026

3VZFE..VCV10..JPP

 4
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23814-62030

3VZFE..VCV10..JPP

 1
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
90561-08020

3VZFE..VCV10..JPP

 4
23811C - HOSE, FUEL(FOR FUEL PIPE TO PRESSURE REGULATOR)
95333-06020

3VZFE..VCV10..JPP

*H,L=200

 1
23811D - CLIP, HOSE(FOR FUEL HOSE)
96135-41100

3VZFE..VCV10..JPP

 2
90467-11065

3VZFE..VCV10..JPP

 2
23811D - CLIP, HOSE(FOR FUEL HOSE)
96135-41100

3VZFE..VCV10..JPP

 2
90467-11065

3VZFE..VCV10..JPP

 2
23815 - PIPE, FUEL DELIVERY, NO.2
23815-62030

3VZFE..VCV10..JPP

 1
23901A - BOLT, UNION(FOR FUEL TUBE)
90401-08011

3VZFE..VCV10..JPP

 1
23901B - GASKET(FOR FUEL TUBE)
90430-08012

3VZFE..VCV10..JPP

 2
23901B - GASKET(FOR FUEL TUBE)
90430-08012

3VZFE..VCV10..JPP

 2
Common parts
90079-10005
90079-11021
90079-30006
90079-41003
90105-08293
90116-08262
90119-08662
90119-08951
90179-08183
90430-12026
90999-92002
91651-40850
91651-B0614
Linked diagrams
8404
