SXV10R-AEMNKW (1991)

Toyota Camry (Sed)

Production Jun 1991 - Aug 1996
Engine 5SFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9106- )JPP

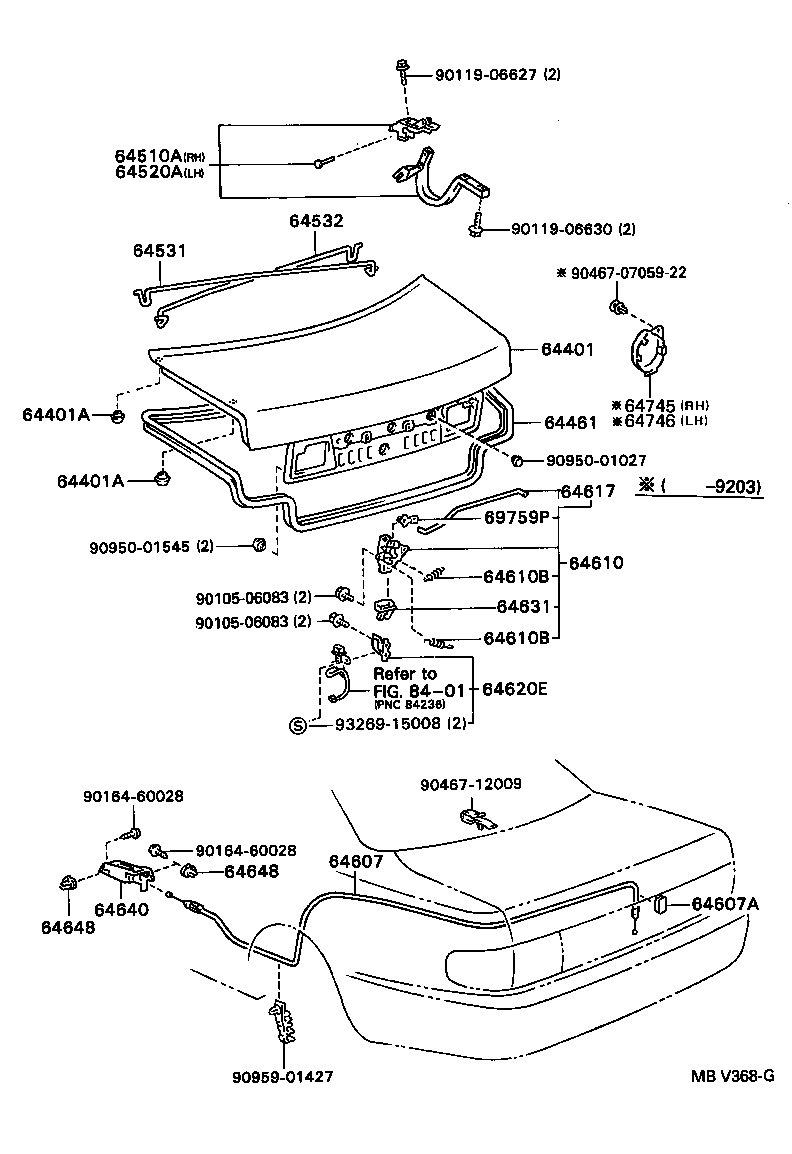

Click highlighted areas on diagram

diagram 64401 64401A 64401A 64461 64510A 64520A 64531 64532 64607 64607A 64610 64610B 64610B 64617 64620E 64631 64640 64648 64648 64745 64746 69759P 8401 9010506083 9010506083 9011906627 9011906630 9016460028 9016460028 904670705922 9046712009 9095001027 9095001545 9095901427 9326915008
Part # Description Qty Price
64401 - PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
64401-33010

SXV10,VCV10..JPP

 1
64401-33030

SXV10,VCV10..JPP

W(*RS)

 1
64401-33032

SXV10,VCV10..JPP

W(*RS)

 1
64401-33012

SXV10,VCV10..JPP

 1
64401-33031

SXV10,VCV10..JPP

W(*RS)

 1
64401-33011

SXV10,VCV10..JPP

 1
64401A - CUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
90541-06059

SXV10,VCV10..JPP

FRONT

 2
90541-06041

SXV10,VCV10..JPP

FRONT

 2
90541-19002

SXV10,VCV10..JPP

REAR

 2
64401A - CUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
90541-06059

SXV10,VCV10..JPP

FRONT

 2
90541-06041

SXV10,VCV10..JPP

FRONT

 2
90541-19002

SXV10,VCV10..JPP

REAR

 2
64461 - WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
64461-33010

SXV10,VCV10..JPP

 1
64510A - HINGE ASSY, LUGGAGE COMPARTMENT DOOR, RH
64510-33010

SXV10,VCV10..JPP

 1
64520A - HINGE ASSY, LUGGAGE COMPARTMENT DOOR, LH
64520-33010

SXV10,VCV10..JPP

 1
64531 - BAR, LUGGAGE DOOR HINGE TORSION, RH
64531-33020

SXV10,VCV10..JPP

W(*RS)

 1
64531-33010

SXV10,VCV10..JPP

 1
64532 - BAR, LUGGAGE DOOR HINGE TORSION, LH
64532-33020

SXV10,VCV10..JPP

W(*RS)

 1
64532-33010

SXV10,VCV10..JPP

 1
64607 - CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
64607-33030

SXV10,VCV10..JPP..RHD

 1
64607A - CLAMP, NO.1(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
69749-18020

SXV10,VCV10..JPP

 1
64610 - LOCK ASSY, LUGGAGE COMPARTMENT DOOR
64610-33010

SXV10,VCV10..JPP

 1
64610-33011

SXV10,VCV10..JPP

 1
64610B - SPRING, TENSION(FOR LOCK)
90506-05002

SXV10,VCV10..JPP

WD=0.55,CW=17.25,WD=0.55,CW=17.25

 1
90506-06010

SXV10,VCV10..JPP

WD=0.55,CW=16.75,WD=0.55,CW=16.75

 1
64610B - SPRING, TENSION(FOR LOCK)
90506-05002

SXV10,VCV10..JPP

WD=0.55,CW=17.25,WD=0.55,CW=17.25

 1
90506-06010

SXV10,VCV10..JPP

WD=0.55,CW=16.75,WD=0.55,CW=16.75

 1
64617 - LINK, LUGGAGE COMPARTMENT DOOR LOCK
64617-33010

SXV10,VCV10..JPP

 1
64620E - STRIKER ASSY, LUGGAGE COMPARTMENT DOOR
64620-32030

SXV10,VCV10..JPP

 1
64631 - PROTECTOR, LUGGAGE DOOR LOCK
64631-32020

SXV10,VCV10..JPP

 1
64640 - OPENER ASSY, LUGGAGE DOOR LOCK
64640-3209004

SXV10,VCV10..JPP..RHD

DARK BLUE,TRIM8#

 1
64640-32090S4

SXV10,VCV10..JPP..RHD

MI.GRAY,TRIM1#

 1
64640-3209002

SXV10,VCV10..JPP..RHD

TAUPE,TRIM9#

 1
64640-3209003

SXV10,VCV10..JPP..RHD

MEDIUM GRAY,TRIM1#

 1
64640-32090K0

SXV10,VCV10..JPP..RHD

TAUPE,TRIM9#

 1
64640-32090B3

SXV10,VCV10..JPP..RHD

MI. GRAY,TRIM1#

 1
64640-32090E0

SXV10,VCV10..JPP..RHD

OAK,TRIM4#

 1
64640-32090K1

SXV10,VCV10..JPP..RHD

TAUPE,TRIM9#

 1
64640-32090E0

SXV10,VCV10..JPP..RHD

OAK,TRIM4#

 1
64640-32090K0

SXV10,VCV10..JPP..RHD

TAUPE,TRIM9#

 1
64640-32090E2

SXV10,VCV10..JPP..RHD

OAK,TRIM4#

 1
64640-32090S4

SXV10,VCV10..JPP..RHD

MI.GRAY,TRIM1#

 1
64648 - GROMMET, LUGGAGE DOOR LOCK OPENER
64648-32020

SXV10,VCV10..JPP

 2
64648-32010

SXV10,VCV10..JPP

 2
64648 - GROMMET, LUGGAGE DOOR LOCK OPENER
64648-32020

SXV10,VCV10..JPP

 2
64648-32010

SXV10,VCV10..JPP

 2
64745 - COVER, REAR COMBINATION LAMP SERVICE, RH
64745-33010

SXV10..JPP

 1
64746 - COVER, REAR COMBINATION LAMP SERVICE, LH
64746-33010

SXV10..JPP

 1
69759P - SNAP, DOOR LOCK CONTROL LINK
69759-16040

SXV10,VCV10..JPP

 1
Common parts
90105-06083
90119-06627
90119-06630
90164-60028
90467-0705922
90467-12009
90950-01027
90950-01545
90959-01427
93269-15008
Linked diagrams
8401
